望京SOHO泰拳馆,以拱回应城市界面/BWAO

望京SOHO泰拳馆,以拱回应城市界面/BWAO
林楚杰 | 2017.11.08 14:30

BWAO鲍威工作室

导言:地处望京SOHO的尽端,如何对这一基地作出空间的回应,并实现泰拳馆的功能空间,成为了设计的挑战。

望京SOHO泰拳馆BWAO1
望京SOHO泰拳馆



基地

望京SOHO,以强势的建筑姿态干预并主导着望京地段的城市空间。作为三座中最水平延展的建筑单体,地块的动势聚点集中在了塔1的端头(另外的动势聚点为最高塔塔3的顶端)。这里面向城市的机会多,也是人流车流的交通集聚点。



望京SOHO泰拳馆BWAO3

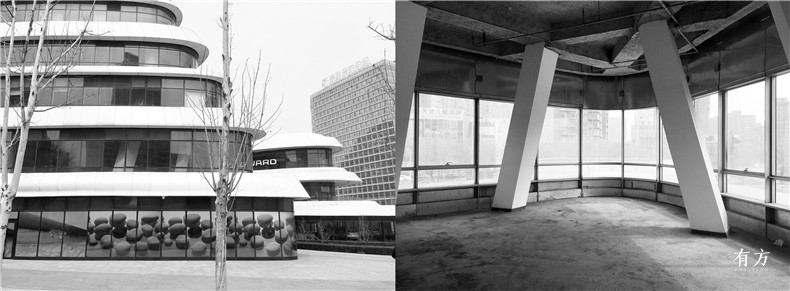

建成前的场地状态

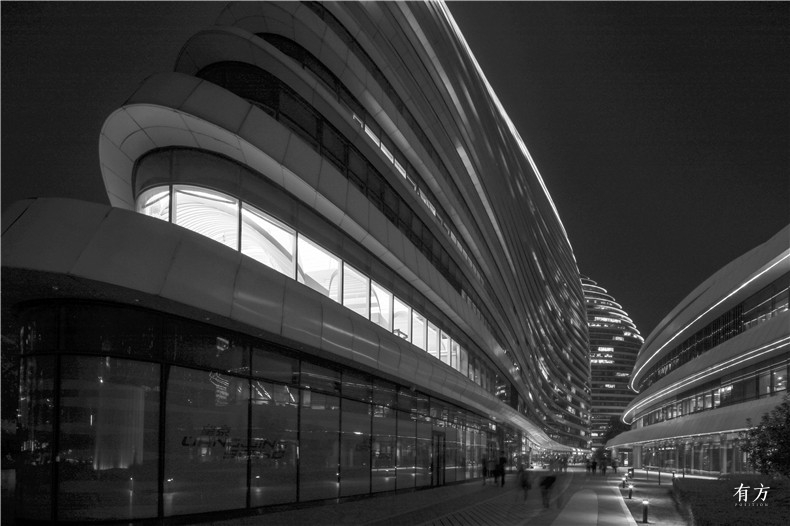

望京SOHO泰拳馆BWAO2

望京SOHO泰拳馆BWAO2 1

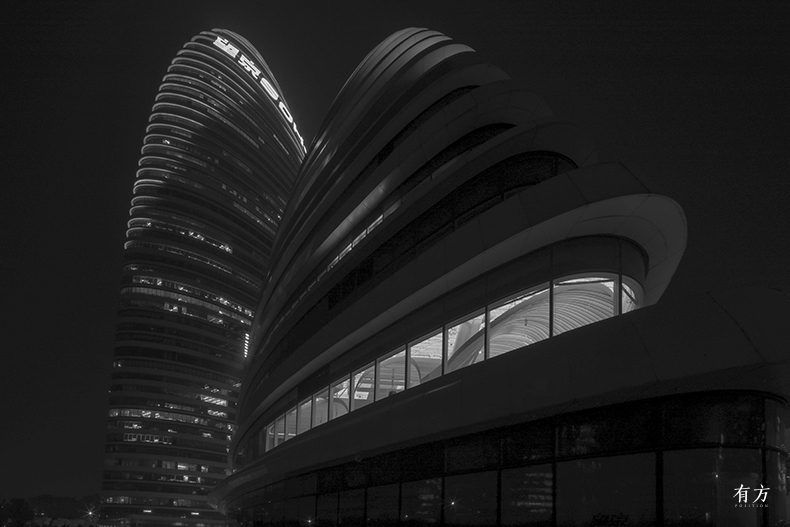

对城市界面的回应
望京SOHO泰拳馆BWAO4

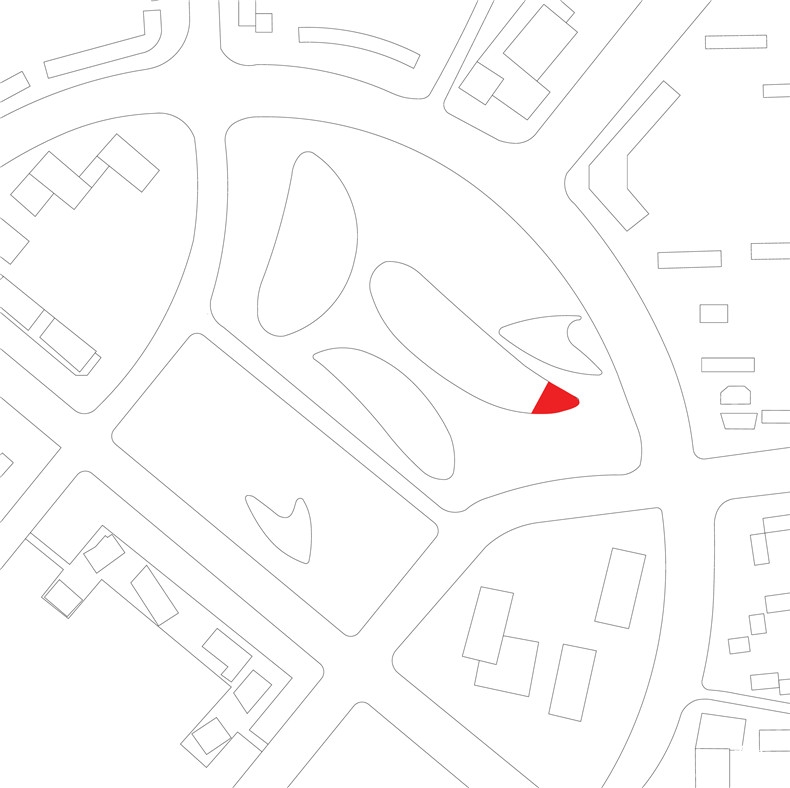

场地总平面

此次设计的场地即在塔1的端点,东、南、北三面面向城市打开。面对城市,空间设计如何做出自己的回应是本设计面临的挑战。



作为端头户型,场地三面为连续弧线,一面为直线,室内面积210平方米,空间中有七根斜向的1米见方的柱子。如何在这不规整的平面空间中解决功能问题,并且将这几根闯入空间的柱子积极地引入到空间的营造中来,也是本设计面临的挑战。

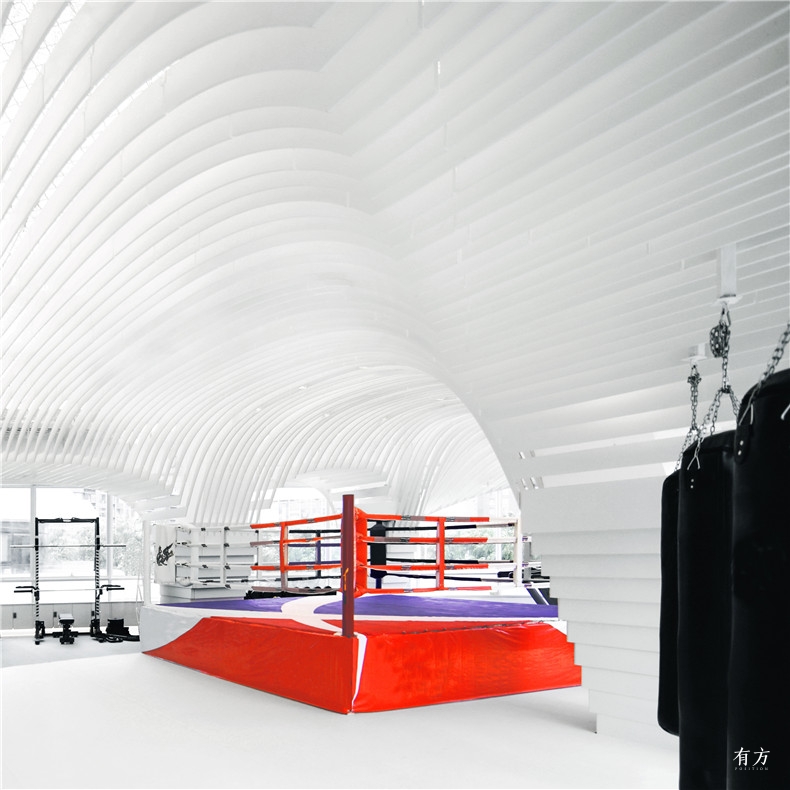

望京SOHO泰拳馆BWAO5

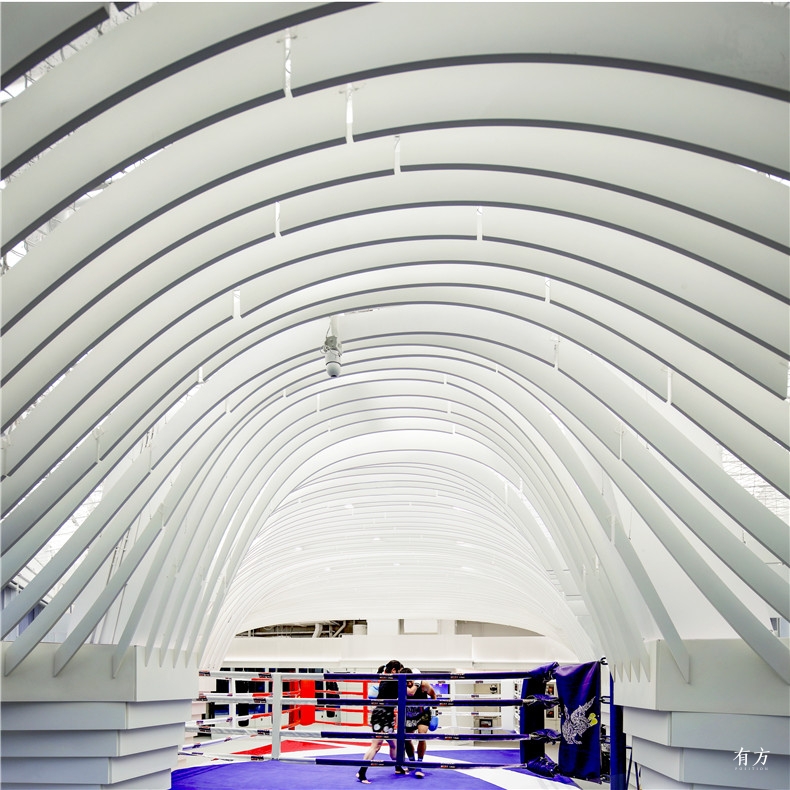

望京SOHO泰拳馆BWAO6





设计

建筑功能为泰拳馆,作为比赛训练的拳台为最核心功能。拳台尺寸为5米见方,0.8米高(加上护栏将会达到2米),巨大的体量将会主导空间,而且拳台需要放置在开放的空间当中,被人们观看到。另一方面,训练更衣洗浴等服务功能需要在封闭的空间中发生。



望京SOHO泰拳馆BWAO7

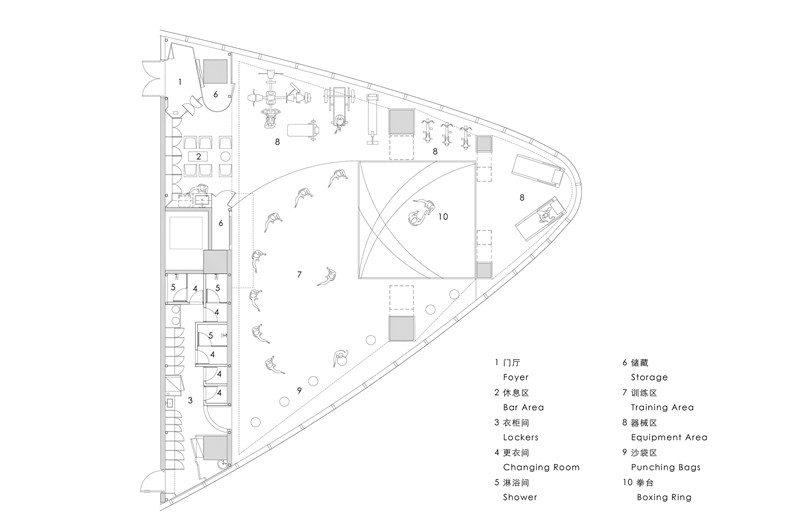

平面图
望京SOHO泰拳馆BWAO8

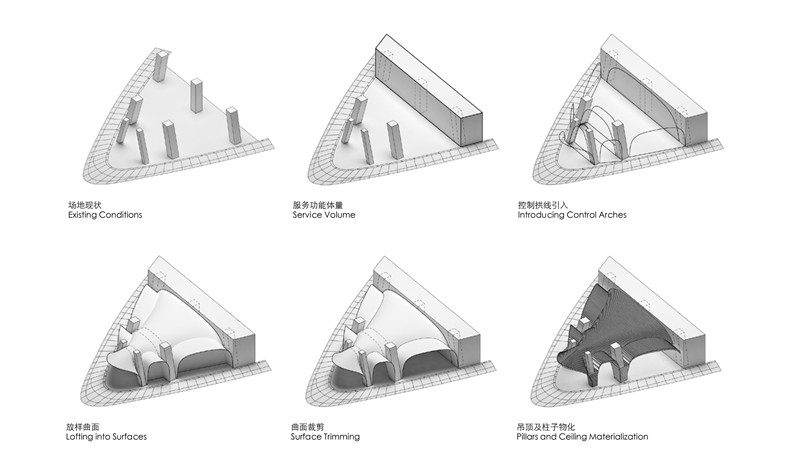

生成过程

于是,以西边的三根柱子为边界,布置一个线性的体量,将门厅、茶水吧、洗浴更衣等功能集中压缩在这个空间中,而将剩余的面积都给了开放训练区,最大限度实现空间集约与开放。拳台则被安排在了端头四根柱子包围的空间中,这样使得剩余开放空间更加完整,拳台也处于了视觉的焦点。这与经典剧场平面的概念同出一辙:扇形收缩的平面上,缩小的端头为剧场的舞台 ,平面开放方向为观众席。拳台即是舞台。



望京SOHO泰拳馆BWAO9

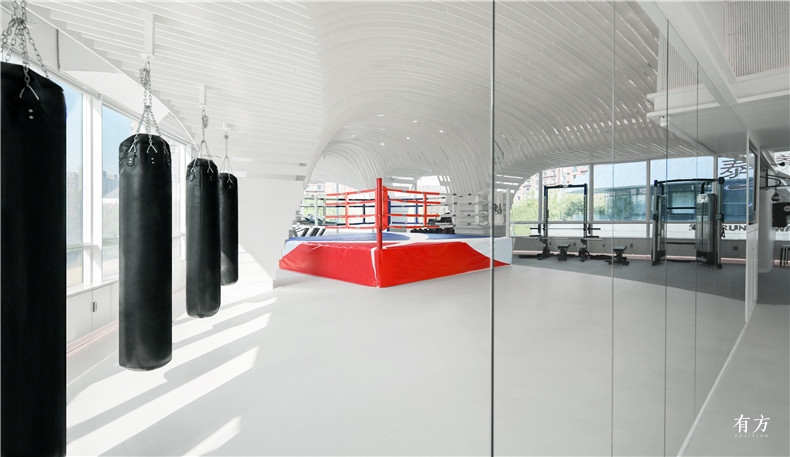

望京SOHO泰拳馆BWAO10

望京SOHO泰拳馆BWAO11



在场地与功能策略基本确定后, 如何用结构方式将这些矛盾综合解决便成为最终问题。场地南、北两条弧边柱子间各有两跨,加上东边一跨,在这五个柱间空间起拱;在东西走向上,分别在三组南北相对的柱子间起拱。这九组拱控制线构成了结构生成的最初形态。



南北两组边拱进行放样,东西轴线上的一组控制拱线进行两两放样,加上东边空间弧拱的放样,便形成了一组拱形曲面。曲面间进行相互剪切后便形成了统摄整个空间的控制曲面。拱线由圆锥线控制弧度,在保持连续的同时,最大化地争取了空间的使用效率。



望京SOHO泰拳馆BWAO12

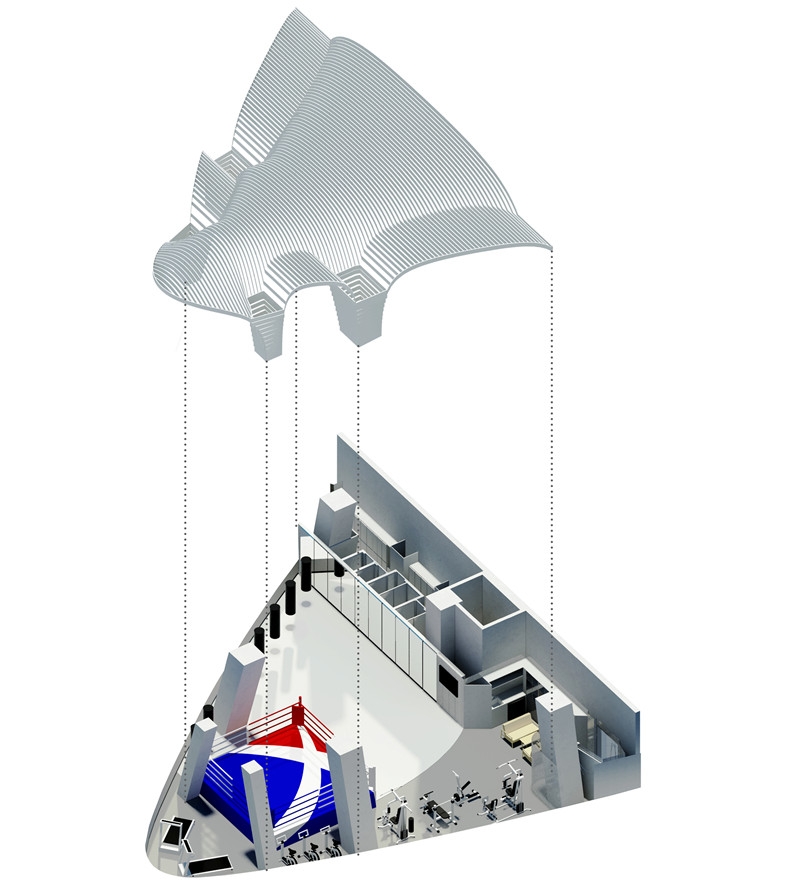

轴测分解图

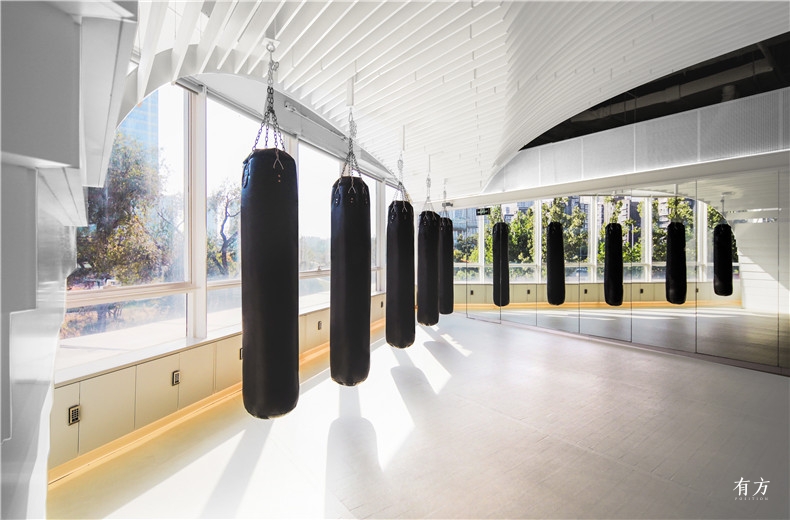

望京SOHO泰拳馆BWAO13

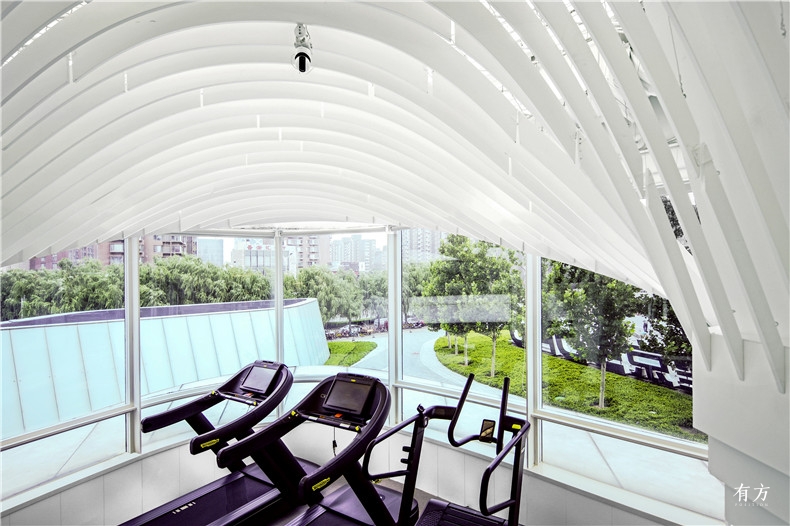

望京SOHO泰拳馆BWAO14

望京SOHO泰拳馆BWAO15



控制曲面在2米标高处断开,上边进行东西向切分,形成吊顶,下边进行垂直向切分,形成柱子。这一区分不仅在概念上强调了两者结构的区别,而且满足了使用功能:柱子接触人体,需要实体保护,吊顶包含隔离各种设备管线, 需要通透。所有构件为18毫米厚的高密度板进行白色烤漆,分缝也考虑了空间效果以及构件加工最大尺度。吊顶上方满铺向上照亮的灯带,利用楼板反射下来的间接光源打亮吊顶,产生弥漫在光环境中效果。



望京SOHO泰拳馆BWAO16

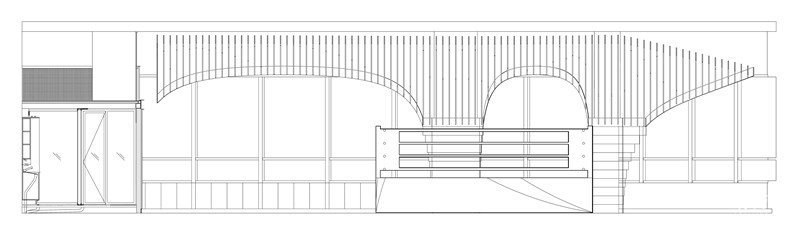

剖面图
望京SOHO泰拳馆BWAO17

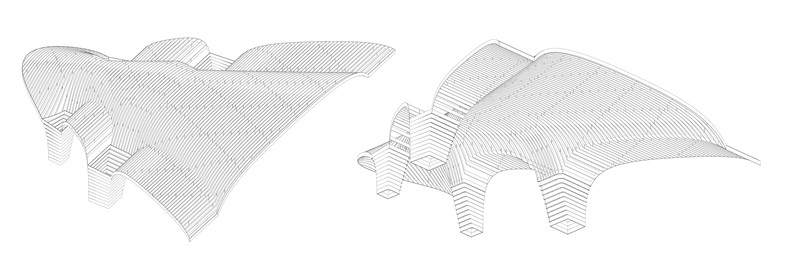

结构轴测图





望京SOHO泰拳馆BWAO18

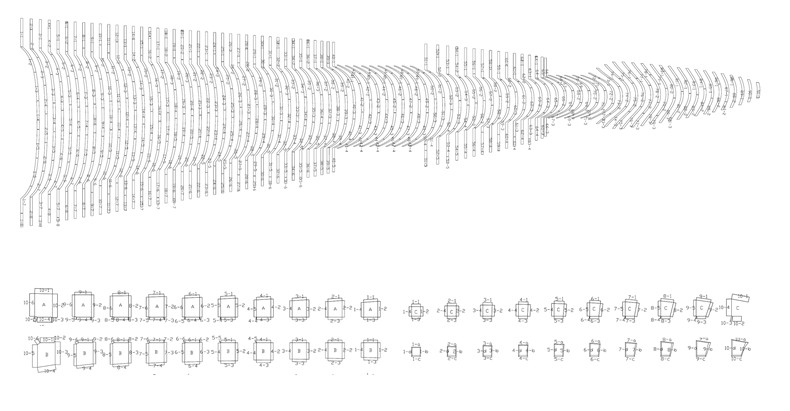

吊顶及柱体下料图

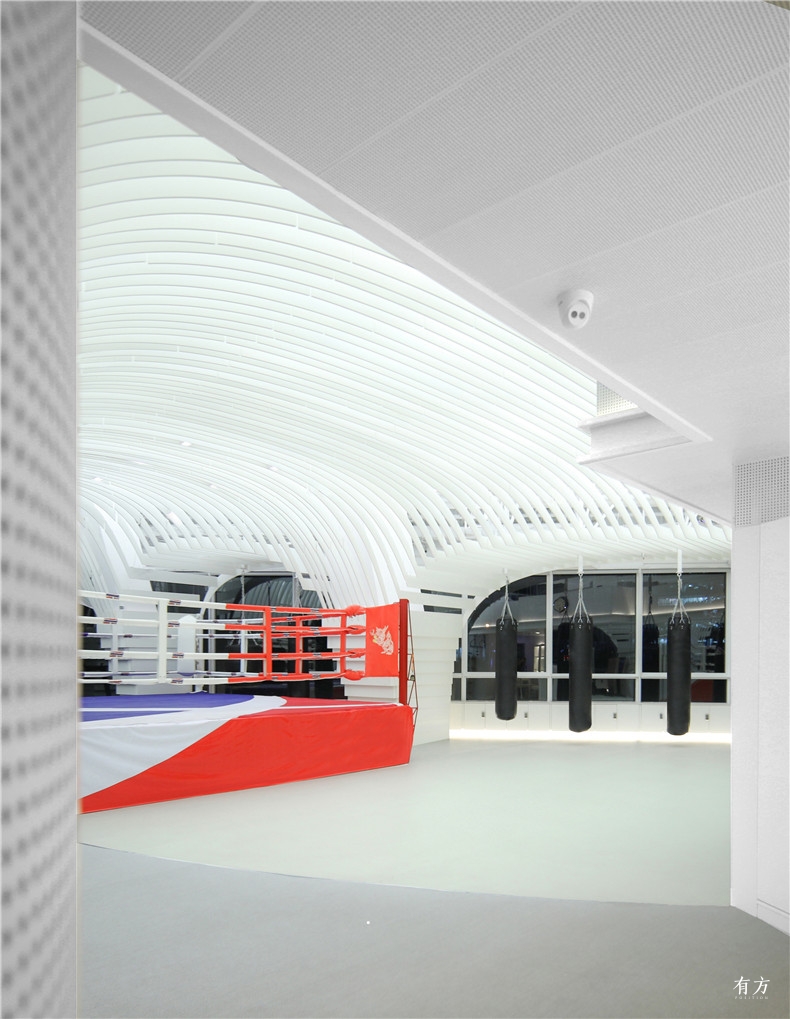

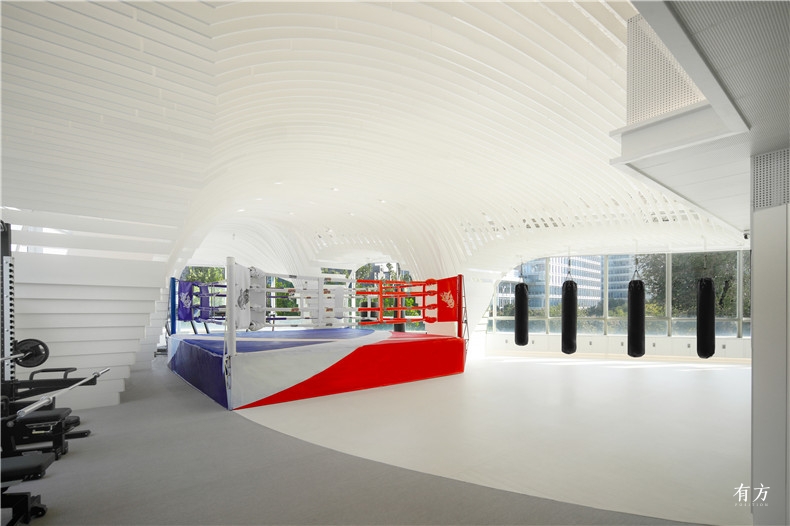

开放空间内的四根柱子在平面上形成收缩的空间, 加上拳台的抬高和拱顶在立面上的收缩,在拳台上比赛训练的人被空间立体地包裹。中间的开放空间拱顶最高点为4米,为开放训练区;边拱最高点为3.2米,结合布置器械区等功能,由吊顶高度来划分功能分区。



拱的存在给了城市界面一个应答,将泰拳这种竞技运动象征性地带回到角斗场的意向中去。



项目名称:望京SOHO泰拳馆

设计单位:BWAO (Bao Wei Architecture Office) / 鲍威建筑工作室

主持建筑师:鲍威

业主:真传泰拳健身馆

地址:中国朝阳区望京SOHO

完成时间:2017

建筑面积:210㎡

照片版权:BWAO鲍威工作室



其余合作单位:

建筑:贾琰

灯光:张昕、韩晓伟、周轩宇、牛本田 (清华大学建筑学院张昕工作室)

电气:杭云峰
