设计单位 土上工作室

项目地点 陕西西安

建成时间 2024年11月

建筑面积 465平方米

本文文字由设计单位提供。

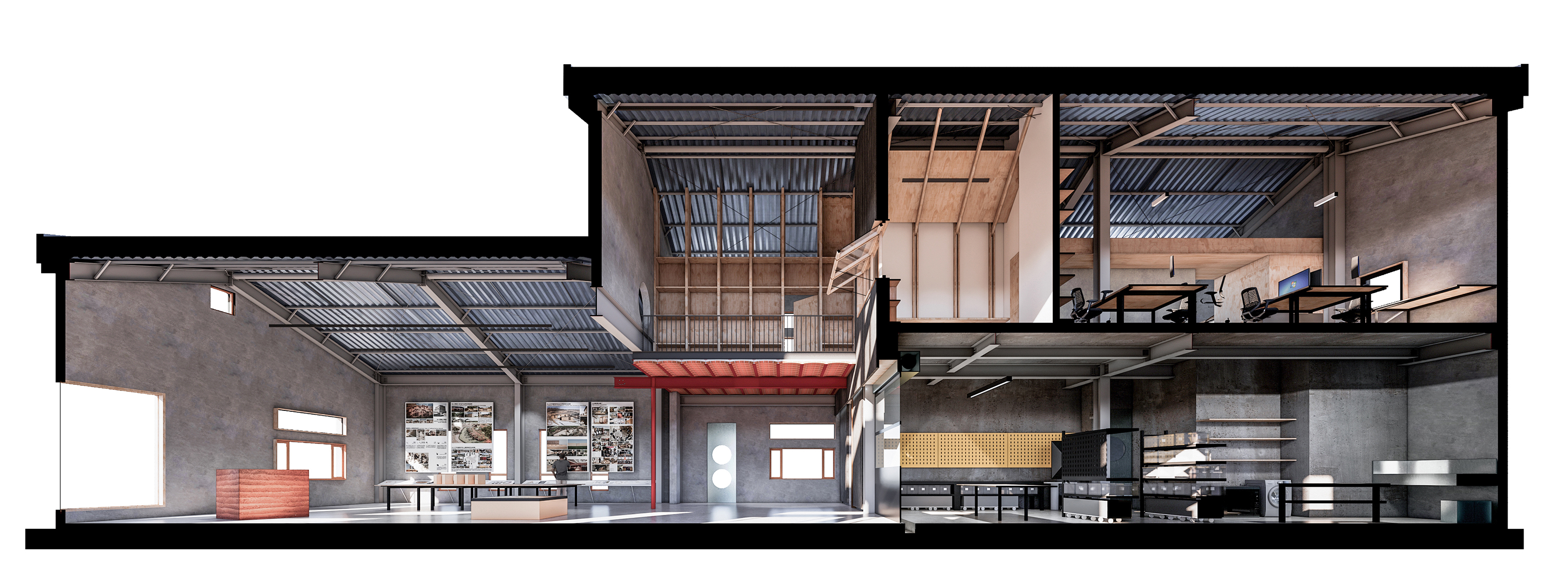

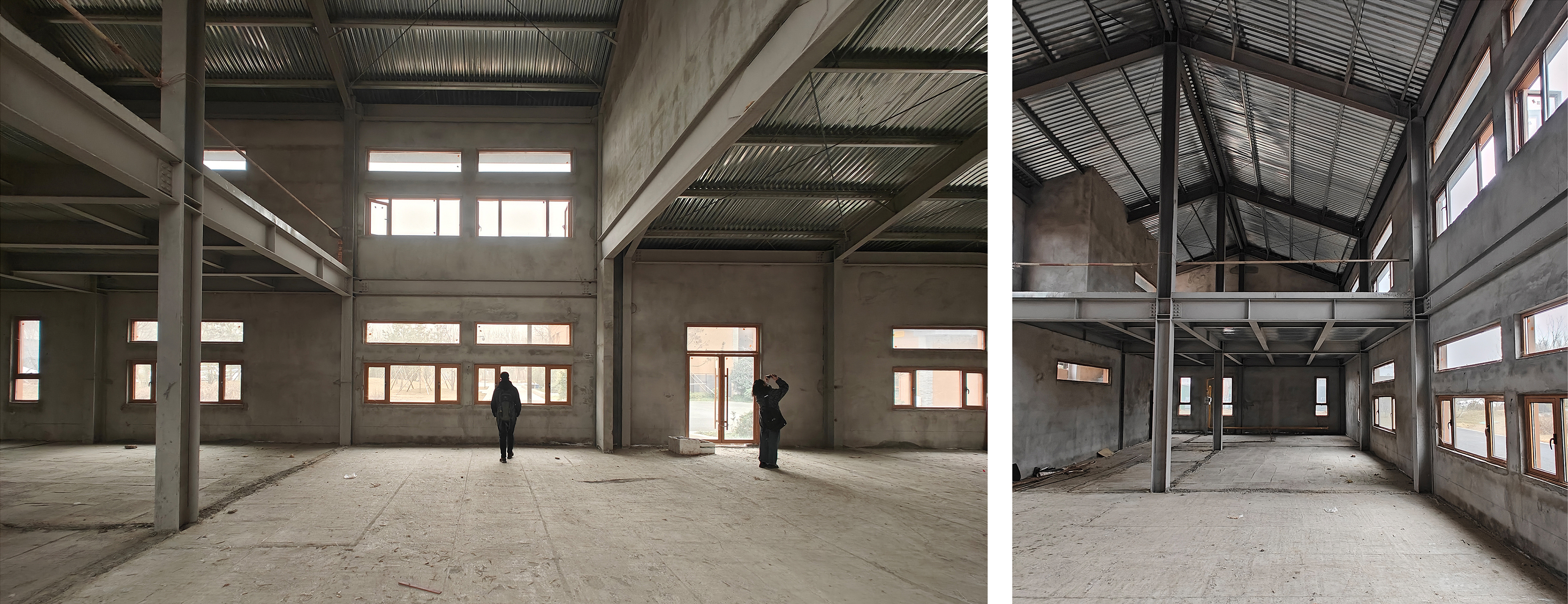

这是一个室内设计项目，地点位于西安市汉长安城遗址保护区的南部。原建筑主体结构为钢构，平面呈矩形，南北长，东西短。由紧挨着的一高一低两个体量组成，北高南低，均是双坡屋面。低的为一层，是一个完整的大空间；高的为两层，与低体量相接的部分是一个9米高的通高空间。

该建筑改造完成后将作为我们工作室在西安的研究与实验中心。内部空间的划分基于工作室的功能需求，分为了展示、实验与办公三部分。根据公共程度，这三部分又可划为两个区域：展示空间在一层，占据南侧的整个体量，平时对外开放，是街区公共空间在室内的延续；实验与办公空间相对私密，分置在北侧体量的一层与二层。通高空间是这两个区域共有的边界，自然地成为了设计中关键的空间节点。

边界空间

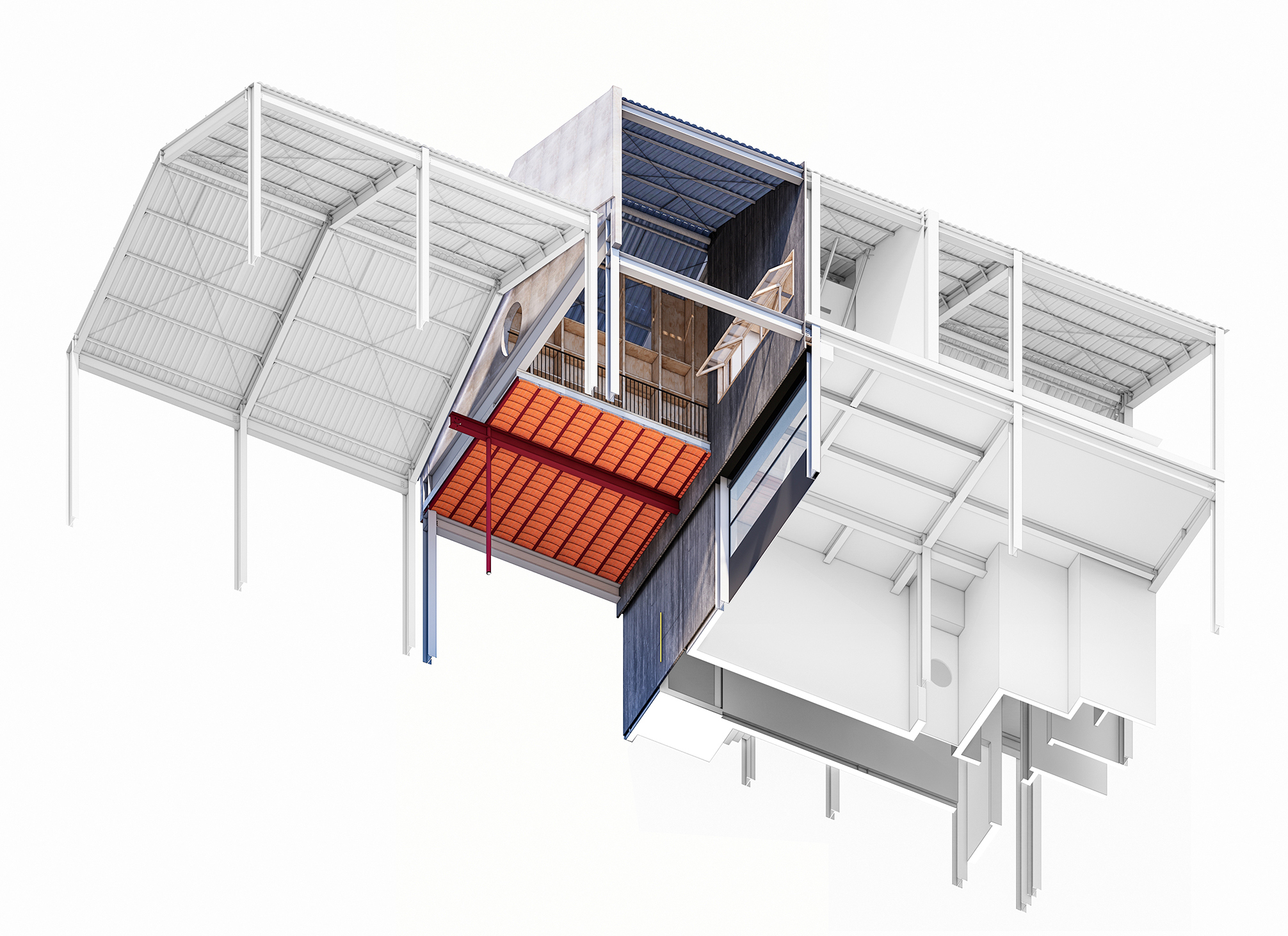

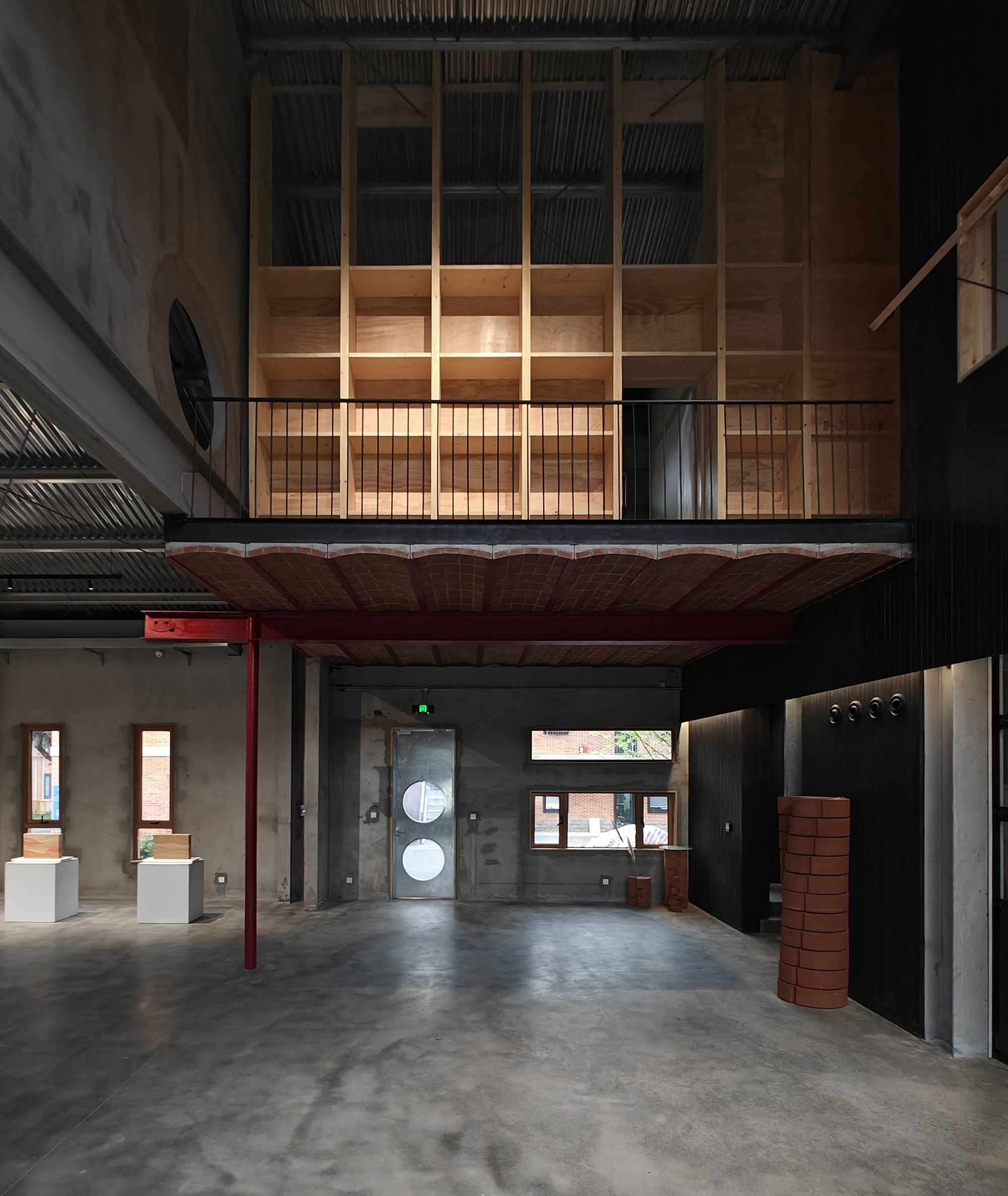

就着这个通高的边界空间，我们在二层置入了两个新的体量：一个是将通高区域沿屋脊线划出一半，加建了一间会议室和一个面向通高空间的开敞连廊；另一个是间小办公室，置于通高空间的北侧，隔开公共区域与开敞办公区。它们一起构成了这个边界空间的真实界面。

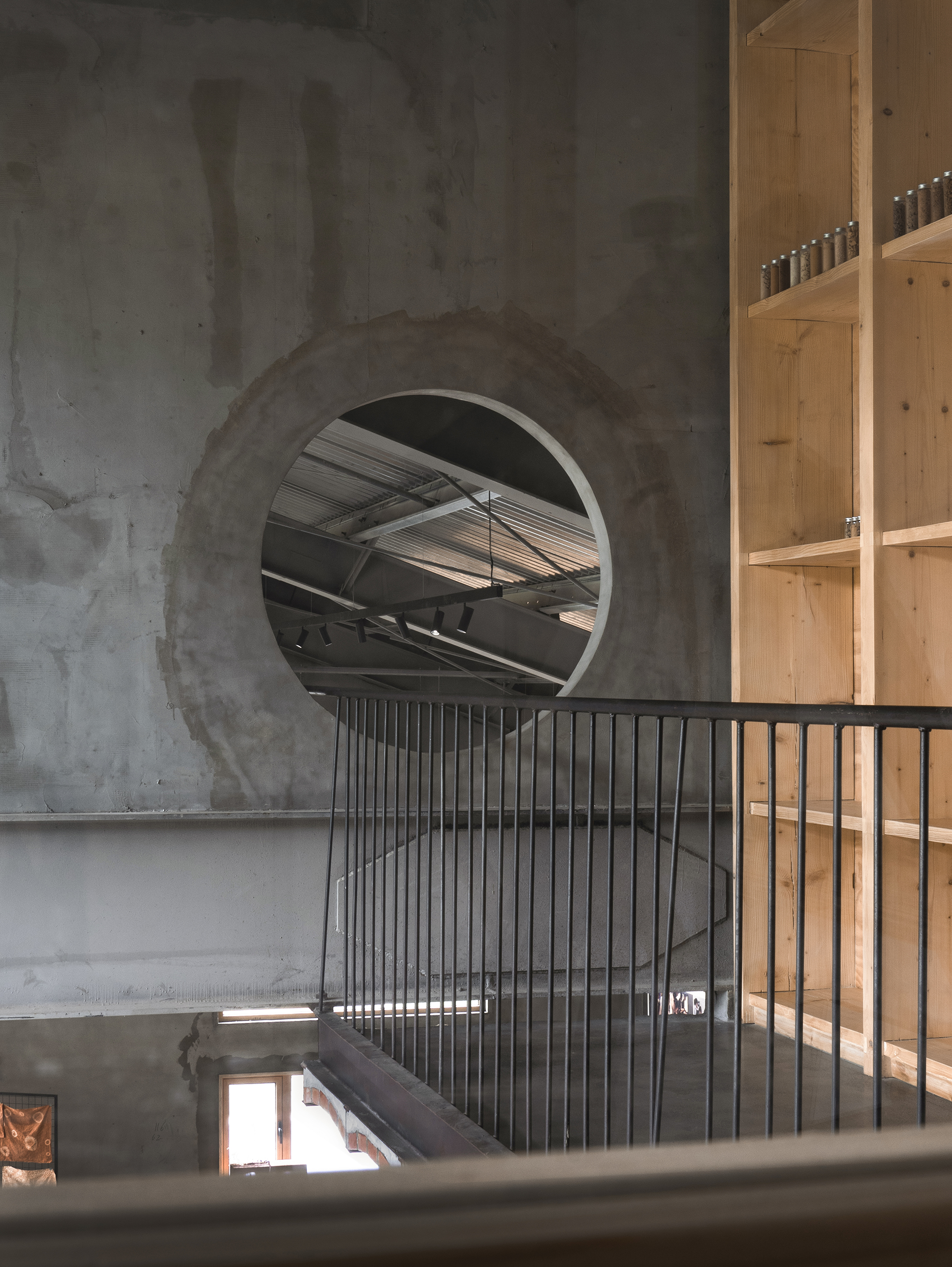

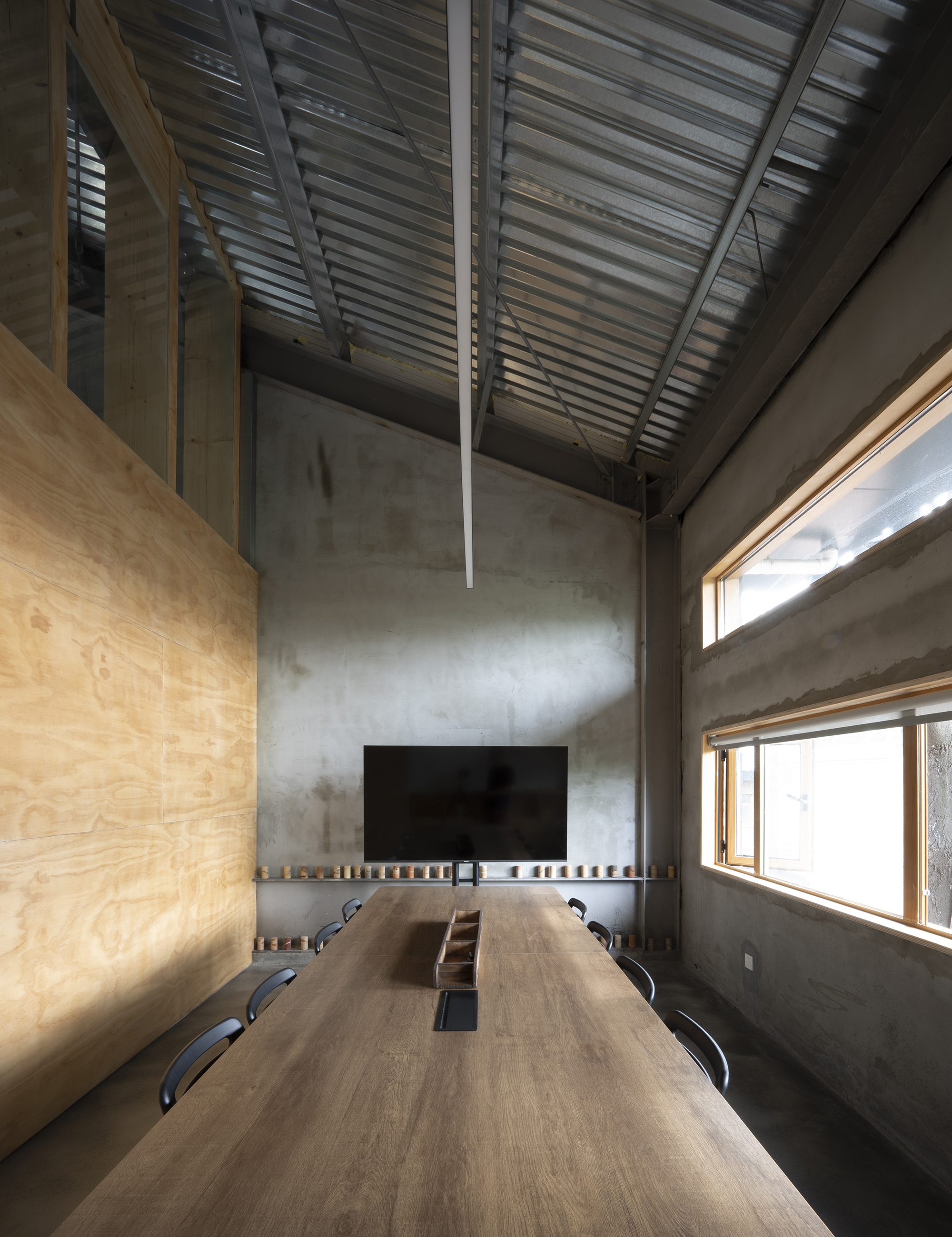

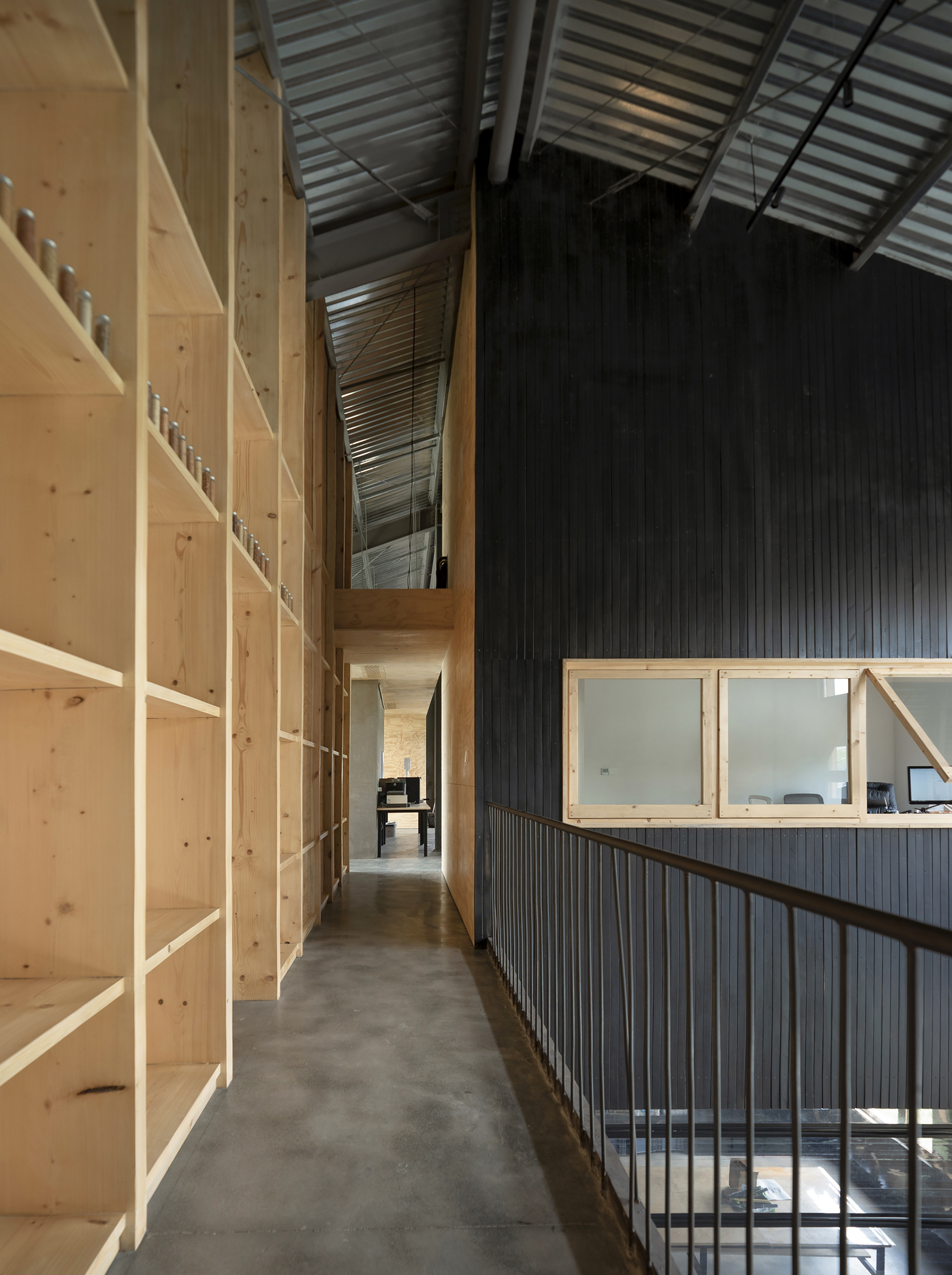

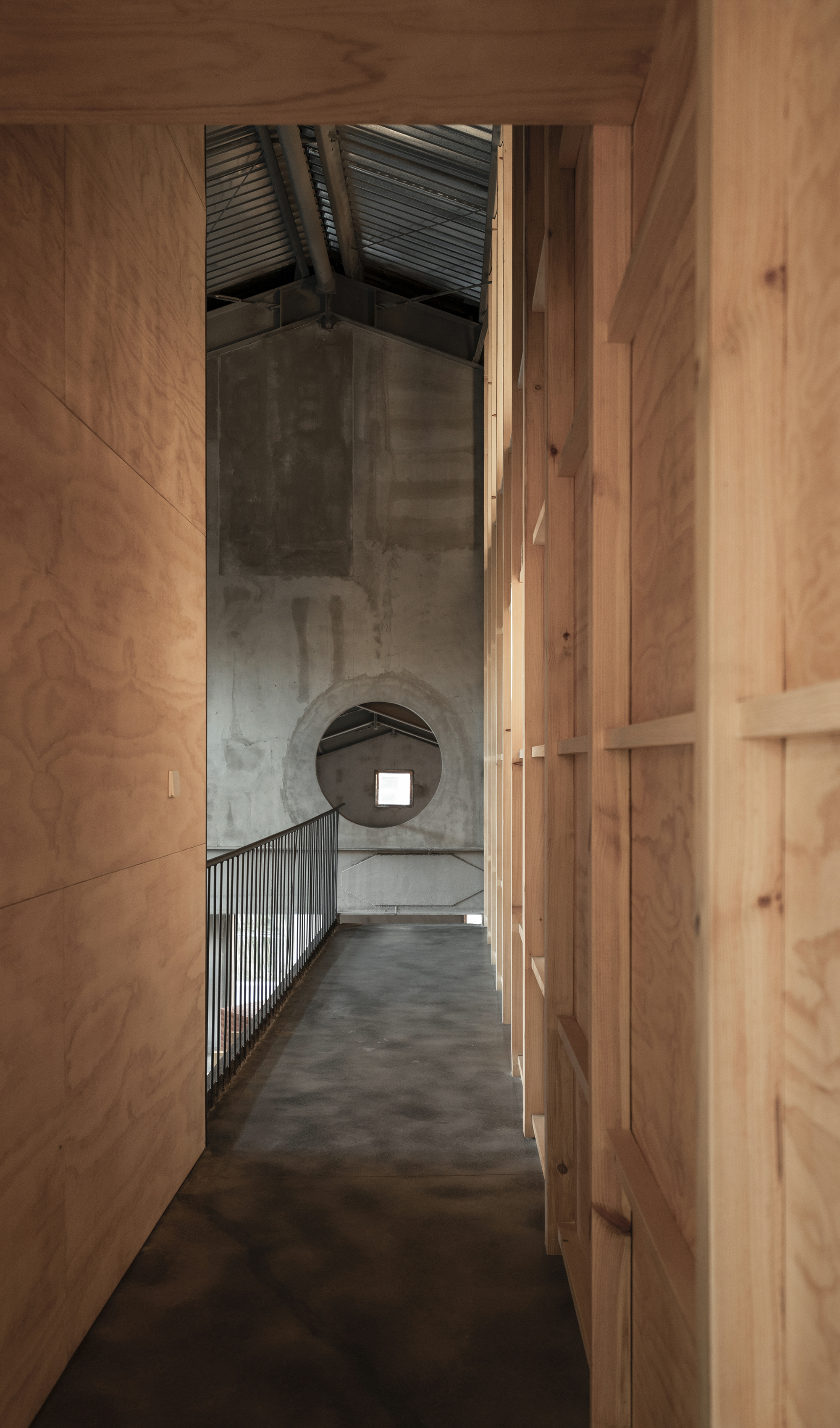

会议室的外墙以实木做了格架，构件与格子的尺度都较常规书架大出许多，以便回应通高空间的超高尺度。格架顶层设玻璃，让自然光线穿过会议室抵达屋脊深处最暗的区域。开敞连廊作为过渡，南端伸向展厅的上空，北端插入办公区。

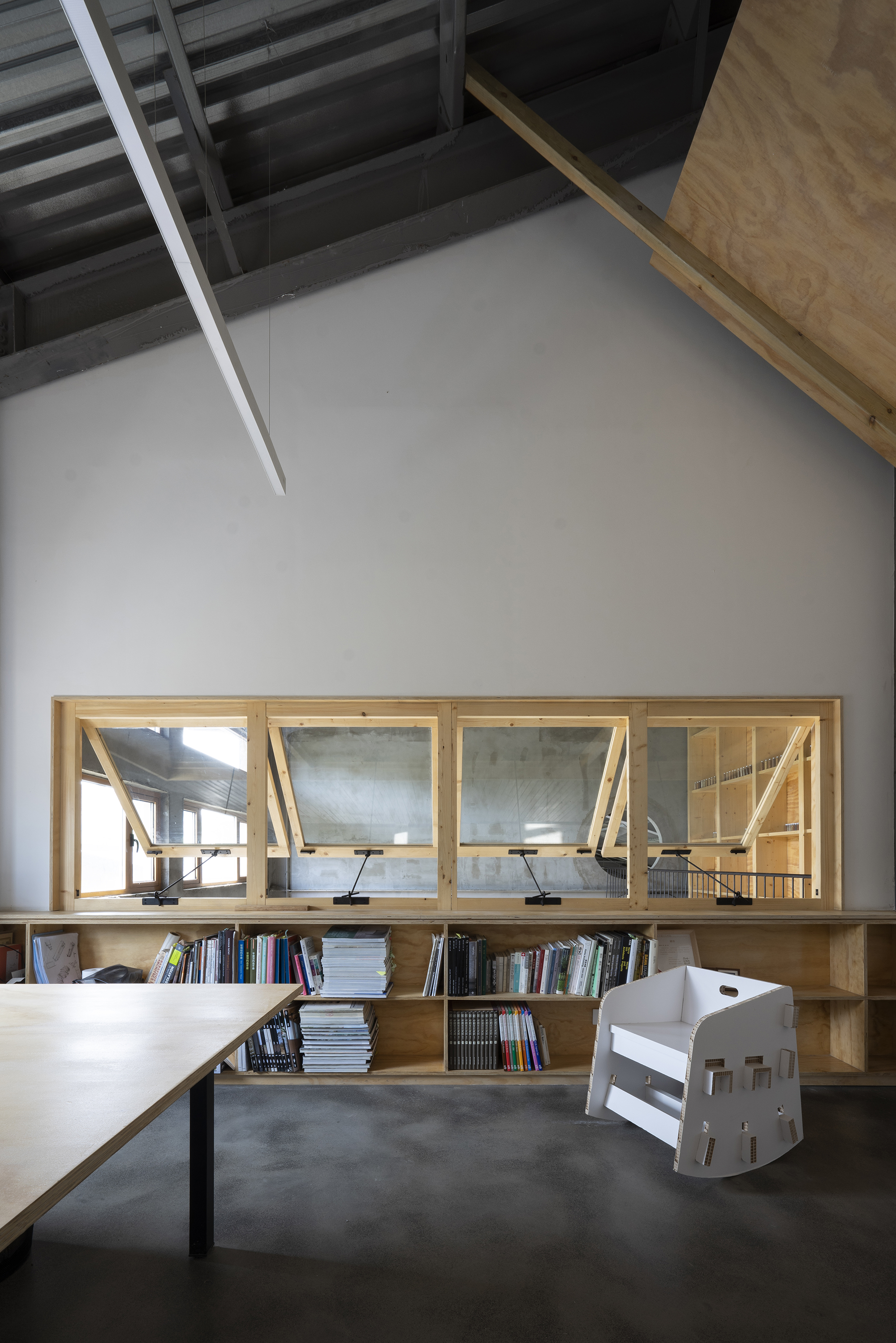

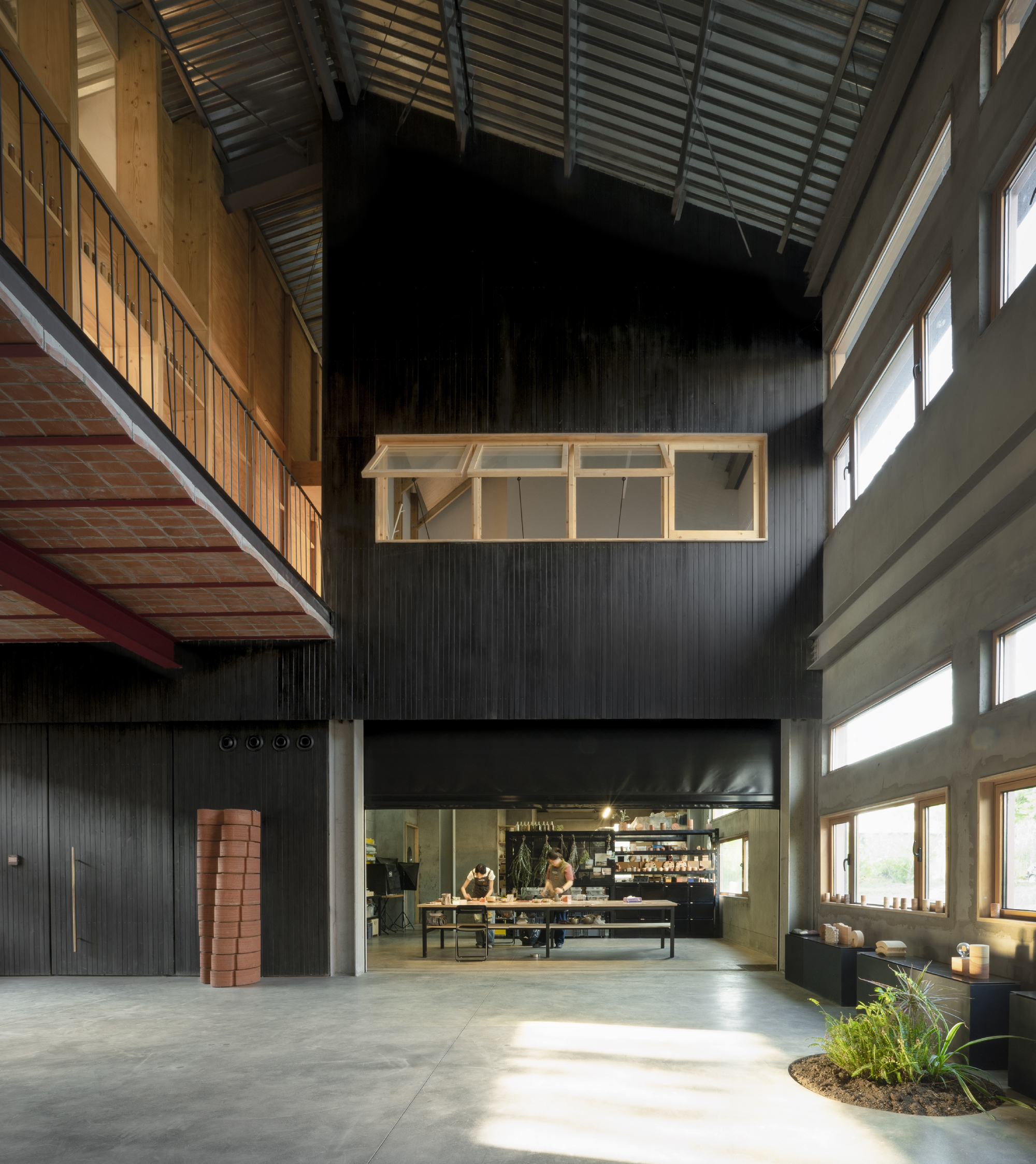

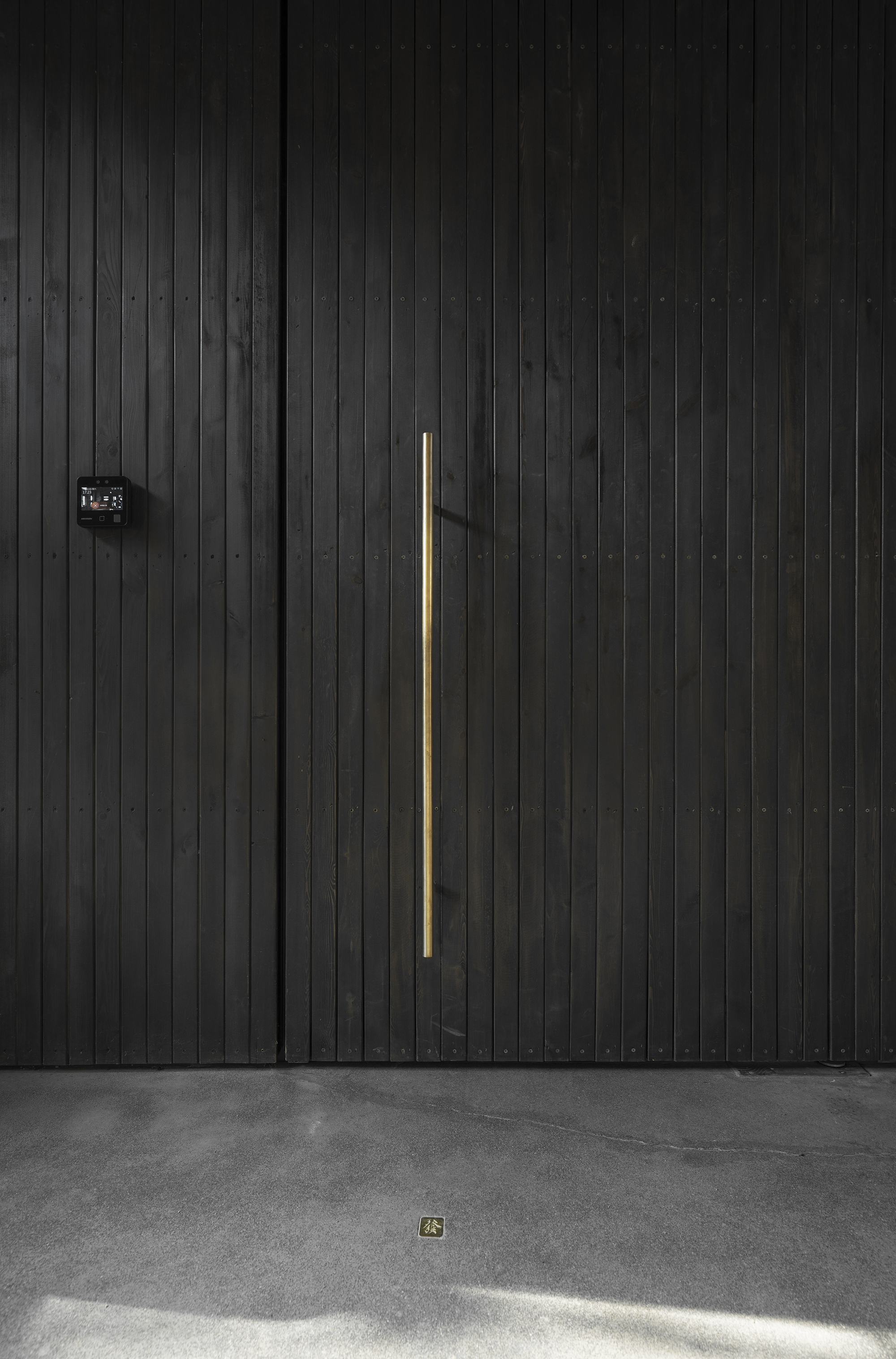

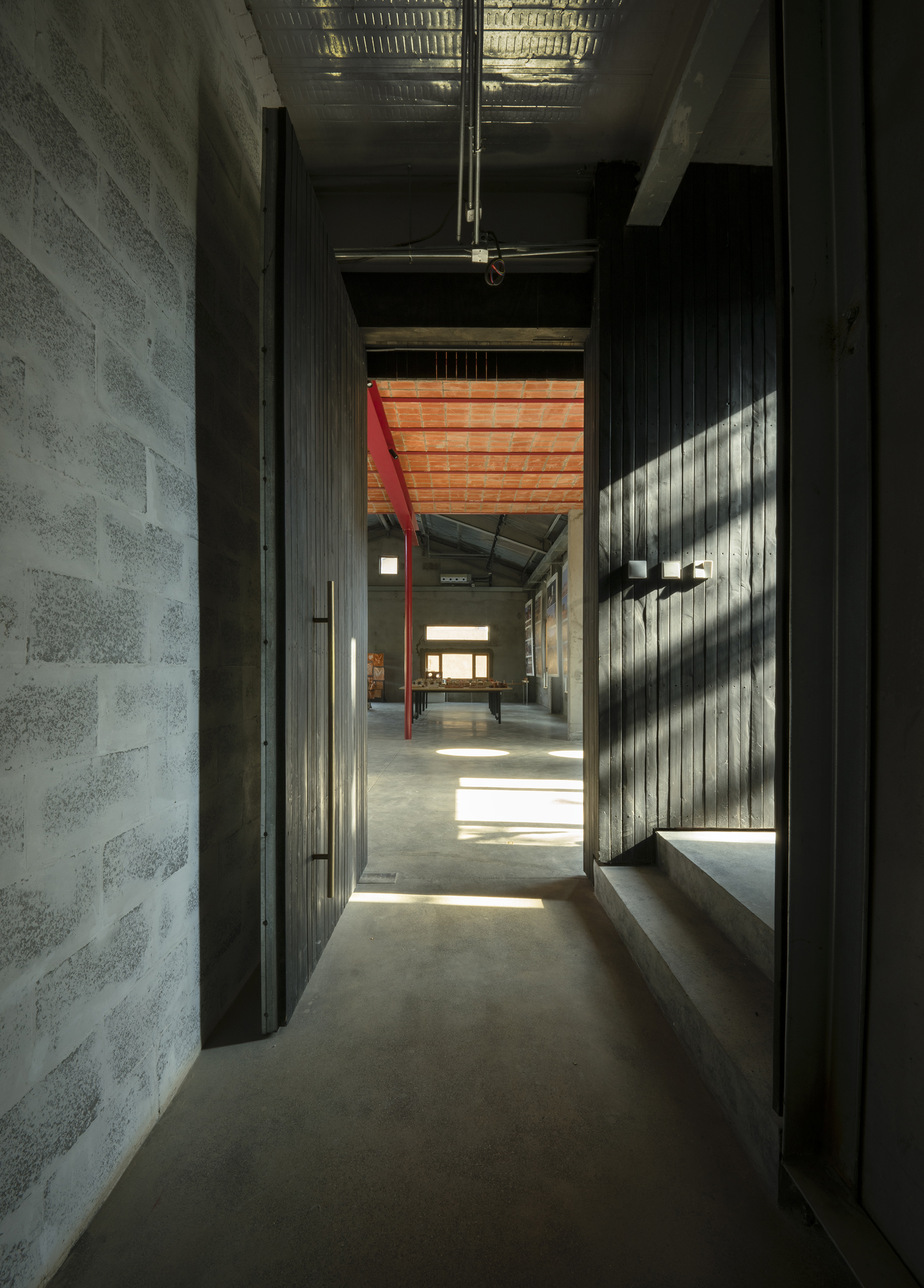

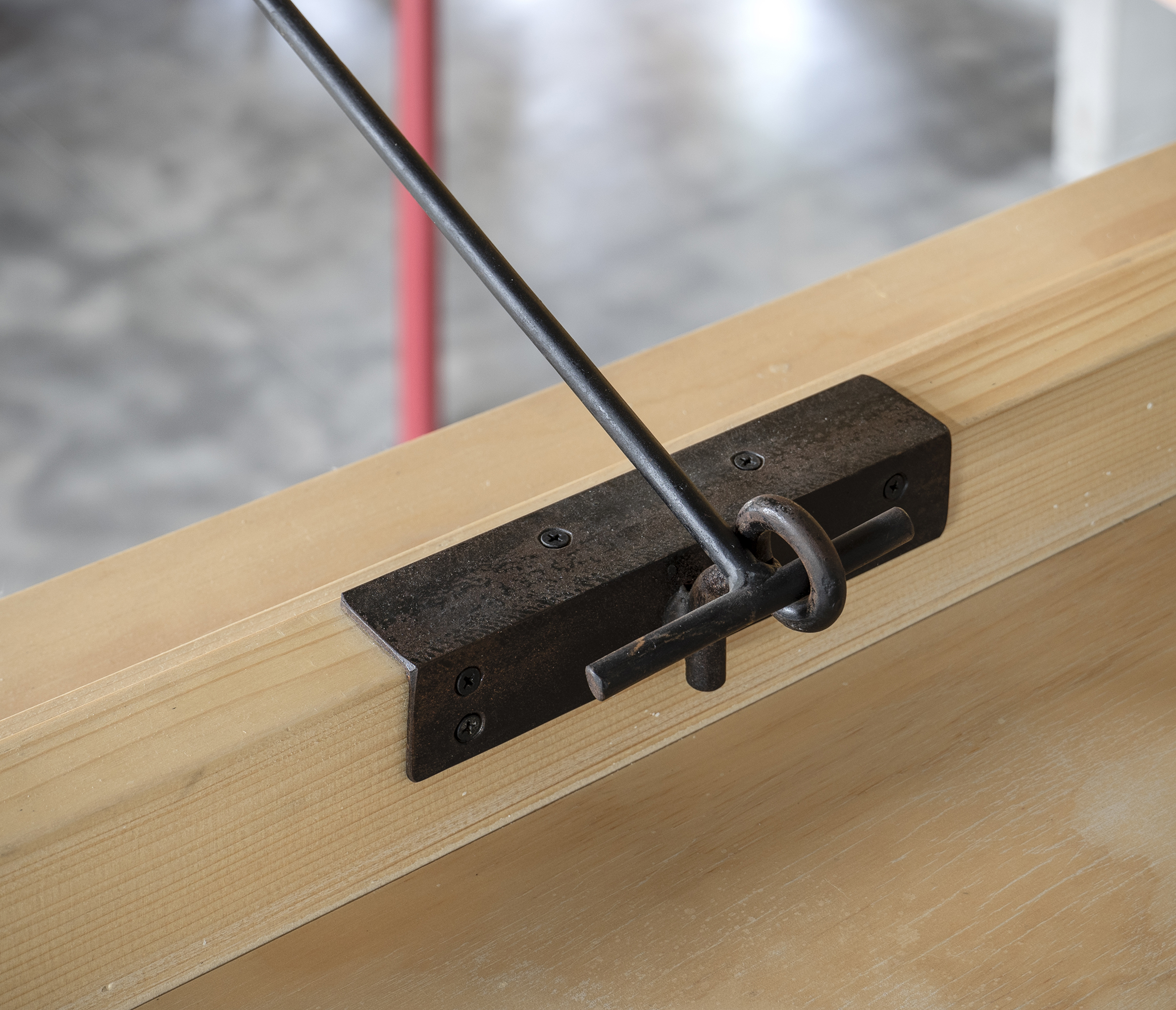

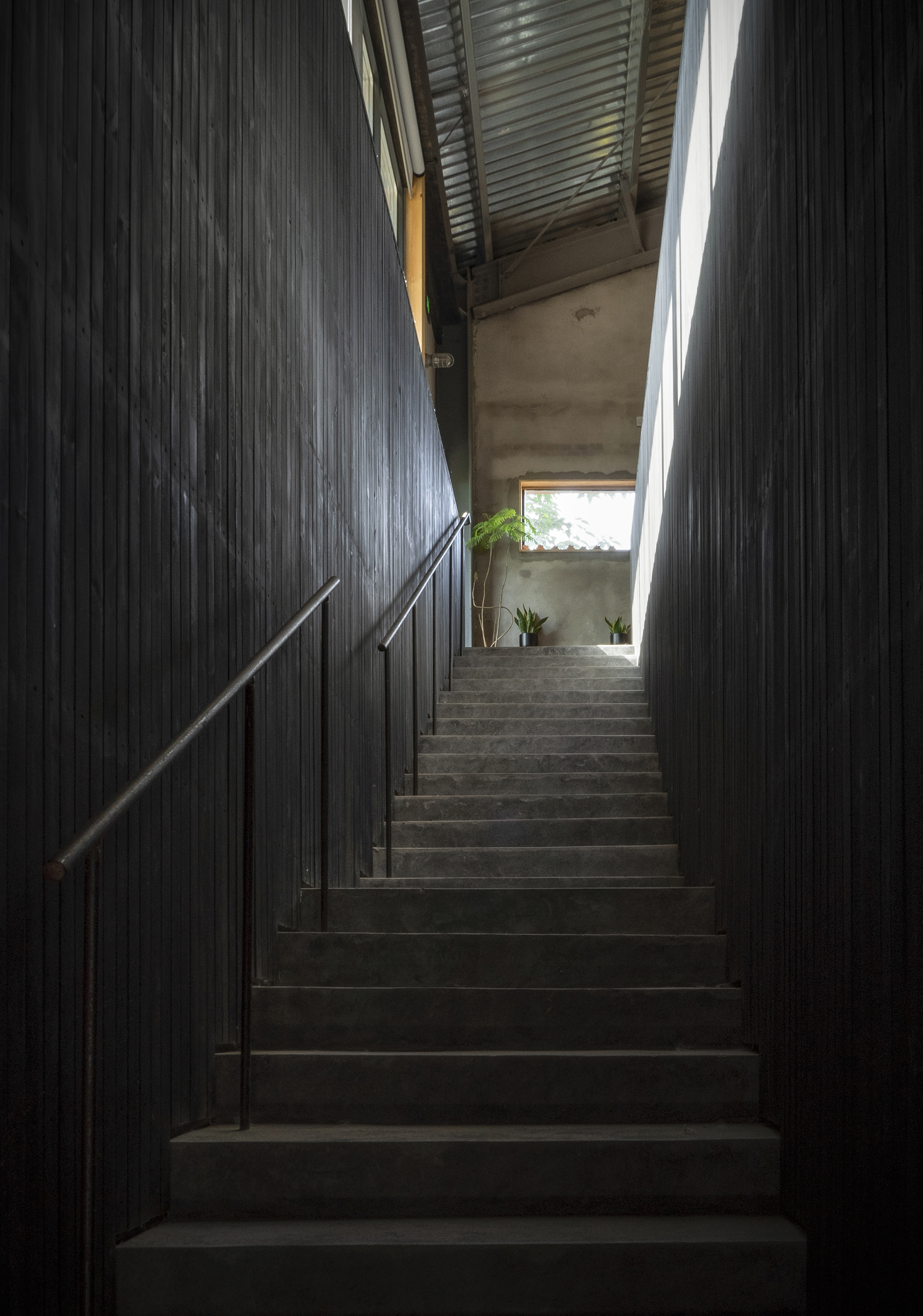

通高空间的北侧整面用黑色的木板条垂直通铺，作为其背后两层空间真正的外立面。立面一层并置了办公区的入口与进出实验室的PVC卷帘门；二层设置了水平向布置的四格上悬窗，在视线上建立办公室与展厅的连接。会议室与连廊作为私密区域的延伸，凌空进入公共区域，模糊公共与私密界限的同时，也丰富了这个边界的空间体验。

从材料开始

各种空间体验终究要依托作为物质的具体材料来实现，这就让设计本身必须面对各种具体的现实问题。由于预算十分有限，设计前我们便自问：能用什么材料？能找到什么水平的工队？能对完成度控制到什么程度？这些问题在动手前务必得有清晰的认知。

首先材料的选择都是建材市场上常见的“大路货”：型钢、红砖、胶合板与木板条。其次对于无法预知的施工水平，设计之初我们就高度警惕所有无法保证基本完成度的构造与工艺：构造要尽可能简单直接，并使用常规工艺。

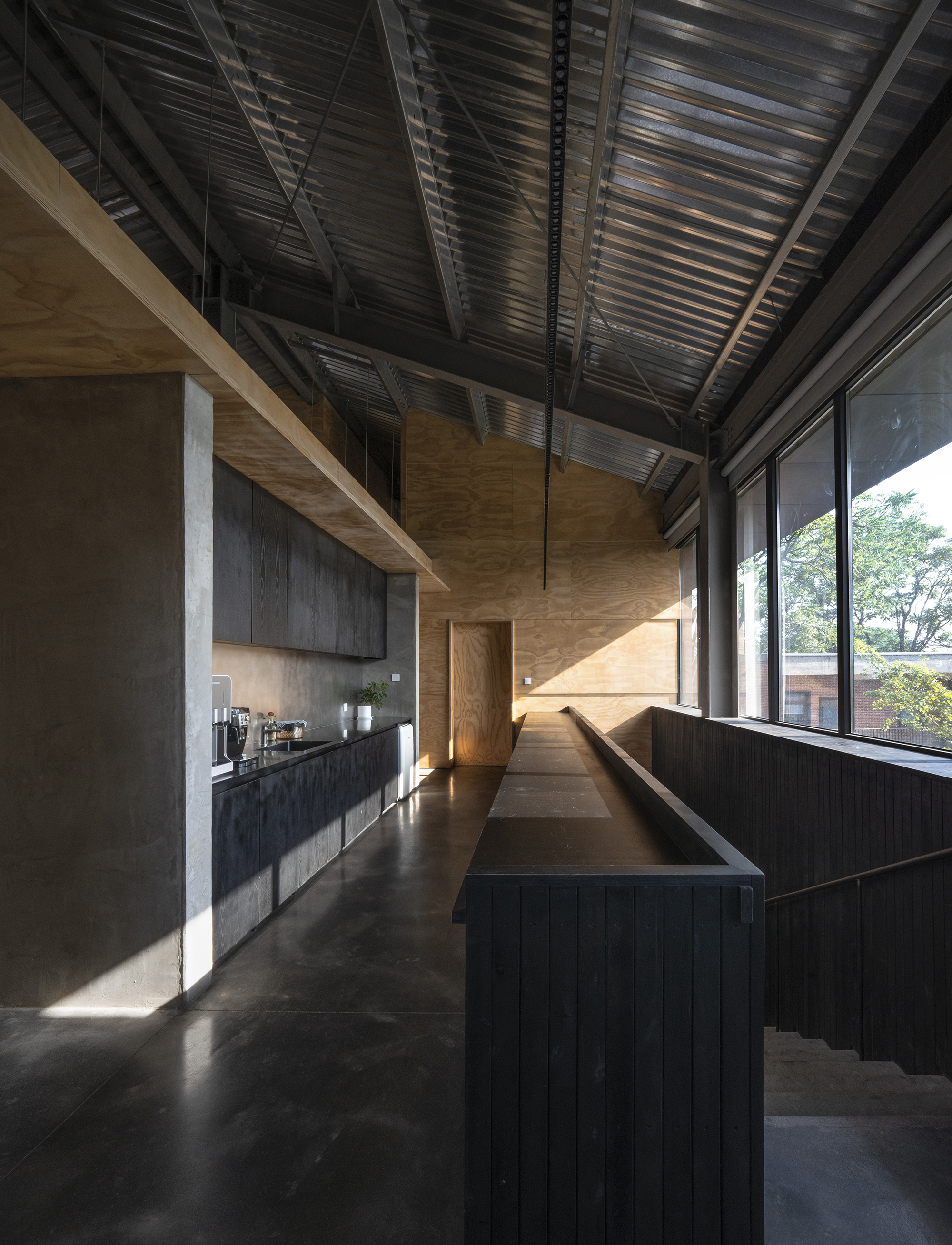

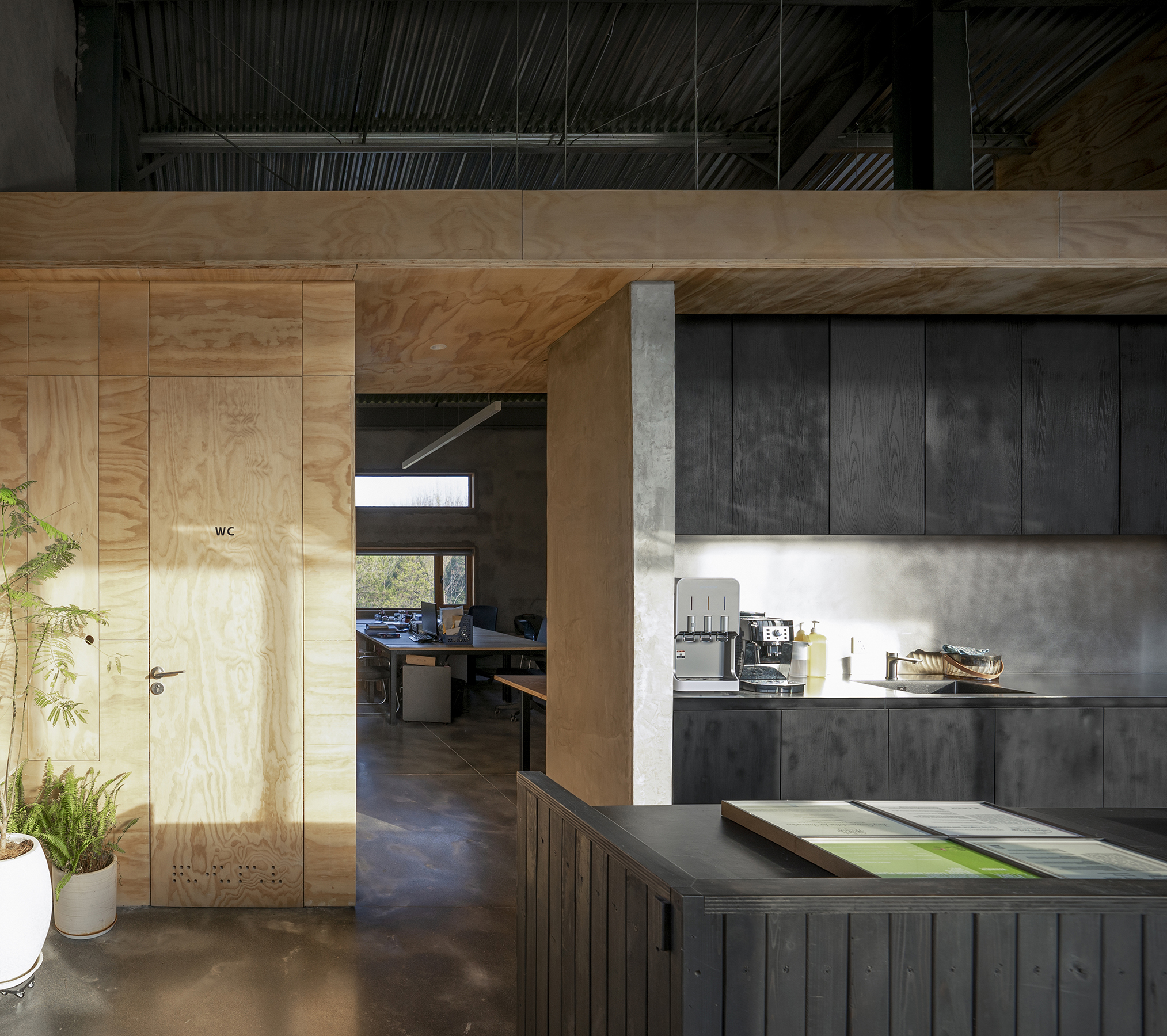

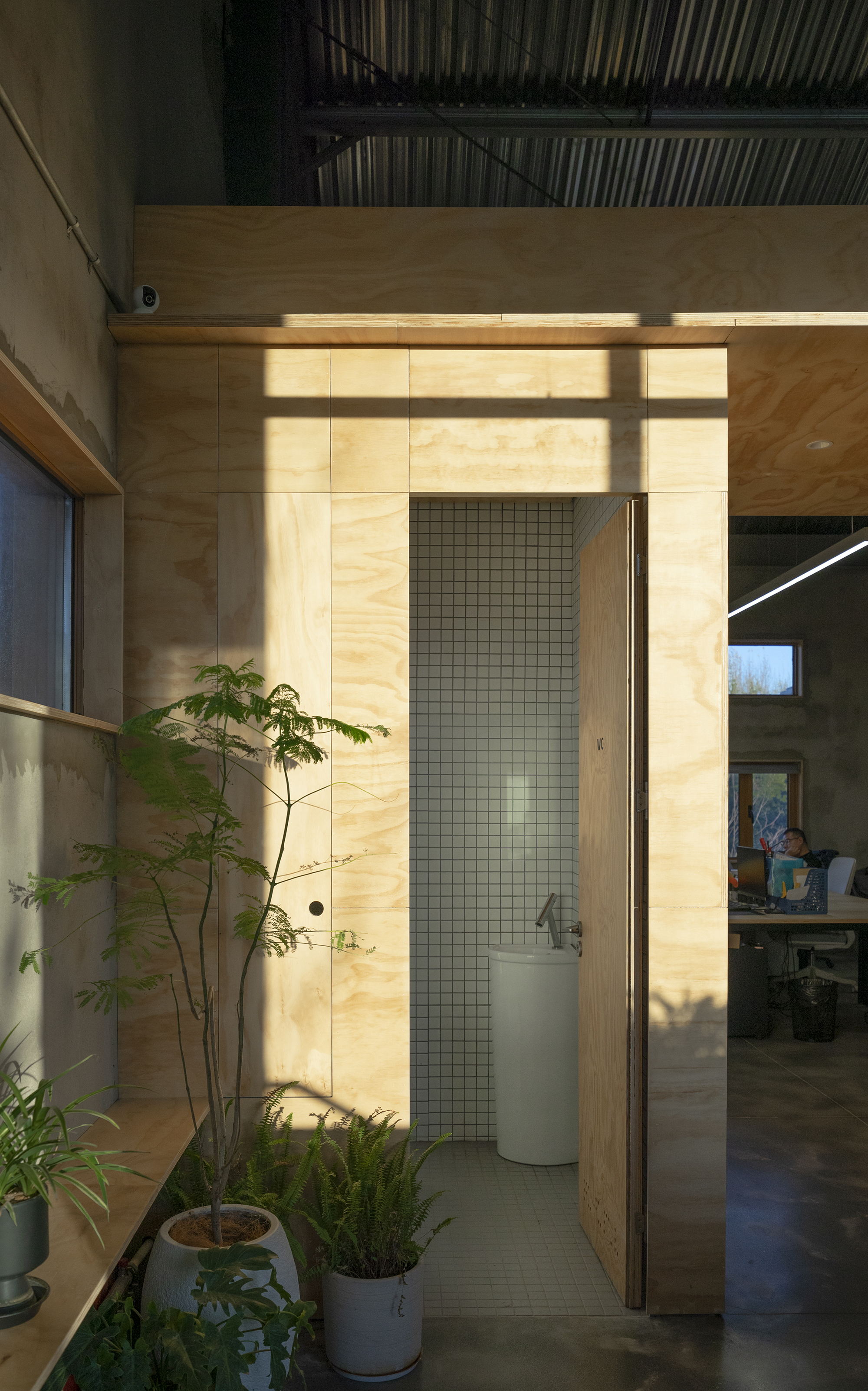

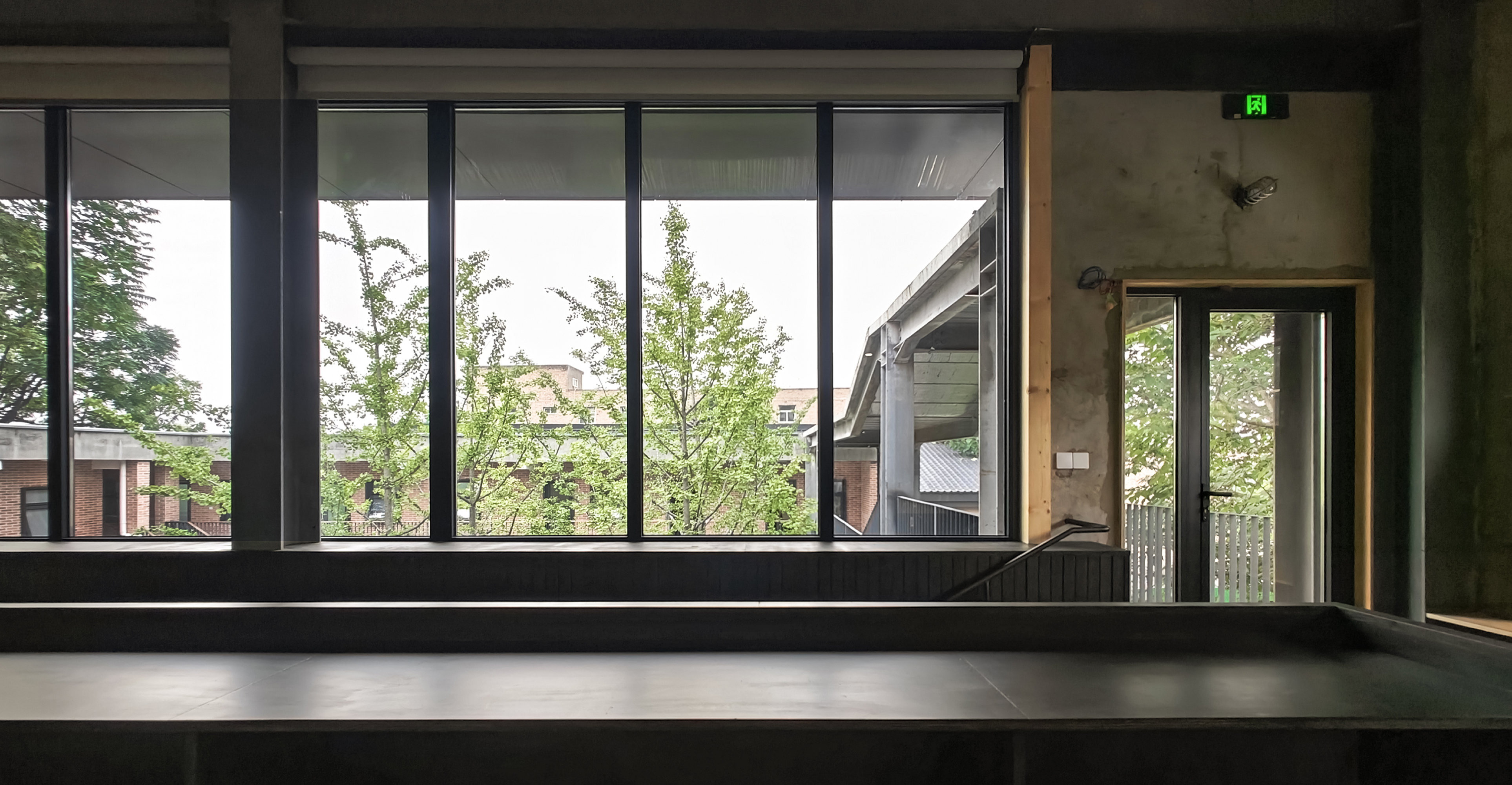

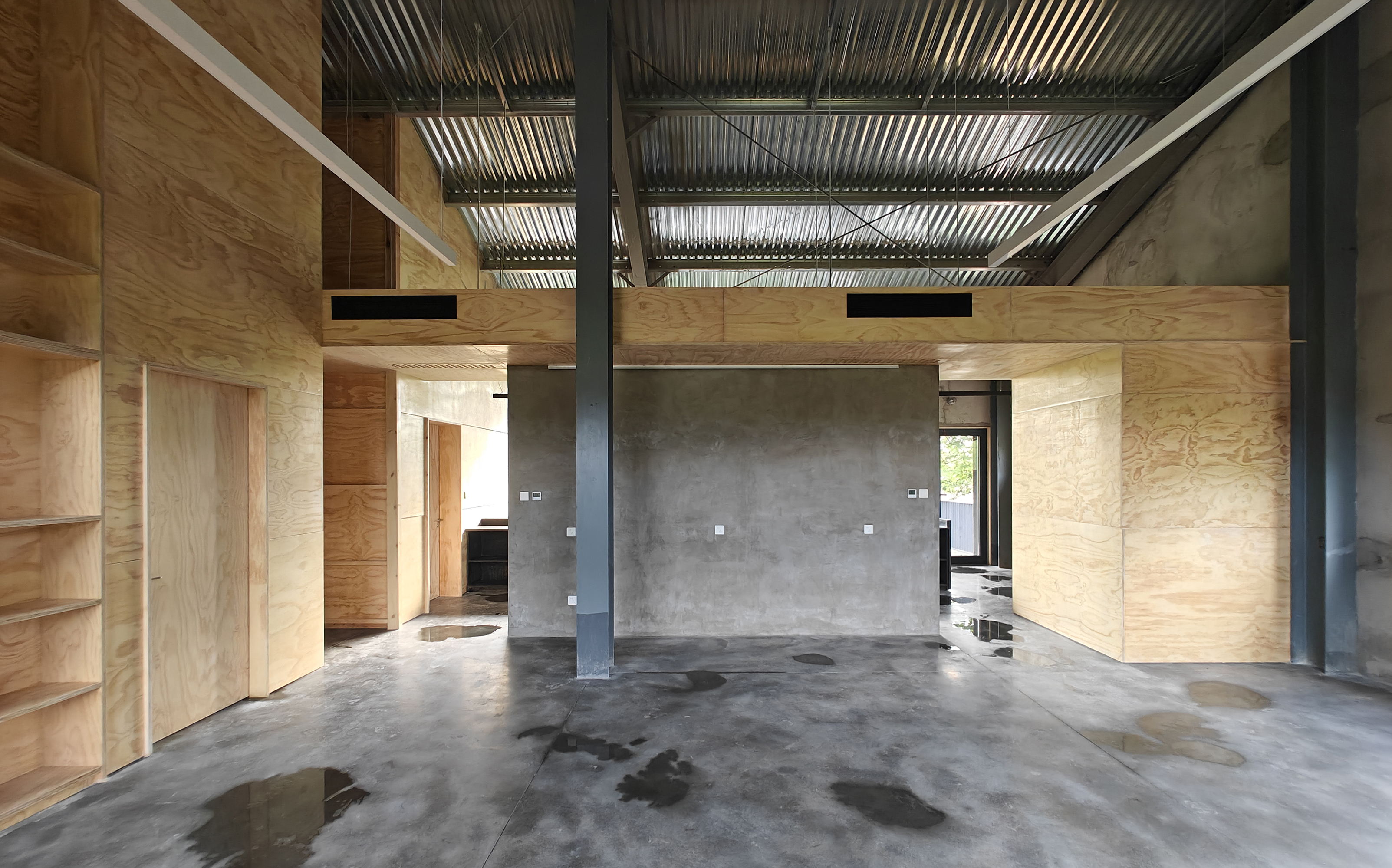

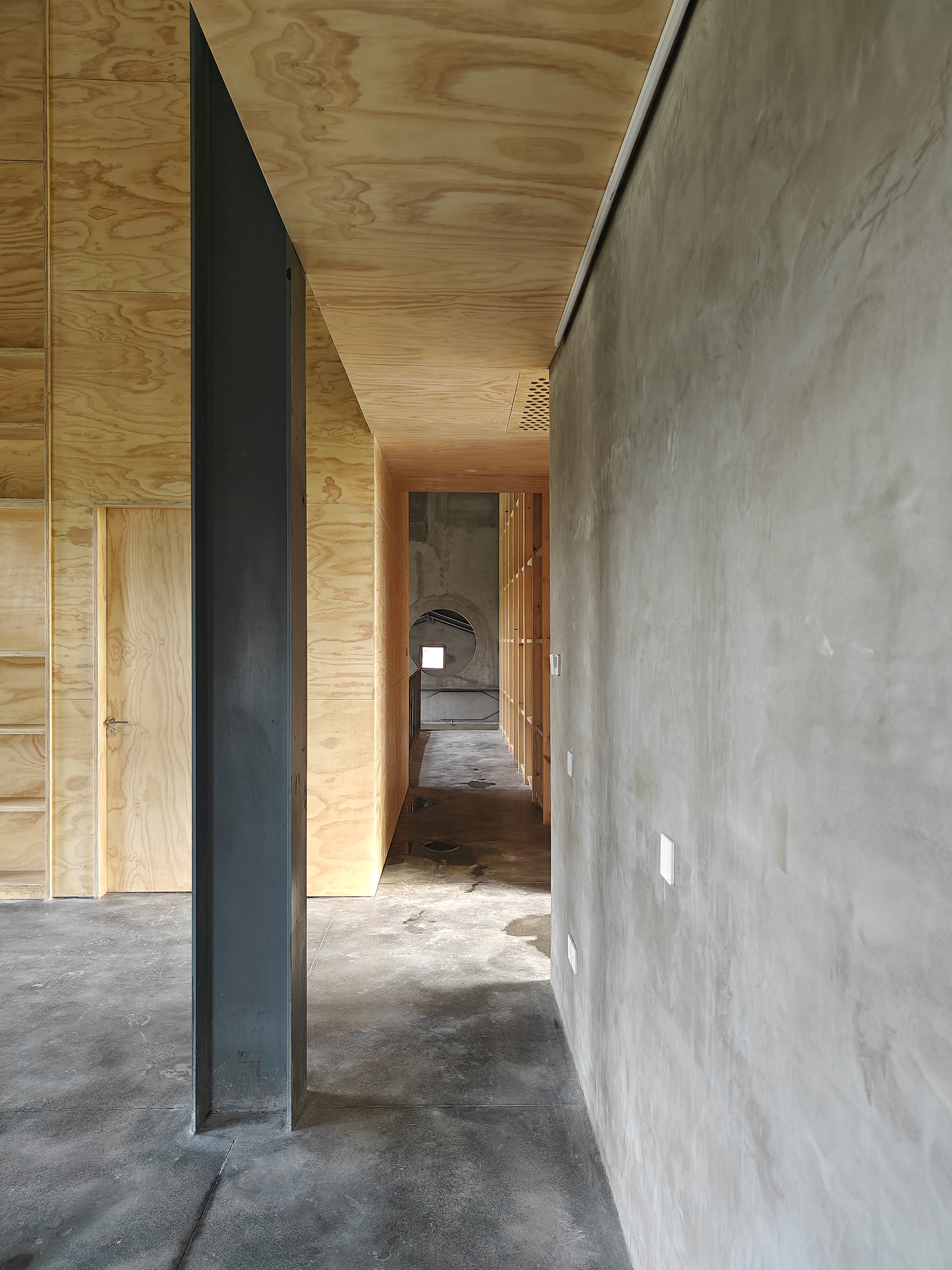

原建筑除了地面的所有内表皮，我们基本都维持了现状，只新开了一大五小，六个窗洞。大窗开在西立面的二层，为了将窗外的四棵银杏映入室内，其余小窗用来满足必要的采光与通风。双坡屋顶的镀锌压型钢板材质能够“自带笔触”地反射室内外的光线与色彩，也原样保留。为了平衡原建筑内部钢材与水泥的灰冷，新介入的墙面材料主要用了暖黄的松木胶合板，不过其黄色略显甜腻，我们用了黑色与其并置。

加泰罗尼亚拱

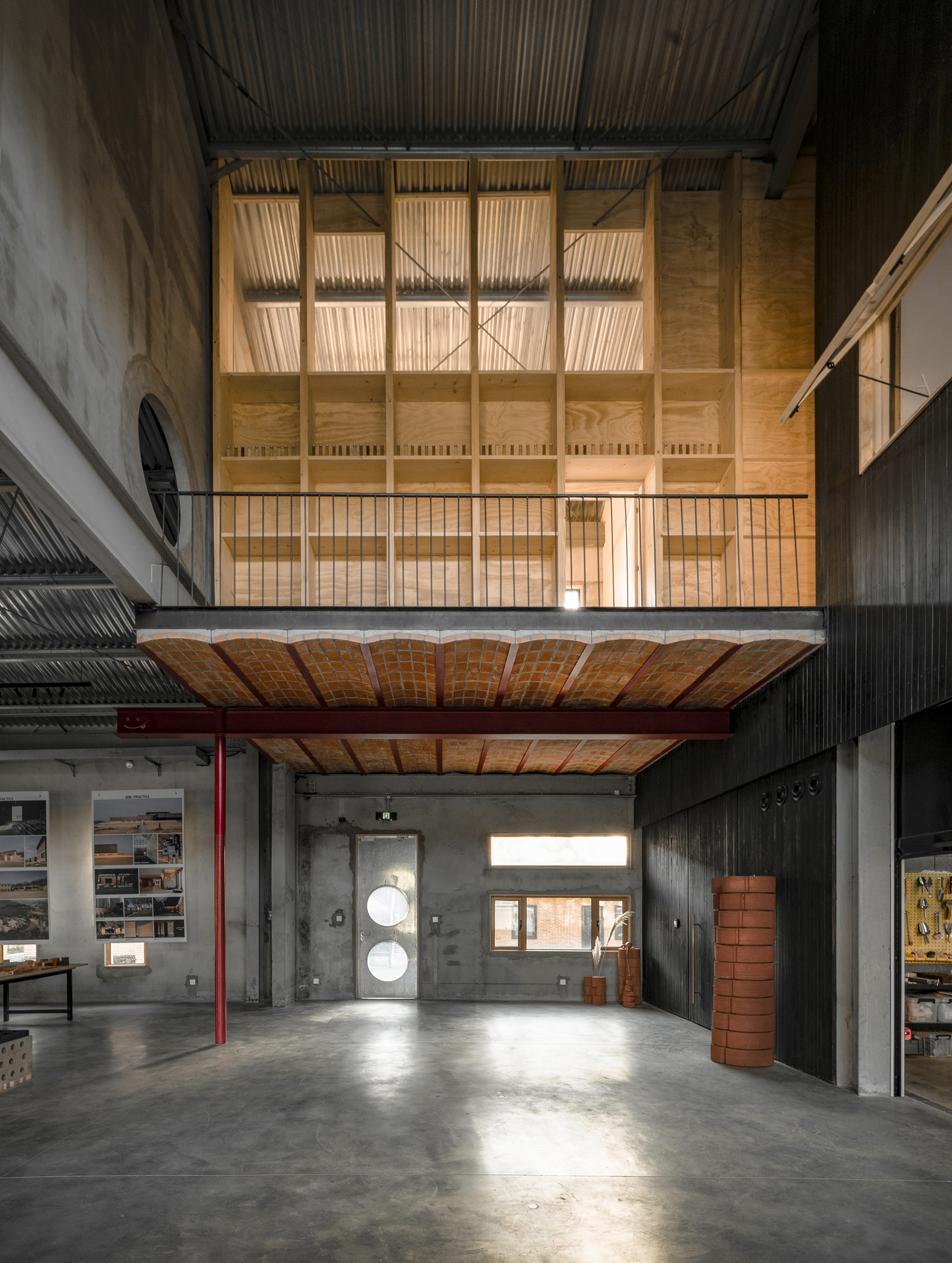

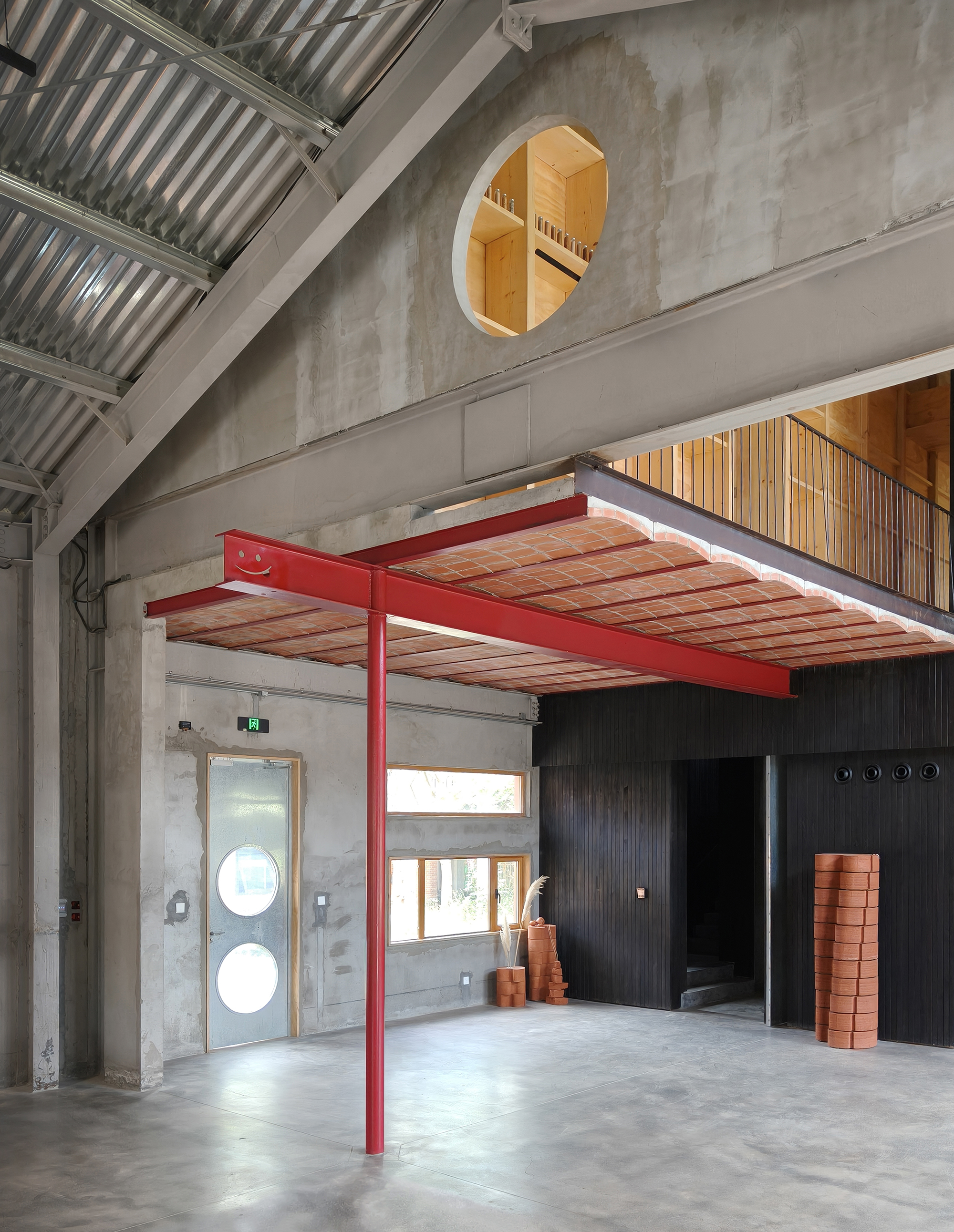

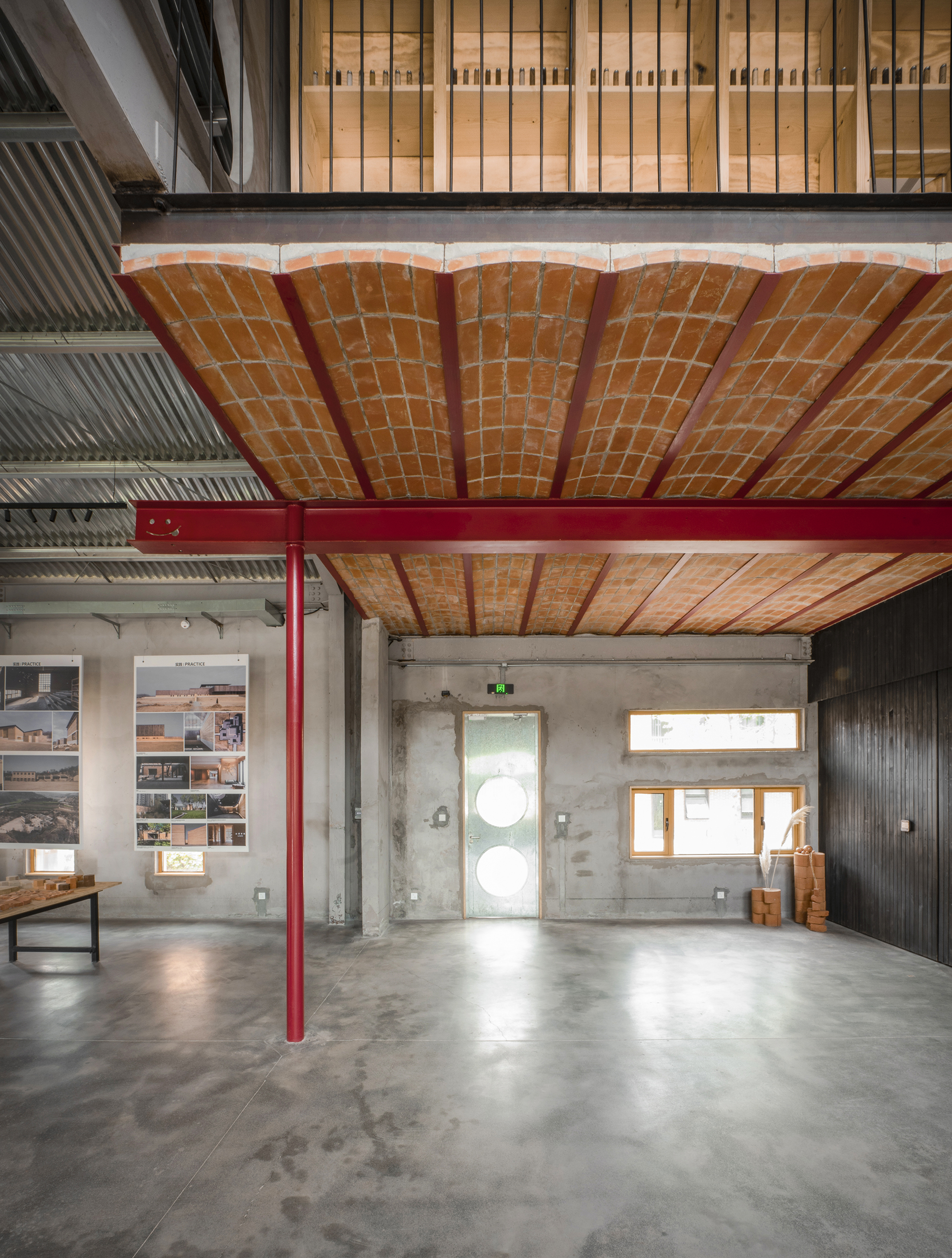

这些基于现实问题的低技策略之中，当然也包含着建筑师尝试新挑战的习惯与愿望。以加建的会议室楼板为例，我们选择了一种型钢肋砖拱券（加泰罗尼亚拱）的方式来建造。十根120×85毫米的H型钢，间距630毫米排列作为楼板的骨架，型钢间用红砖砌拱券后，上部浇灌混凝土填充。

人类以砖砌筑拱的历史非常悠久，在我国西北地区一直都有用土砖做拱券箍窑洞的建造传统。但传统箍窑的做法中，砖通常为立砌，结构厚度较大，为了缩减厚度，同时也为更省砖，我们选择了平砌的方式，也就是标准的加泰罗尼亚拱。

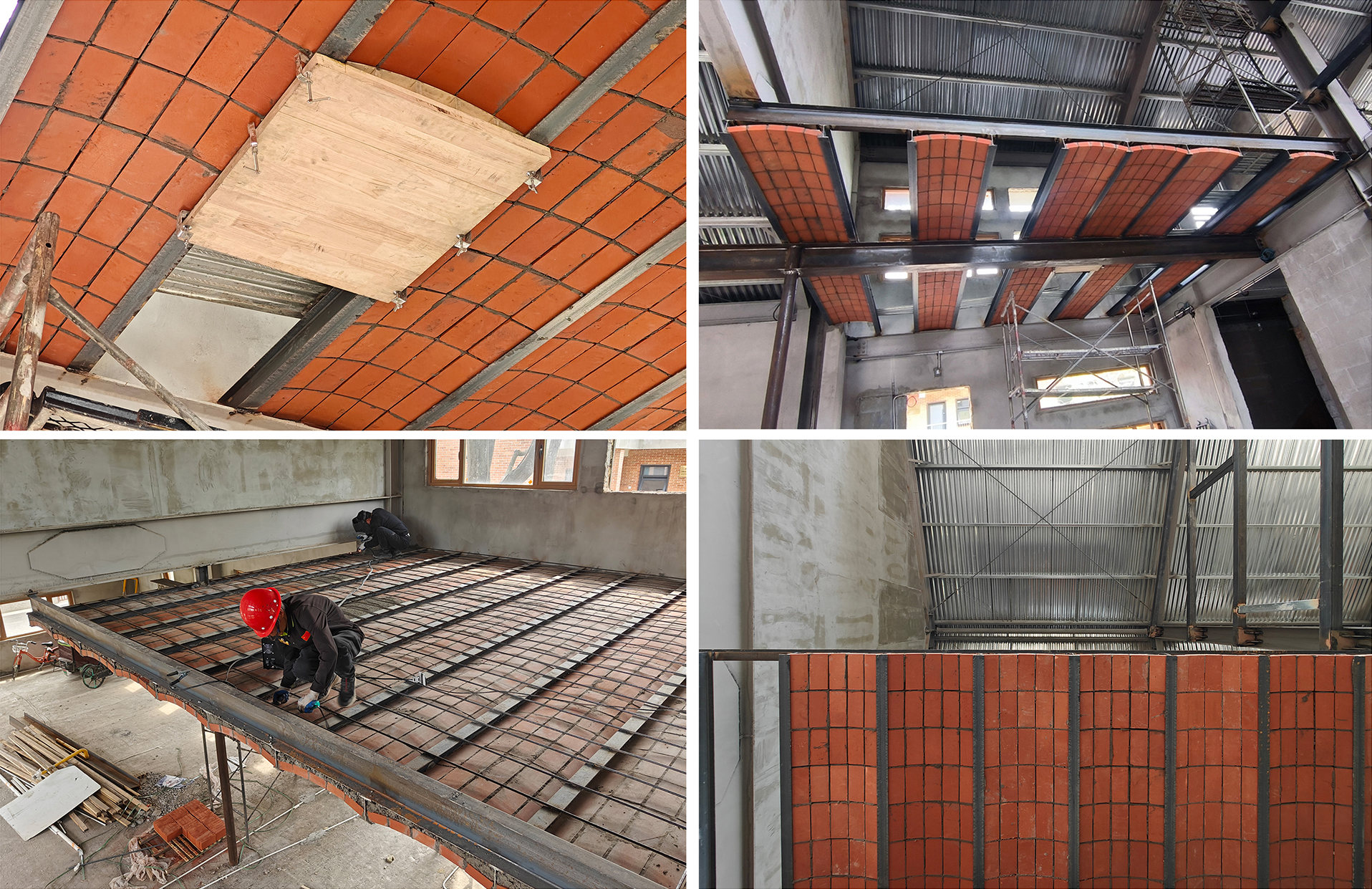

原理没问题，材料也很简单，但到底怎么砌，这边没人做过，只能自己想办法。我们设计制作了一个可滑移的小型拱券木模板，模板边缘靠U型夹与H型钢的翼板固定，每砌完一板即可以H型钢为轨道顺移砌筑下一板。我亲自试砌了头两板，安全可靠后转由工人操作完成。

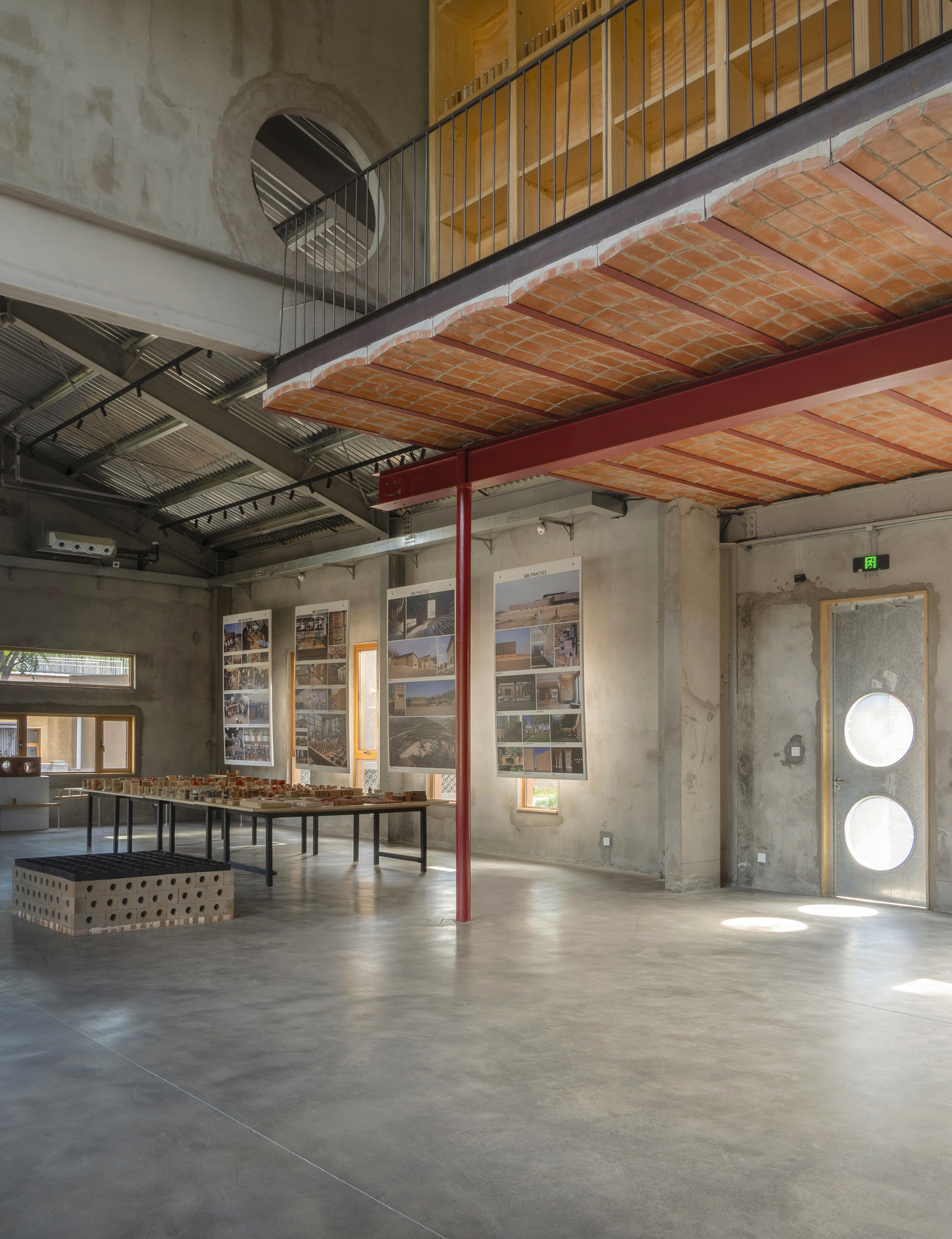

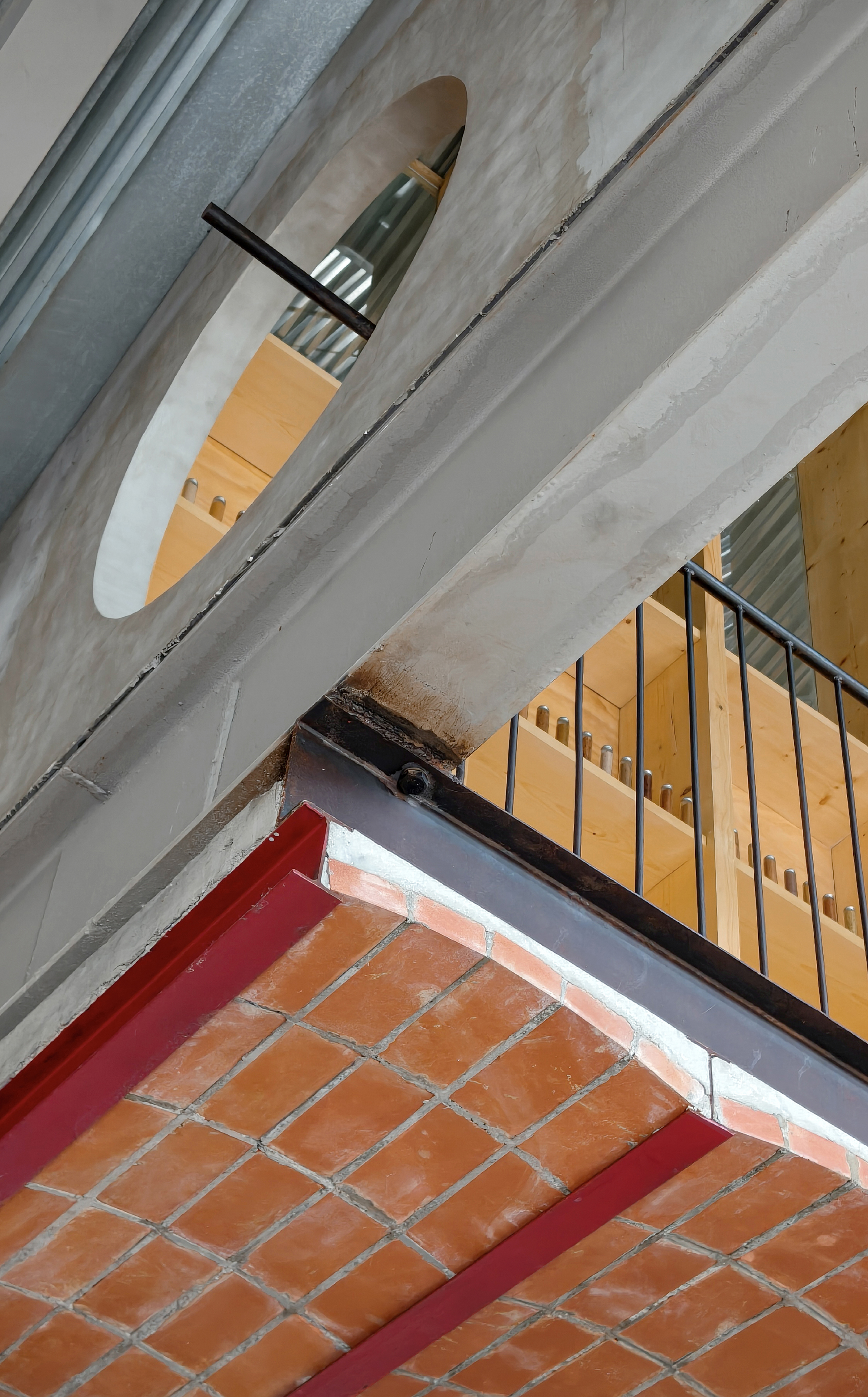

楼板朝向通高空间的边缘，用一根槽钢与十根型钢密肋端部焊接作为嵌固，并在两端与原建筑钢结构连接。槽钢同时也是现浇混凝土的收边模板，另外也为连廊的金属栏杆固定提供了焊接面。整个新楼板被一根H型钢大梁和一根直径14厘米的实心钢柱托起。所有的材料与结构都以直给的方式呈现，相映成趣，构成了戏剧性的结果。

项目中可做可不做的内容被我们果断放弃，这种克制反而使设计更专注于坦诚地表现材料与建造本身。虽然笨拙而用力，但也是逻辑与直觉自然而然相平衡的结果。有时将建筑降级，理解为“构筑物”进行操作，反而会使结果更加简明纯粹。作为物的材料自己会作表达，“造物”得当就能流露出质朴的力量与诗意，正如刘家琨所说“建筑学就是操作物质，直到把物质操作得沁出精神”。

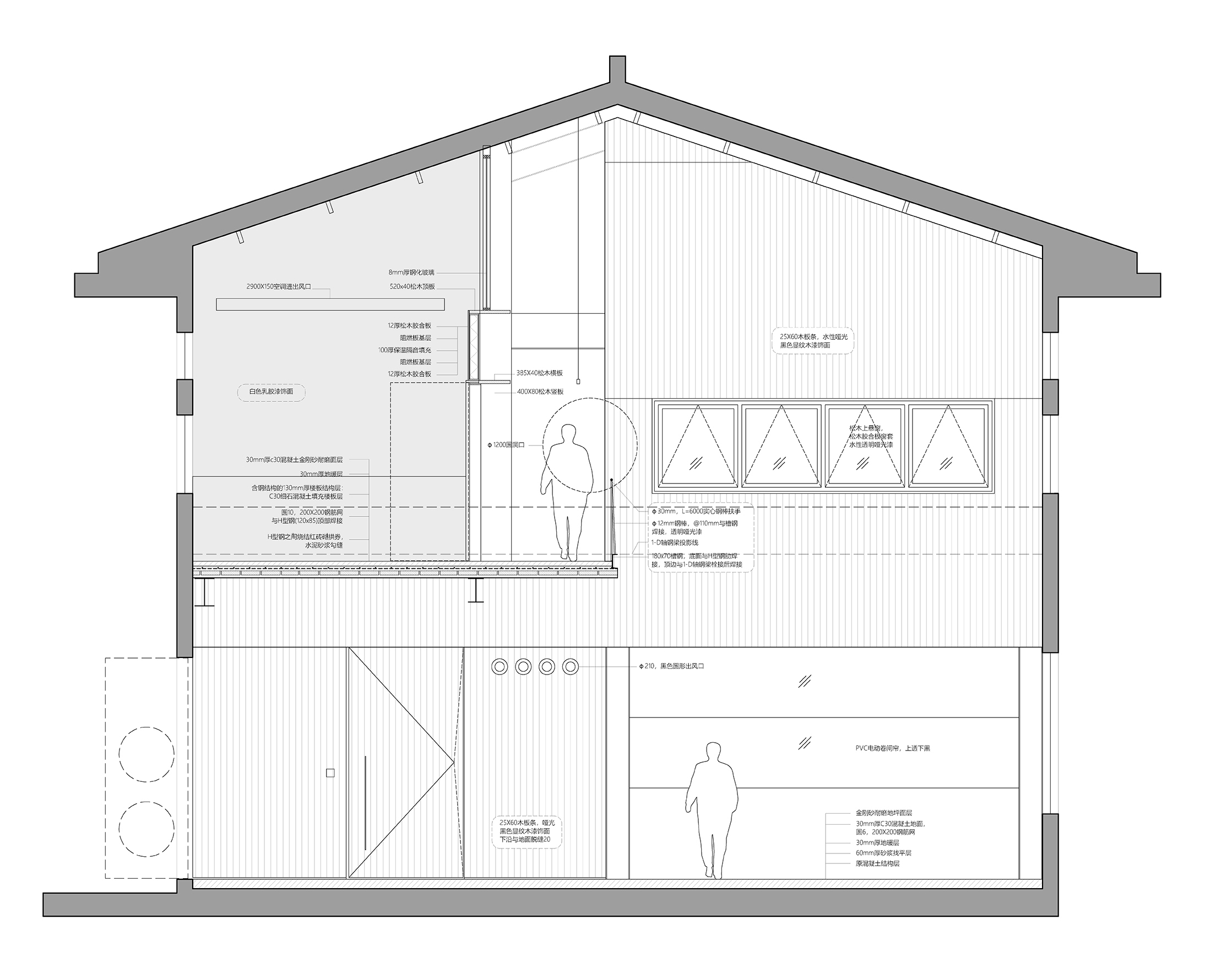

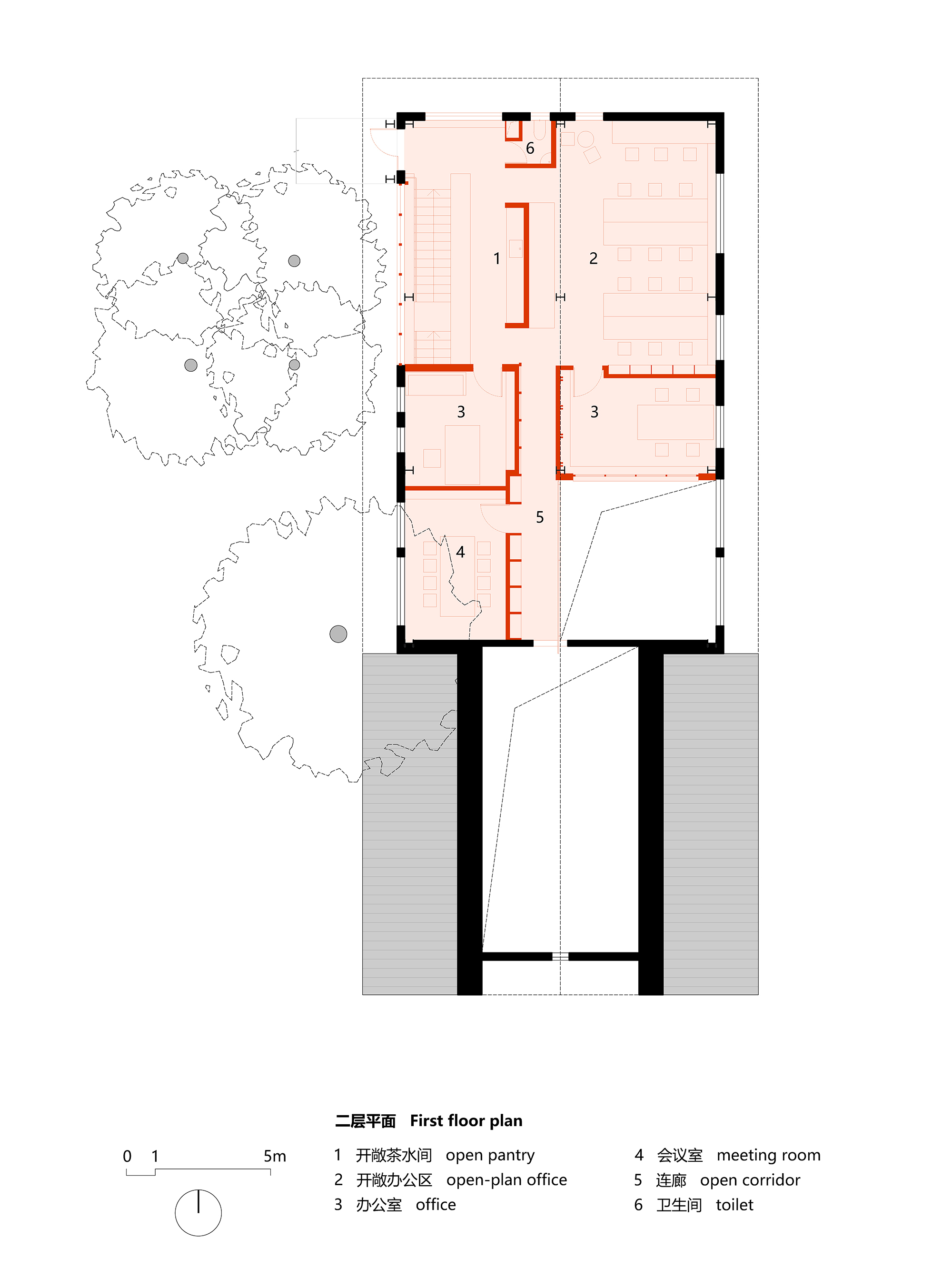

设计图纸 ▽
