高密度人宠雅居:宠物之家 / HDD华都设计

高密度人宠雅居:宠物之家 / HDD华都设计
易智丽(实习生) | 2018.05.07 13:33

上海华都建筑规划设计有限公司

http://hdd-group.com/zw/index.php

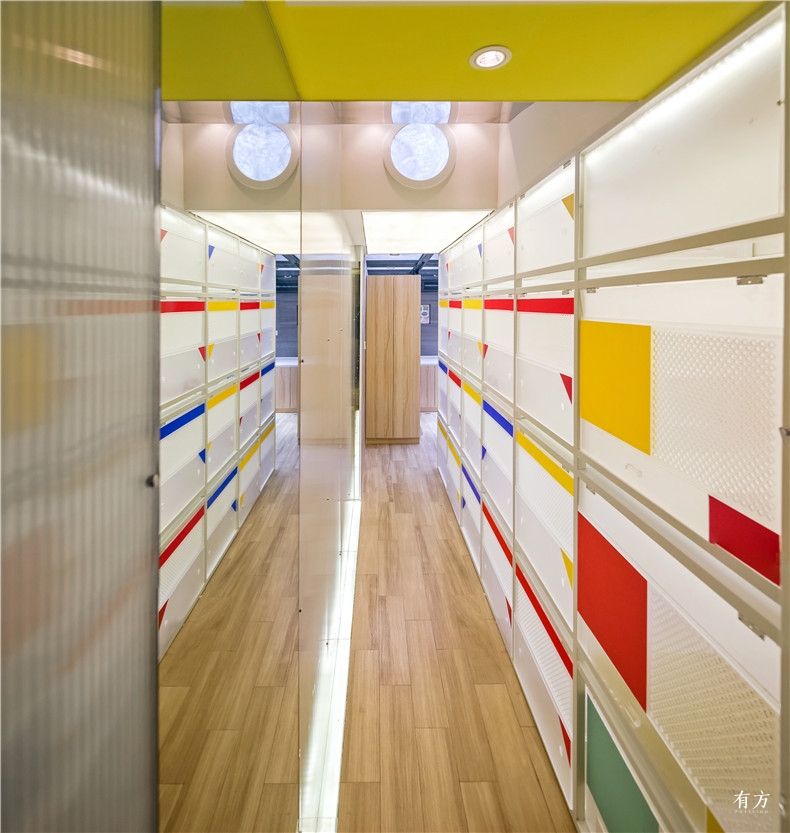

7T2A5626final
摄影:苏圣亮



项目背景

项目位于上海浦东,是一个90年代典型上海老公房的底层,拥有一切上海”老旧小“的典型特点。业主除了母子二人外,还有40只猫和2只狗,大家共同居住在这个48平方米的底层空间里。整个空间中满是笼子,人类的空间被极限挤压,这也造成了母子之间矛盾的产生。同时由于人宠的高密度混居,光线昏暗,各种气味混杂在一起,使得空气质量非常差,卫生情况非常难堪。



DJI 0084final

7T2A5563final

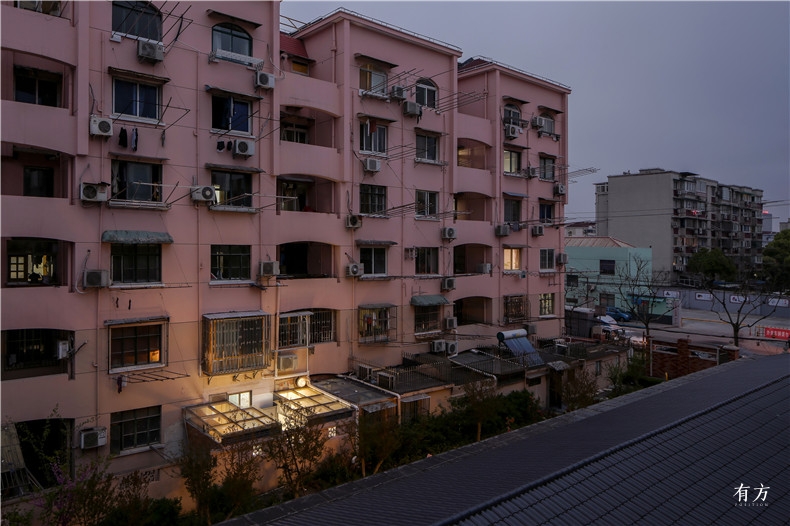

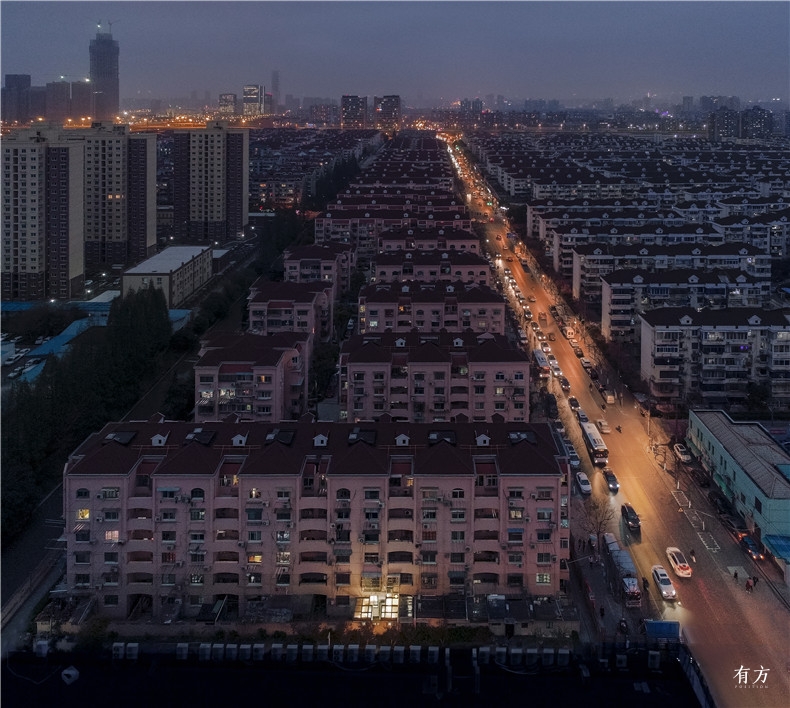

位于上海老公房底层的业主家  摄影:苏圣亮

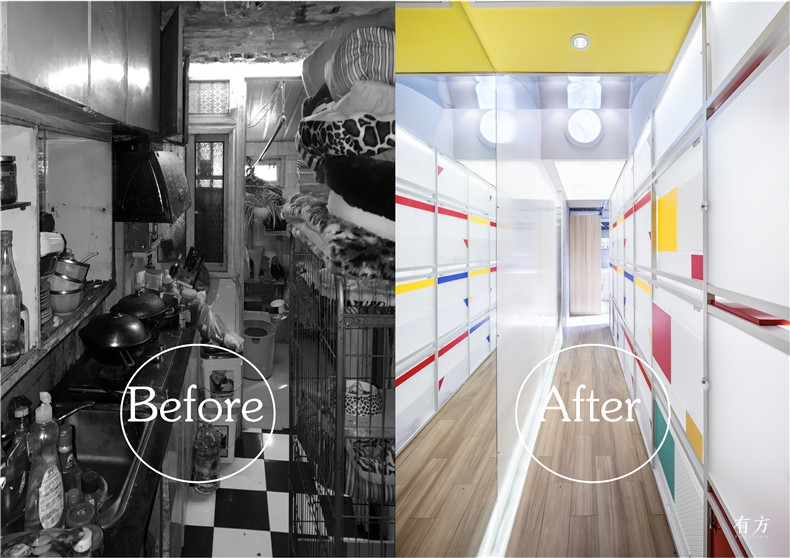

图片对比

图片对比1

图片对比2

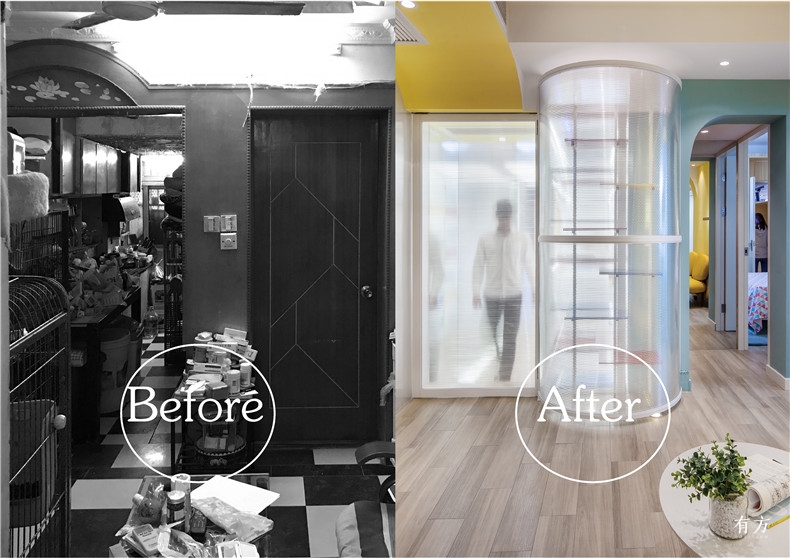

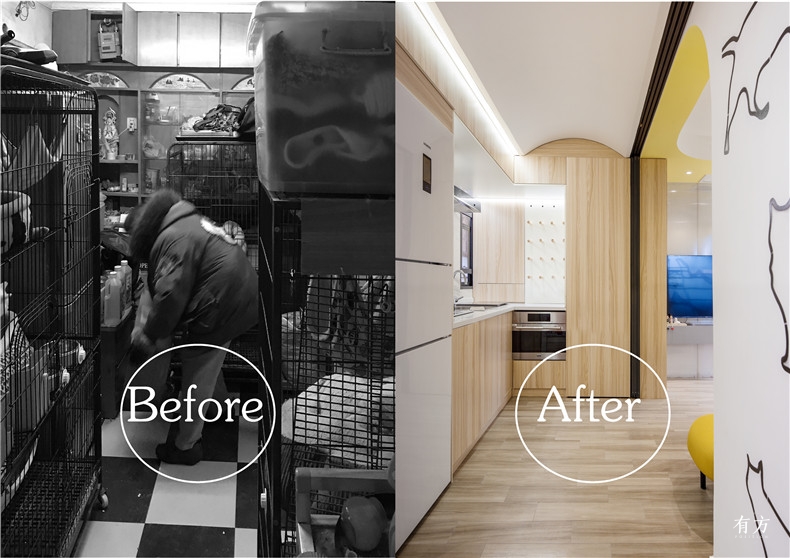

业主家改造前后  ©华都建筑规划设计



薛定谔:人与宠物连接与分开的叠加态

在高密度的人宠混居状态下,人与宠物的关系是整体设计的重点,首先是重新梳理整体功能分区,使得人类的空间与宠物的空间相互咬合,形成了阴阳2个空间体系。客厅,次卧和主卧形成人居住的空间,走廊加上院子中的2个小屋形成宠物的空间。两个空间相互咬合渗透。





太极图
人宠太极图  ©华都建筑规划设计

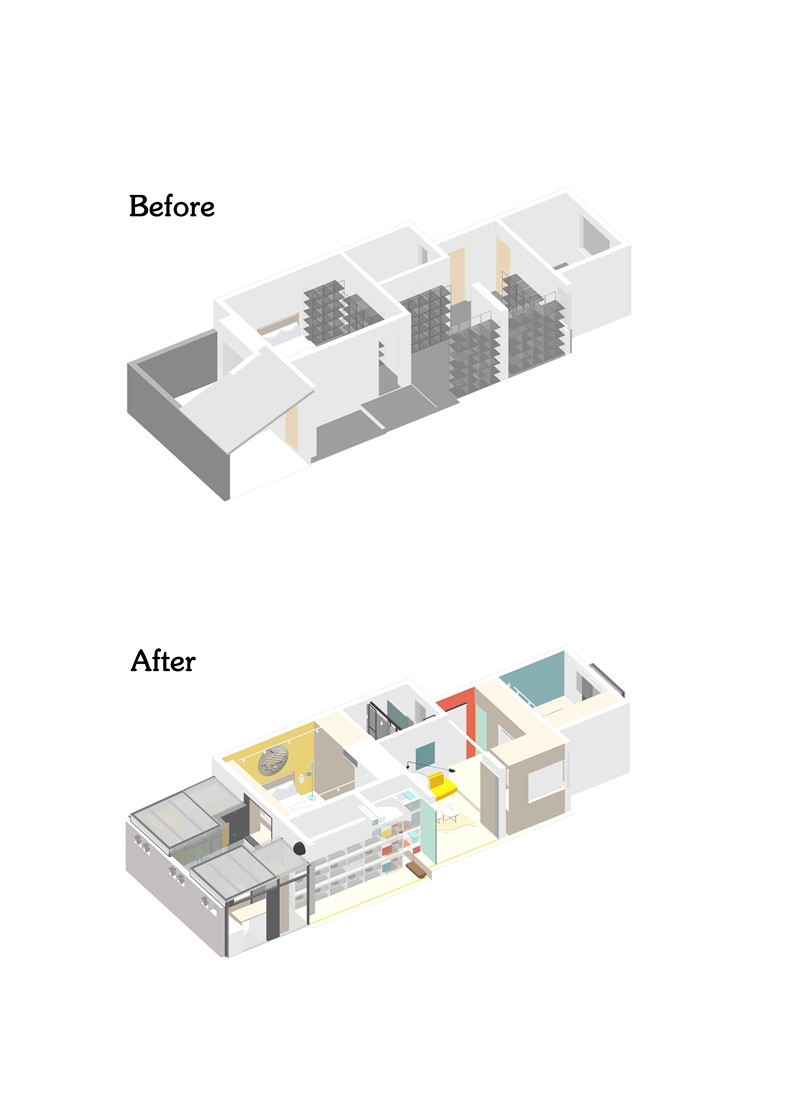

对比2
改造前后示意图  ©华都建筑规划设计

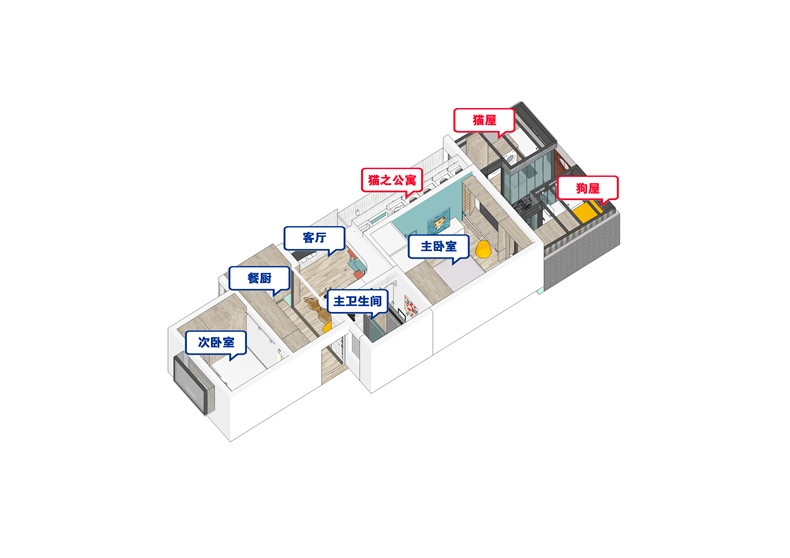

功能分析

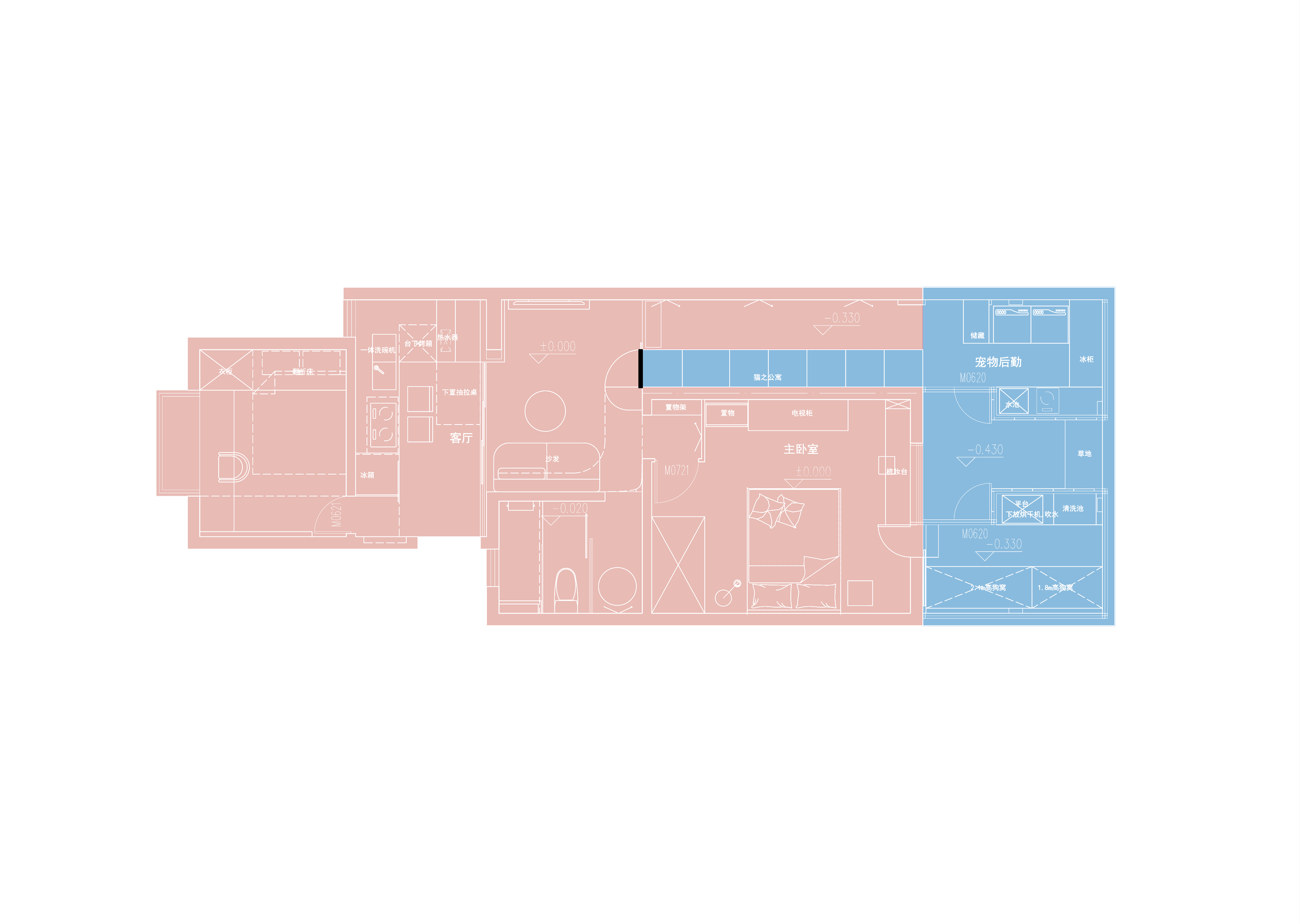

功能分区图  ©华都建筑规划设计
平面

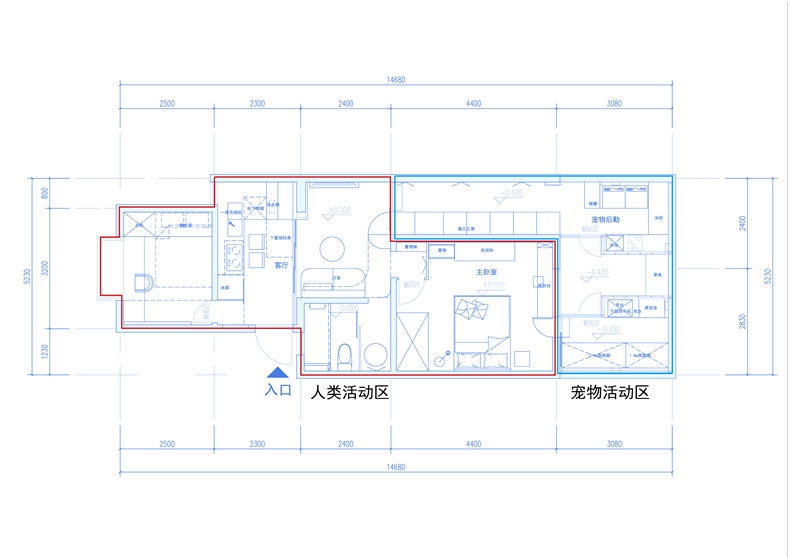

咬合人宠空间  ©华都建筑规划设计

同时宠物与人类的共生关系体现为互相需要的关系,宠物向人类提供温情和陪伴用以换取人类的食物和居住空间。宠物数量众多的时候,如果自由地散养,则人宠混居转变为互相争夺空间的战争。如果转为监狱式隔离养殖,则失去了原有宠物与人类互动的平等性。因此本方案中的宠物与人时时刻刻处于连接与分割的叠加状态。



通过一个内部自由活动的猫咪公寓,将猫咪的高密度自由生活与人类隔离,同时采用聚碳酸酯中空板和磨砂亚克力材料模糊不同空间的界限,人在客厅中可以看到来来往往的猫咪,猫通过半透明的材质也可以看到走来走去的主人。

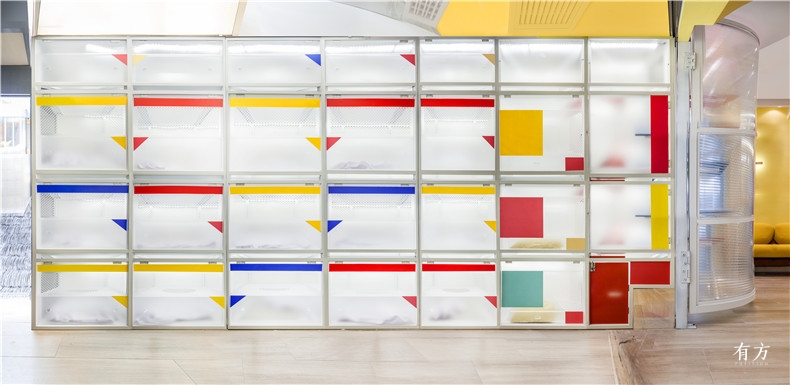

 MG 0001 2
猫咪公寓  摄影:胡义杰

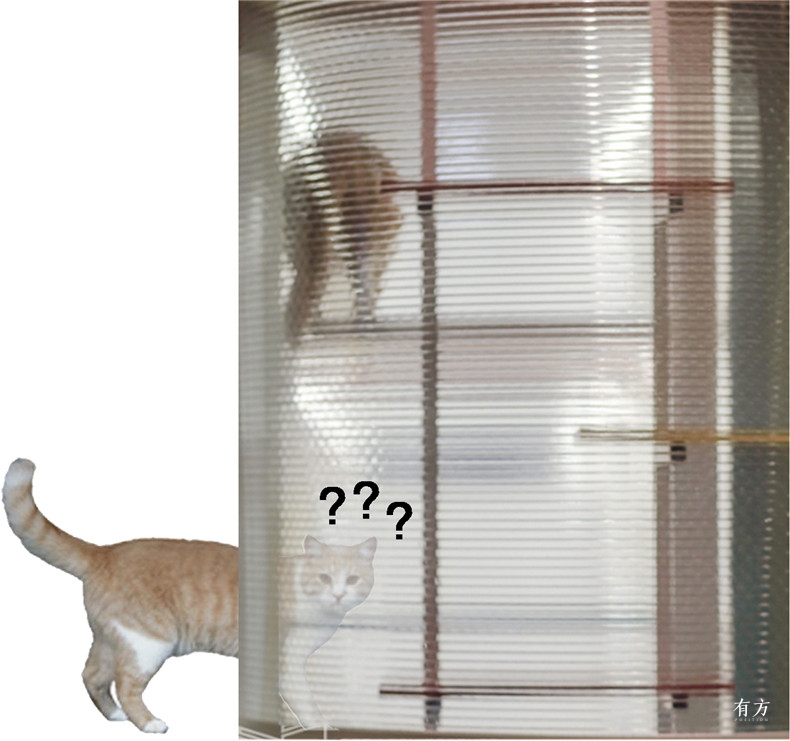

猫改1
©华都建筑规划设计

有一扇半透明的移门隐藏在猫之公寓中,这个移门作为宠物世界与人类世界的关键阀门。当闭上的时候,人类通道完全打开,同时公寓与猫咪的光之核心筒联系也被减弱,猫咪进入其中的概率大大减小(人类区域得到扩展,猫咪区域缩小)。当打开时,将走廊区域完全划分为猫咪使用,同时猫之公寓的各个楼层均与光之核心筒相联系,在客厅的人可以无障碍地观察活动中的猫咪(人类区域收缩,猫咪的活动区域扩展)。



空间转换  ©华都建筑规划设计



宠物的空间

高密度宠物居住解决方案与普通的爱猫人士的散养有本质的区别。就如同迁徙到大城市的人类一样,“二战”后人口大爆炸产生的高密度人口,催生了新一代的建筑形式。最为著名的是1952年的马赛公寓,勒·柯布西耶试图保留高密度人类居住环境的尊严。2018年的上海浦东,我们希望为40只猫建造一座猫咪马赛公寓,解决高密度环境下猫咪的生活、活动、排泄和饮食活动。



RIMG0667

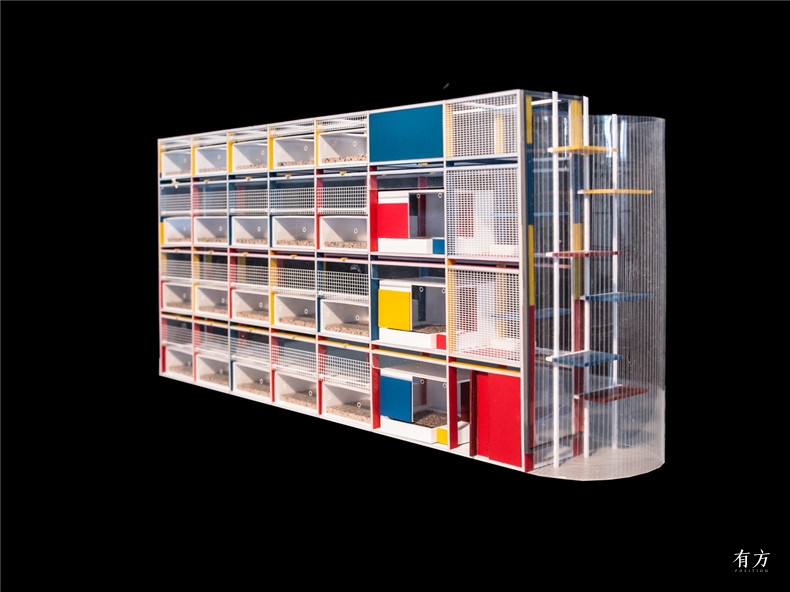

RIMG0672

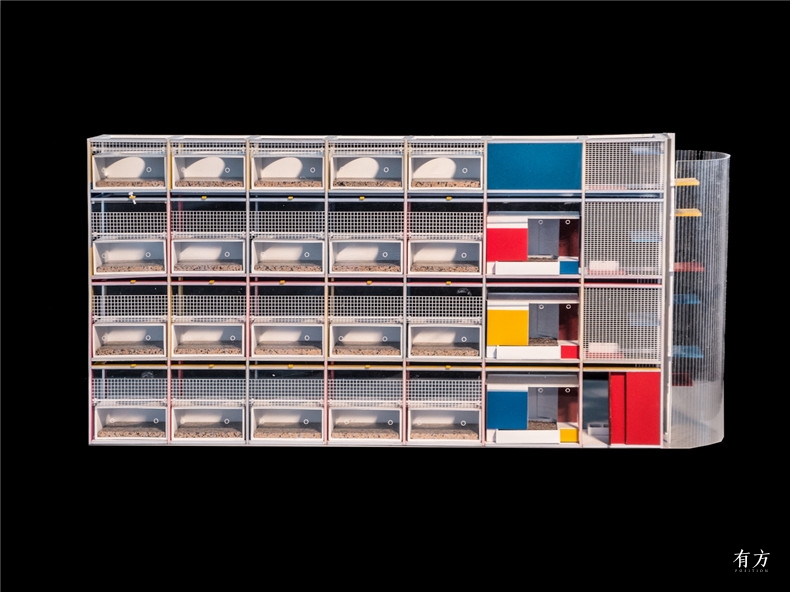

猫咪公寓模型  ©华都建筑规划设计

整个公寓的总体布局呈现了经典现代建筑的功能分区特点:将交通核、后勤区与居住区分开,同时垂直相连。各个楼层水平向串联互通,从居住单元通往后勤单元,再通往核心筒。



主要的交通核由光之圆筒和垂直楼梯间两部分组成,当“阀门”关闭时,猫咪主要由垂直楼梯间上下,当“阀门”打开时,光之圆筒与猫之公寓完全联通,获得更多的攀爬与跳跃空间。



同时“筒中的猫”也作为人类客厅的主要观景设施之一。最靠近交通核的一格为猫咪的后勤空间,设计了特别定制的猫盒,通过一体集成的猫砂区域和饮食区域提供饮水及饮食服务。猫砂区通过抽屉抽拉提供便捷的换猫砂服务,水碗和粮碗被一体化地设计在同一盒子内,通过工厂统一生产。

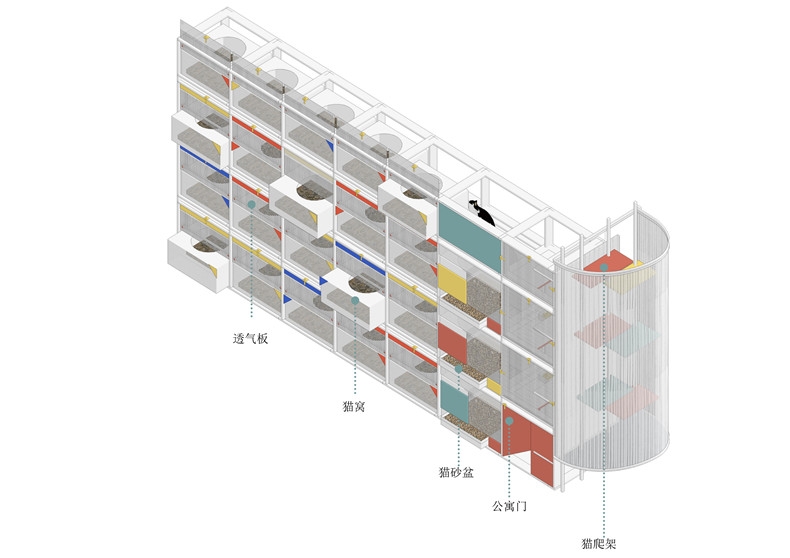

爬架4.16
猫咪公寓功能分区  ©华都建筑规划设计
爬架路线4.16

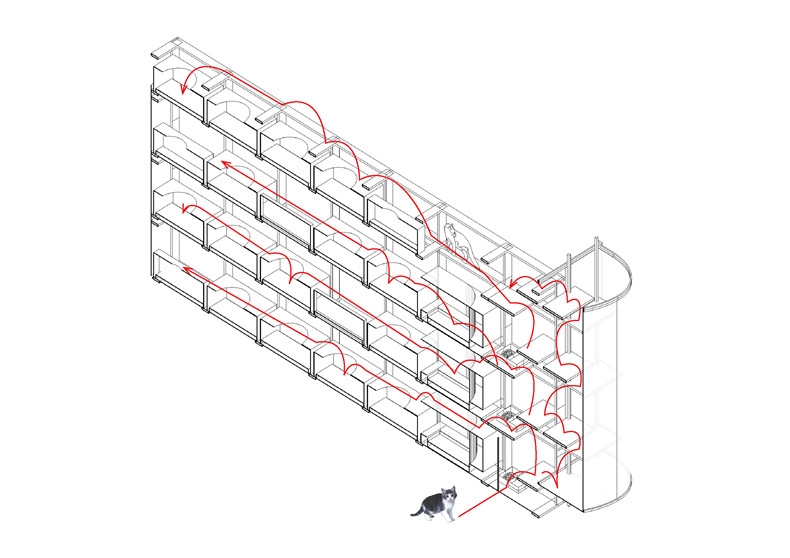

猫爬架路线 ©华都建筑规划设计
7T2A5871final

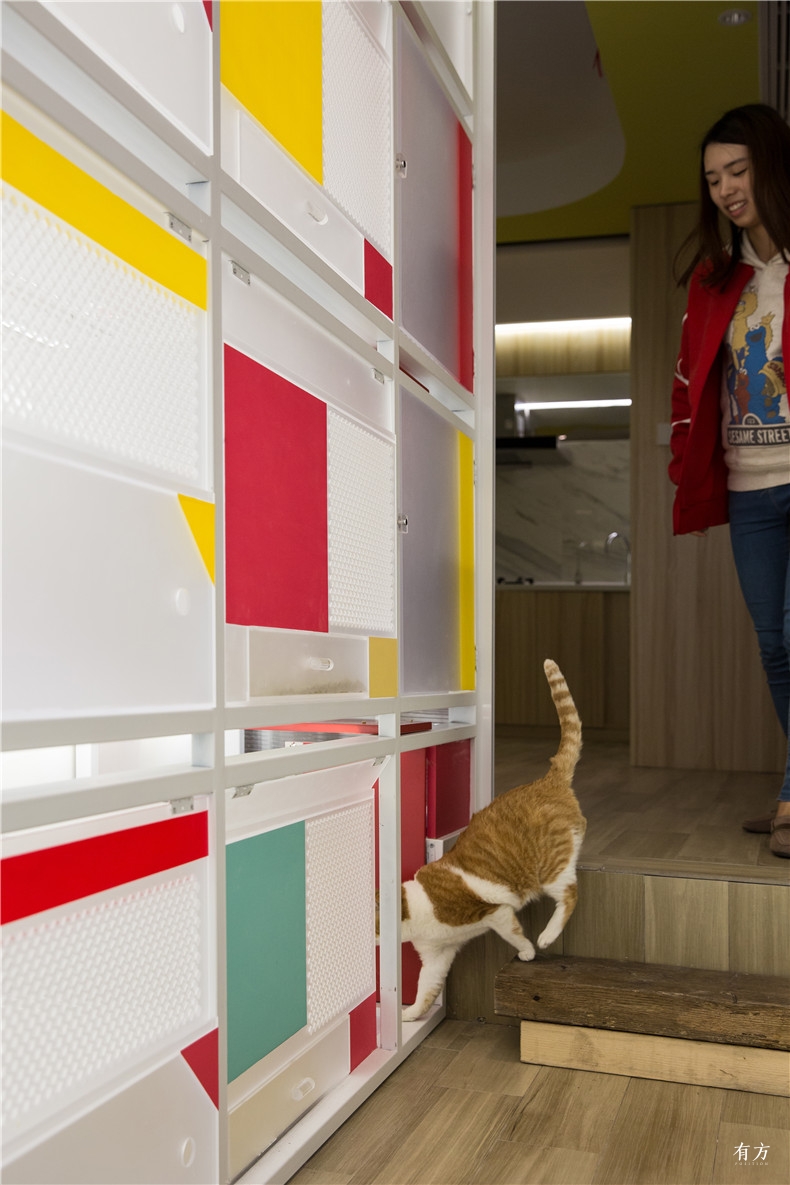

公寓门  摄影:苏圣亮
7T2A5765final

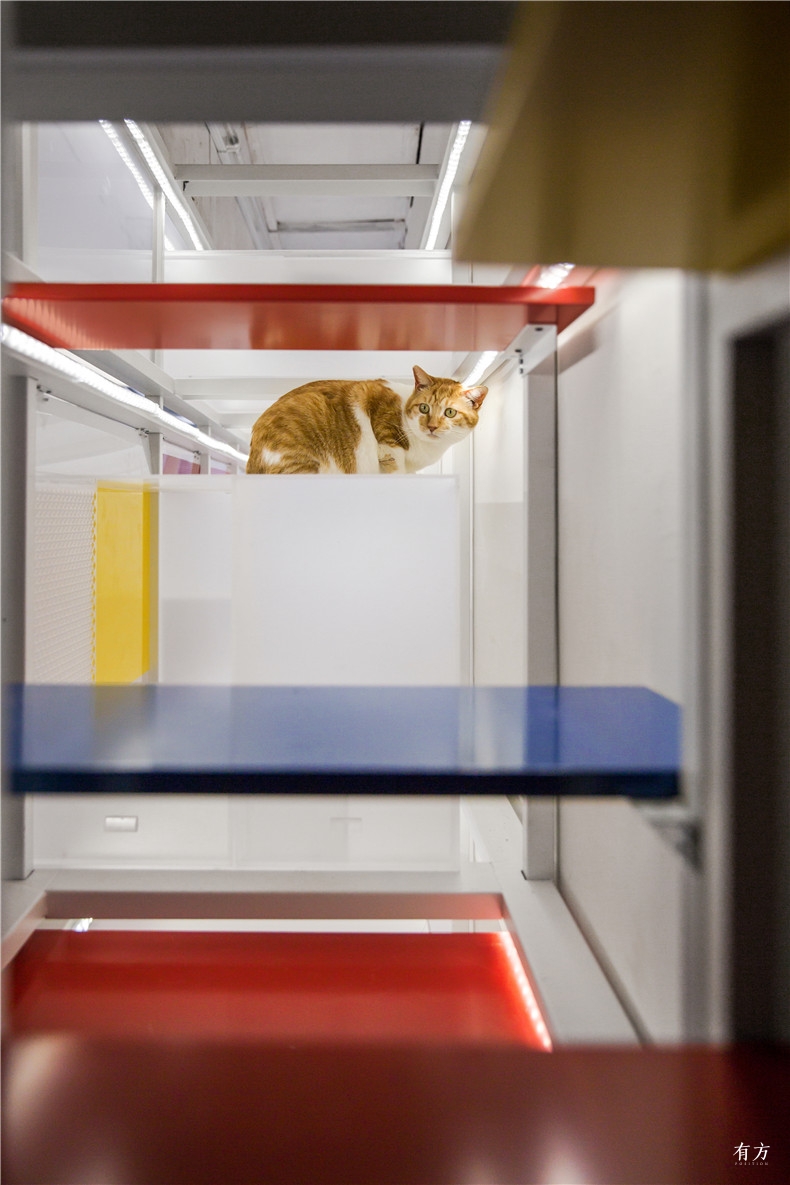

交通核  摄影:苏圣亮
7T2A5787final

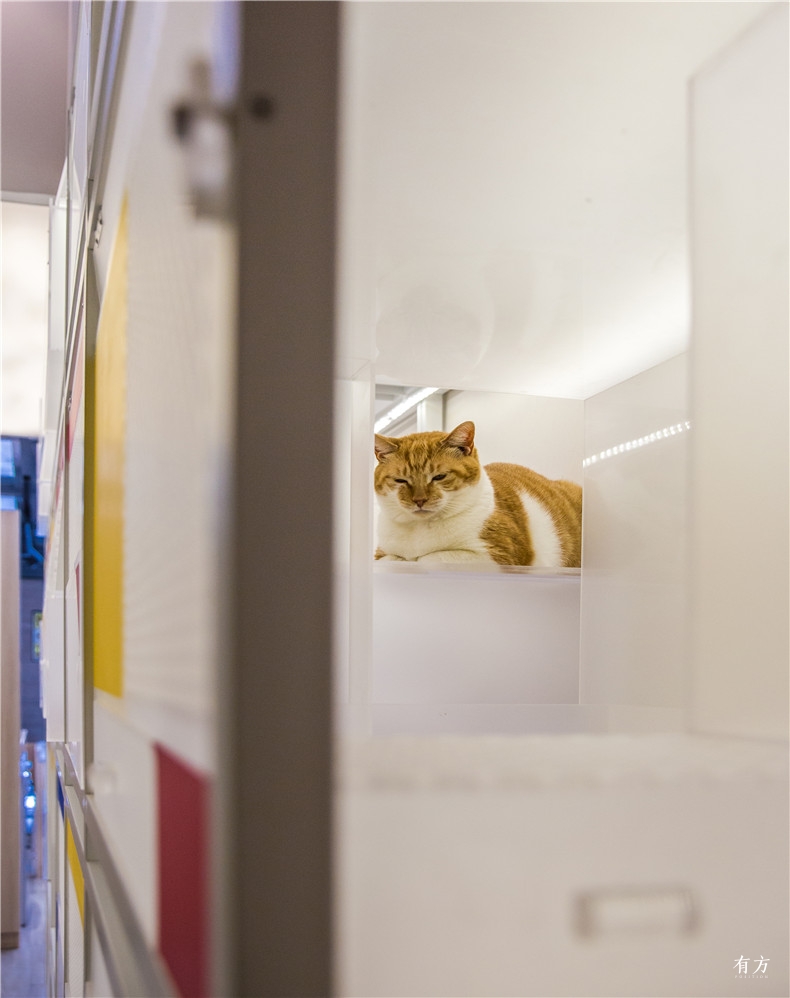

公寓内  摄影:苏圣亮

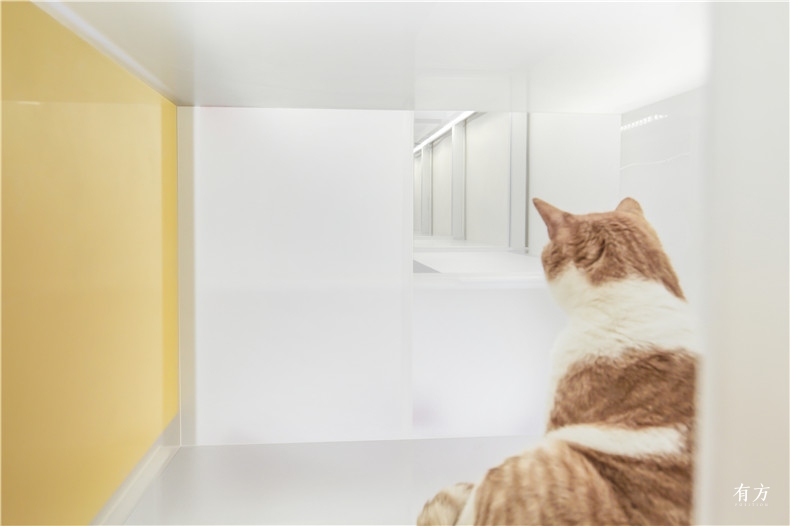

 MG 0218

 MG 0219

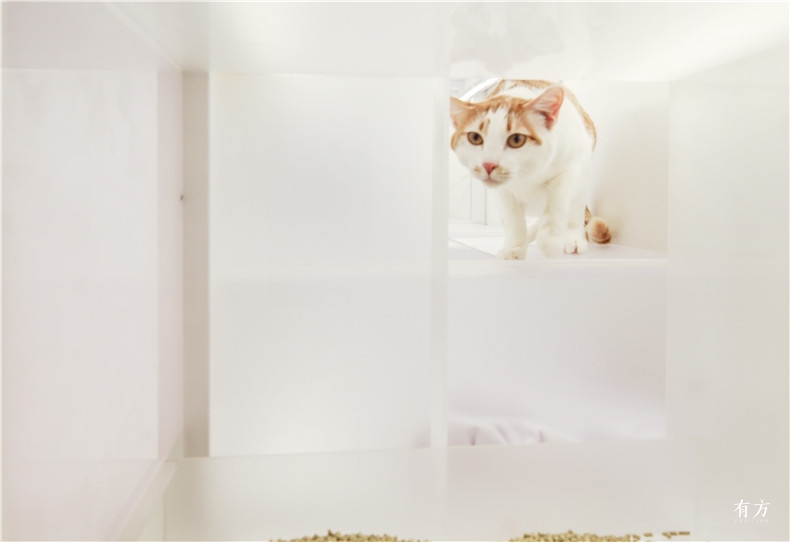

猫咪公寓内  摄影:胡义杰

这个产品在今后也可以单独售卖,整体通过简易的六角螺丝组装而成,拆分打包后可以放入一个15厘米的扁长包裹中,方便邮递与运输。这个单独的“猫盒”内区分了猫窝、猫砂和猫饭区域,为爱猫人士(尤其是养多个猫咪的猫奴)提供了一体化的解决方案。


最后是猫咪的居住单元,由半开穿孔的亚克力板和可以活动的猫盒子共同组成,通过盒边的小型边条形成的细部卡槽与活动穿孔翻板结合,防止猫咪擅自离开猫咪公寓。主人可以向外轻拉盒子,解锁翻板,打开单元格取出猫咪。



紫外线照射灯管设置在猫咪公寓的上方,可以提供杀菌消毒作用,同时在公寓顶部的末端设置了专用的排风扇,确保空气流通与新鲜。在走廊的尽头设置了猫饭专用厨房,与人类厨房分开,这里提供了完备的冷热水、电磁炉、水槽等设施,可以进行专门的猫饭烹饪。



未标题1
猫咪公寓模型  ©华都建筑规划设计

猫之屋相对的是狗之屋,这里有专为狗狗准备的洗澡空间、烘干空间和吹毛空间。在猫屋与狗屋之间为“一米院”,为主卧室提供采光的同时,也在宠物与人类之间打开了一个通道。

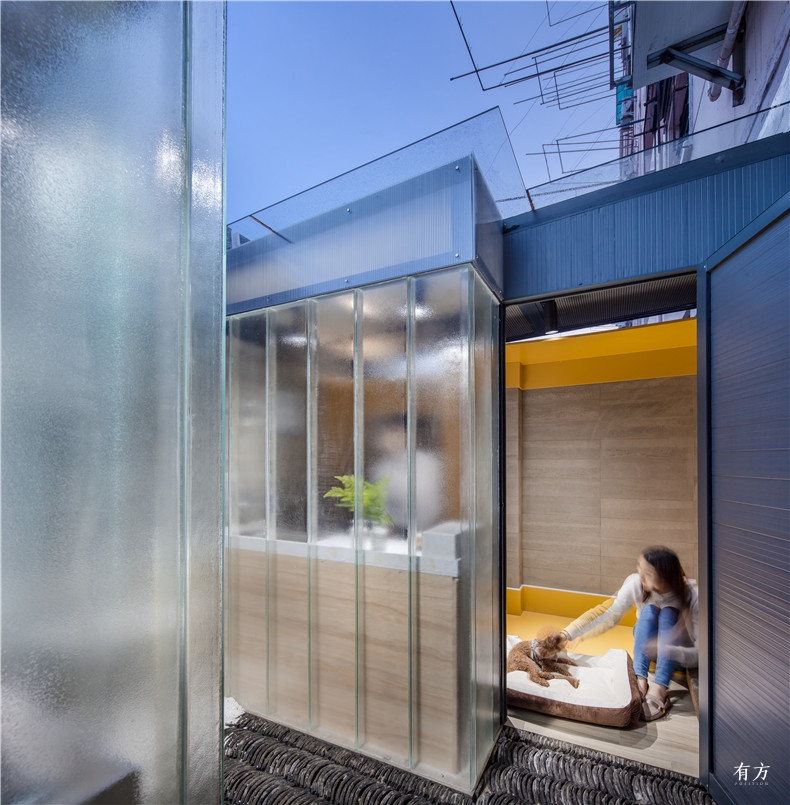

 MG 0188
狗屋  摄影:胡义杰

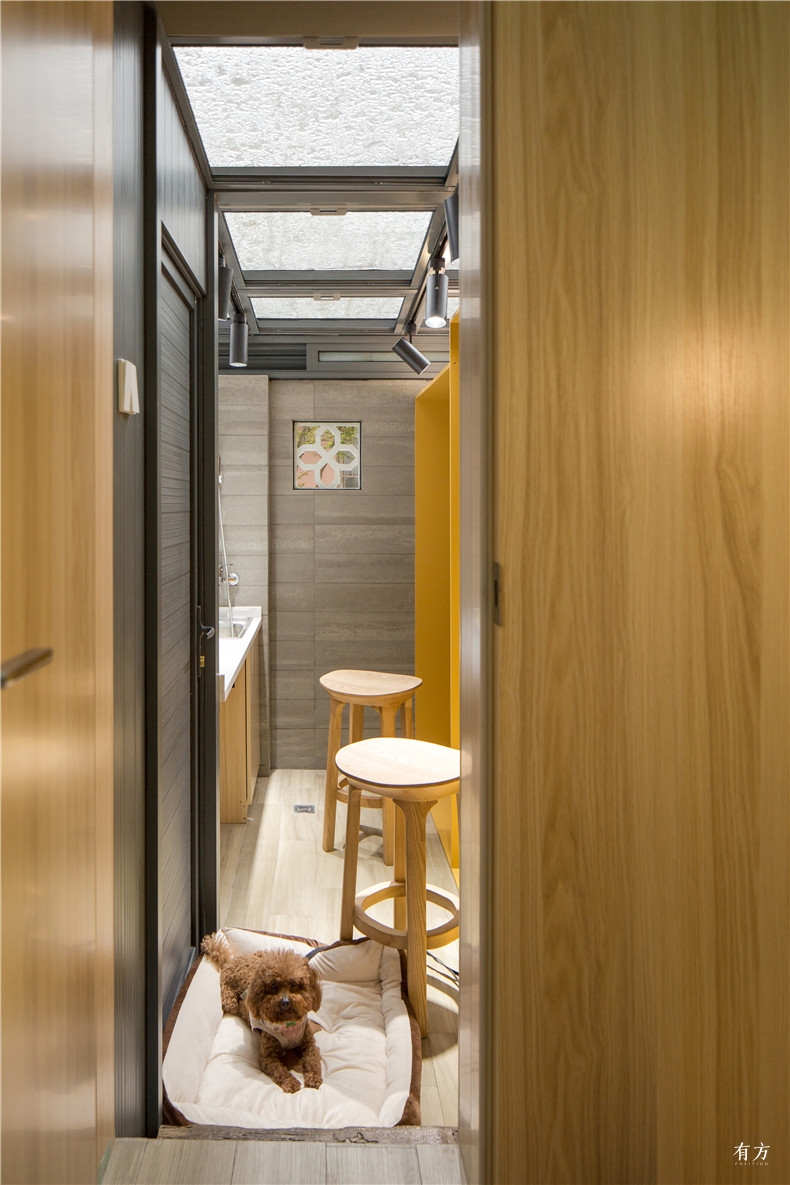

7T2A5974final
狗屋  摄影:苏圣亮



人类的空间

整体建筑空间如同动物柔软的身体曲线,通过不同层级的弧线组织空间。这些弧线的路径同时结合原有建筑的梁的走向,确保了所有建筑结构完整与安全性。同时弧线与拱券也致敬了勒·柯布西耶的经典作品。

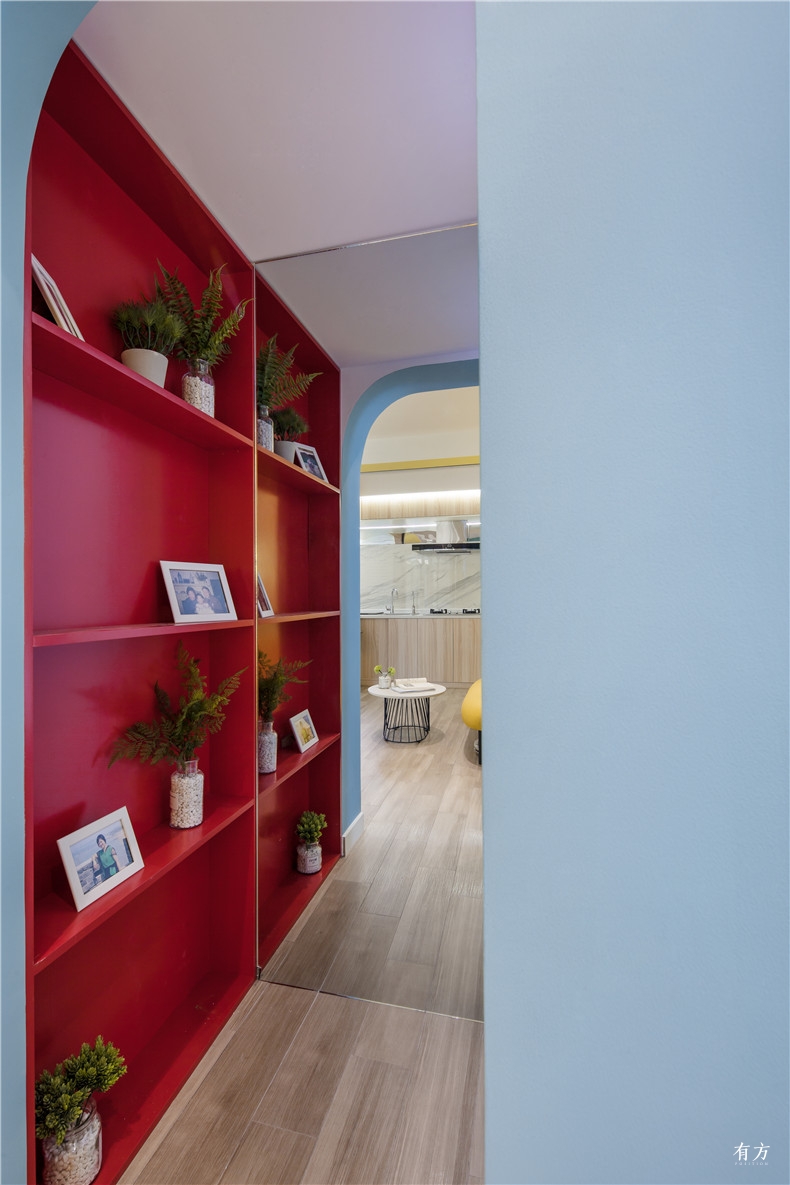

 MG 0014
摄影:胡义杰

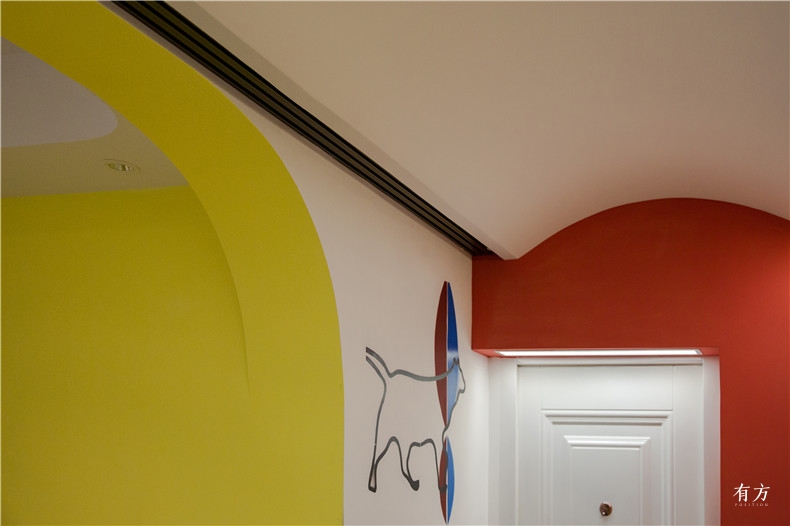

7T2A5666final

7T2A5669final

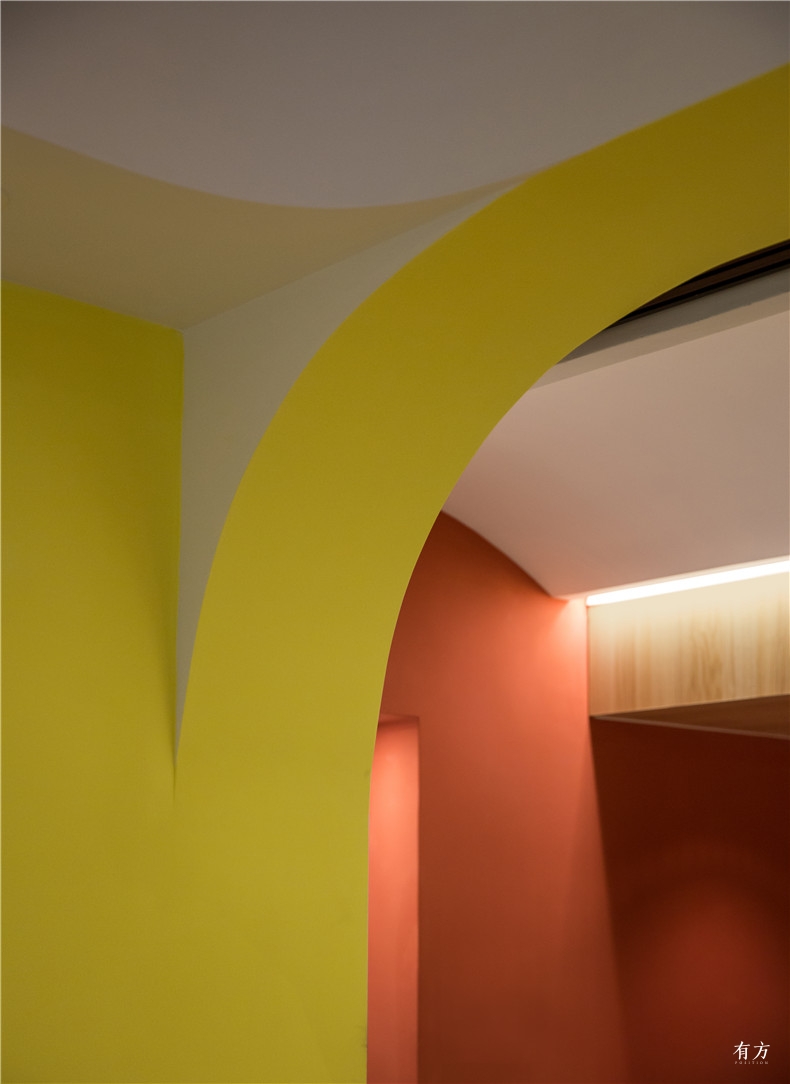

玄关与客厅交界的弧形梁  摄影:苏圣亮

入口玄关顶部设置有一个通长的圆拱,侧壁结合猫的尺度绘制了红蓝尺。客厅结合开放式厨房一体化设计,扩大了原有客厅的空间感受,通过内藏的三连移门可以将客厅与厨房灵活划分。



 MG 6427

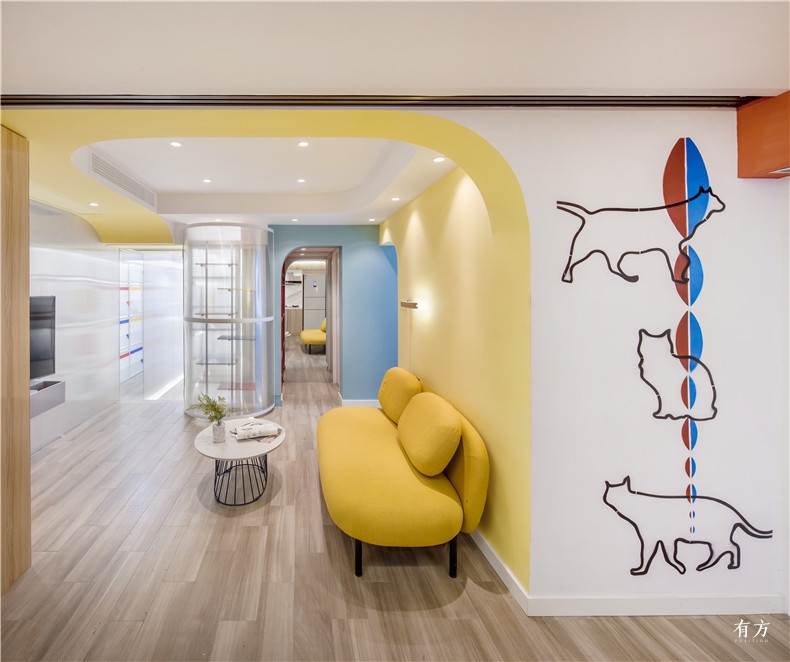

猫咪红蓝尺  摄影:胡义杰
 MG 0019

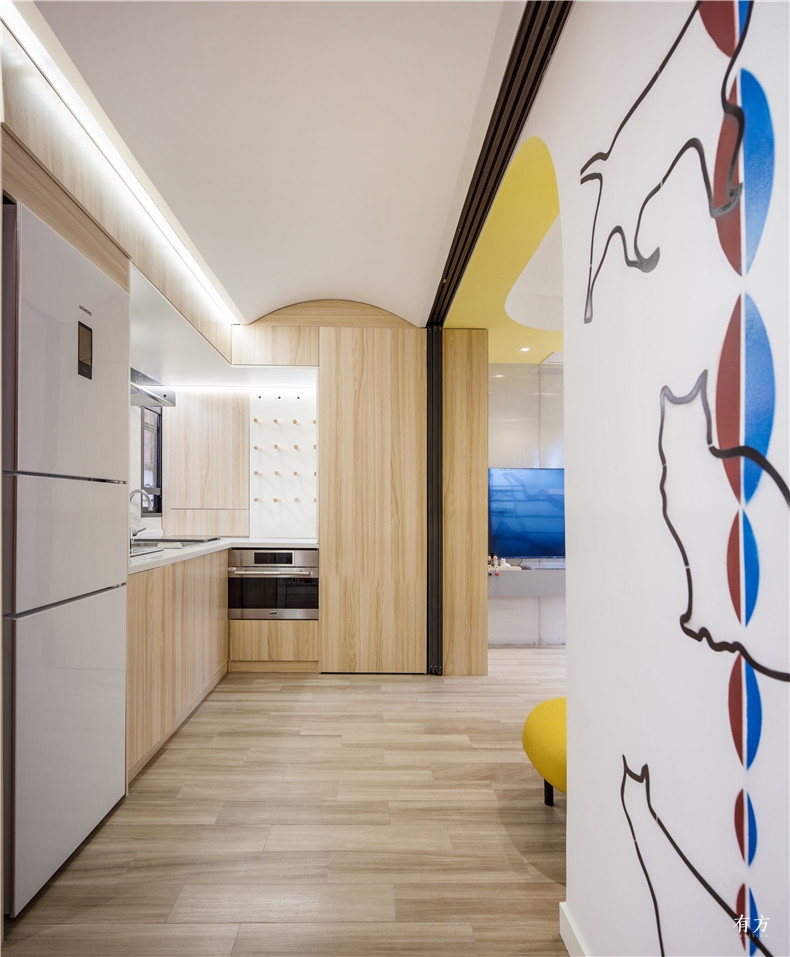

开放式厨房  摄影:胡义杰

通过明亮的色彩提升小空间的活跃度,同时使得空间更加明亮清晰。红黄蓝3种颜色的搭配调和整体空间,引导人行流线。客厅主要配色为黄色与蓝色,通过黄色的丝带游走于天花上,强调整体弧线感觉。蓝色空间的墙面从卫生间延伸出来,插入客厅中。入户的墙面为红色,点亮整个客厅空间。

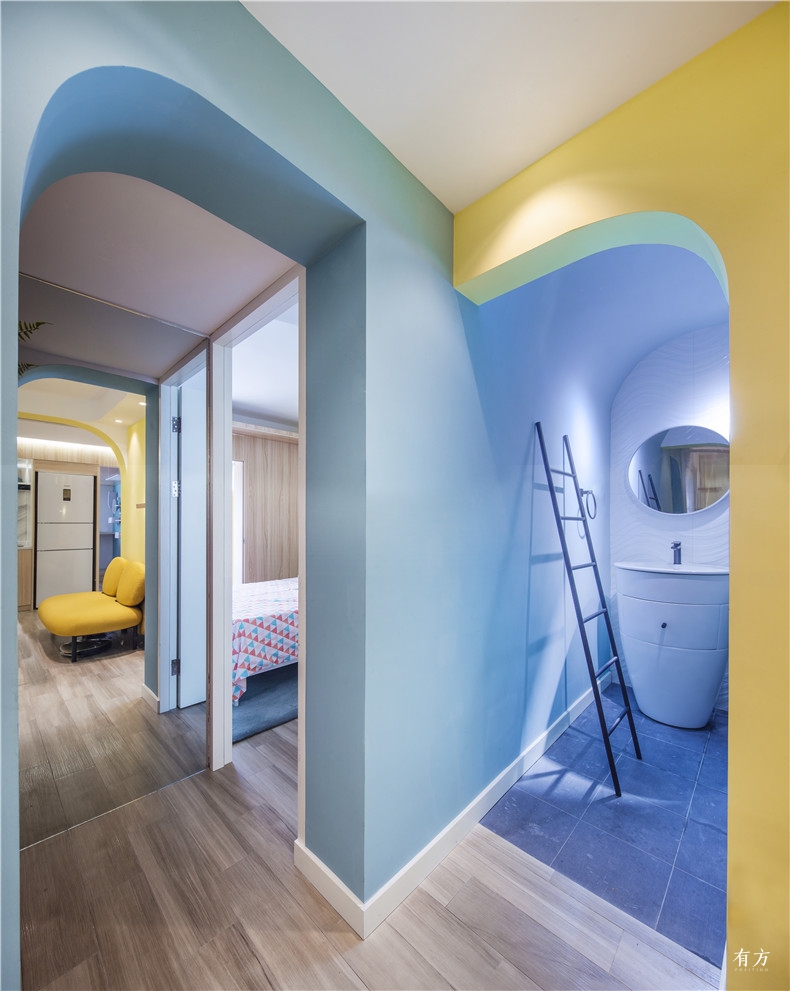

 MG 0004

 MG 0052

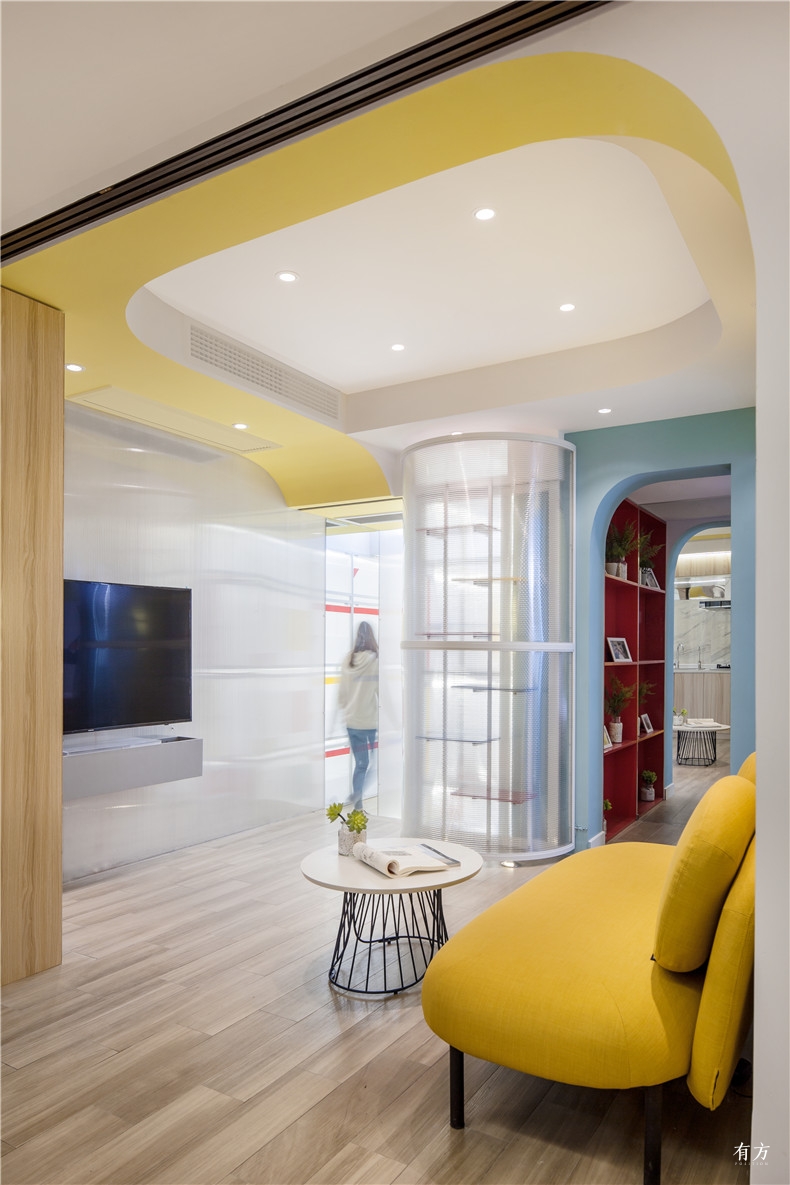

 MG 0017

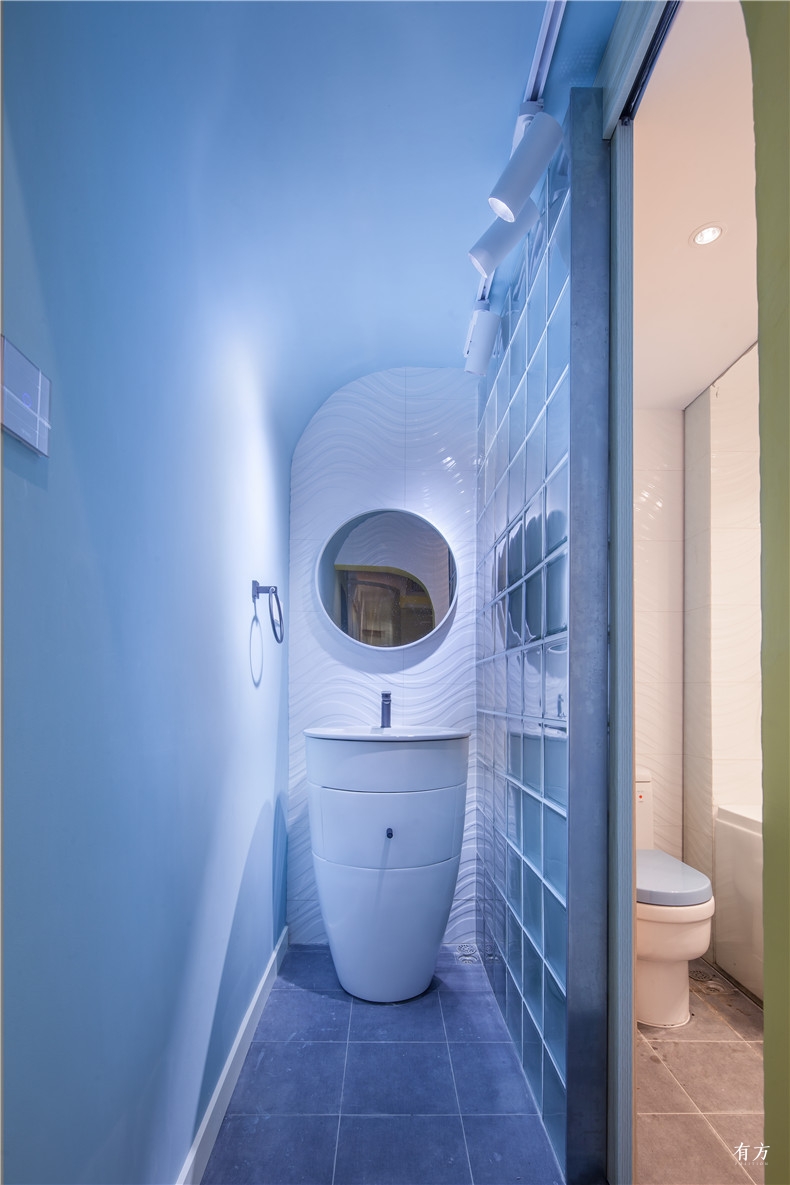

 MG 6439

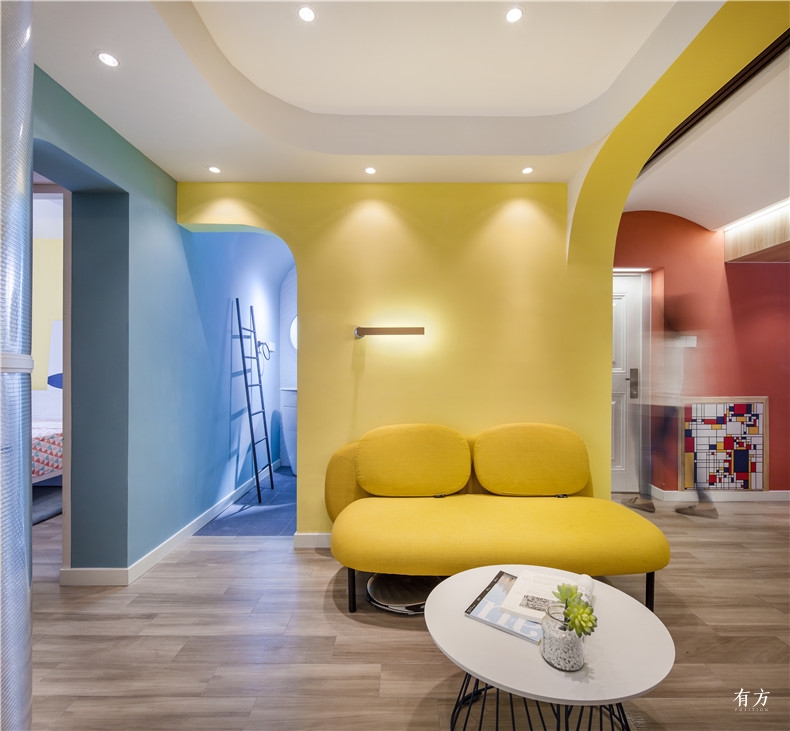

蓝黄色的客厅空间  摄影:胡义杰

卧室主要采用蓝色与黄色的配色,与成品家具搭配。次卧采用翻折床结合地台设计,提供了充足的储物空间的同时,也提供了更多的空间使用方式。结合飘窗设计了超大工作台面,提供了舒适的游戏娱乐环境。





光线的反射与穿透

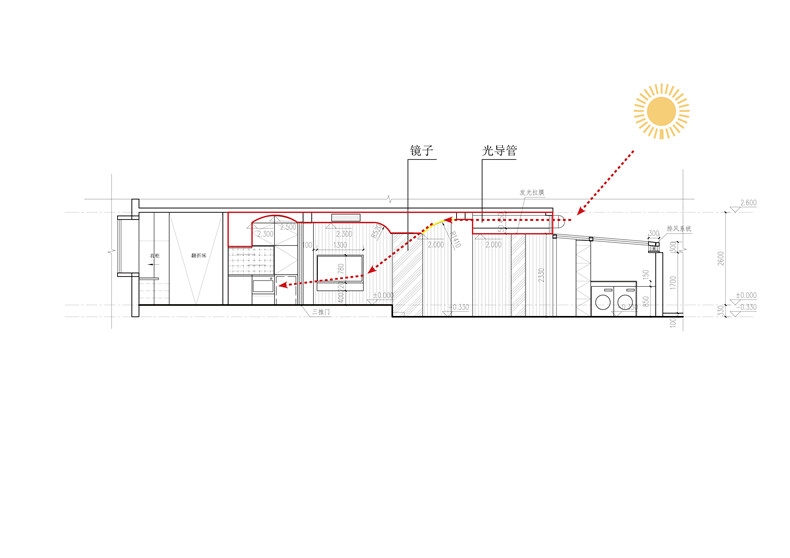

半透明的材质在模糊了不同功能空间边界的同时,也提供了光线的反射与穿透。在吊顶上采用了光导管,将室外光线引入室内,通过顶部的全反射不锈钢,将其反射到室内空间中去。同时走廊的墙面采用聚碳酸酯中空板与镜面结合的方式,将光线漫反射到室内,提高了全屋的照度。镜面同时也将猫咪公寓的一部分景色反射到客厅,可以在沙发上观察到公寓中猫咪的动向。

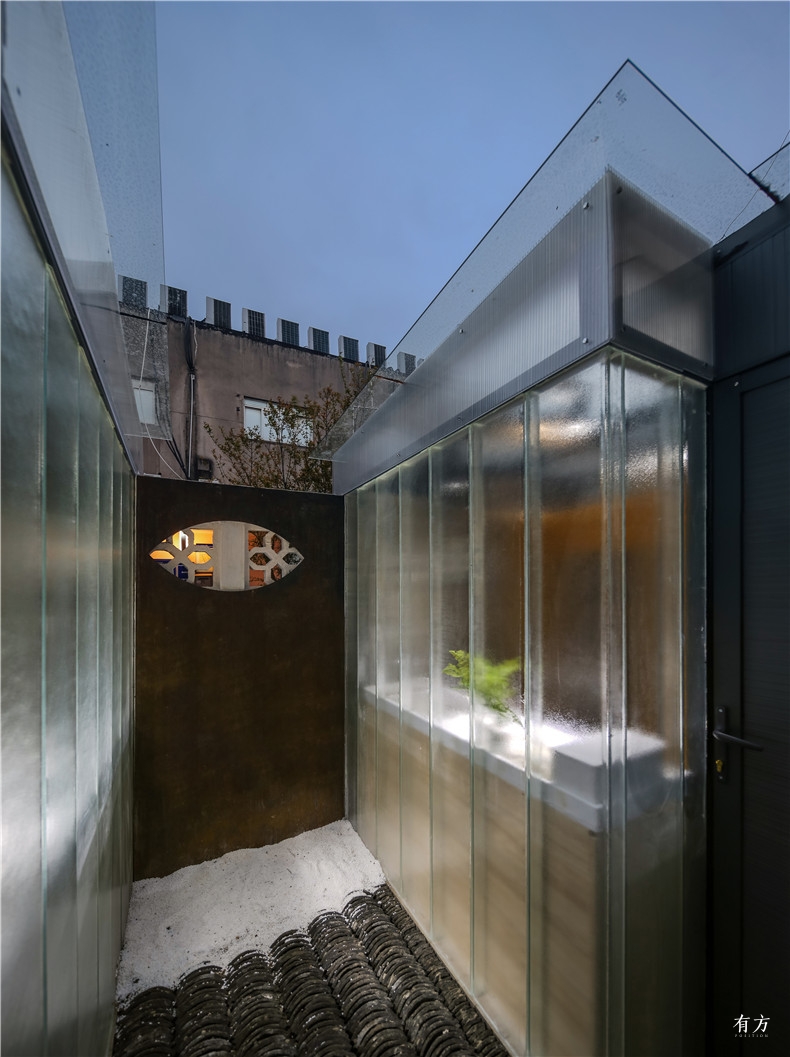

7T2A5547final

7T2A5550final

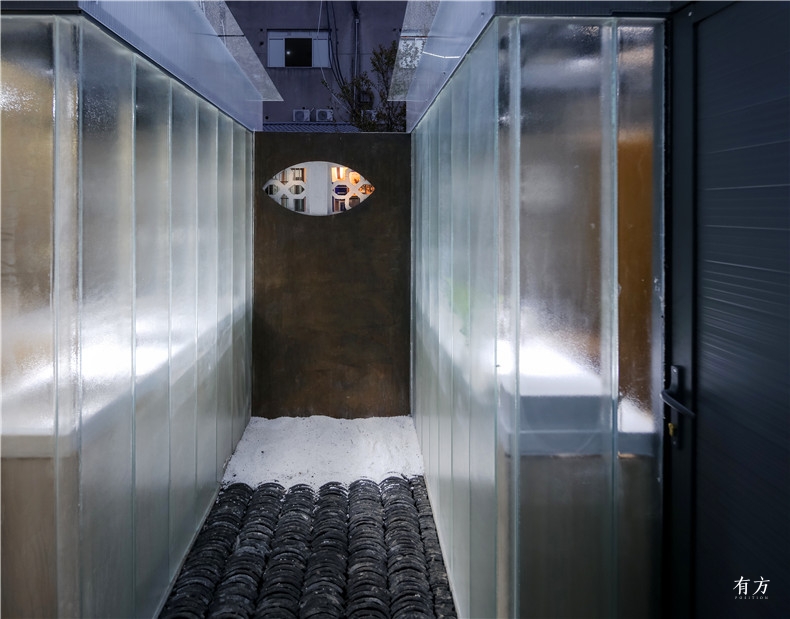

半透明材质外部  摄影:苏圣亮

 MG 0136

 MG 6538

 MG 0141

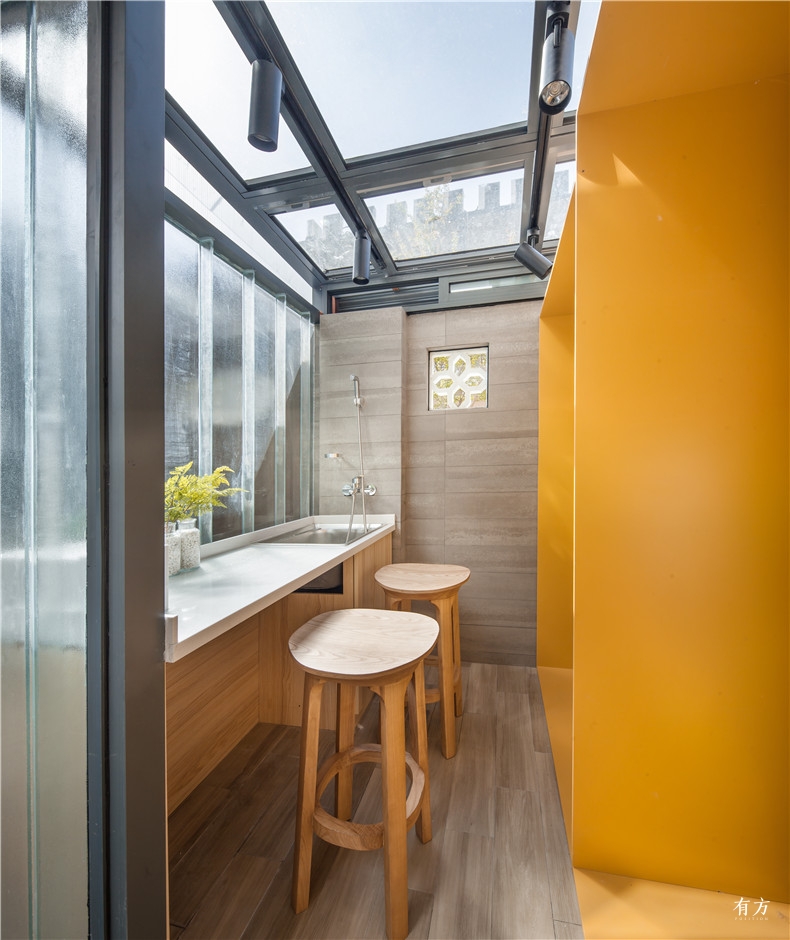

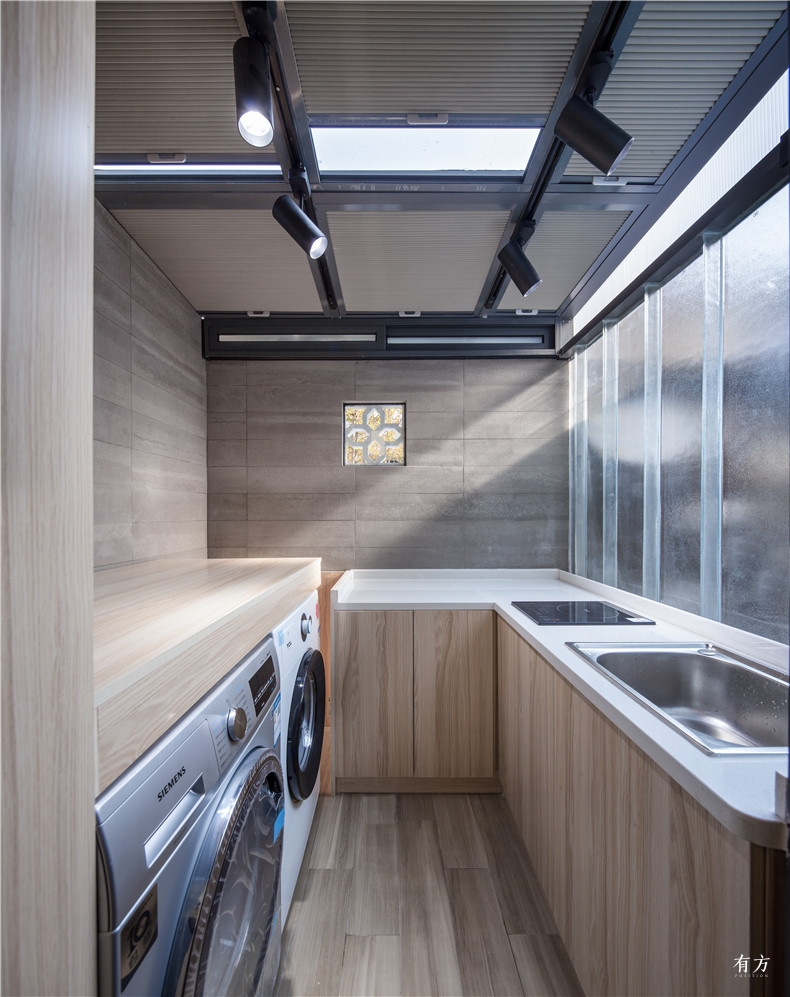

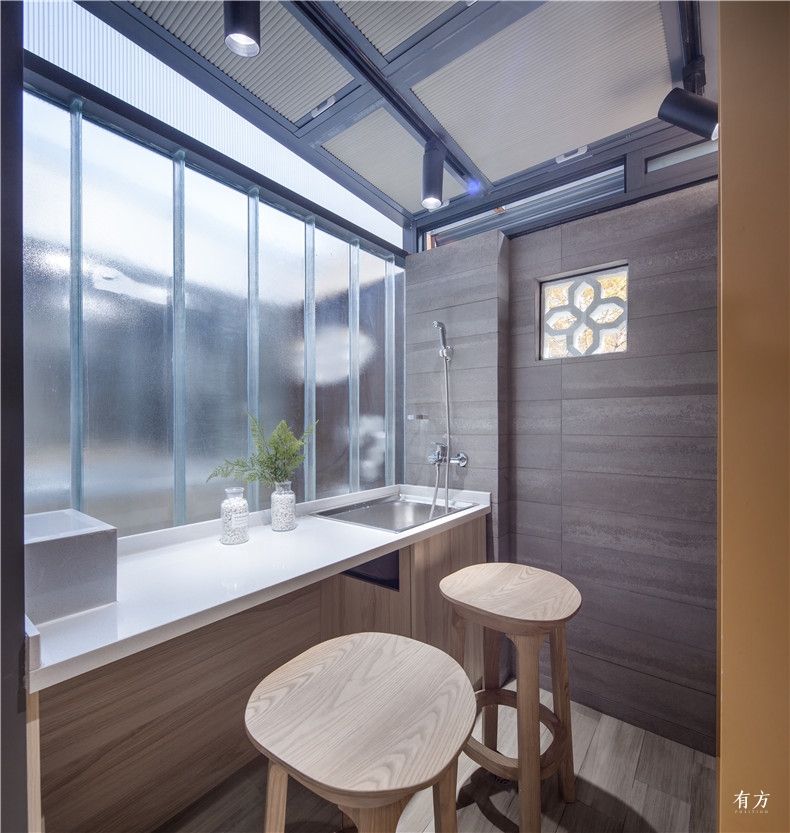

半透明材质内部采光  摄影:胡义杰
 MG 6404

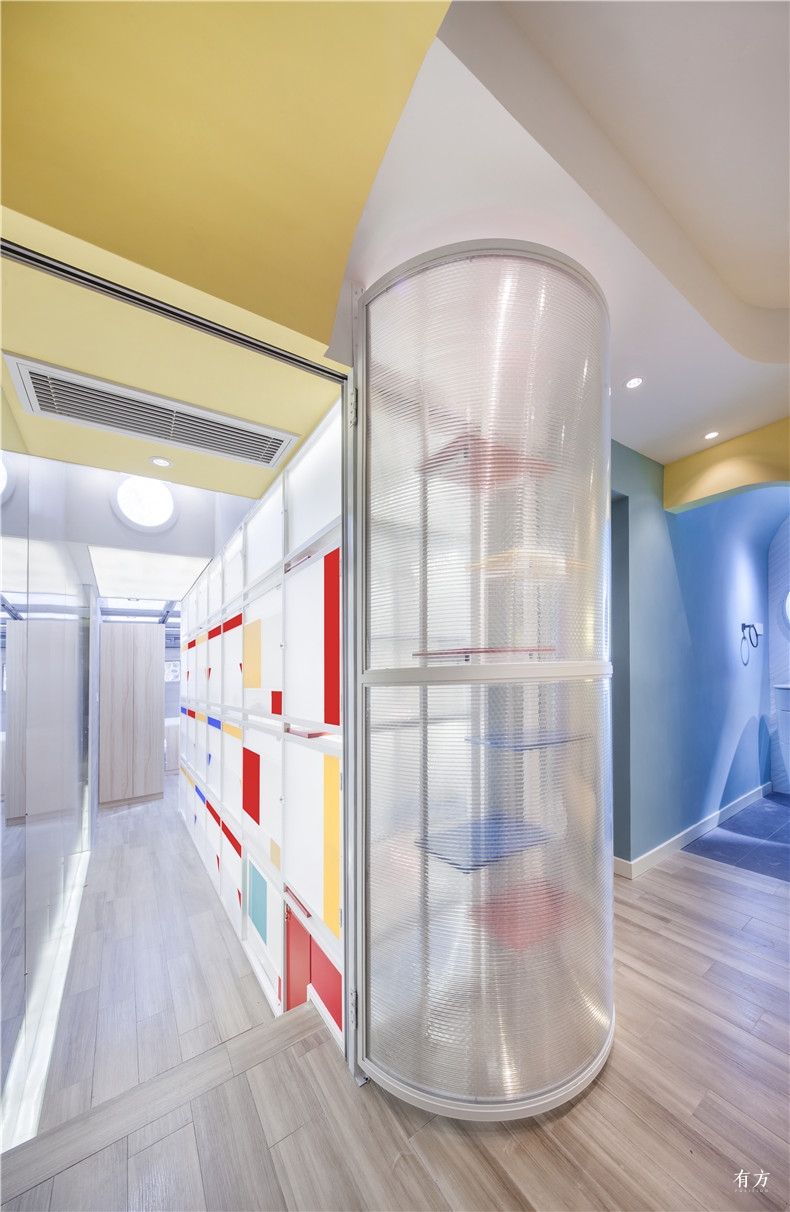

走廊的镜面墙  摄影:胡义杰
立面4.16
剖面图  ©华都建筑规划设计



其他暖心改造的细节

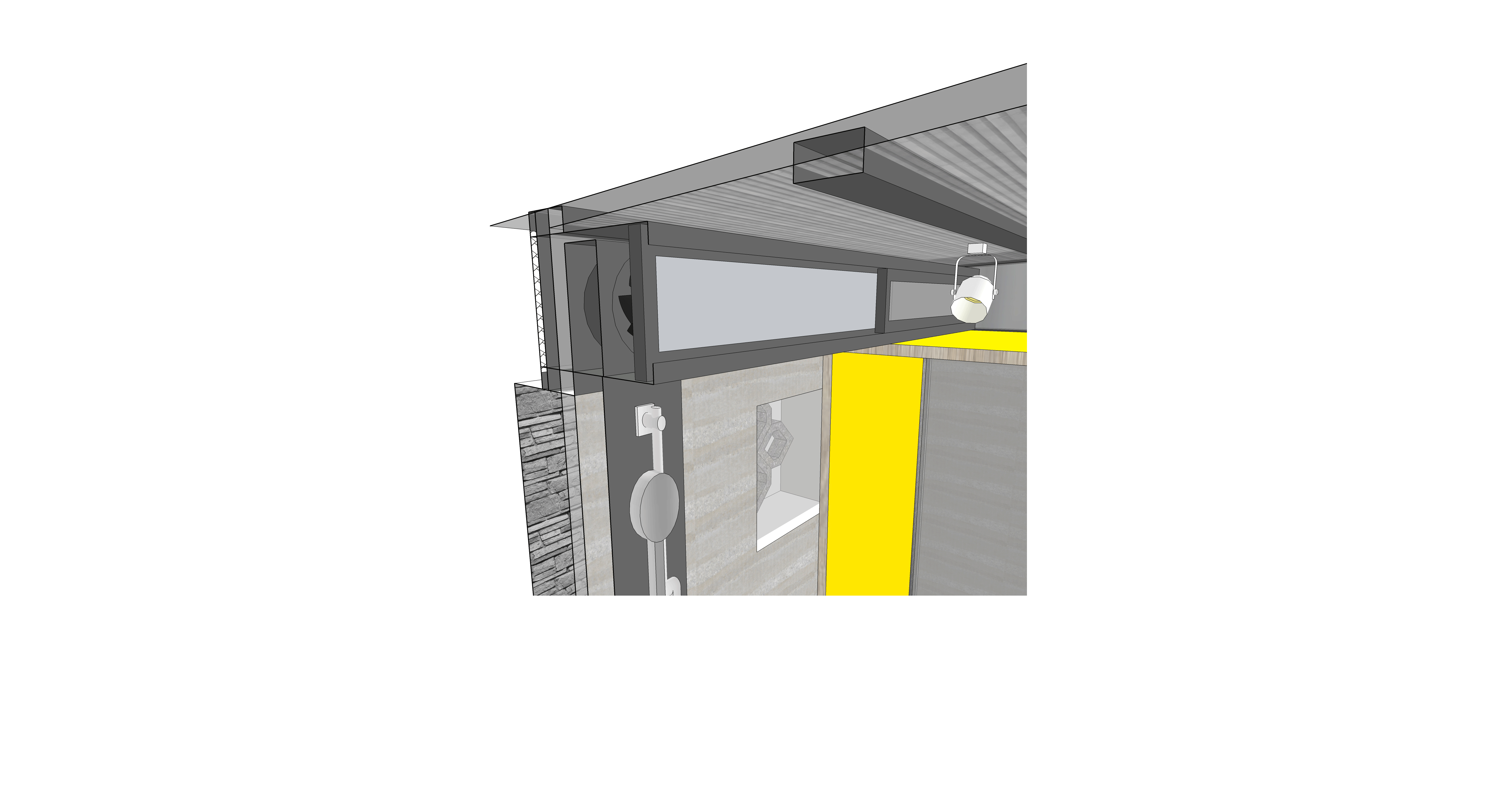

在妈妈房间到狗窝设置了秘密通道,可以让妈妈方便地到达狗屋,并在其中设置了双层门系统,隔绝噪音。在猫狗屋中设计了独有的保温排风扇系统,由最外层的防雨百叶,中间的排风扇和最内部的推拉窗共同组成,确保室内保温的同时提供通风。同时地面采用仿木地板瓷砖,下面为防水涂料层,有效杜绝老公房底层的潮湿问题。



排风  ©华都建筑规划设计



结语

在被不断压缩的人类生活,尤其在拥挤的都市中,生活总是要求人们去放弃很多东西,同时人们又被欲望驱使着,追寻着更大的房子,更高的收入和更攀比的朋友圈,转而形成了焦虑的日常。但是这个“48平方米高密度人宠的优雅混居”传达出这样一个态度:无论在何种困境里,利用已有的资源,通过合理设计可以带来希望。

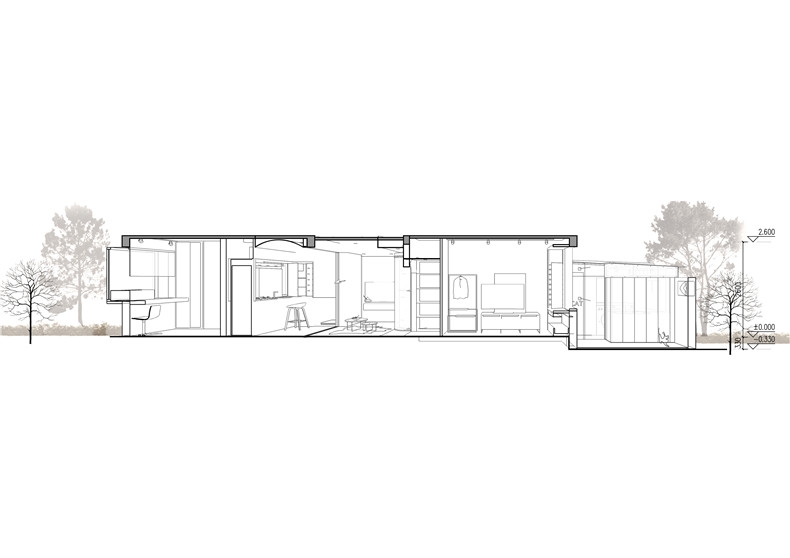

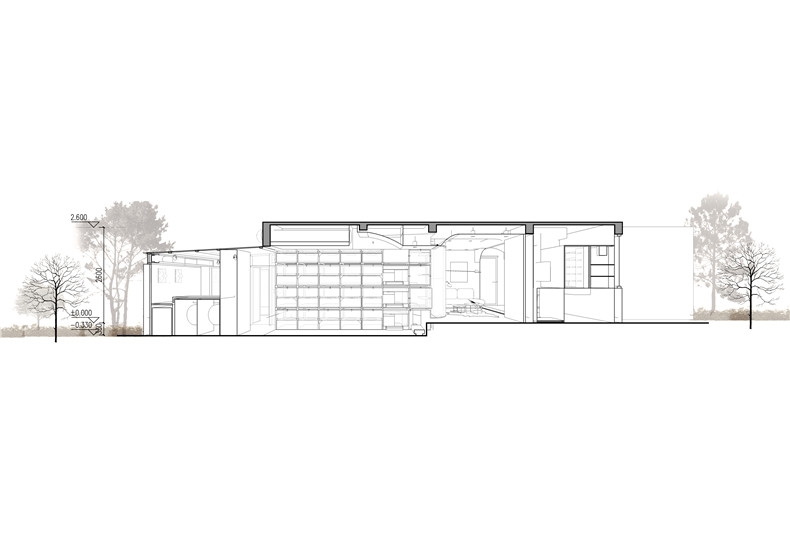

剖面111

剖面222
剖透视  ©华都建筑规划设计

立面2-2

立面8-8

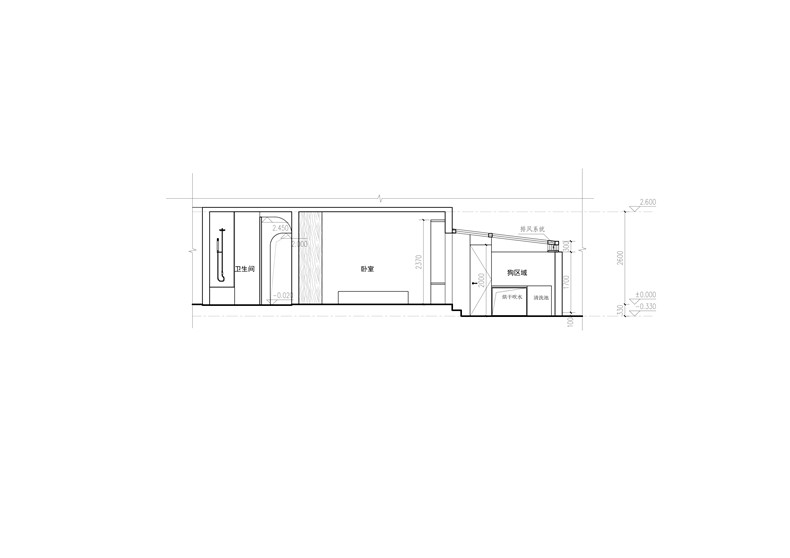

立面9-9

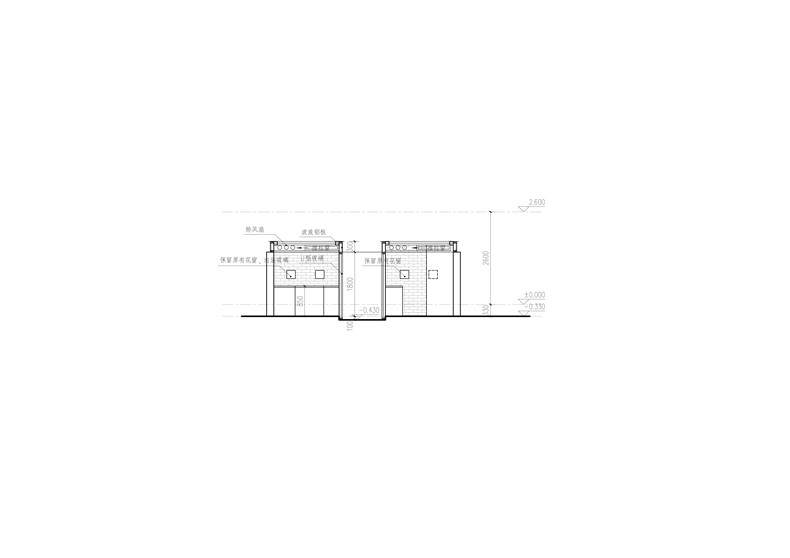

立面3-3

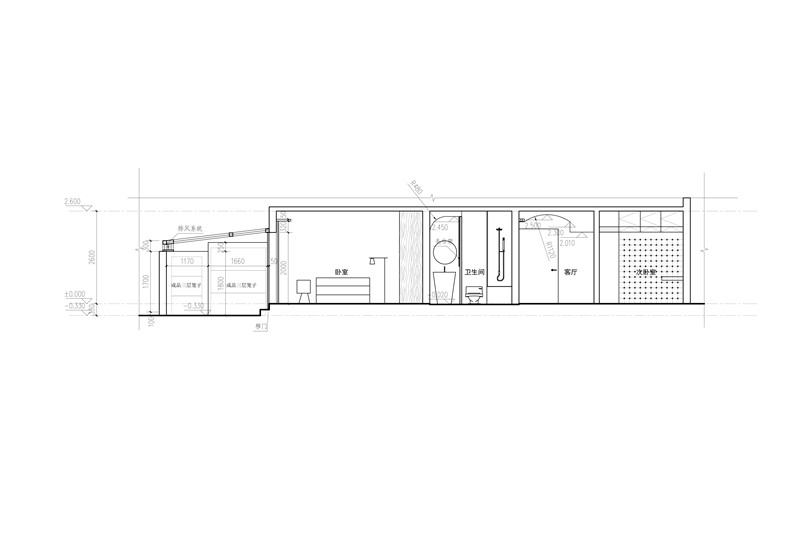

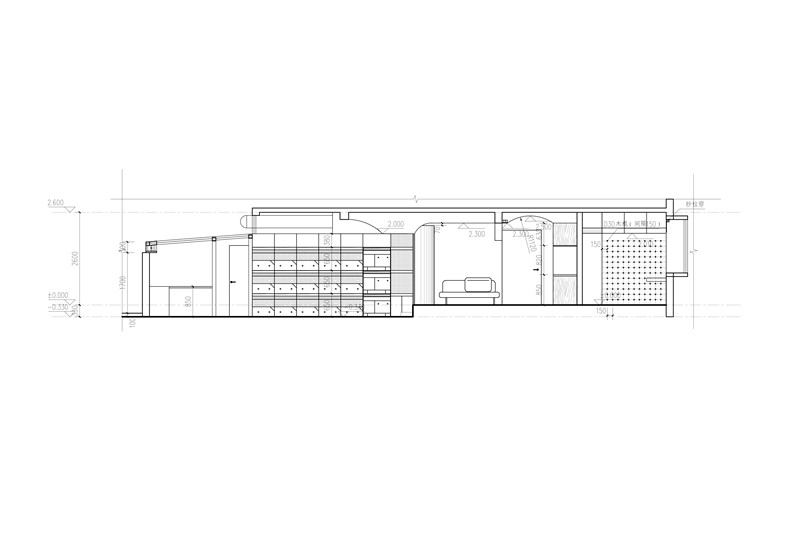

剖面图  ©华都建筑规划设计



项目名称:宠物之家
建筑事务所:上海华都建筑规划设计有限公司
主创建筑师: 张海翱、徐航
项目详细地址:上海市
项目完成年份:2018
建筑面积:48平方米
结构设计:汪国勋(上海华都建筑规划设计有限公司 结构所所长)
软装设计:刘琰(造作)
瓷砖设计:东鹏瓷砖
开关&LED灯:公牛装饰开关、公牛爱眼LED灯
装修工程:上海沪佳建筑装饰—丁国华(施工总负责)、徐林(油漆工)、邢陀明(电工)、蒲昆伦(木工)、何永元(泥工)
光导管提供及安装:苏州中节能索乐图日光科技有限公司、江苏心日源建筑节能科技股份有限公司
软装提供:造作 ZAOZUO、 刘琰、陈震、孙晋洲、黄玉莹
瓷砖洁具提供:东鹏瓷砖、东鹏洁具
猫盒制作:上海金容广告传媒有限公司
特别感谢:王赋、何颖、霍靖怡
宠物专家指导:段晓天
建筑摄影:苏圣亮、胡义杰、徐航
建筑动画:光辉城市
