廊桥泳池,度态建筑
编者按:“廊桥泳池”这一设计的构思,源自建筑师在颐和园长廊的过往游历,以及黔东南侗族廊桥的漫步体验。这一创作,提取于自己记忆的碎片,再次发现并突破过去的经验,形成新的概念。
当业主委托建筑师在天颐湖边设计一座泳池时,多数人头脑中都是一个矩形水池,作为建筑的附属并置一侧。然而,值得一提的是,这一设计基地选址于泰山脚下,拥有3000平方米的水面,一年到头却只有三四个月的经营时间。在无水的时候,是否也能成为园区一景,而非一块地上的“疤”?甚至,在冬季还可以成为一个溜冰场,充分发挥这个泳池的价值,挑战泳池的常规类型。
从场地的条件出发,泳池位于一个周边比较空阔的区域,向湖边倾斜,场地高差较大 。建筑师希望泳池的建筑物尽量不要遮挡泳池外游客的视线,让他们仍然能够欣赏湖水和对岸花海;与此同时,还能让泳池内的人欣赏到湖面全景。

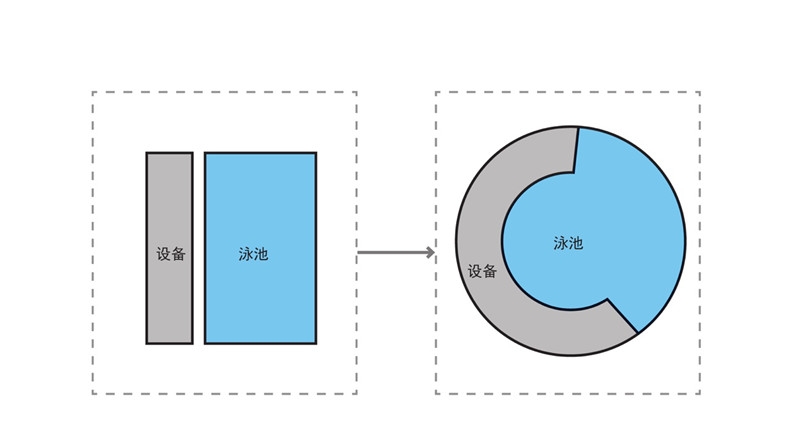

泳池与设备的构思

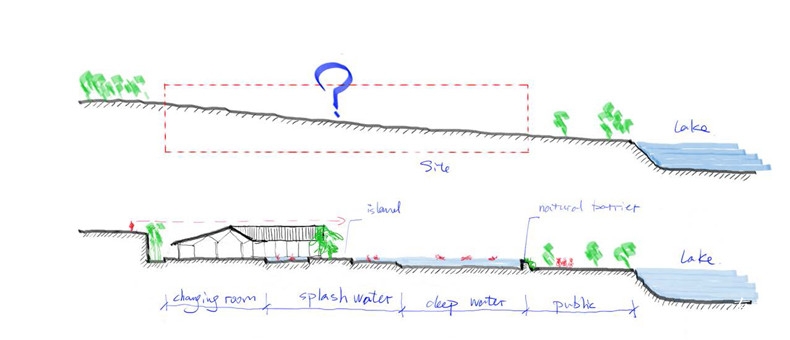

高差处理
在对泳池类型和基地文脉的分析思考后,设计概念逐渐浮现并清晰起来——即一个圆形泳池,与其配套建筑咬合,形成一个完整的圆,使得泳池内的人欣赏湖面和花海全景的同时,让建筑“怀抱”泳池的中心戏水区。冬天时,结冰的水面则是成为了一个圆形的溜冰场。在剖面上,设计利用高差,使建筑“藏”于景观中,泳池外游客的视线能够越过优美的建筑屋顶,延及到湖面和对岸的花海。
由于戏水池圆形和整体建筑控制圆形之间圆心的错动,建筑物屋顶呈现出不对称的形态, 即在双坡内侧(面向泳池侧)是标准的圆锥面,而在外侧是一个截面连续渐变的、同时屋面坡度保持一致的三维曲面。其木结构空间桁架形成的弧形整体造型,增加了结构的刚度。但是,这却造成檩条排布和布瓦的问题,因为瓦片之间随着弧面角度的渐变,搭接的面积会越来越小,一味顺着逐渐张开的旋转角铺瓦,就会超过防水所需的最小搭接面,建筑师并不想把瓦粘在屋面上,那样不利于木屋架透气,瓦完全成了形式的附庸。最终的解决方案是在瓦片搭接面积达到排水临界值之前,插入一条新的弧向檩条,以保证屋面的防水及布瓦,都能够自然有机地顺贴在屋面几何形式之上。

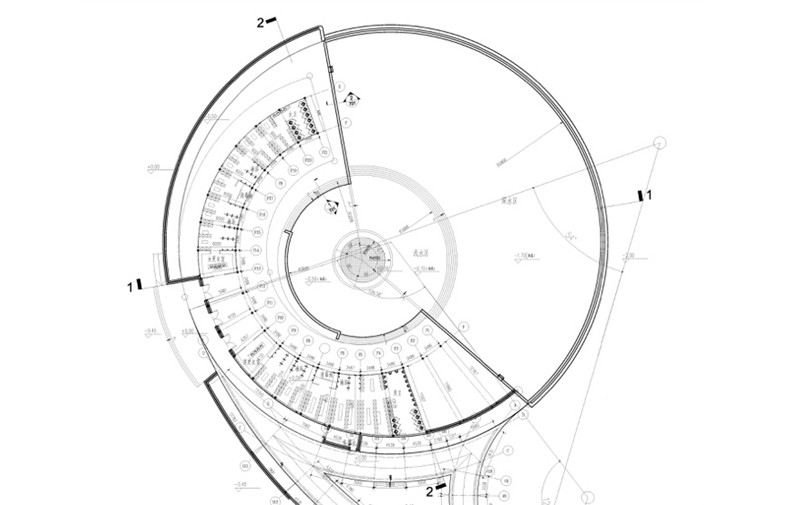

首层平面

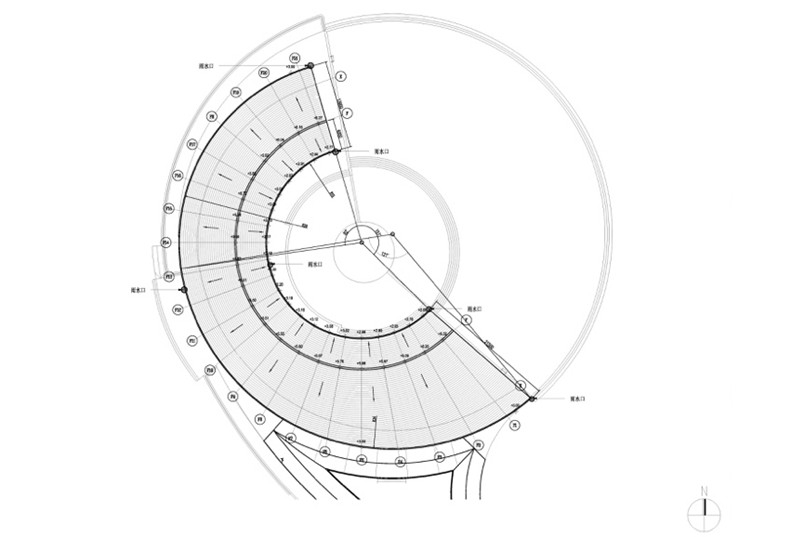

屋顶平面

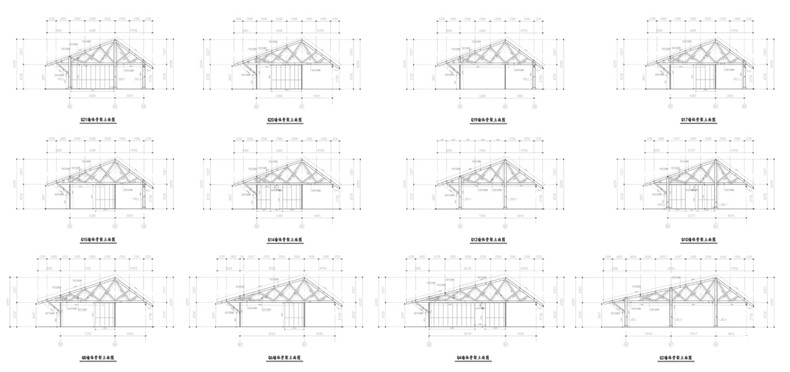

木构架剖面

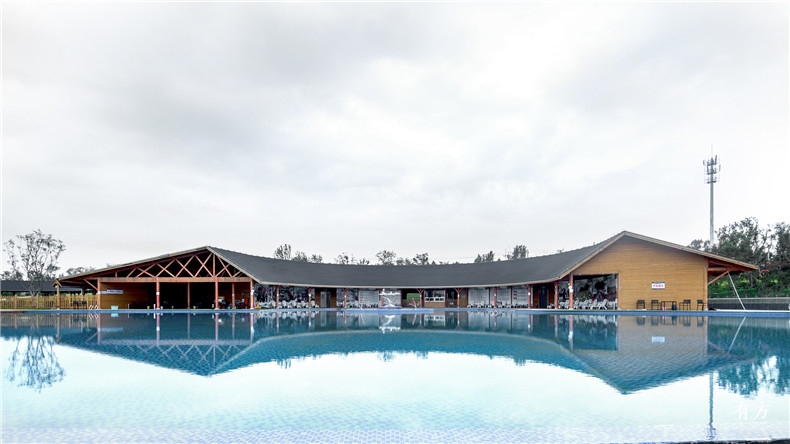

建成后的泳池

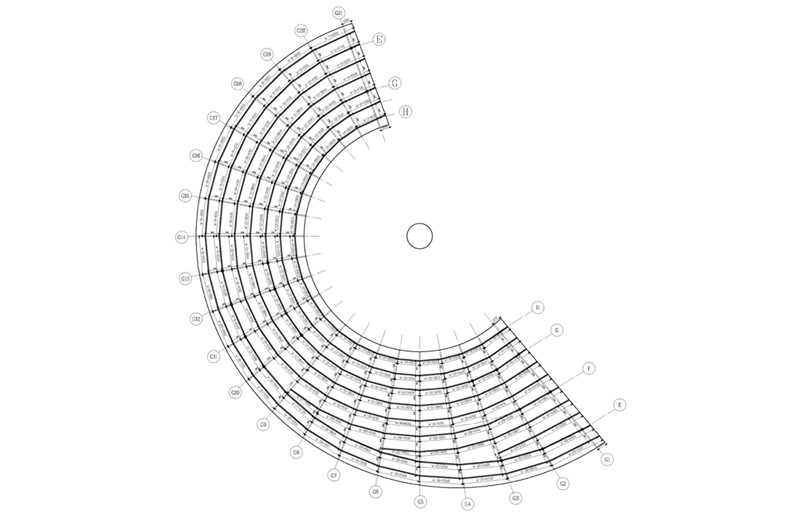

屋梁平面图
泳池的概念毫无悬念地顺利通过。戏剧性的是,建筑师又接到了另外一个设计任务,即在泳池的南侧设计一个观景长廊,长廊的起始、走势和终结,需充分考虑和周边环境的关系。在充分分析了长廊内游客的来去后,发现当未来景区的西门开放后,会有一部分游客从长廊进入泳池;同时,从北门主入口进入景区,途经泳池的游客也需要进入长廊,继续南行。此外,原有方案没有发挥水边的优势,游艇码头和长廊路径的关系也不好。考虑到泳池和长廊的关联性,是否可以把二者合成一个建筑物来设计?
于是设计沿着湖边重新规划长廊路线,并让长廊在游艇码头的出船口,变形成一个廊桥,直至尾端收成一个闭环的小花园。

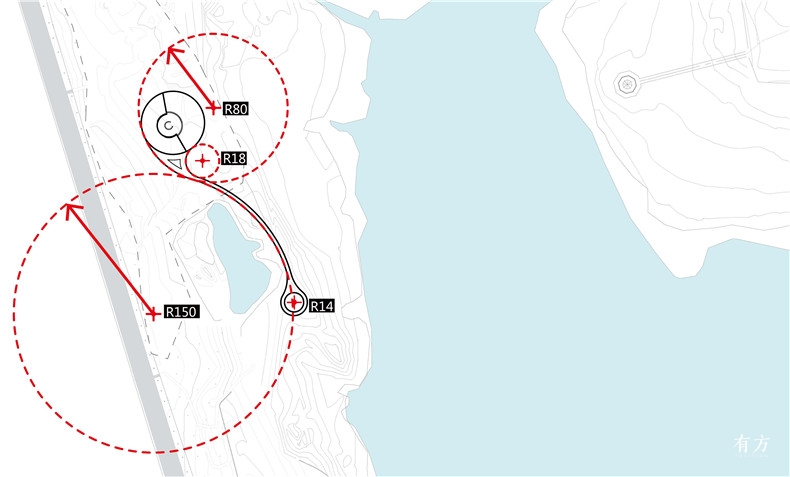

整体分割成相切的弧段

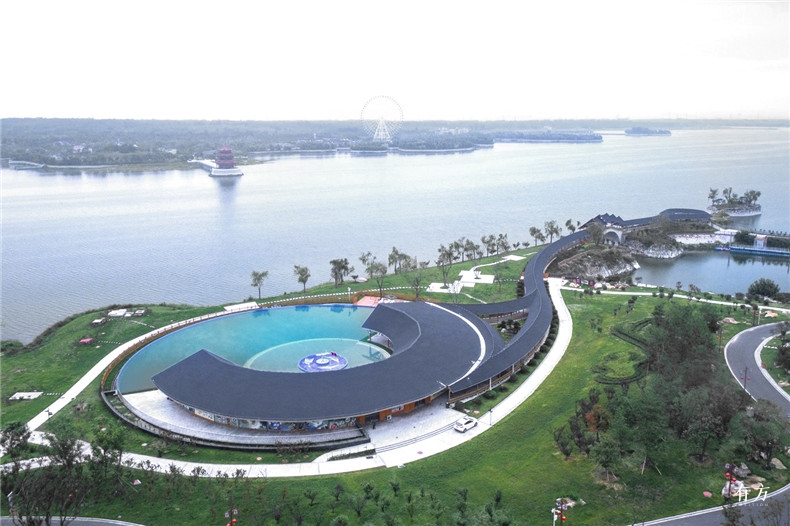

整体鸟瞰

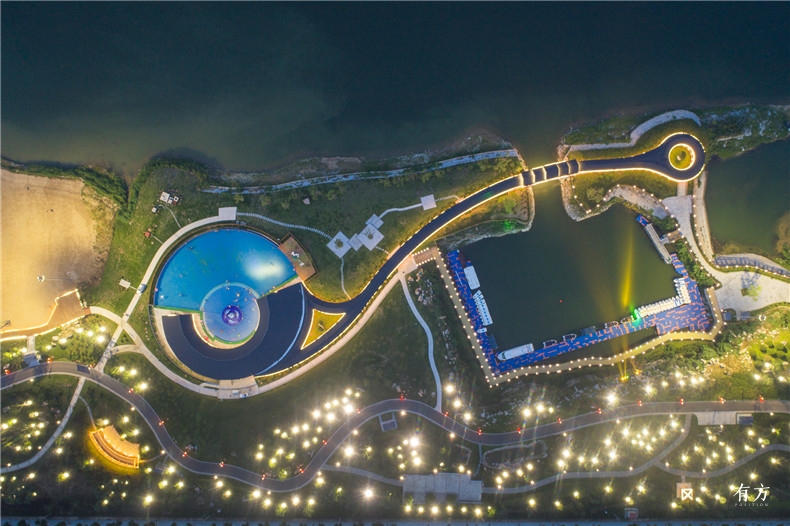

夜景鸟瞰
概念成形之后,一系列建造实现的问题接踵而至。首先,长廊在300米的长度上,如何能保持曲线的平滑优美?其次,长廊双坡屋面的曲线,如何与泳池建筑的非对称的双坡屋面流畅连接?又如何与端部的圆形花园顺滑过渡?设计重新回到了最基本的圆形,把建筑物整体分割成一个个相切的弧段,并在长廊和泳池交接处,通过一个三角园子,使泳池的外屋檐,与三角园子的一段廊道双坡顶的屋檐无缝相连,形成顺应几何形式的排水沟,避免了长廊的双坡屋顶直接撞到泳池弧形屋面的尴尬。长廊双坡屋面的外侧延续成为终端圆形花园双坡屋面的外侧,同时设计了一个基于三角形多面体的构造形式,填充圆形屋面的内侧和长廊过渡屋面的外侧之间的三角形区域。在充分考虑了木结构构件之间的最小安装角度以及施工过程等多个因素后,实现了屋面木构件的结构形式之美。

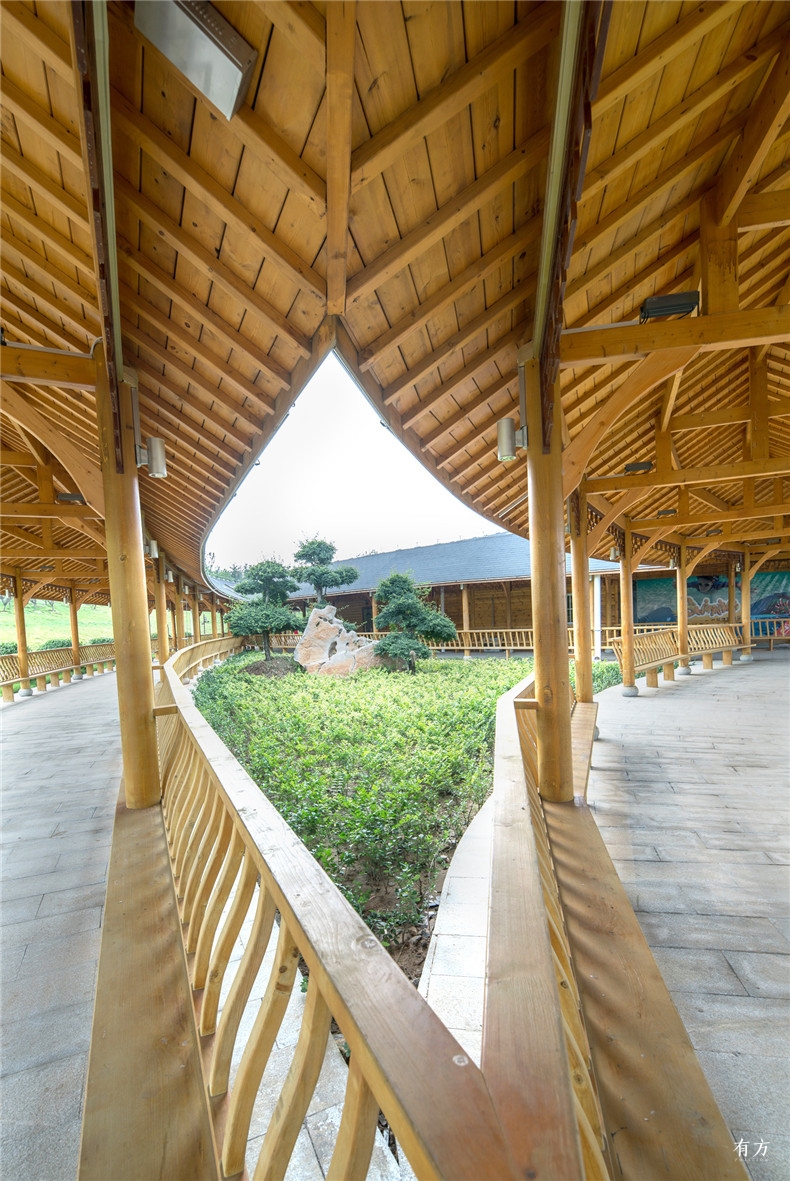

与三角园子的廊道双坡顶的屋檐无缝相连

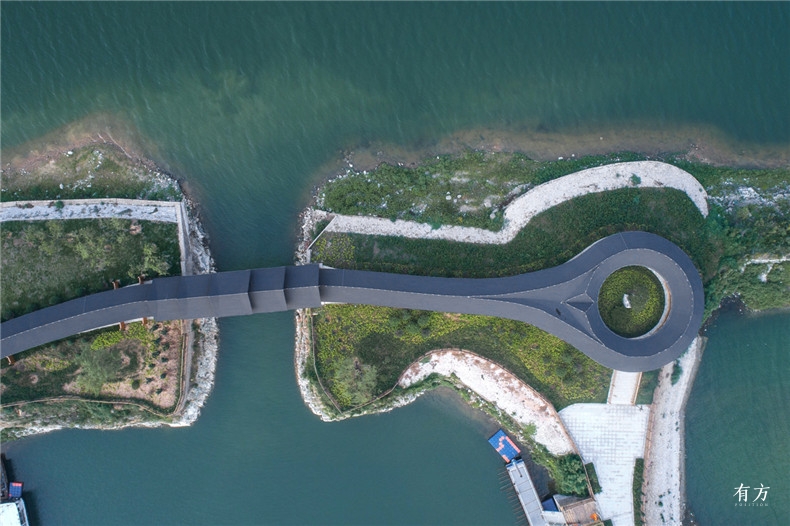

俯视鸟瞰

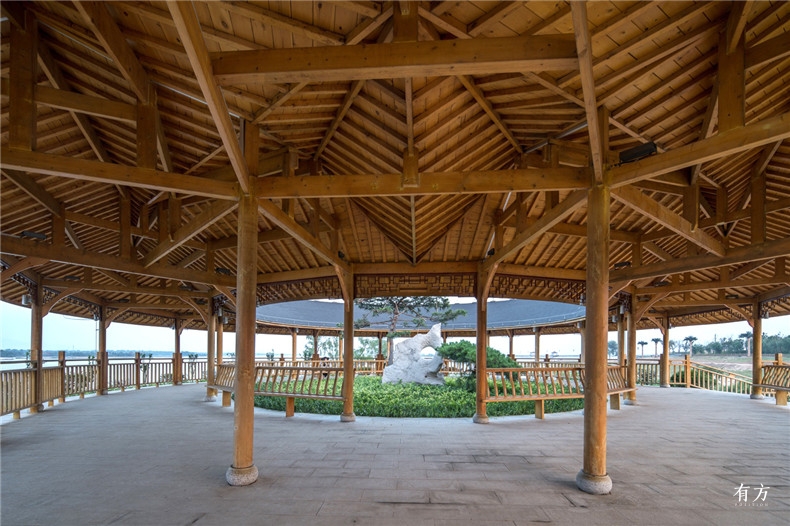

望长廊尽端的圆形园
回到长廊本身的设计,设计团队希望其形式尽可能的简单,要能够融于环境中,增加景观的层次,让游园过程更加舒适,不过度设计这建筑中最长的部分,如同书法中的飞白,一笔带过,看似随意,实则深思熟虑。

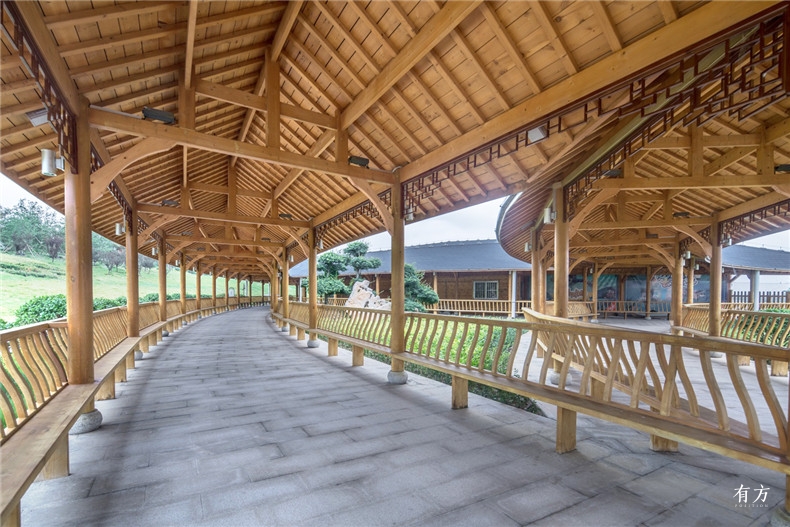

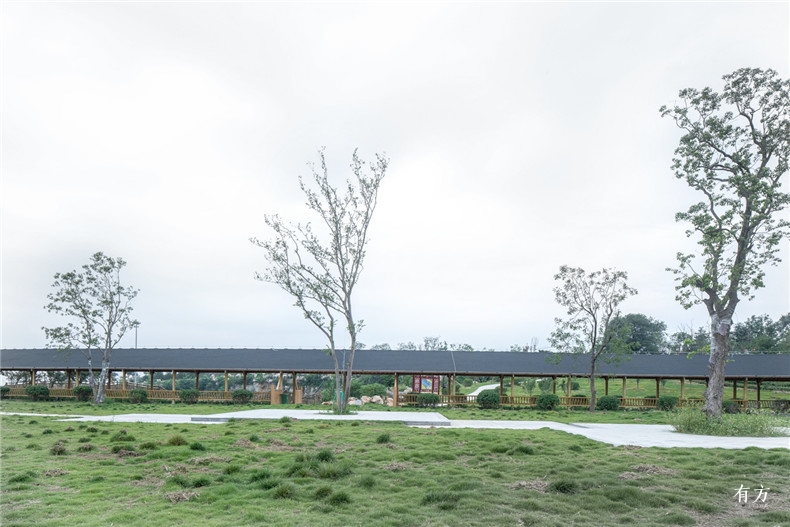

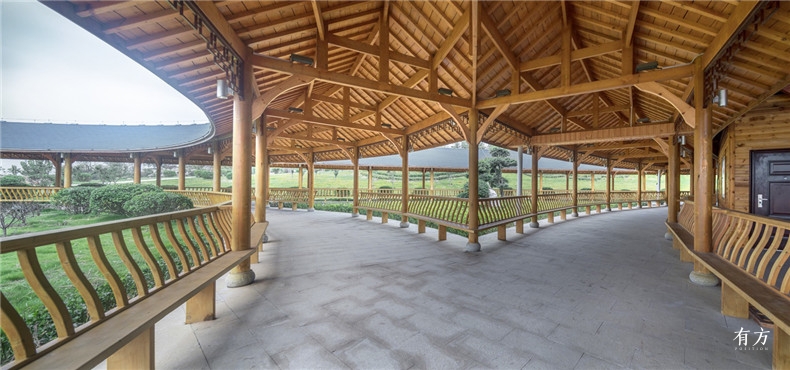

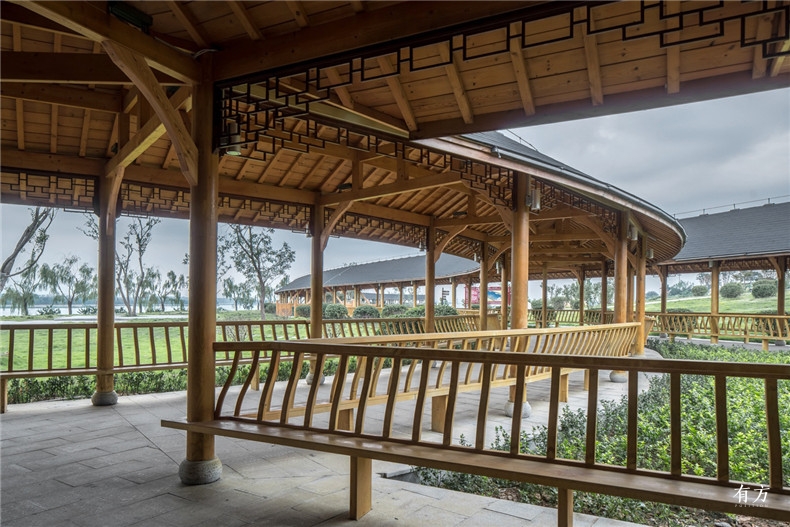

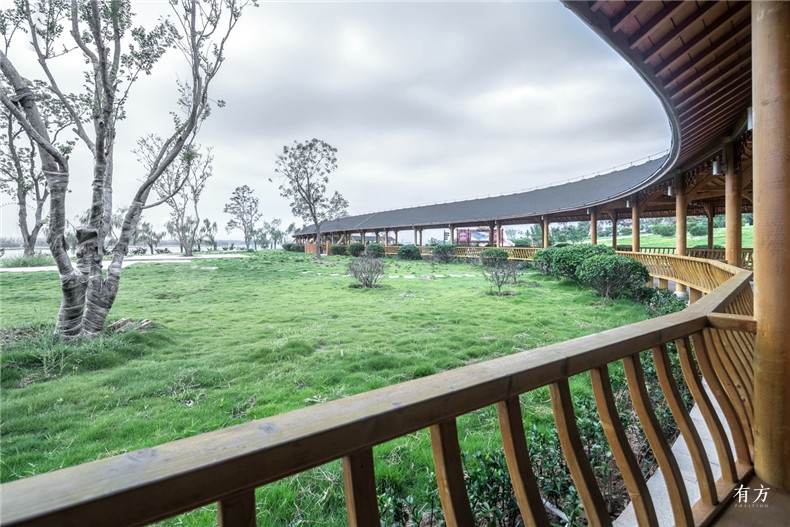

长廊局部

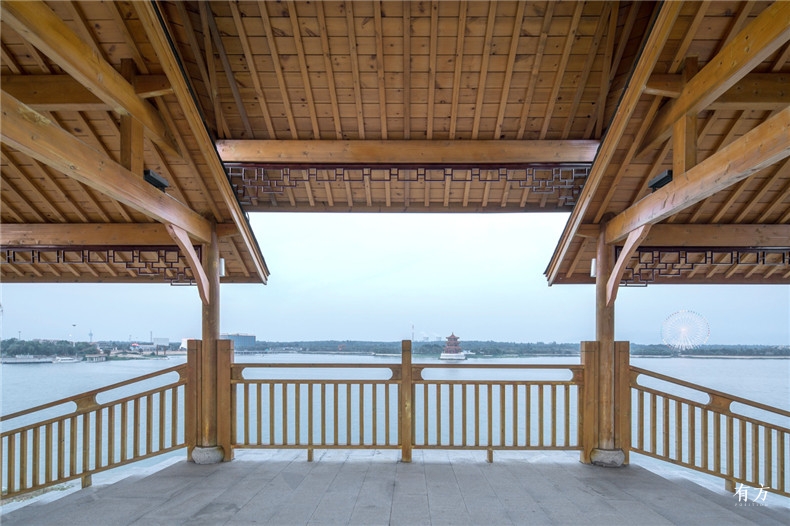

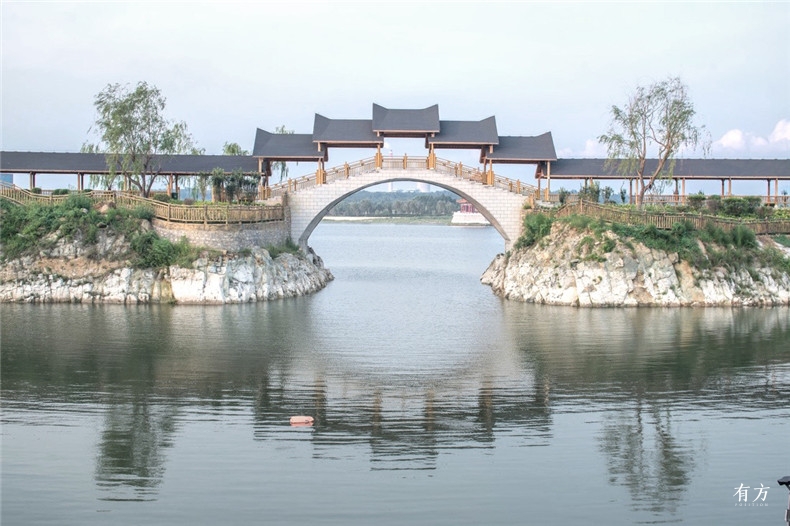

当长廊飞跃游艇码头的出船口时,化身成一座廊桥,虽然少了雕梁画栋,却也韵味十足。重檐的面宽,随着桥面的弧线变化,呈现出两端低处的屋面宽,越向中间高处的屋面越窄的变化趋势,加强了透视进深感,让桥看起来比实际更宏伟一些。屋面尽端的三角形构造,在极大地简化了施工工艺难度的同时,增加了叠檐悬挑的刚度,神似传统廊桥中的飞檐。重重屋檐,叠起叠落,人行至此,必将驻足留步,欣赏桥上的美景。与此同时,这座廊桥也成为被人欣赏的景中之物。

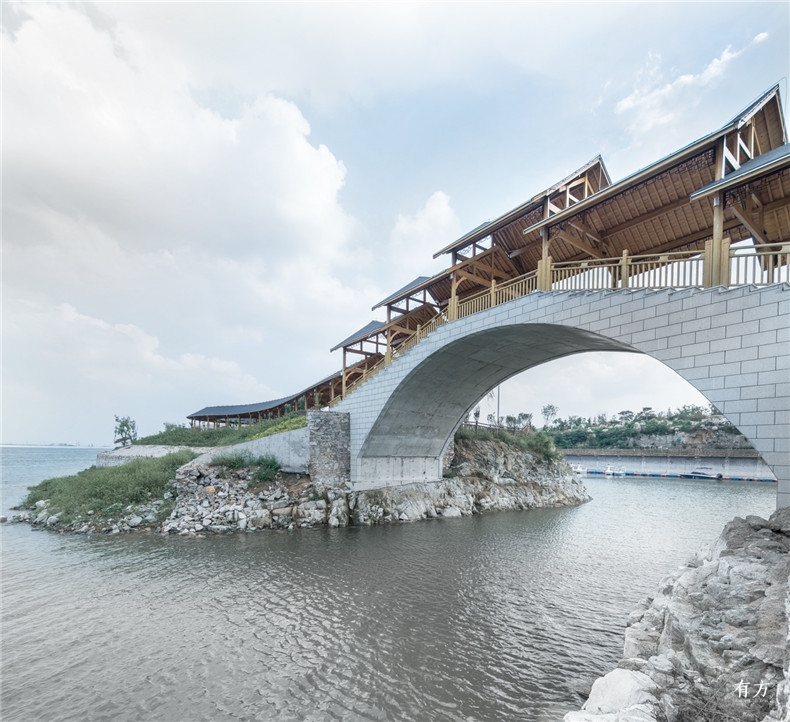

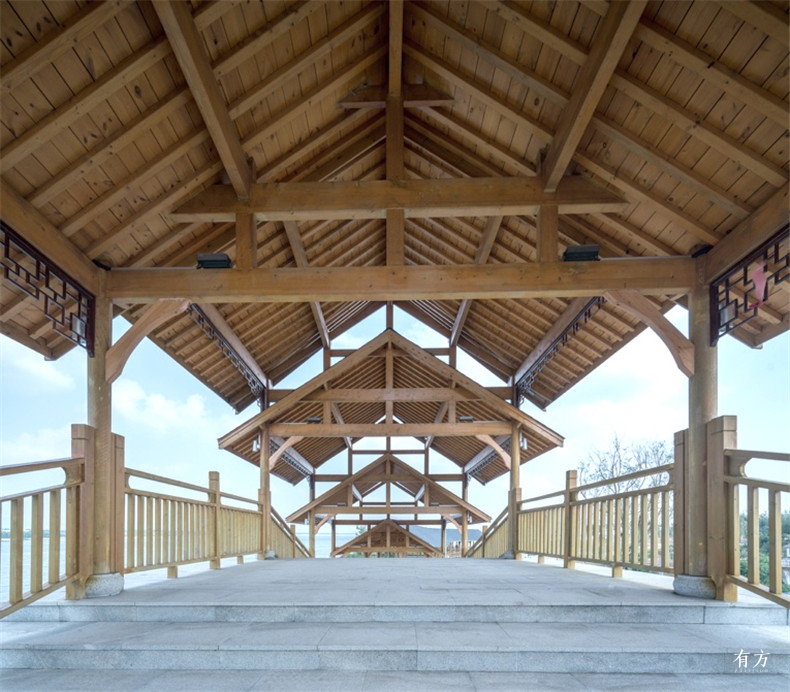

廊桥设计
设计团队
主创:高岩
主要设计人员:黄文颖,周运,欧阳颖民
施工团队:苏州三森木结构房屋建设有限公司
摄影:吴清山
