庄惟敏:牛河梁遗址II号 / 清华大学建筑设计研究院

庄惟敏:牛河梁遗址II号 / 清华大学建筑设计研究院
梁钰钧 | 2017.03.22 14:47

 清华大学建筑设计研究院

www.tsinghua.edu.cn/publish/arde

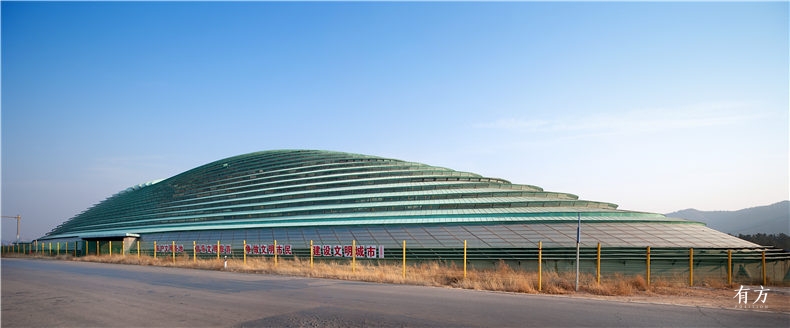

图片01 西北向外景
清华院牛河梁遗址Ⅱ号,西北向外景

牛河梁遗址位于辽宁省西部的凌源市与建平县交界处,是距今5500年至5000年的新石器时期晚期红山文化的重要遗址,由坛、庙、冢等20余处地点组成,是全国重点文物保护单位之一。该遗址从1983年开始发掘,直到1997年停止后,一直处于自然环境中,以露天形式展示,周围环境条件恶劣。2009年清华院与泛道(北京)国际设计咨询有限公司协作,开始着手此遗址项目的设计工作。

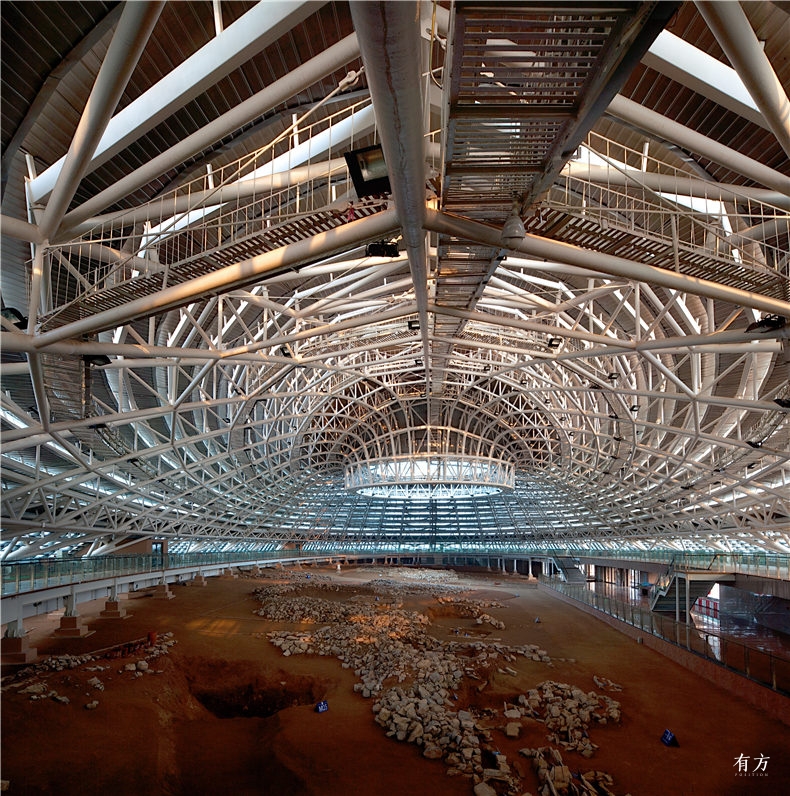

图片12 天眼
清华院牛河梁遗址Ⅱ号,天眼

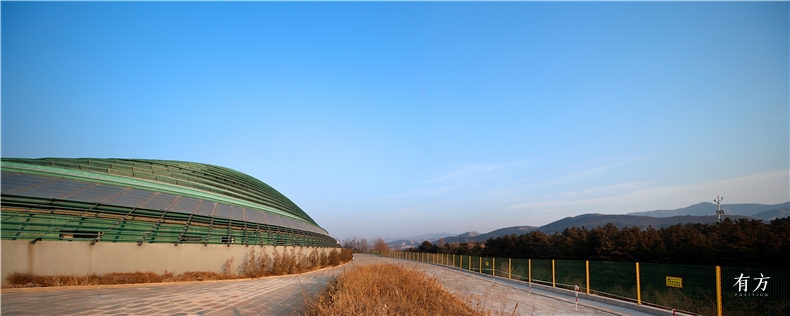

图片09 全景图09
清华院牛河梁遗址Ⅱ号,全景图

此次建筑设计汲取牛河梁出土的典型文物——“玉猪龙”的精美造型和纯净完美的几何形式,将大跨度结构体系与灵活的展示空间有机结合。同时屋顶曲线与周边山形曲率高度一致,建筑融入群山之中。



图片06玉猪龙
玉猪龙

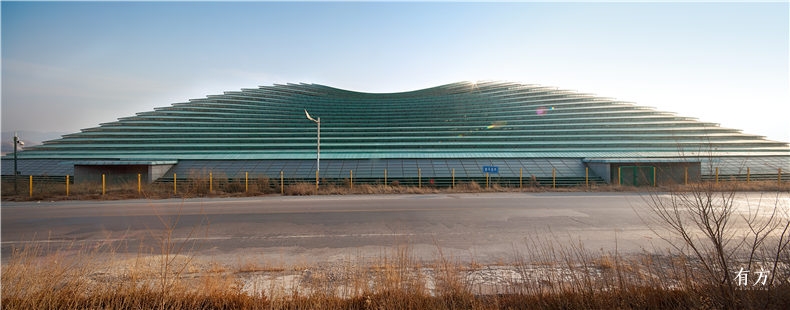

图片07 北侧外景
清华院牛河梁遗址Ⅱ号,北侧外景

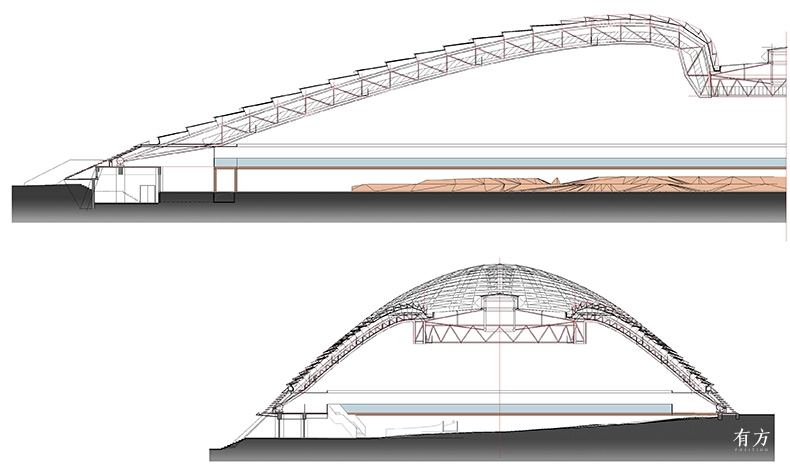

图片04剖面图
清华院牛河梁遗址Ⅱ号,剖面图

建筑穹顶设有“天眼”,将天光引入,天光照射在祭坛顶部,创造出了静谧神圣的气氛。“天眼”除了作为采光窗使用以外,还在侧面开有排气窗,与建筑底层的外窗一起构成拔风系统,提高了建筑内部自然通风效率。

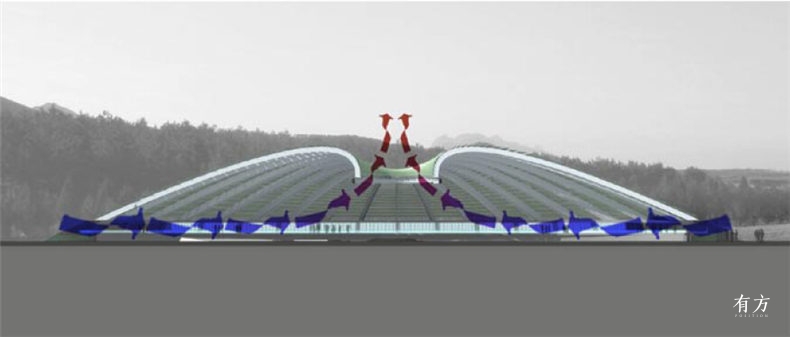

图片14拔风系统
清华院牛河梁遗址Ⅱ号,拔风系统

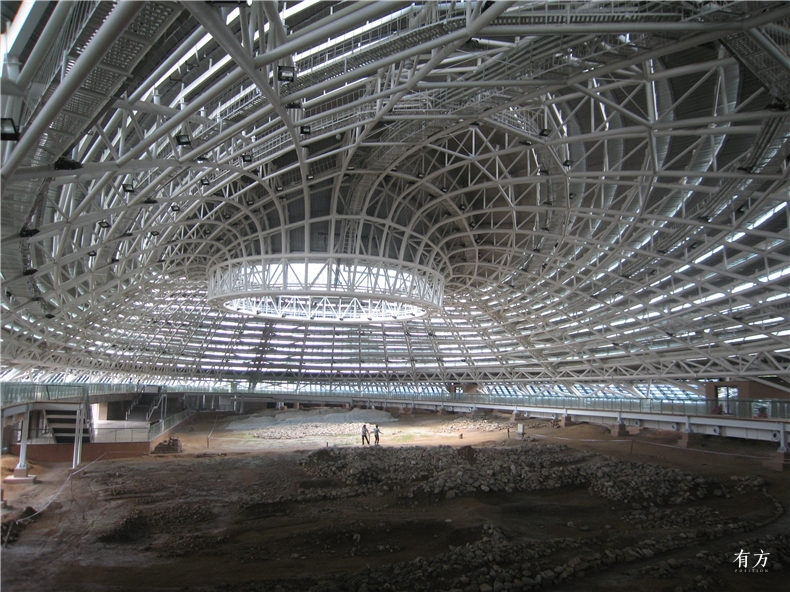

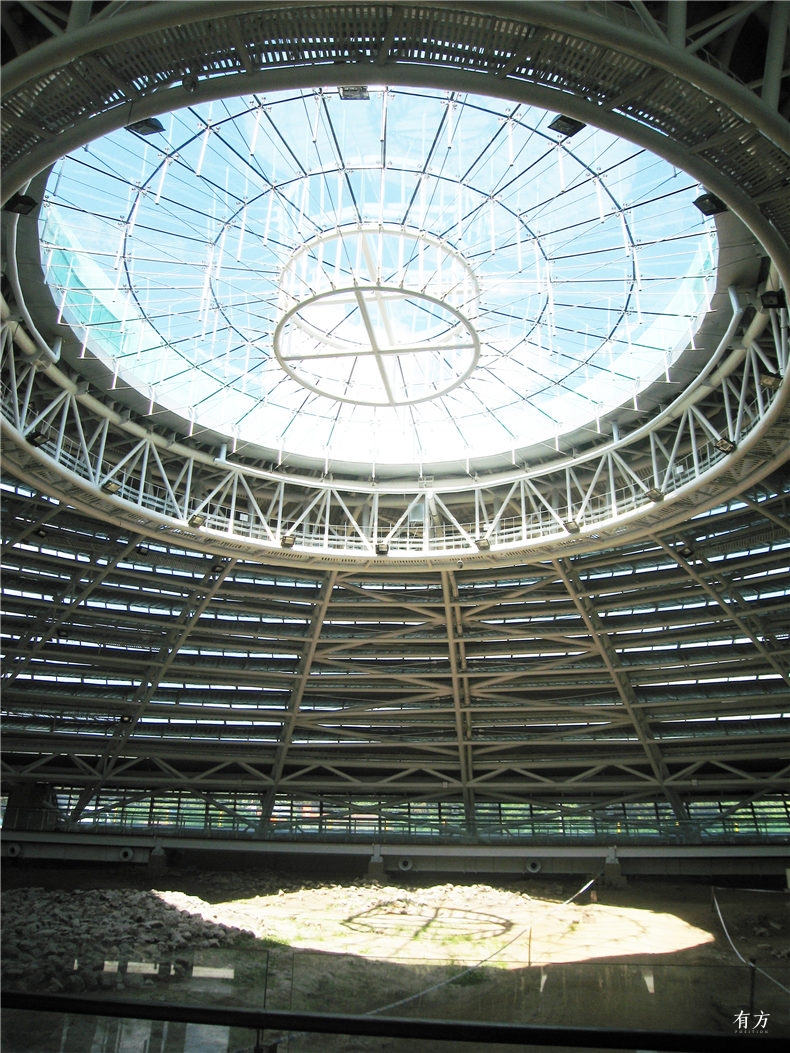

图片10天眼 巫晓红

图片11天眼 巫晓红
清华院牛河梁遗址Ⅱ号,天眼

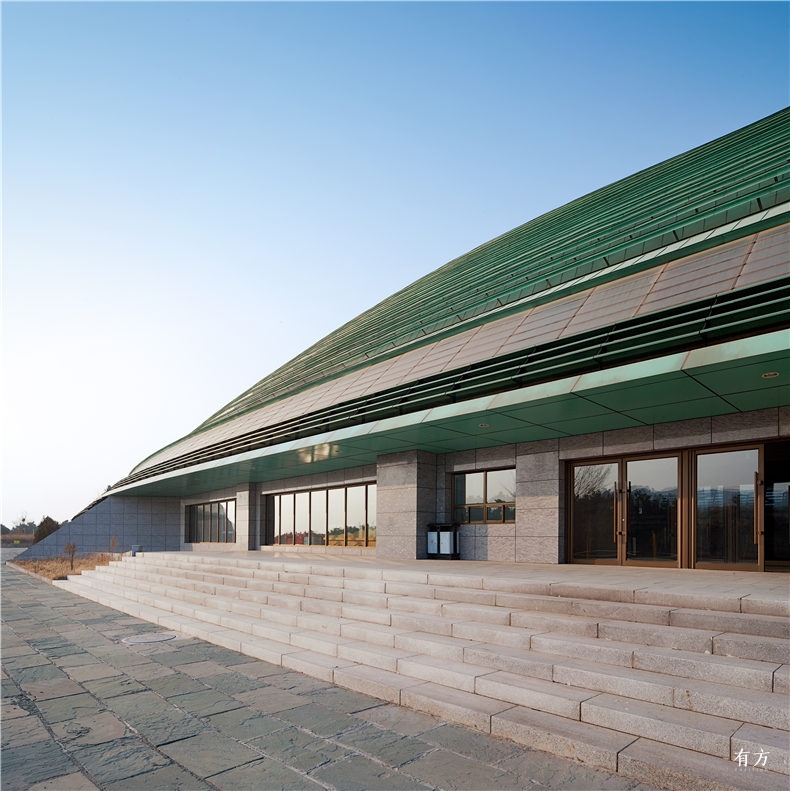

图片15 全景图05
清华院牛河梁遗址Ⅱ号

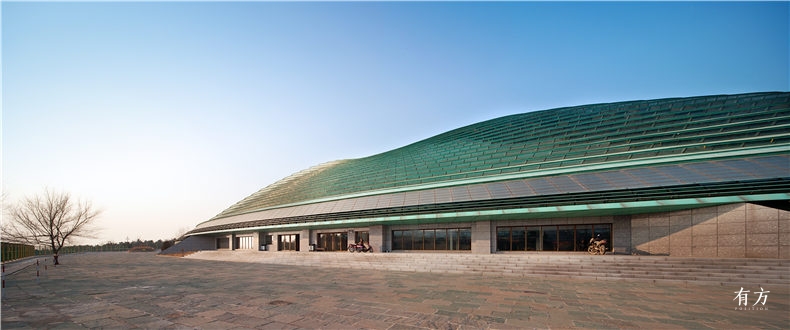

图片08 南侧入口外景
清华院牛河梁遗址Ⅱ号,南侧入口外景

牛河梁Ⅱ号地点建造区域呈东西向狭长形,东西向长140米,南北向长50米,为五冢一坛,南侧43米为锦承铁路,北侧紧邻101国道。用地南北有高差约2米。为了将整个保护地点完全纳入建筑保护范围,建筑平面设计为长椭圆形,长轴约161米,短轴约53米,总建筑面积7214平方米,为单层金属网壳结构,建筑高度18米。

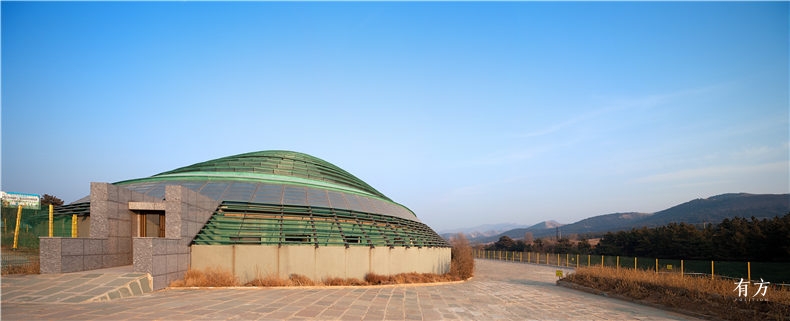

图片17 全景图08
清华院牛河梁遗址Ⅱ号,全景图

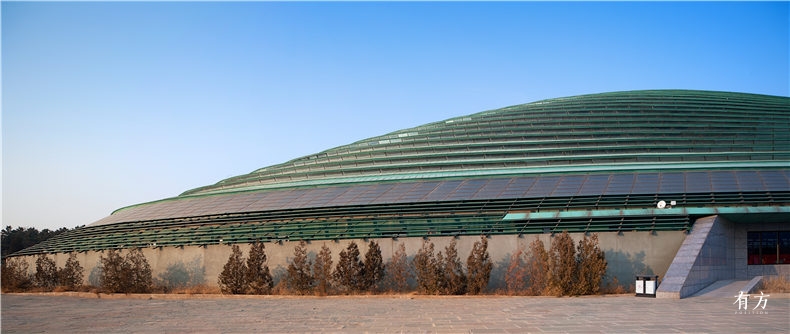

图片16 全景图07
清华院牛河梁遗址Ⅱ号,全景图

牛河梁遗址II号地点项目建成以来,在发挥保护遗址的功能的同时,接待超过十万人次的访客,多次举办大型活动,取得了良好的社会效益和文化效益。

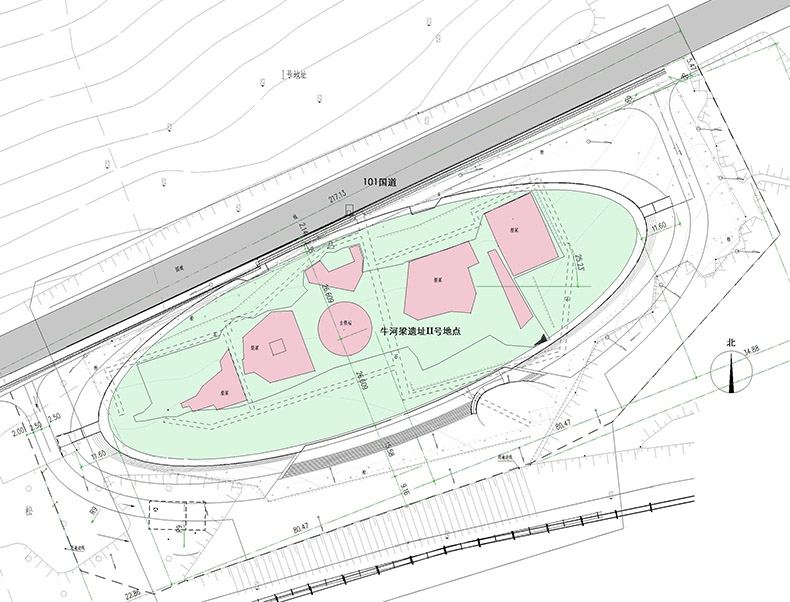

图片02总平面图
清华院牛河梁遗址Ⅱ号,总平面图

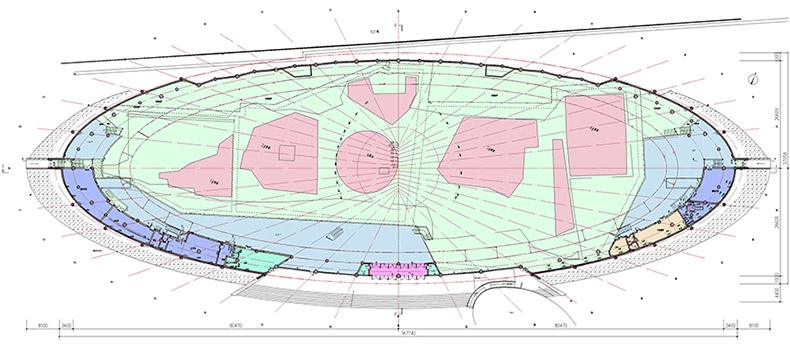

图片03 平面图
清华院牛河梁遗址Ⅱ号,平面图

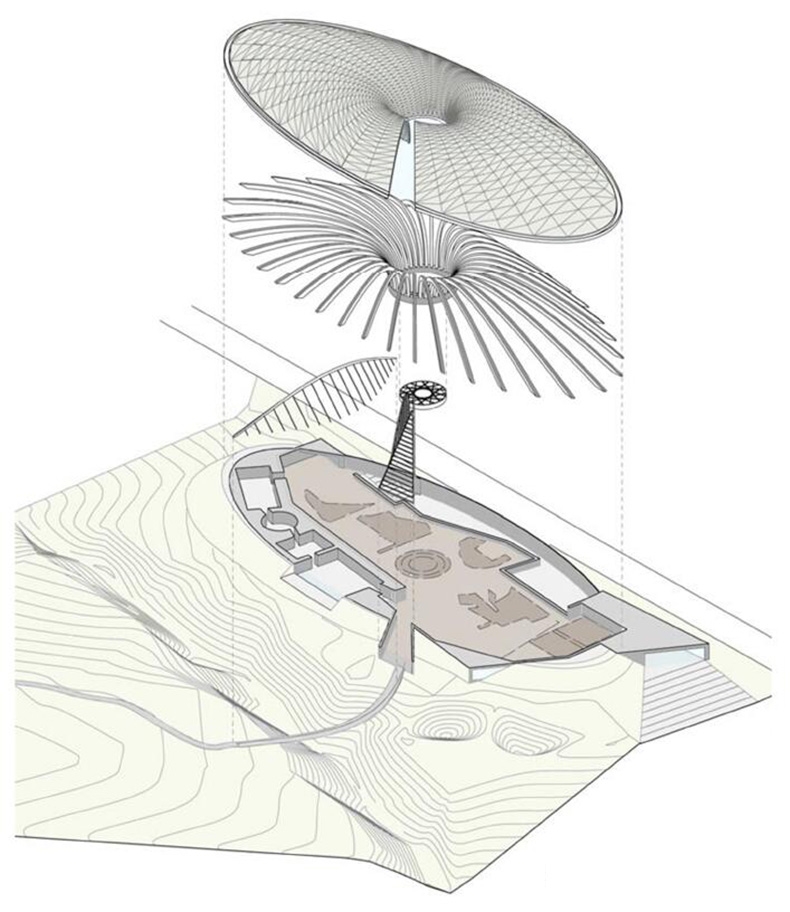

图片05 围护结构展开示意
围护结构展开示意图



项目名称: 牛河梁遗址II号
项目地点: 辽宁省朝阳市
项目负责人: 庄惟敏
设计团队: 庄惟敏、巫晓红、赵天文、刘玖玲、张挺、杨大强、杨霄、 Charlie Sutherland、胡林、崔娟
合作: 泛道(北京)国际设计咨询有限公司
场地面积: 16291平方米
总建筑面积: 7214平方米
建筑高度: 18米
建筑摄影:巫晓红
设计时间: 2009年
获奖情况:
2015年度全国优秀工程勘察设计行业奖二等奖
2015年度教育部优秀工程勘察设计奖优秀建筑工程设计二等奖
2016年度中国建筑学会建筑创作奖公共建筑类入围奖
