北京烂缦胡同66号院:廓栏曲折,有露有藏 / BWAO

北京烂缦胡同66号院:廓栏曲折,有露有藏 / BWAO
邢雨菲 | 2017.08.03 12:00

BWAO鲍威工作室

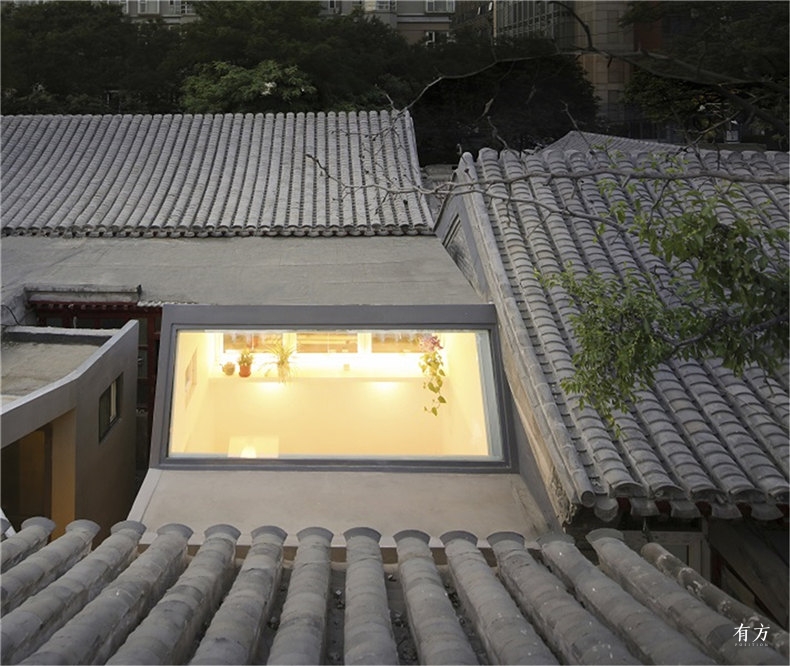

001 北京烂漫胡同66号院改造 屋顶 BWAO 有方 © BWAO 鲍威建筑工作室



编者按:北京的四合院好在其合,贵在其敞。BWAO对空间的遐思,如何与四合院的气质重新糅合,让房间更敞快的同时,又能在意境上留存中式美学对自然的敏感,保留“庭院深深深几许”的气质,是改造工作的重点。



建筑现状



66号院是典型的大杂院空间。本次改造的基础为两间北向正房和一间南向自建房。正房为典型的木构屋顶,山墙承重的结构体系,只有北向采光,无任何南向采光。南向自建房年久失修,需要在本次改造中重建。三间房子处于66号院深处,人们进院后要走过50米的距离才能够到达。

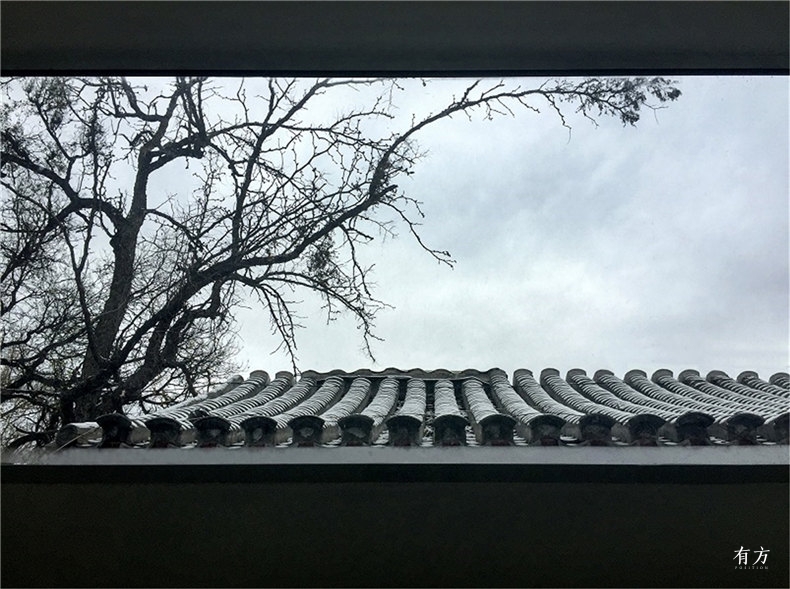

001 北京烂漫胡同 66号院改造 BWAO 有方 房檐

“ 檐头瓦垄 ”

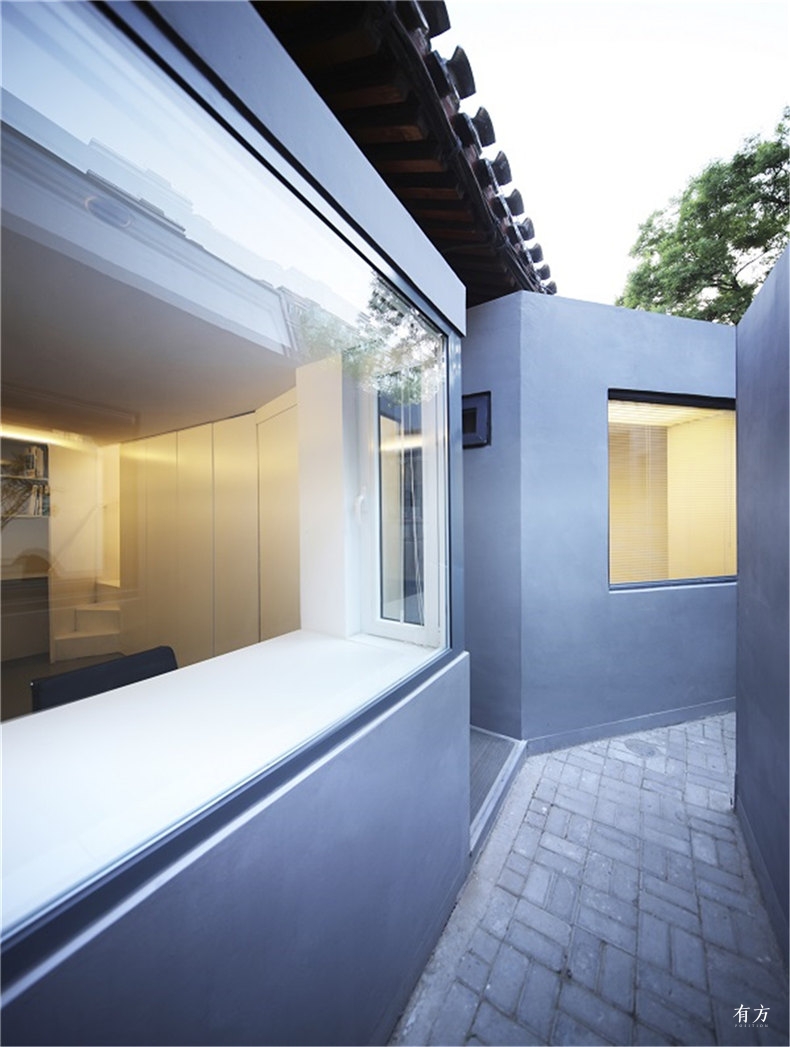

001 北京烂漫胡同66号院改造 By BWAO03

“ 灰墙 ”

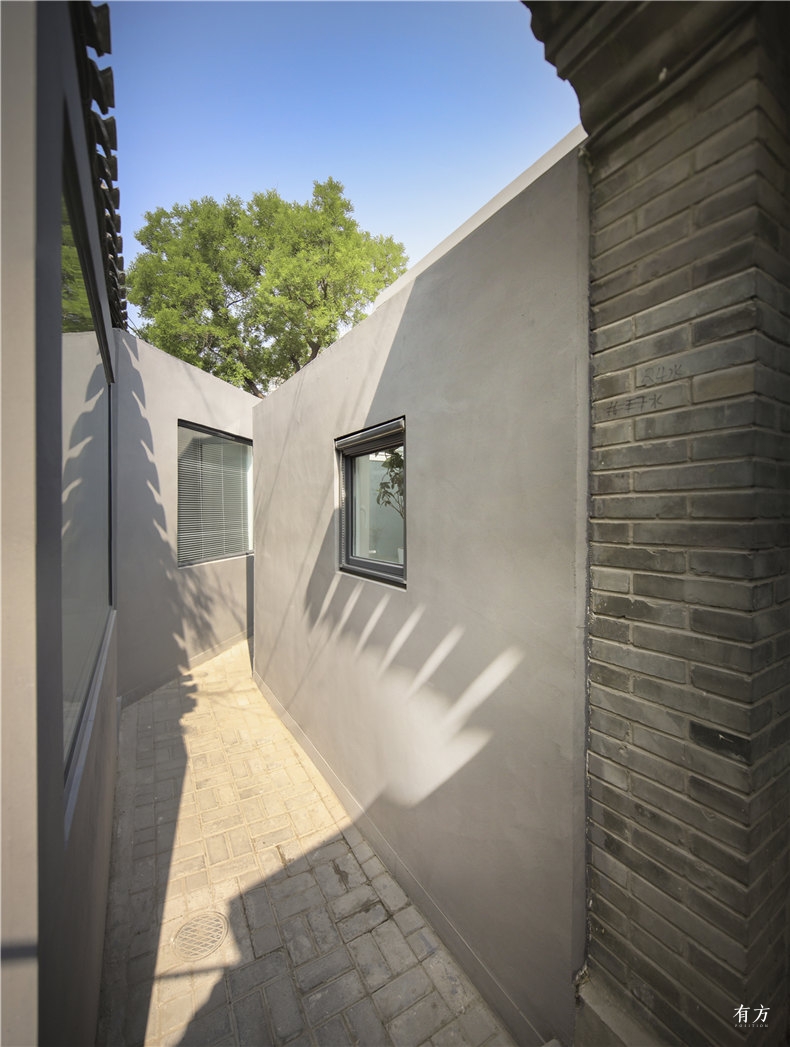

北京 烂漫胡同66号院墙体 BWAO 有方

“ 深院方窗 ”







建筑功能



西边正房为主人居室,东边正房为主人孩子居室及工作室,北边自建房为两代人共享的餐厅。这样功能划分既保证了两代人生活各自的私密性,又提供了一家人交流互动的空间。

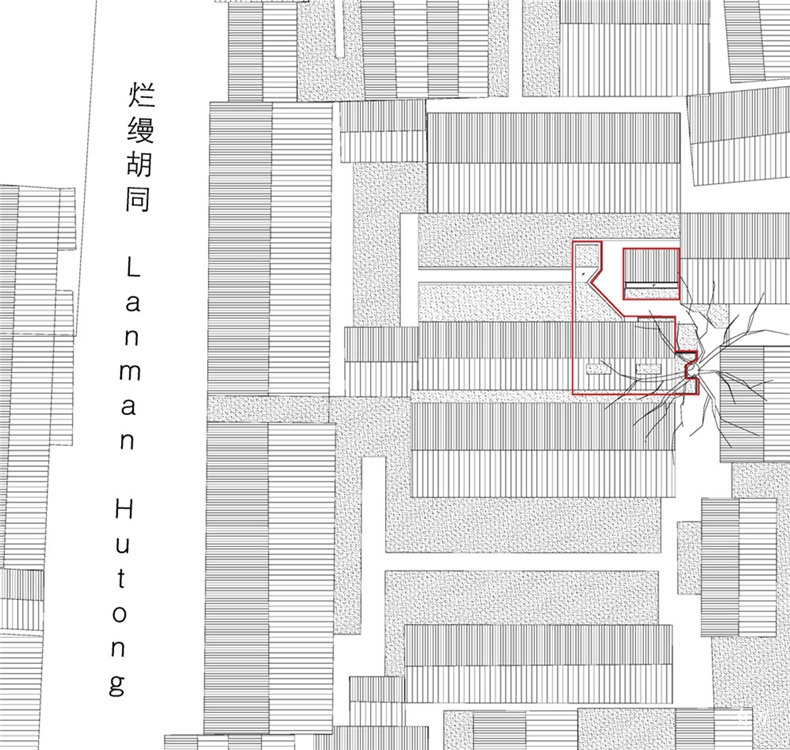

北京烂熳胡同66号小院 全景 BWAO 有方66号院改造,区位图



建筑设计西房主人间向北面加建出小的前厅,将正房起居空间延伸,并由一个三角形衣帽柜、临窗坐凳与卫生间等功能重新定义室内空间。北边一个集约的厨房与此加建小前厅空间由透明顶棚连为一体,中间由公共走道分开。这两块加建的平面形状都是历史遗留,此次改造重新赋予了其新的使用功能。





建筑设计



北房餐厅由于和南房距离非常近(过道只有一米),南向的任何常规开窗都会被南房遮挡,而不具备任何采光意义。因而餐厅南墙完全封闭,为其布置服务功能,惊喜之处在于在立面上采用天光,将阳光直接引入屋内。南墙2.1米以下除了一个750见方的通风窗口,完全设计为橱柜与开放导台的服务区。通长的窗,不止采光,而将枣树、屋脊与天空一同纳入了景框。西墙所开的入口与高窗,将64号院的槐树,也纳入为房间的景色。这一切使得餐厅不仅成为一家人聚餐的场所,更成了庭活动的精神堡垒。

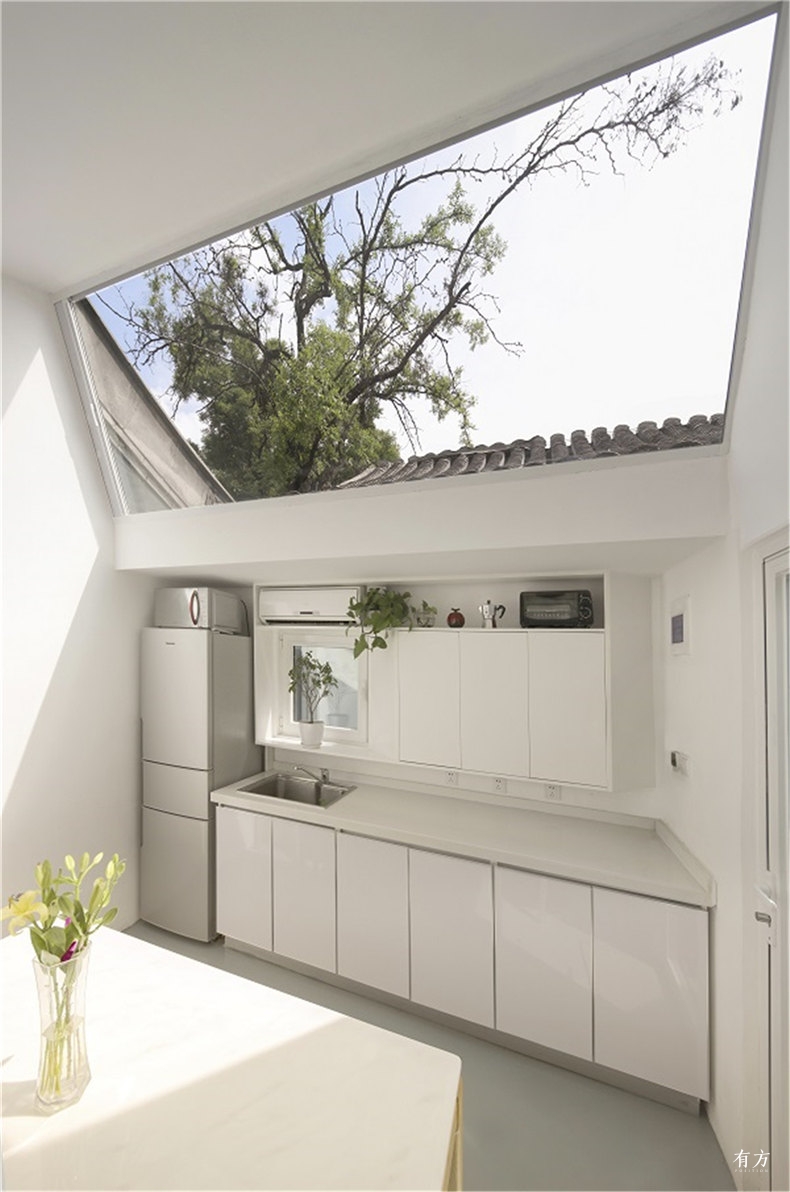

001 北京烂漫胡同66号院改造 By BWAO06
北房餐厅

001 北京烂漫胡同66号院改造 餐厅 BWAO 有方

北房餐厅2.1米以上拥有一个3m×1.1m的通长天窗

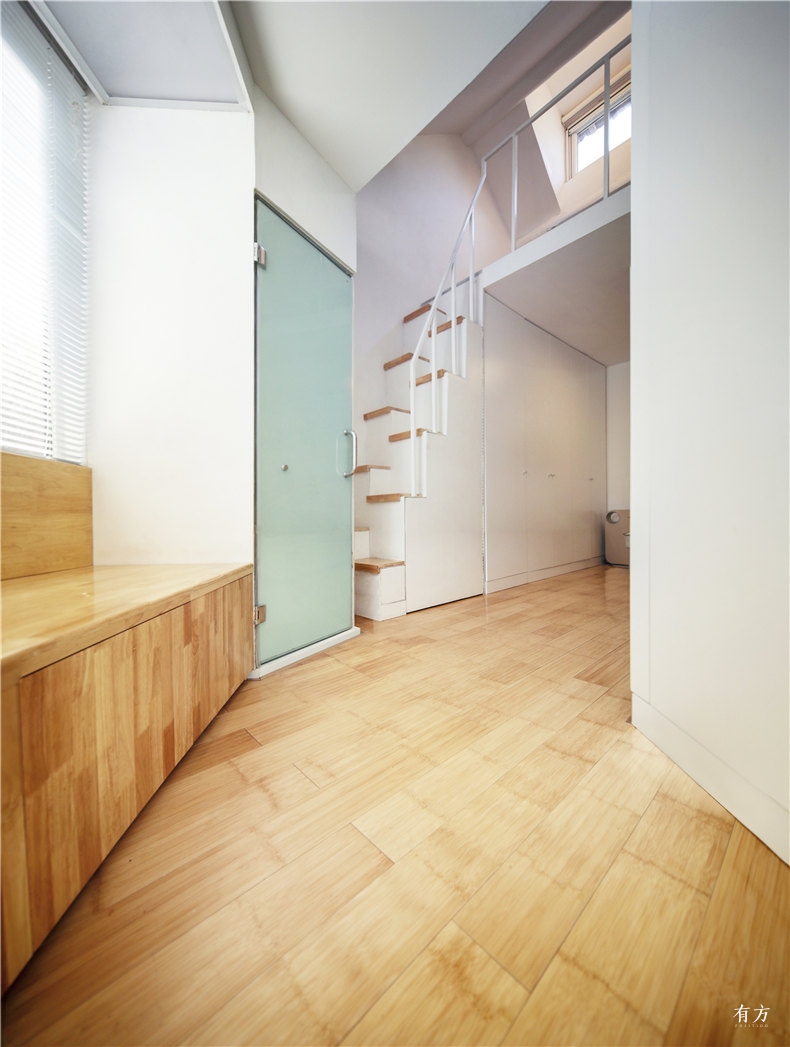

主人正房的内部作起居之用,夹层用以布置卧室,加建的起居空间与正房的内部起居空间连为一体。中间连接空间通高,提供竖向交通与采光通风。此处通高的帘子又可将门厅与正房内的空间隔离开来,达到起居与卧室区域的绝对私密。



北京烂漫胡同66号院正方客厅 BWAO 有方
正房的西侧

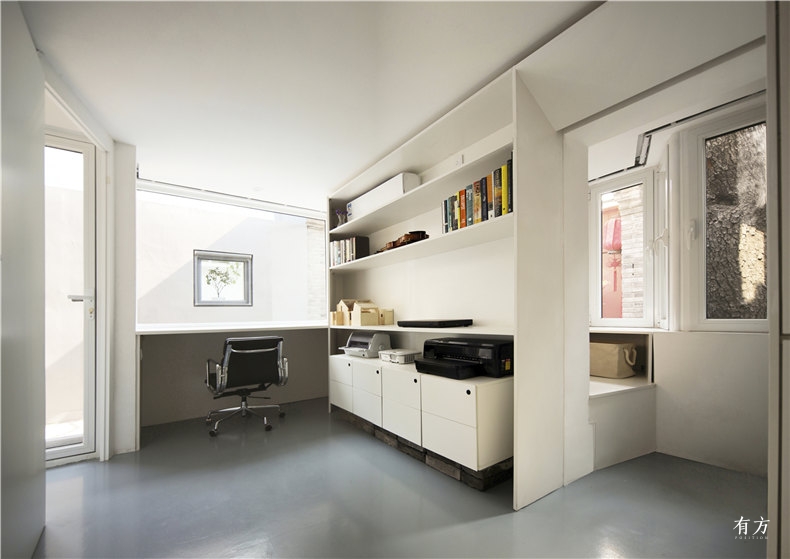

东边正房插入了一个完整长形体量,将正房划为一层的工作室和二层的卧室,最大限度地利用了空间。一层工作室唯一面向北边的界面为最重要的工作台,通宽的玻璃窗面向北面实墙。西北角为入户门以及小玄关,布置有衣帽柜。工作室东墙南墙为书架及文件柜,西侧为衣柜与储物柜。楼梯在西南角旋转上至夹层的卧室空间。房子东侧围绕着现有枣树伸出一个体量,布置小休息厅及卫生间。此体量屋顶为露台空间,可从二层卧室到达。



北京 烂漫胡同66号院正方工作室 BWAO 有方
正房东边的工作角

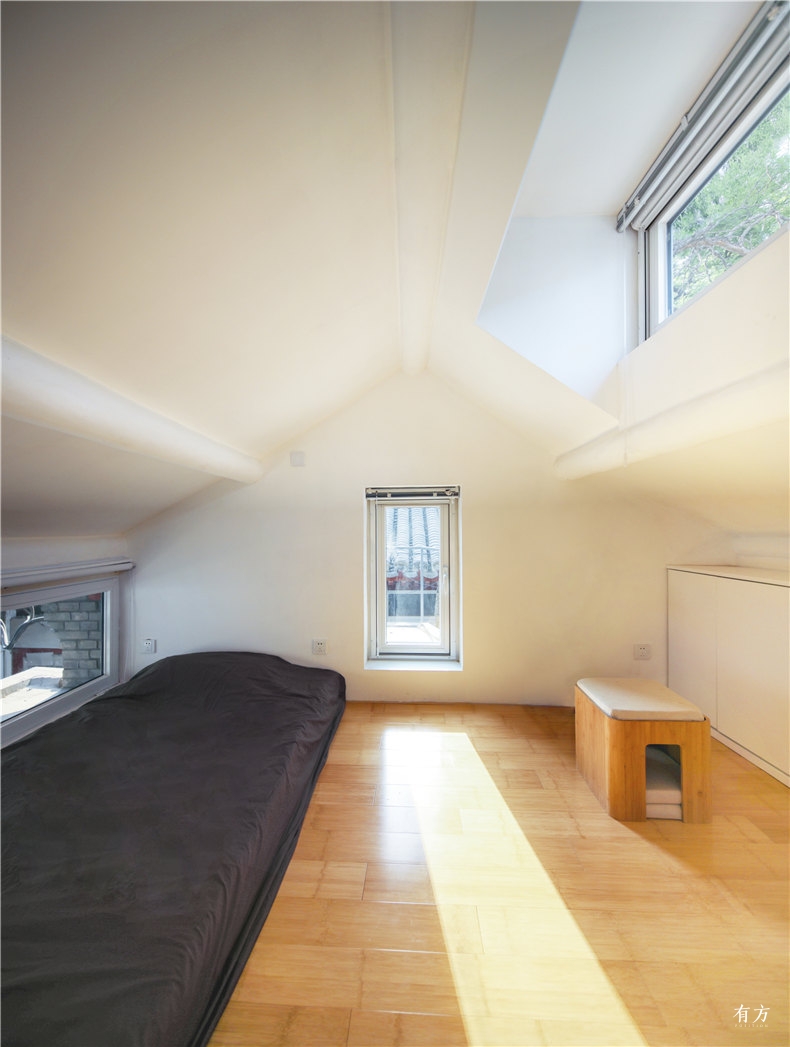

二层卧室空间在南边高处开有老虎窗,东墙开有可到达室外露台的竖窗,北墙则是低矮的通长横窗,最大限度地满足了采光通风需要。



北京 烂漫胡同66号院二层卧室 BWAO 有方
二层主人孩子的居室




建造系统



由于改造对造价控制比较苛刻,因而建造采用最常规的结构和材料。两间正房为传统的砖墙承重结构,屋顶为木结构。其余加建均采用钢框架加砌体砖的承重结构,屋面为现浇混凝土板。外墙为保温板加抹灰涂料,洞口采用断桥铝门窗系统,地面为铺设地暖的水泥自流平或竹地板。

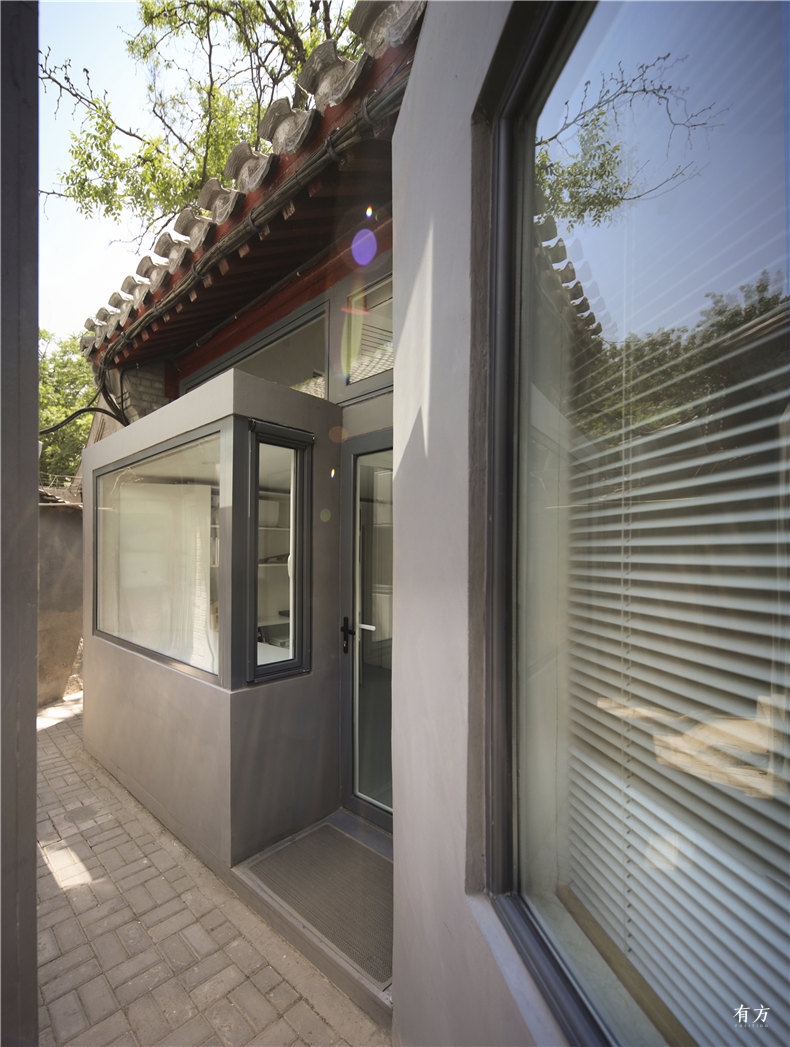

北京 烂漫胡同66号院 门 材质 BWAO 有方

       使用保温板加断桥铝门窗系统





建成惊喜



对于建筑外部空间的营造,结果出乎预料。北房餐厅的服务区为面向它的正房工作台提供了安静的背景,南房瓦当的影子会在这个背景上随着季节产生变幻的投影。而退台的天窗也把之间的走道空间完全打开,64号院的槐树竟然可以被纳入到这个细长的庭院中来。

由于工作室通长玻璃窗的存在,使公共走道在某种意义上变成了私密的庭院空间,只有在行人走过的时候,才意识到其公共性的存在,模糊了公共与私密的界限。

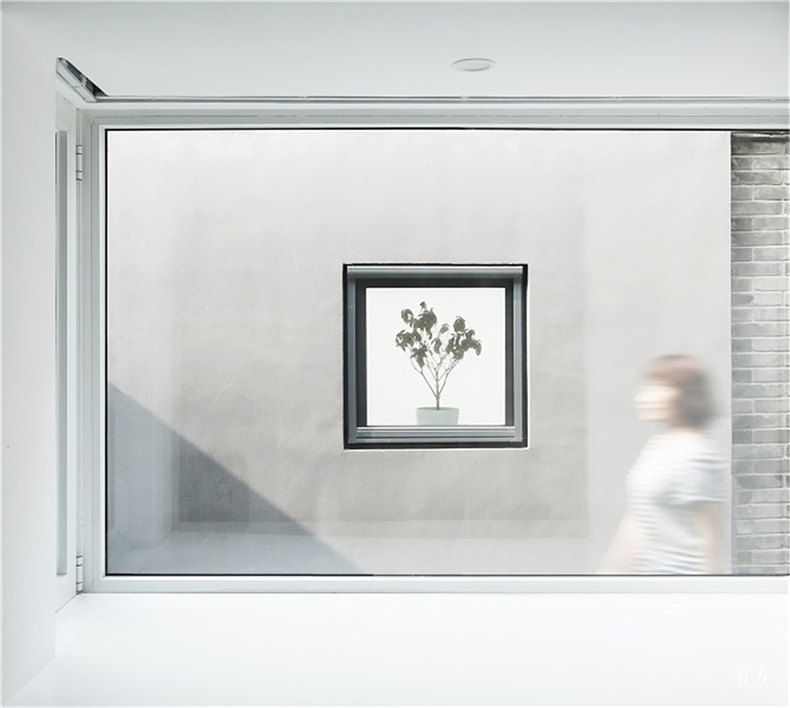

001 北京烂漫胡同66号院改造 餐厅 窗户 BWAO

南房窗外即景



另外,由于杂院历史生长的有机性,平面所产生的斜线折扭形状并非是设计刻意而为,加之北房餐厅在立面上采光天窗形成的斜线,使走道/庭院在某个角度形成了平面与立面的立体围合,将院内的枣树立体地纳入了新老建筑轮廓线共同构成的景框。这些超乎设计的惊喜也许只有在杂院改造过程中才会产生。



北京-烂漫胡同66号院-屋顶-BWAO-有方

仰视即景

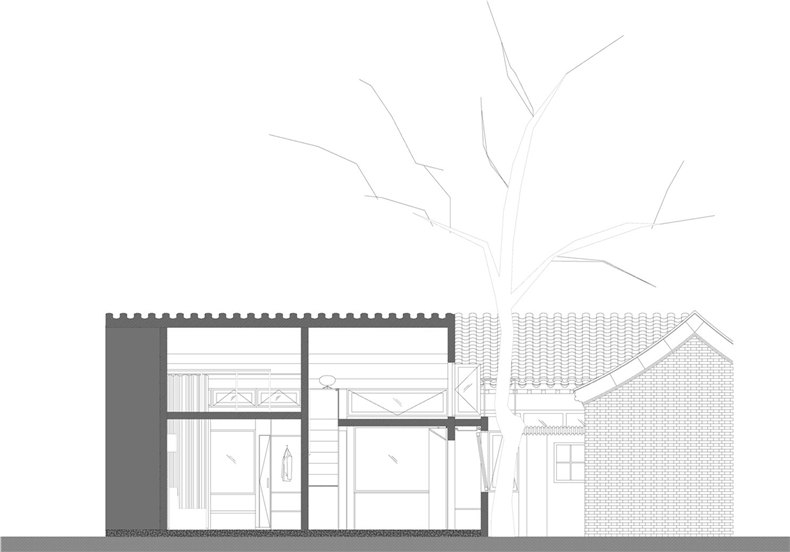

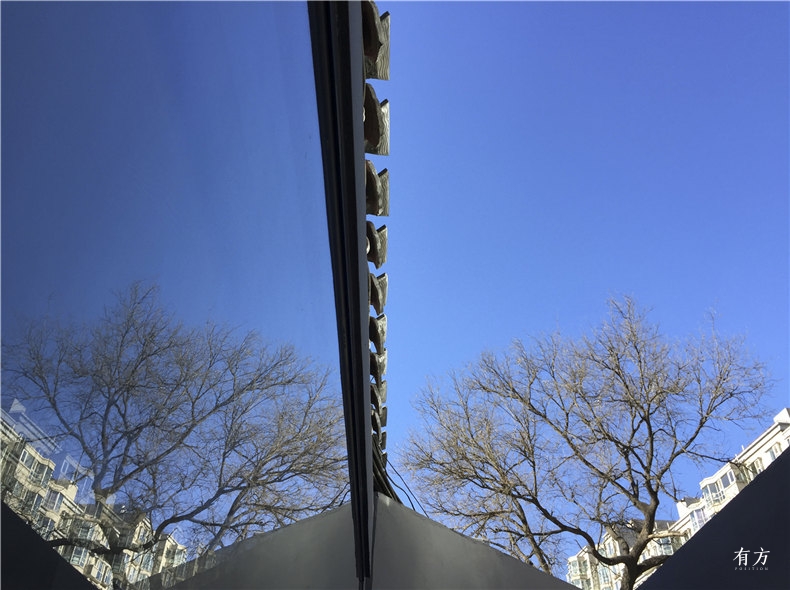

03 北京 烂漫胡同66号院剖面图 BWAO 有方

仰视即景

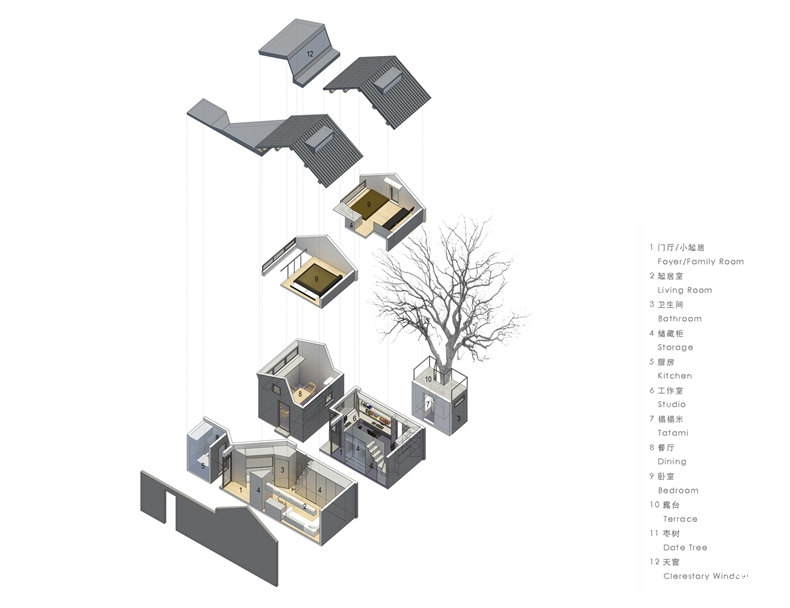

北京 烂熳胡同 模型分割图 BWAO 有方

模型分割图(详见大图)

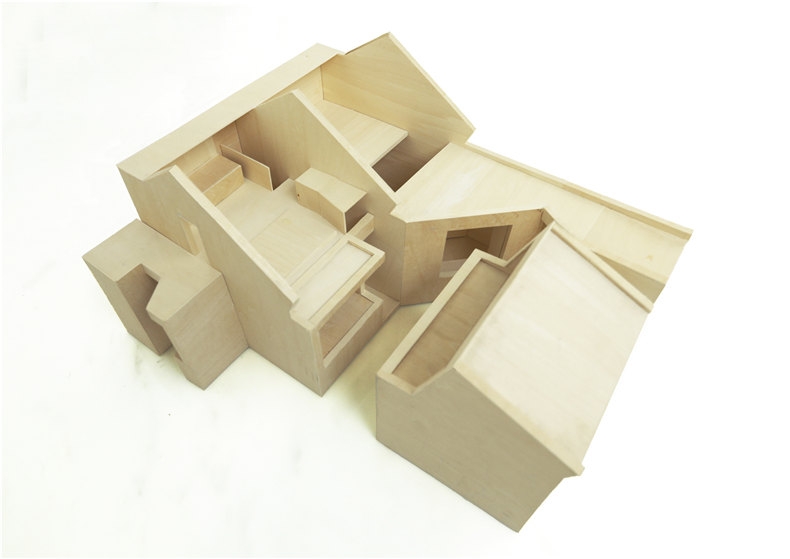

02 北京 烂漫胡同66号院模型图 BWAO 有方

模型图

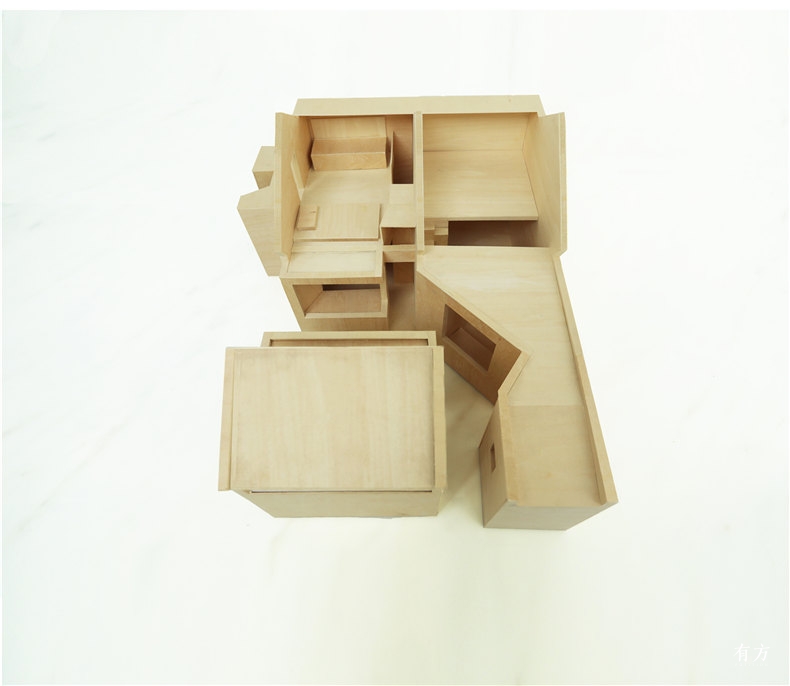

北京 烂漫胡同66号院模型图 BWAO 有方

模型图

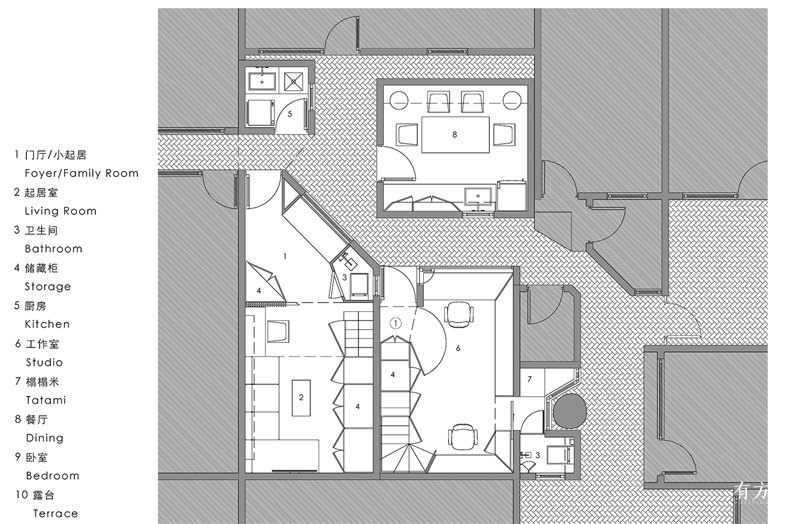

北京烂熳胡同66号院一层平面图 BWAO 有方
一层平面图(详见大图)

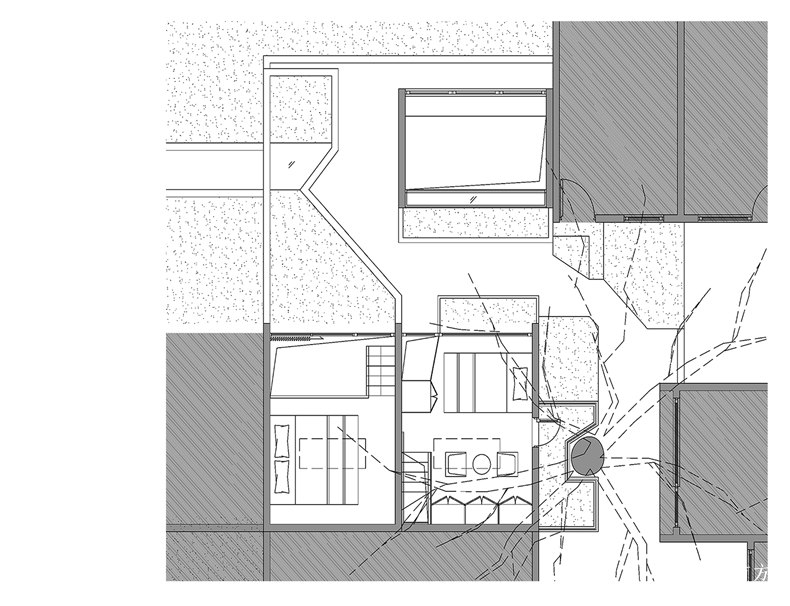

北京烂熳胡同66号院 二层平面图 BWAO 有方
二层平面图

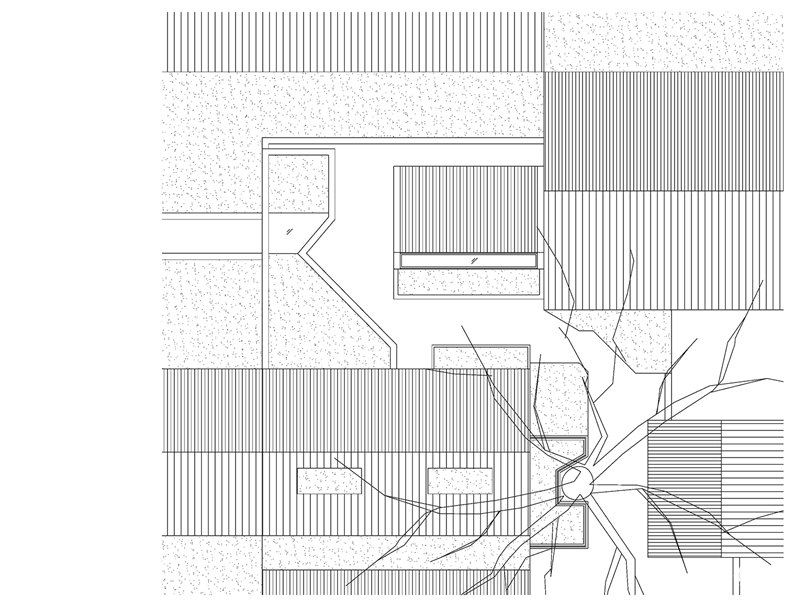

北京 烂漫胡同66号院屋顶 BWAO
屋顶平面图

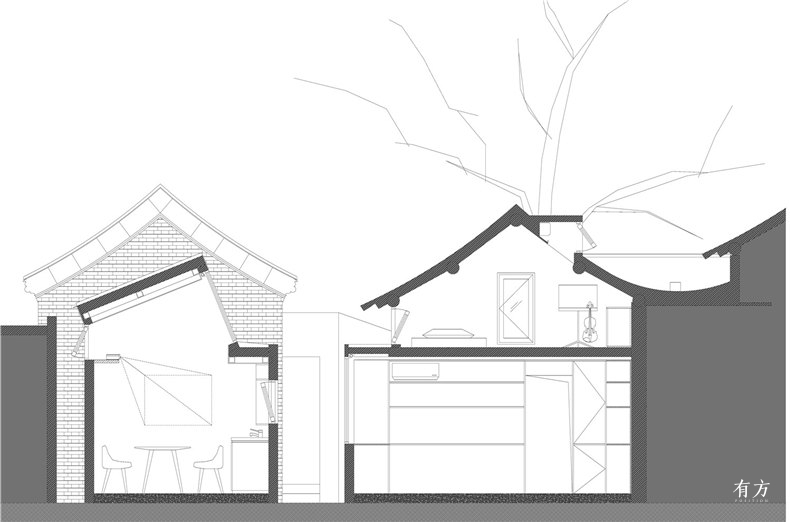

02 北京 烂漫胡同66号院 剖面图 WAO 有方

剖面图

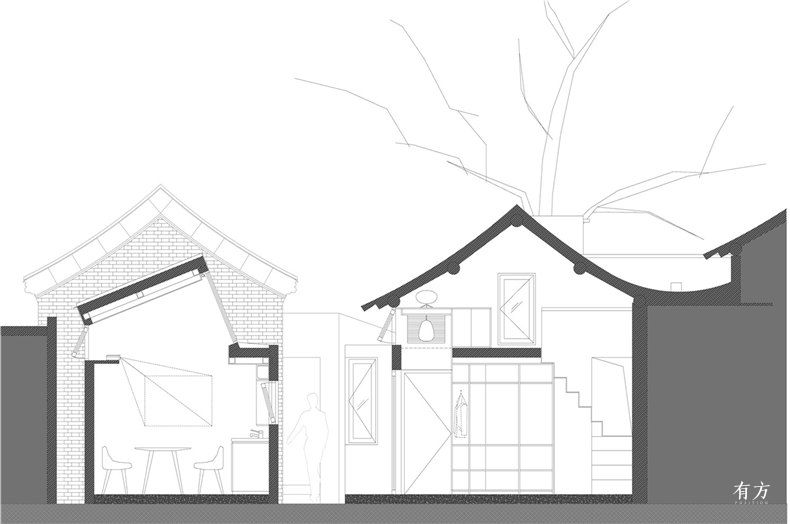

00-北京烂漫胡同66号院-剖面图-BWAO-有方

剖面图

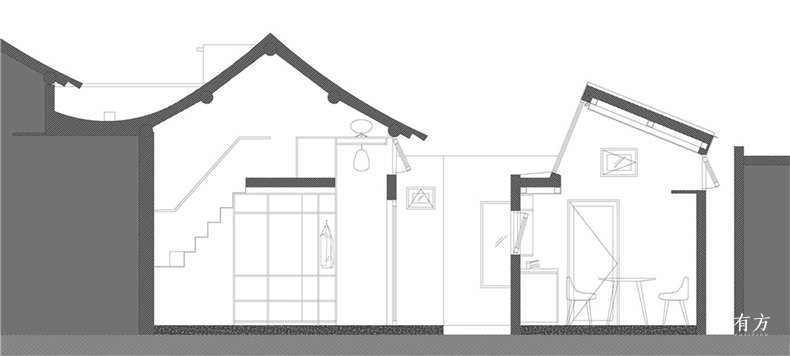

01 北京 烂漫胡同66号院 剖面图 BWAO 有方

剖面图

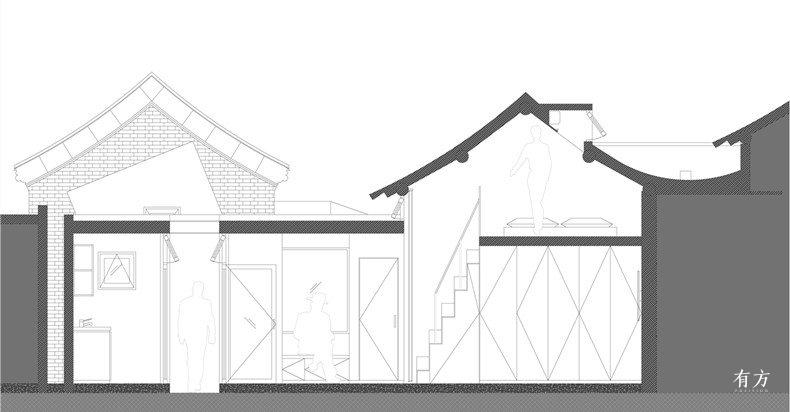

剖面图 北京烂熳胡同 66号院 Bwao 有方

剖面图

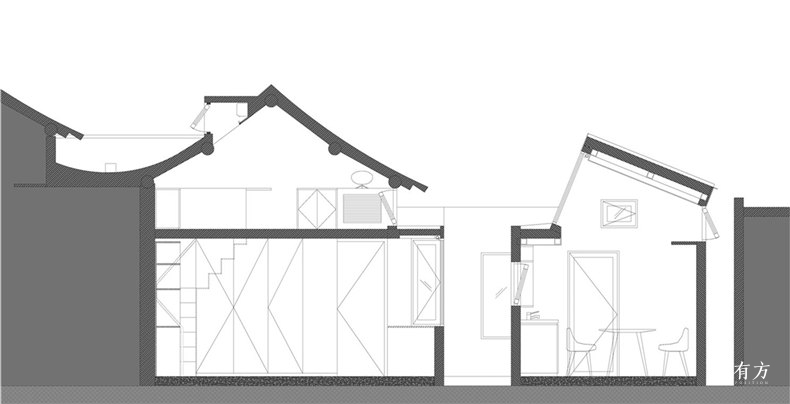

05 北京 烂漫胡同66号院剖面图 BWAO 有方

 剖面图

 03 北京烂漫胡同66号院 剖面图 BWAO

 剖面图

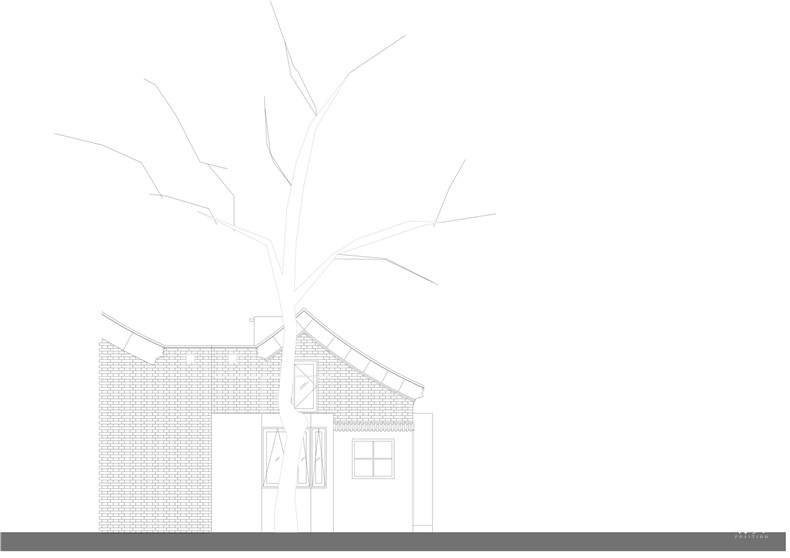

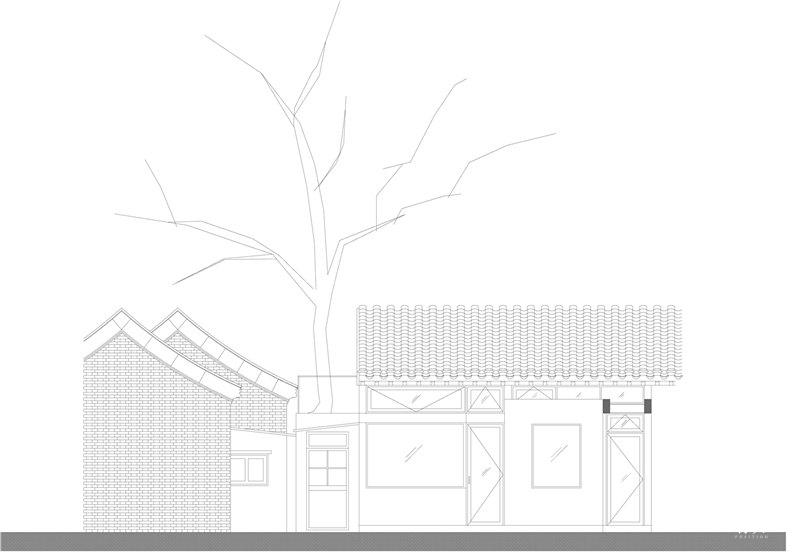

立面图 北京烂熳胡同 66号院 BWAO 有方01

立面图

立面图 北京烂漫胡同 66号院 BWAO 有方01

立面图
