例园茶室:结构与身体的对白

例园茶室:结构与身体的对白
林楚杰 | 2017.01.26 12:00
deshechashi 01

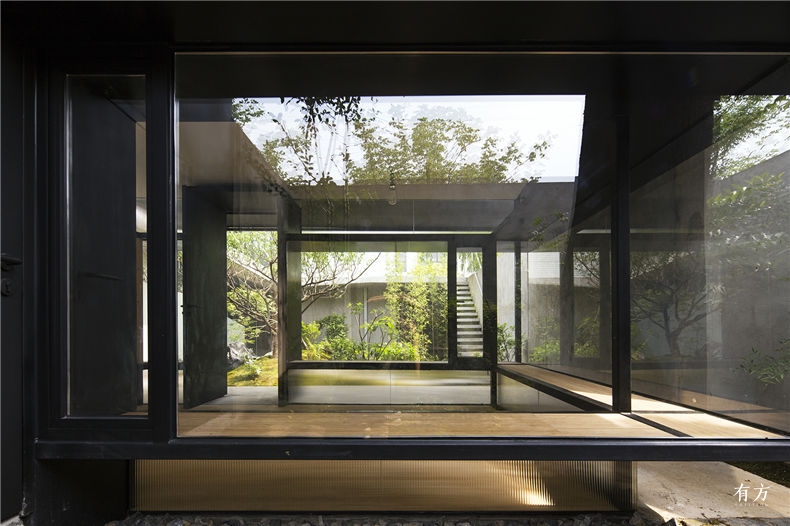

例园茶室,大舍建筑



基 地

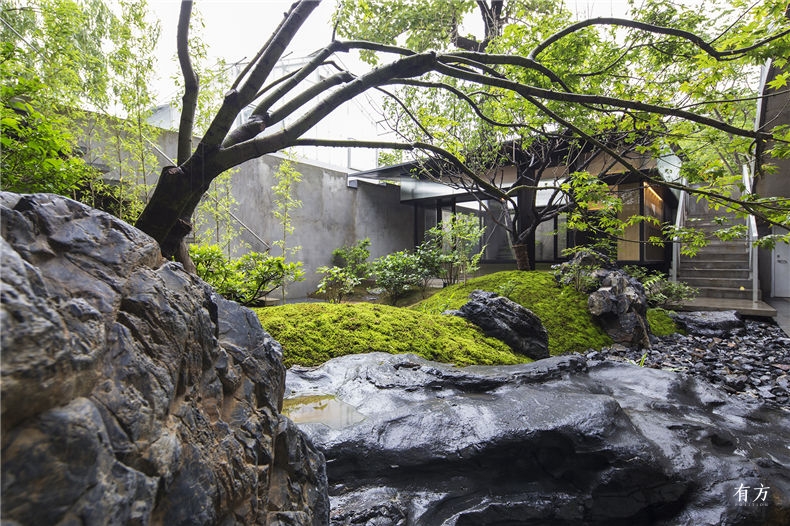

例外公司的办公楼入口边有一个大约110平方米的小院,院内有一棵高高的泡桐树,院子里打算修一座小茶室。院子北侧和西侧是围墙,东侧和南侧有一小段挑廊以及与旁边办公楼相连的楼梯。



deshechashi 02

deshechashi 03





设  计  策  略

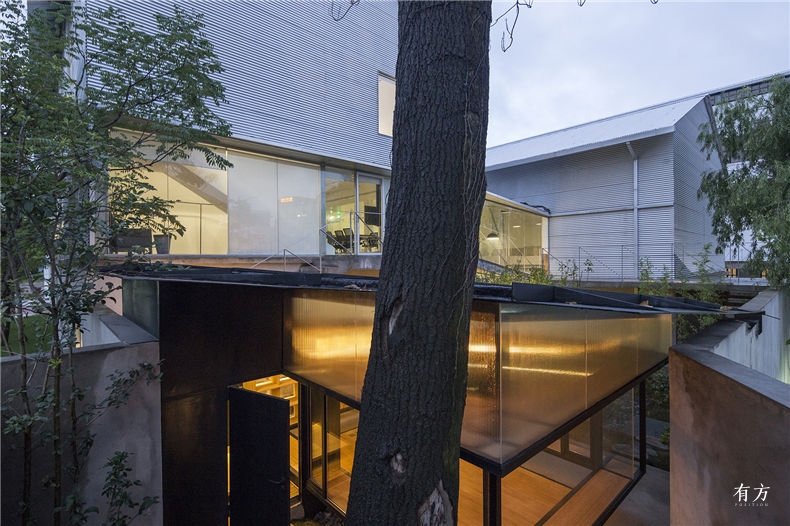

院子不大,如何让茶室最小程度地侵占院子的空间,是设计首先要考虑的事情。第一件事还是经营位置。



deshechashi 04

deshechashi 05

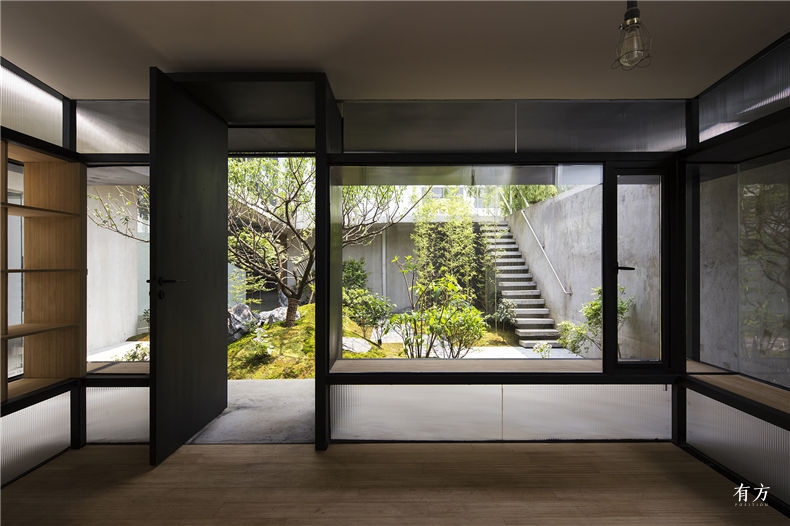

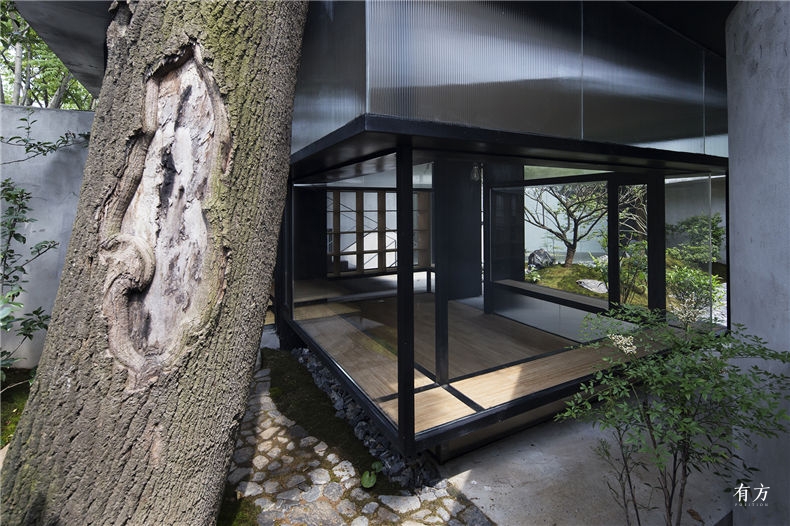

设计团队经过仔细推敲,决定将茶室尽量靠近院子西北角的泡桐树。因为树冠很高,借助逼近的后墙,从感知上,茶室后侧的小院空间可以被归入茶室的室内,直径粗约90厘米的树干也同时化为茶室内的重要空间构件,这样就可以尽量压缩茶室本身的面积又不会显得逼仄。



deshechashi 06

deshechashi 07



在空间上另一个重要的处理是,先用一个浮于地面的混凝土基座,限定出茶室的领域,再把茶室占地的部分尽量缩小,更进一步地延展院子的空间。而对于茶室内部,如果占地被缩小,而上部仍然可以延伸出去,室内感知并没有变得更小,在室内“站立”和“端坐”的尺度感反而被强化了出来,甚至像“观看”“专注”“沉思”这样的身体活动与意识也能被暗示出来。





三 层 “ 悬 挑 ”

茶室空间与院子,以及人的身体的关系是通过三层“悬挑”来刻画的。

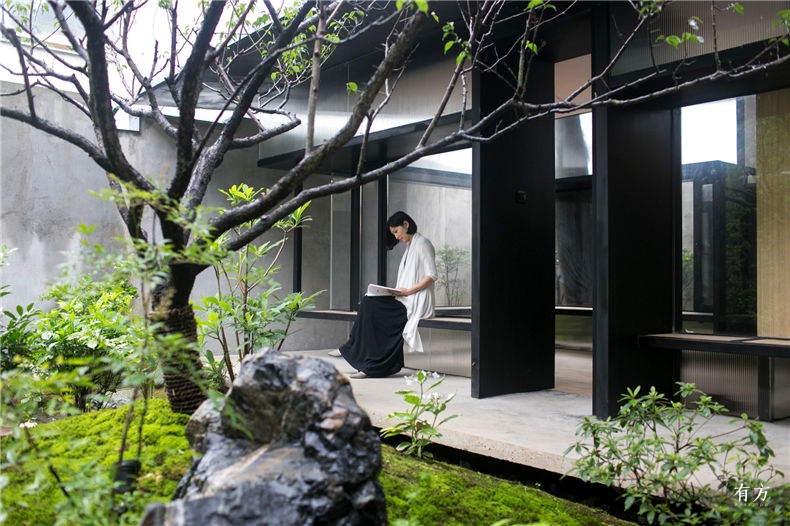

deshechashi 08

deshechashi 09

deshechashi 10

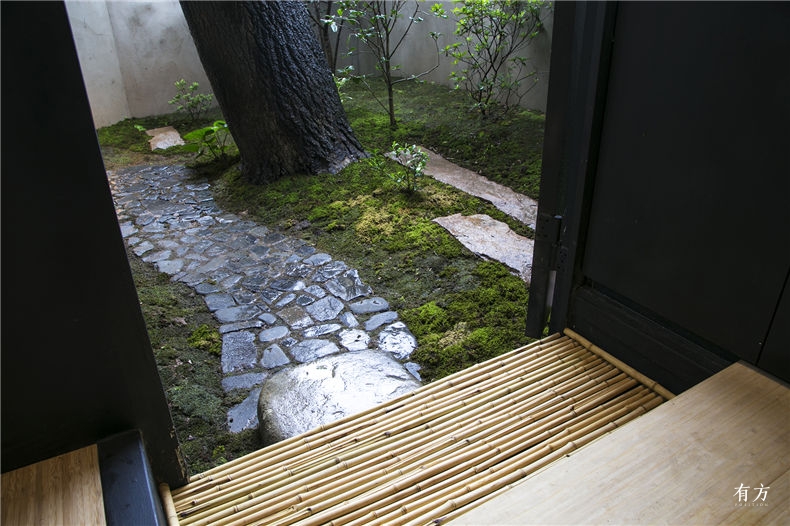

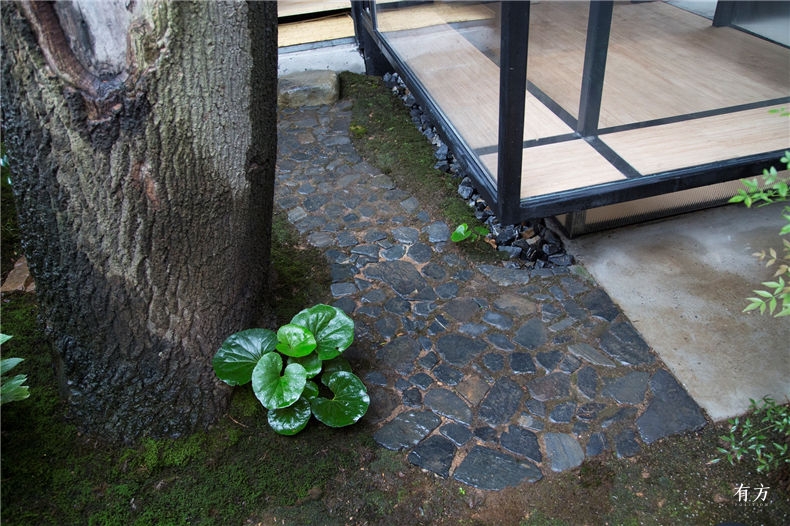

第一层悬挑位于离地0.45米的位置,作为座凳的水平板上部归为室内,下部归为室外,这是一个向内坐着的人的身体暗示。考虑到茶室和庭园更为积极的关系,面对庭园的南侧,座凳被调整置于茶室外侧,座凳上方的空间让给了庭园。



deshechashi 11

deshechashi 12

deshechashi 13

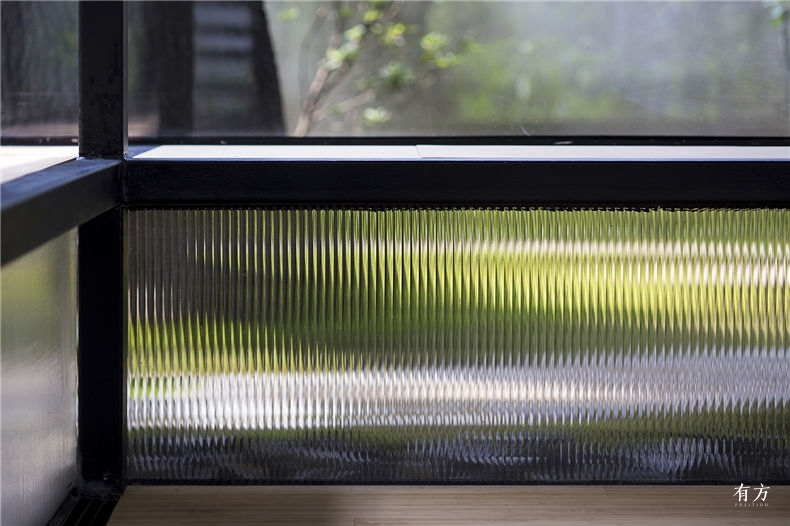

第二层悬挑位于离地1.8米的位置,这样可以相对扩大茶室的内部空间感受,仿佛可以看到一个站立的人展开双臂,而这个高度也不会影响茶室外部檐廊下人的活动,对于身高高于1.8米的人,在这里他会自然地低下头来去适应这个空间,而并不会感到不适。



deshechashi 14

deshechashi 15

deshechashi 16

deshechashi 17

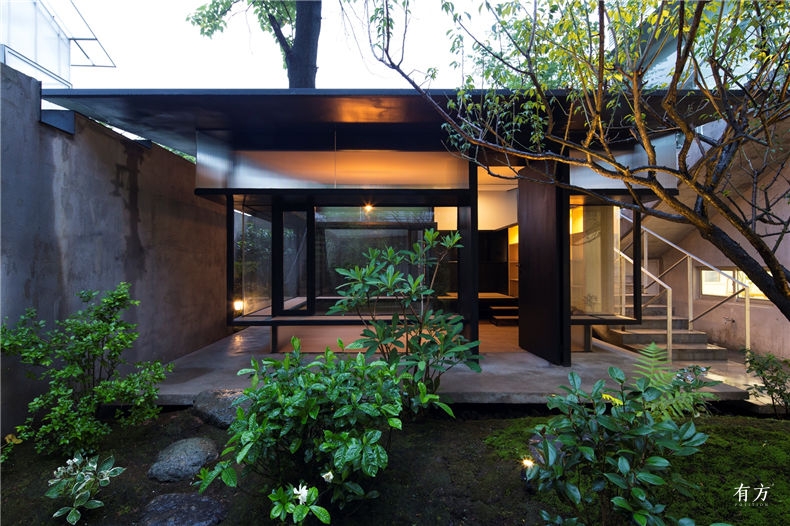

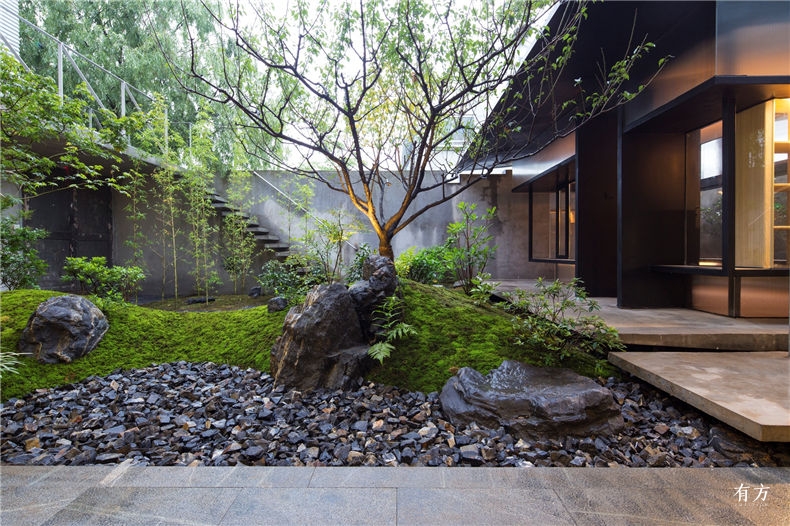

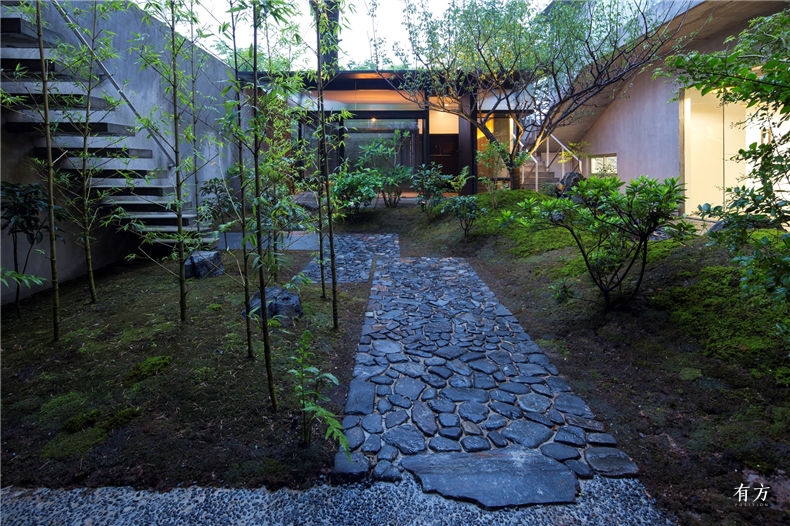

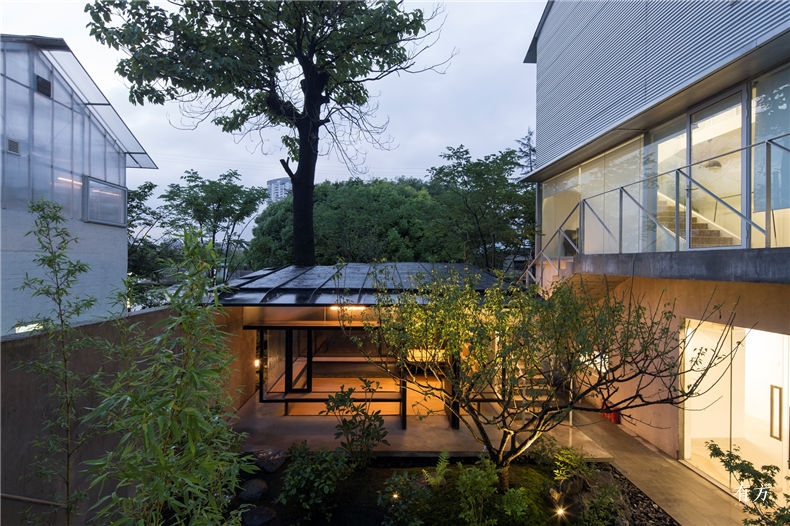

第三层悬挑是屋面的覆盖,设计在南侧、北侧、和西侧都定义了不同的檐下外部空间。茶室占地19平方米,而屋面覆盖则达到40平方米,向不同方向延展的屋面加强了茶室和庭园的空间关系,混凝土的基座上和檐口下的空间既属于茶室也属于庭园,向主庭园压低的檐口同时建立了茶室明确的方向性以及它的正面性。





结 构 构 件

deshechashi 18

deshechashi 19

deshechashi 20

deshechashi 21

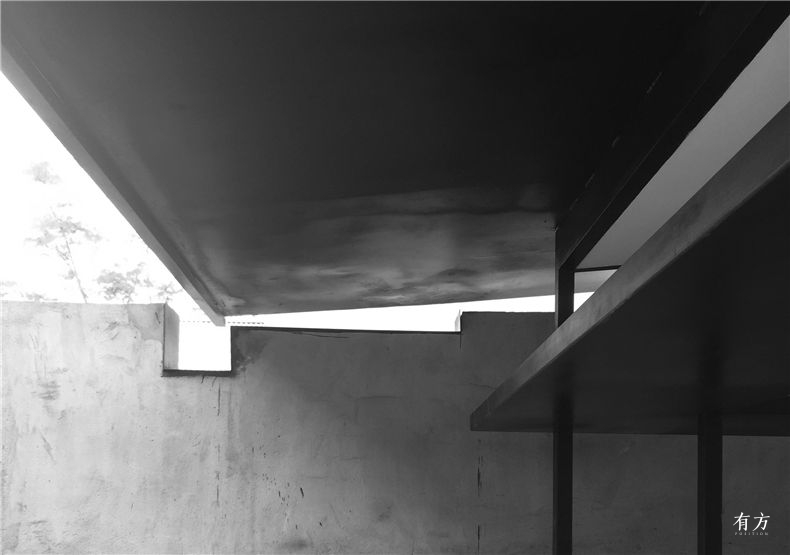

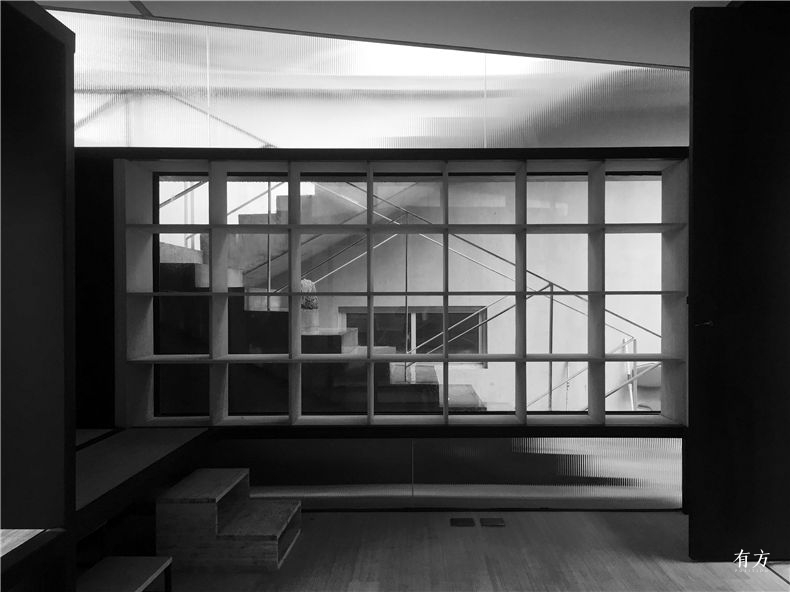

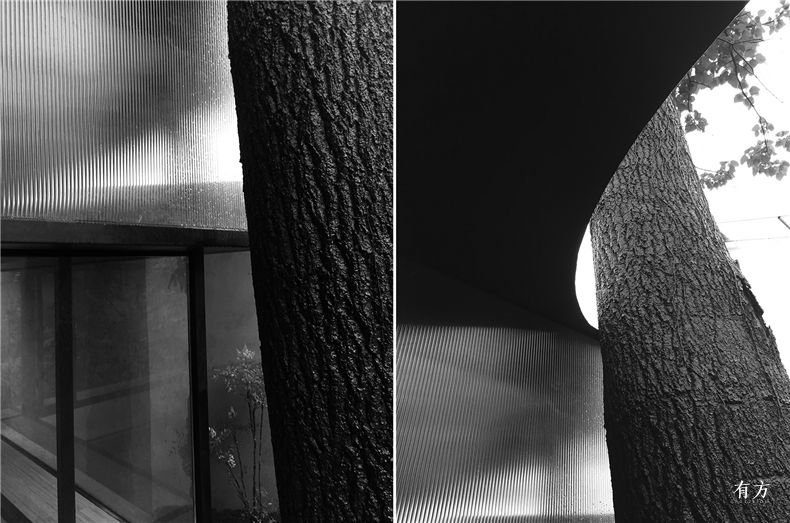

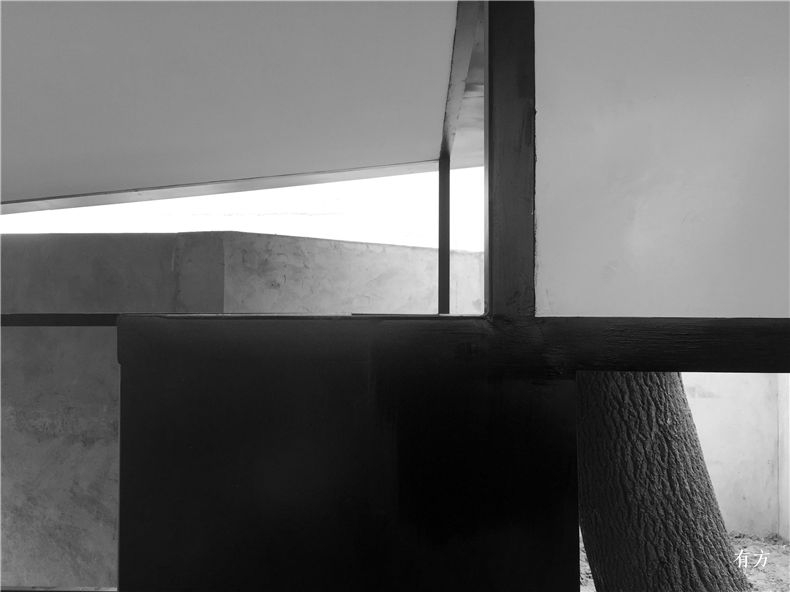

细部照片

设计着意选取了较细的结构杆件,无论竖向还是横向的结构构件,都采用了统一尺寸的60毫米方形断面的钢管。之所以采用60毫米粗细的方钢,是意图使其和茶室绝对尺寸的“小”相适应,或者其意更在于削减结构对于空间的在惯常尺度上所产生的影响或印象。对于所有横竖支撑构件采用相同的尺寸,是希望在满足受力的同时,又能有机会归入形式构成的游戏里,它可能在空间中被视为抽象的线条构图,从而释放出它不仅仅作为结构构件的潜能。作为建筑的结构构件,这个尺寸也较好地适应了家具的尺度,从而与人的身体建立了更为亲密的关系。



deshechashi 22

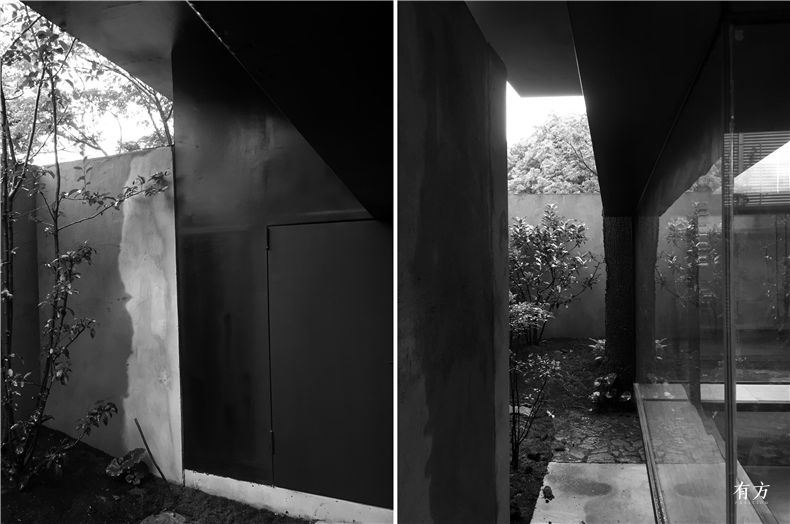

deshechashi 23

deshechashi 24

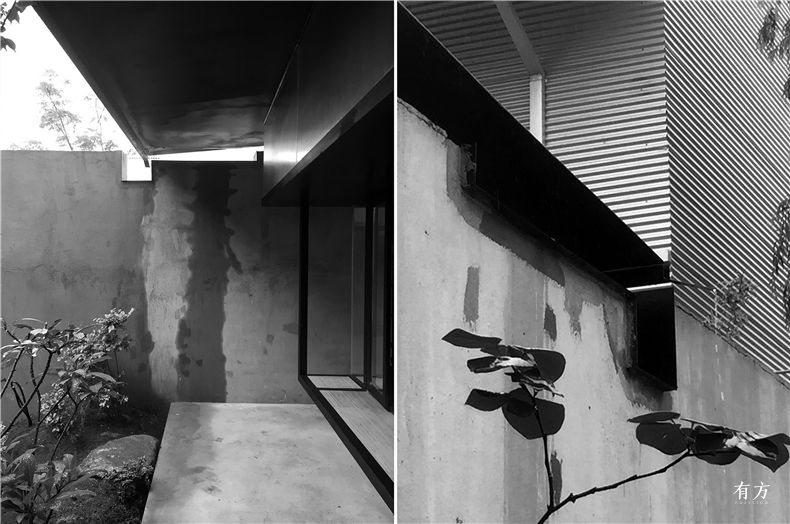

细部照片

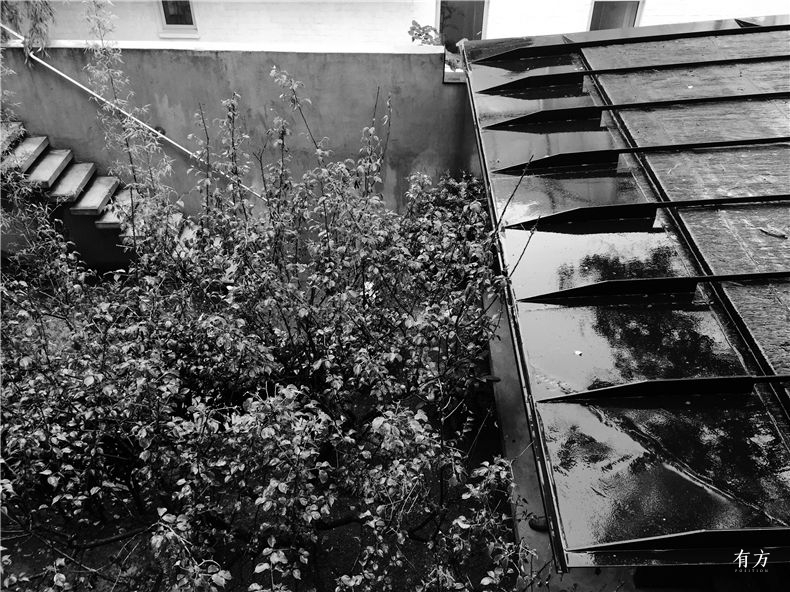

屋顶是8毫米厚的钢板,屋顶保温板上翻并由为了保持屋面钢板平整的钢板反肋固定,这些上翻的肋板修正了屋面仅仅由黑色防水卷材覆盖表面所产生的简陋或临时感,极薄的屋面边缘让这间茶室显得更为轻盈和精确。



deshechashi 25

deshechashi 26

deshechashi 27

deshechashi 28

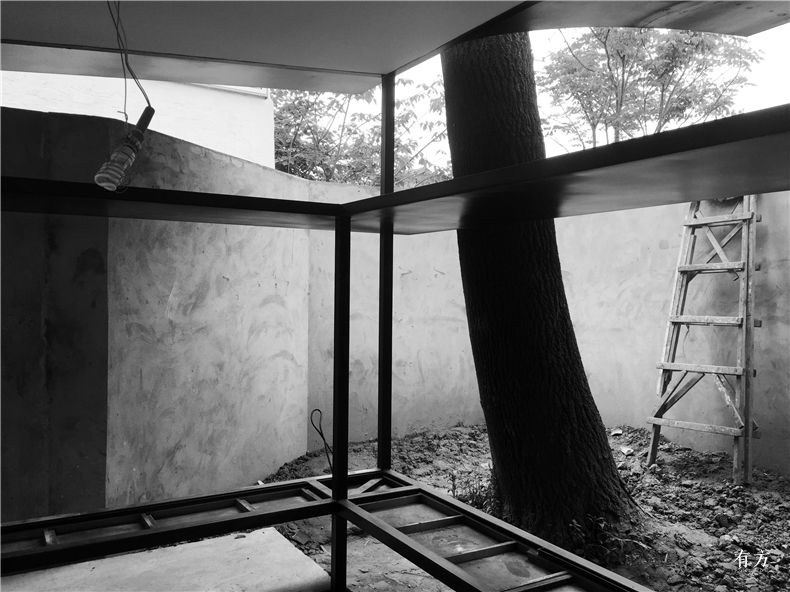

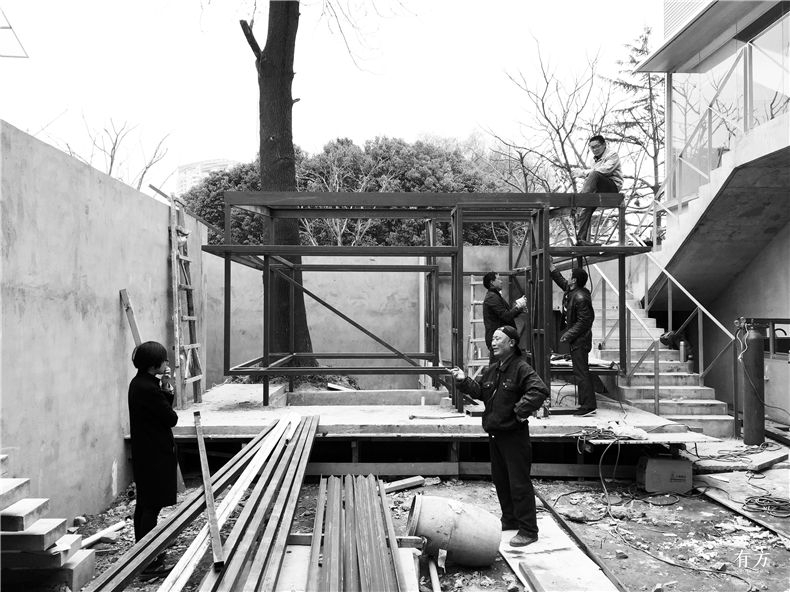

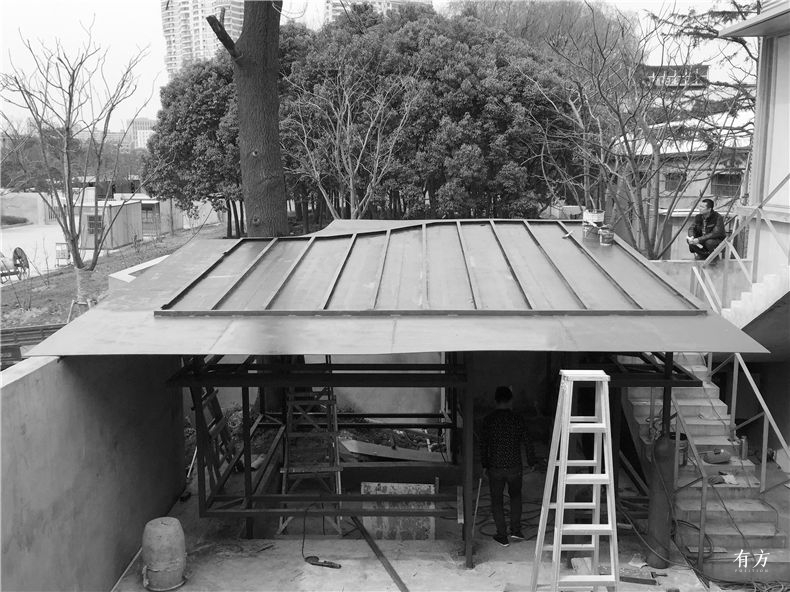

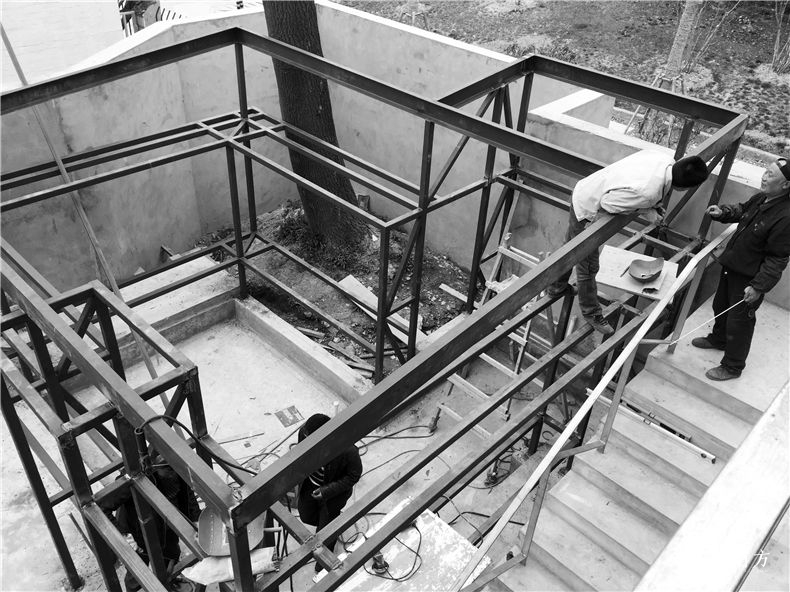

施工过程照片
deshechashi 29

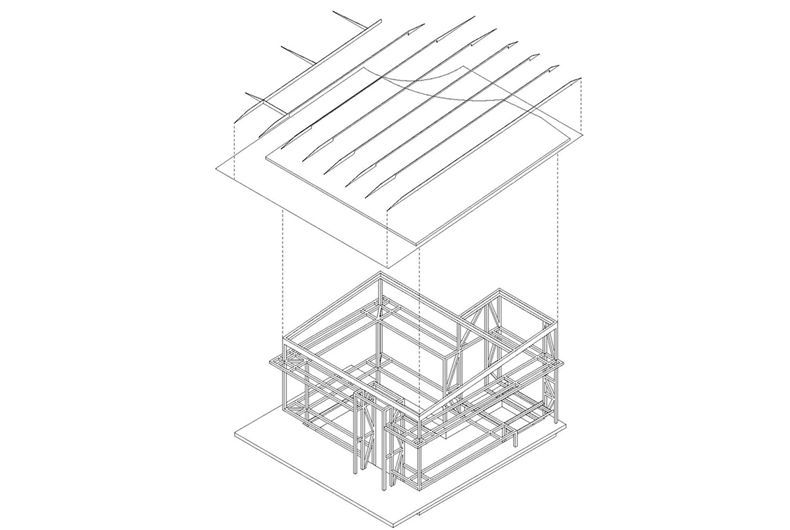

架构轴测图
deshechashi 30

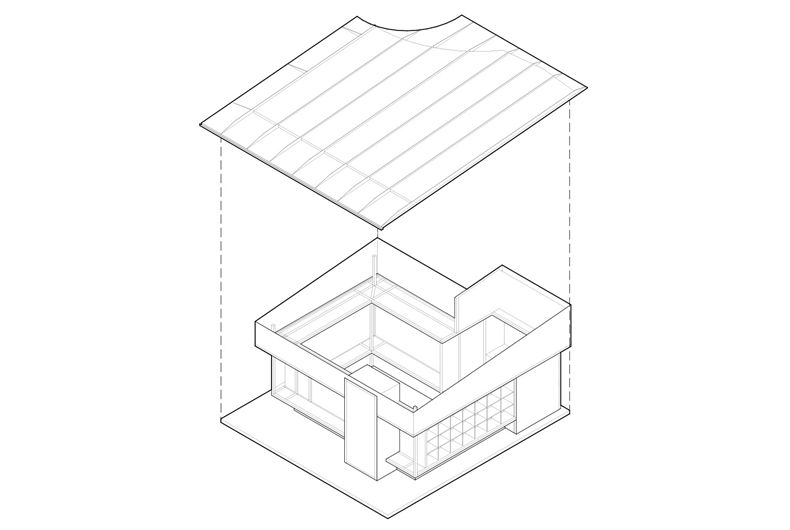

例外轴测图
deshechashi 31

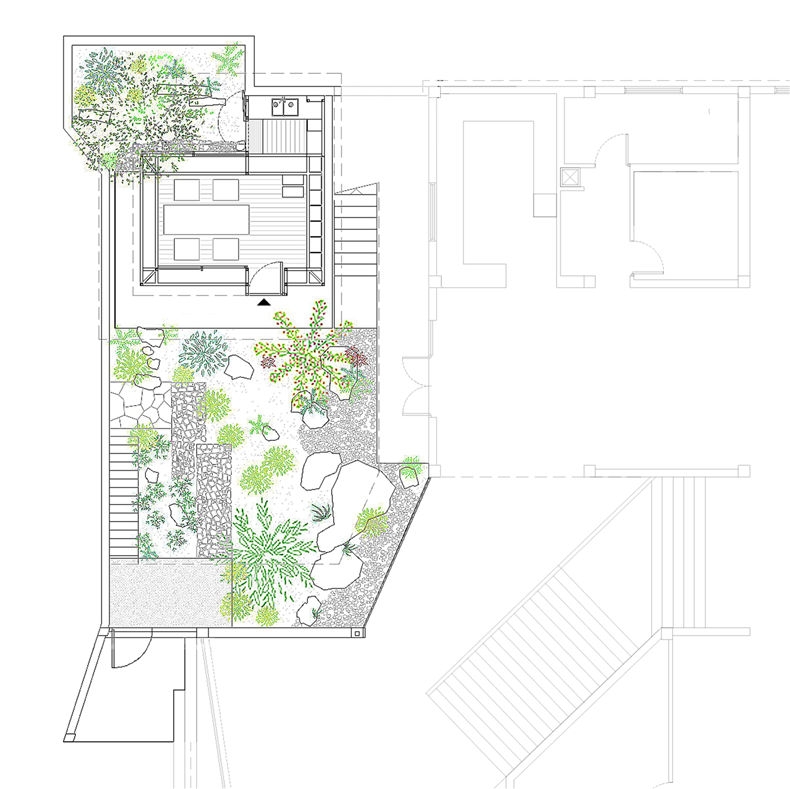

茶室与庭园平面
deshechashi 32

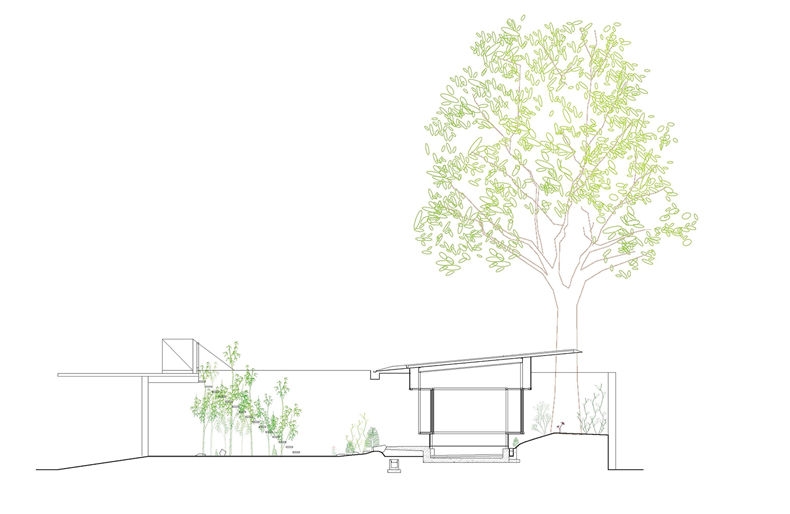

剖面图
deshechashi 33

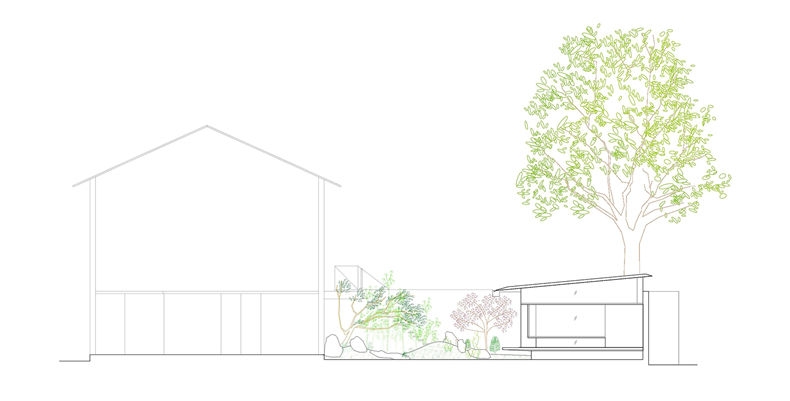

侧立面
deshechashi 34

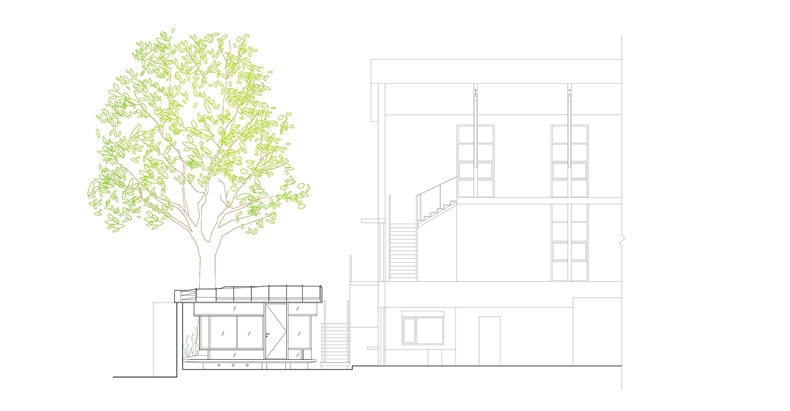

正立面

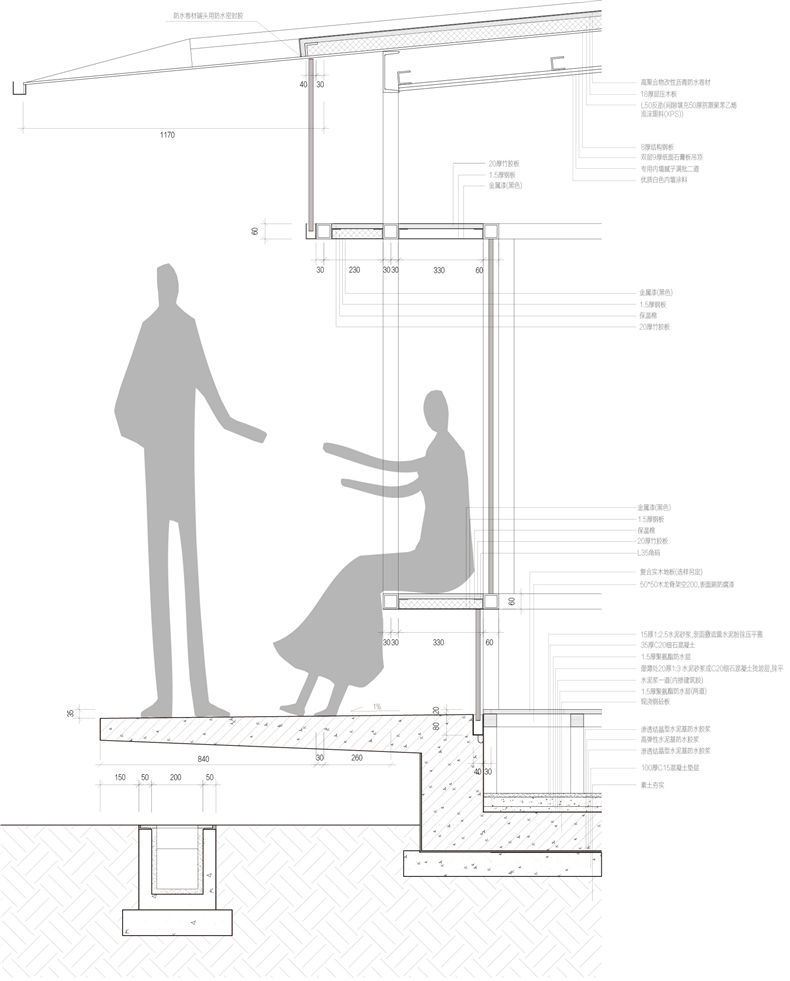

deshechashi 35
构造详图

建筑师:大舍建筑设计事务所

结构师:和作结构建筑研究所

项目组成员 :柳亦春、沈雯、张准、王伟实

设计时间:2015.10-12

建成时间:2016.5

造园:七月合作社

摄影:田方方 (彩色),柳亦春(黑白)

建造地点:上海市龙腾大道2555-12号

建筑面积:19㎡




版权声明:本文由大舍建筑授权有方发布,禁止以有方编辑后版本转载。
