故宫雕塑馆照明设计:保护与呈现的精密集成

故宫雕塑馆照明设计:保护与呈现的精密集成
林楚杰 | 2016.12.05 19:30
diaosuguang01

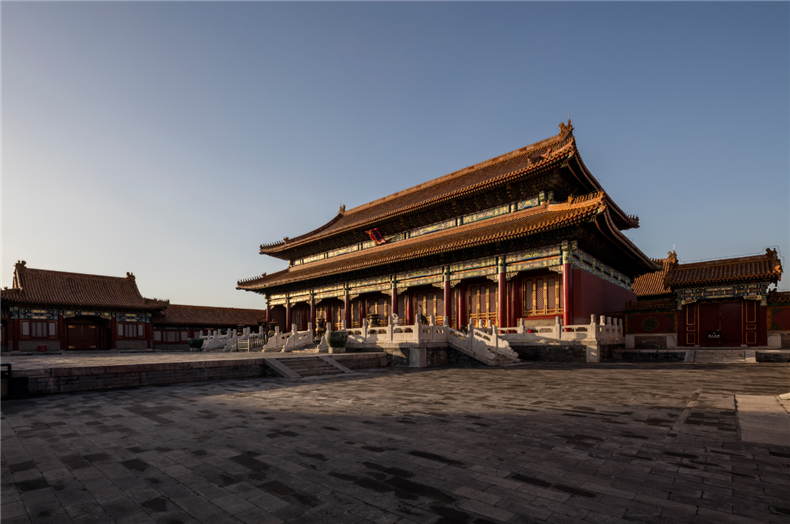

雕塑荟萃馆(慈宁宫)外景

故宫博物院雕塑馆,是在慈宁宫区域建造、具有现代展示功能的古代雕塑展馆。根据原有的古建筑格局,分为六个展厅、共展出近400件古代作品的雕塑馆,是目前国内博物馆界规模最大的古代雕塑专馆。



diaosuguang02

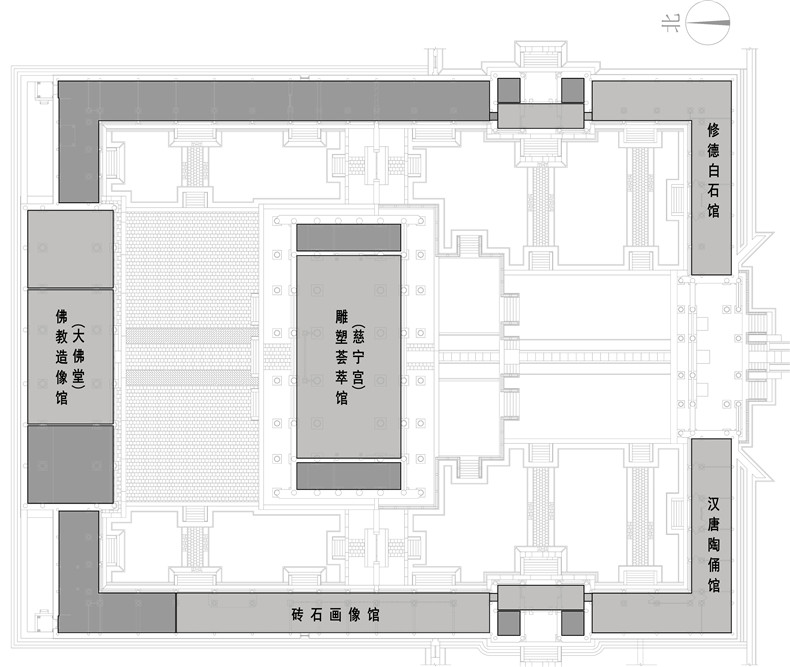

总平面图

跨学科的设计工作主要围绕着“如何平衡古建筑保护、文物保护、现代展示之间的复杂矛盾”而展开。设计过程涉及古建筑保护、建筑设计、展示设计、结构设计、文物保护、照明设计、色彩学研究、材料研究、雕塑等领域的专业合作。



diaosuguang03

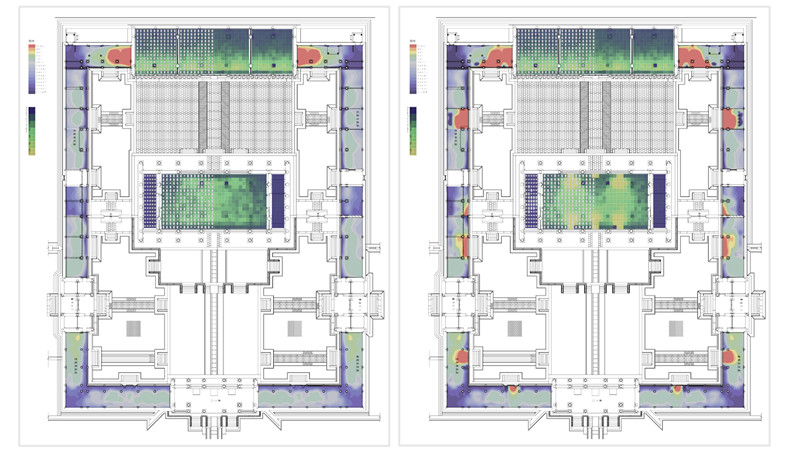

采光系数分布(左为所有展厅门关闭,右为所有展厅门开启)
diaosuguang04

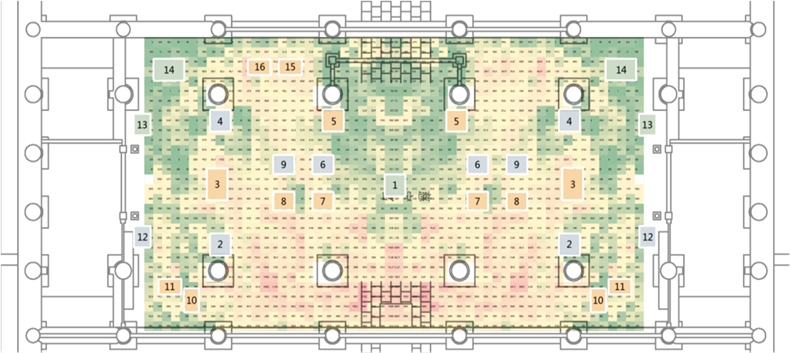

基于年曝光量的展位安全性评估

diaosuguang05

diaosuguang06

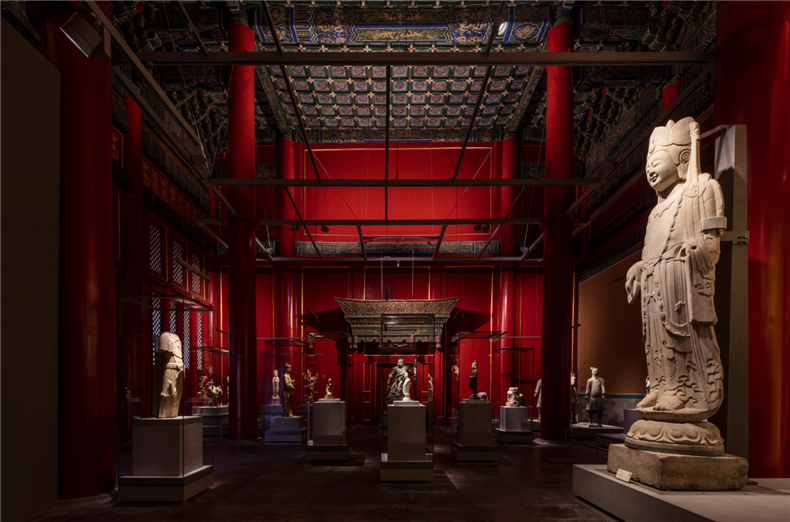

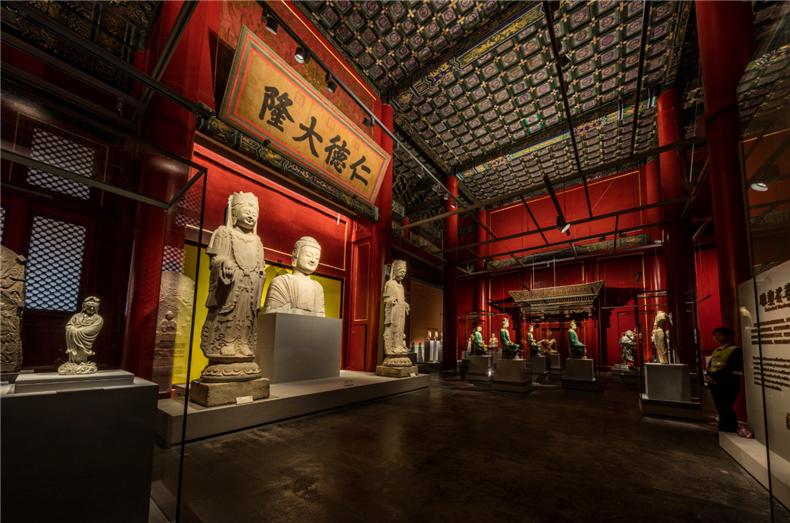

慈宁宫正殿内景

通过人工光与天然光的精心配比,保持传统的清代宫廷室内氛围,兼顾雕塑文物和建筑空间的呈现。基于天然光的量化分析,确定对光敏感文物的合理位置,研发了仿窗纸视觉感受的特造玻璃,以及将室内干扰最小化并能适应不同雕塑需求的特造灯具。光环境研究与照明设计的内容包括:



a. 恢复传统光环境

b. 精确配置人工光

c. 轻量化结构设计



diaosuguang07

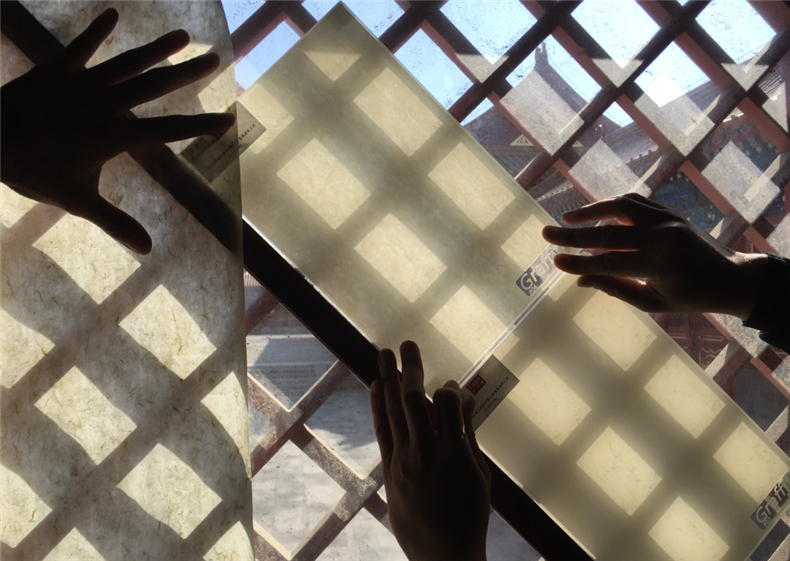

用特造“纸玻璃”模仿古代窗纸的实验
diaosuguang08

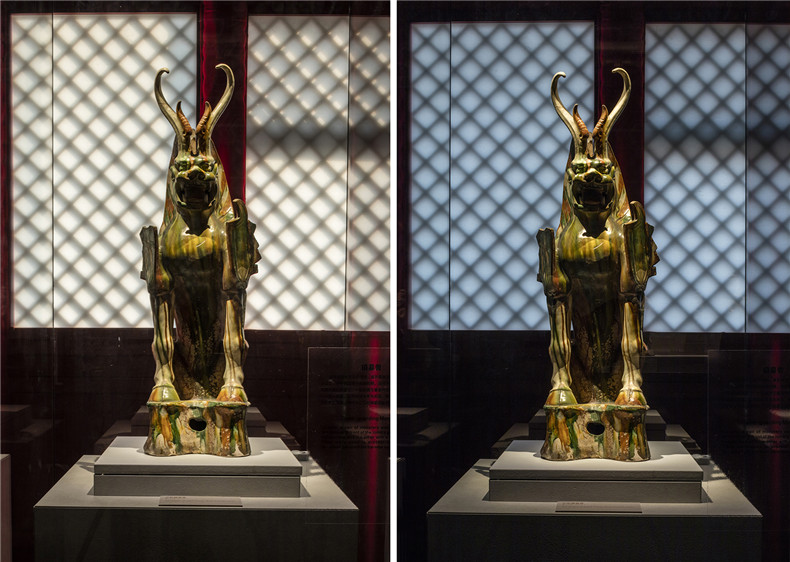

一天中天然光的色温和强度变化可被感知

为营造理想的天然光环境,设计团队通过大量试验,模仿传统窗纸特造了“纸玻璃”,既保留天然光的感受,又严格控制天然光的数量,隔绝紫外线,消除展柜表面的反射眩光。玻璃厚度7.52毫米,由双层3毫米数码陶瓷打印玻璃与1.52mm PVB夹层合成,可见光透光比为0.2%。从“纸玻璃”表面感受到的色温和强度的呼吸变化,暗示着朝向、时间与天气信息,将美学审视、历史思考与现实感悟紧密结合。



基于北京典型气象年的逐时参数,对展厅天然光曝光量进行模拟,并得到每件文物的曝光量参数。作为国内第一例采用动态气象参数、模拟辅助展陈设计的方案,本设计对传统建筑光环境的保护与现代建筑光环境的设计都具有示范意义。



diaosuguang09

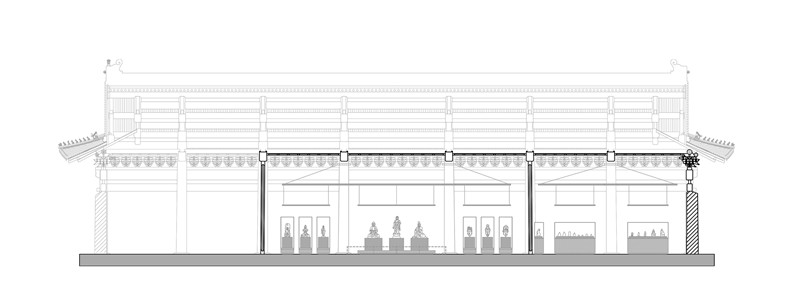

剖面图
diaosuguang10

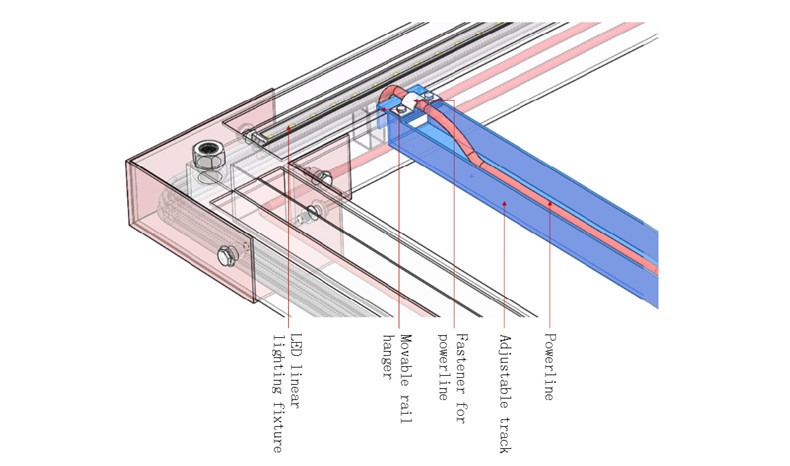

定制的碳纤维灯架和悬吊灯具系统
diaosuguang11

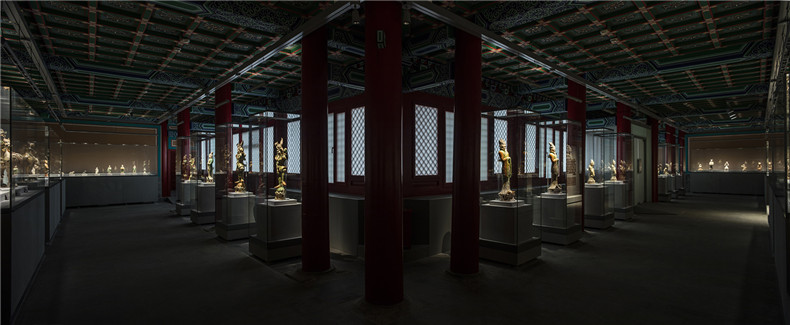

特造管状灯具与特造“纸玻璃,实现了人工光与天然光的精确配合

定制的吊装碳纤维灯具支架减轻了照明系统荷载。其从上部空间入电的方式保护了原有金砖地面,并整合了多组照明系统,包括照亮天花、墙面、匾额等既有室内装饰的系统,以及悬吊且可平行移动的雕塑照明系统。通过亮度比例的控制,营造细腻而丰富的视觉层次。专门研发的灵活整合射灯模组的管状灯具,直径63.5mm,将灯具对于空间的影响最小化,实现了从统一的高度上照亮各种雕塑。展柜内部无灯保障了顶部透明的展陈方式,实现了雕塑与空间的仰视视觉融合。灯具长度根据展柜长度定制,所有2W/3000K的LED模组(10°或30°)可在管内任意位置安装,角度可调,并实现单模组调光。LED模组完全缩于管内,暗光反射器和防眩格栅的配置,可以最大程度地避免眩光。



diaosuguang12

diaosuguang13

diaosuguang14

diaosuguang15



项目名称:故宫博物院雕塑馆

业主:故宫博物院

展陈设计:冯崇利,王峥英

照明设计机构:周鍊+清华大学建筑学院张昕工作室

照明设计:周鍊,张昕,冯崇利,韩晓伟,杜异,赵晓波,王峥英,赵秀芳

天然光研究:张昕,夏君天

照明实施:赛恩源机械电子有限公司

照明技术支持:王东宁,王俊杰,梁金龙

特造玻璃:北京玻名堂建筑艺术玻璃有限公司

特造灯具:WAC

雕塑馆室内面积:1500平方米

完工日期: 2016年6月

建筑摄影:周利
