廊桥遗梦:徐州万科未来城示范区 / 久舍营造

廊桥遗梦:徐州万科未来城示范区 / 久舍营造
梁钰钧 | 2017.05.05 11:32

久舍营造工作室

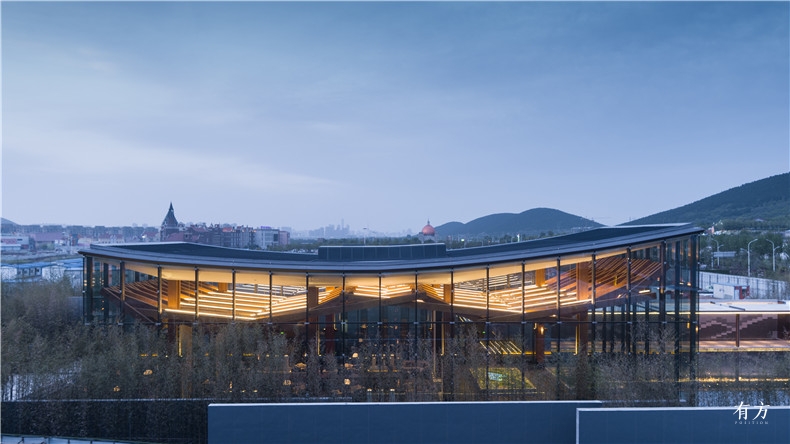

DJI 0284



徐州万科未来城,是万科在徐州云龙湖畔已经启动的超百万方山水文化大城。而“未来城”的示范区,作为“未来城”地块上第一个亮相的建筑群,在某种意义上将为整座“未来城”的性格定下基调。



鉴于“未来城”巨大的建设体量,设计团队认为,展示区的主体建筑——销售展示中心(未来的社区活动中心)必须回应大的城市山水地理结构关系。

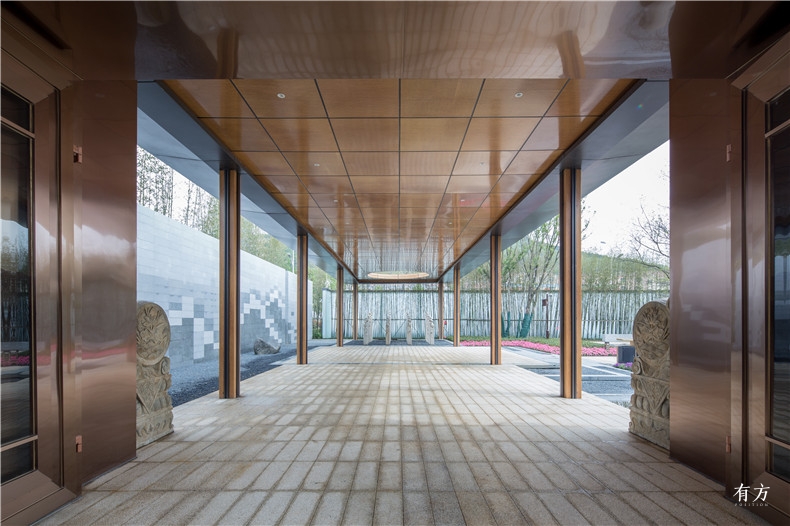

IMG 5261

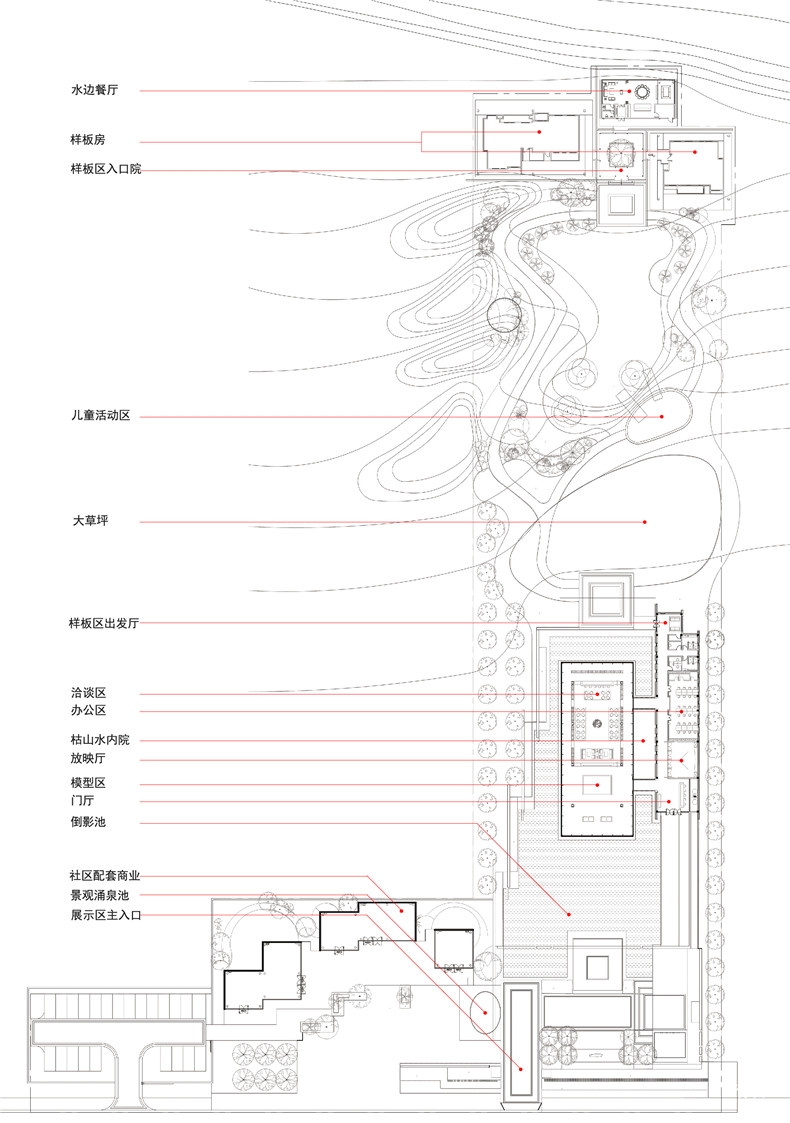

总平面-final
总平面图

在建筑功能布置上,将入口门厅、放映室、独立洽谈及后勤等所有需要小尺度空间的功能压缩到主体建筑东侧的附楼中,从而在主体建筑内部形成单一的大尺度展示空间。这样的平面功能分布,不仅使主体建筑获得最大的平面自由度,以适应前期销售展示和未来业主社区中心的多功能要求;而且通过全立面玻璃幕墙的设置,使得主体建筑的体积感被消解,内部活动得以最大限度的向城市展现,建筑的公共属性得到强化。

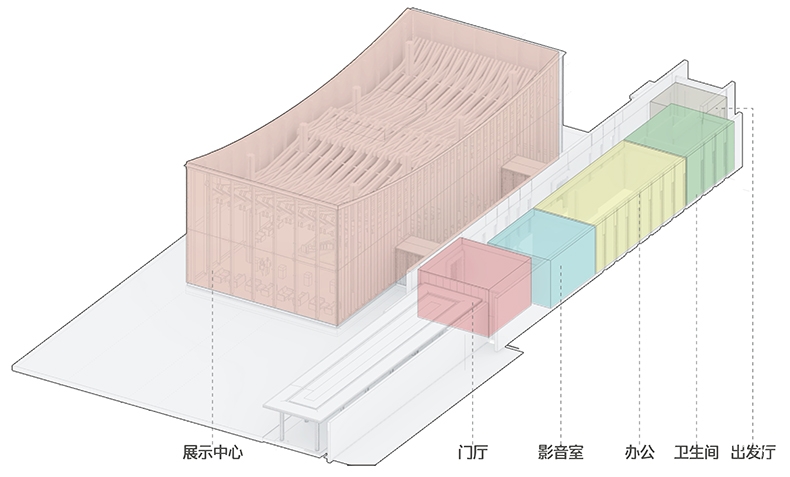

展示中心主体功能组织
集中小尺度功能空间,获得单一空间的展示中心

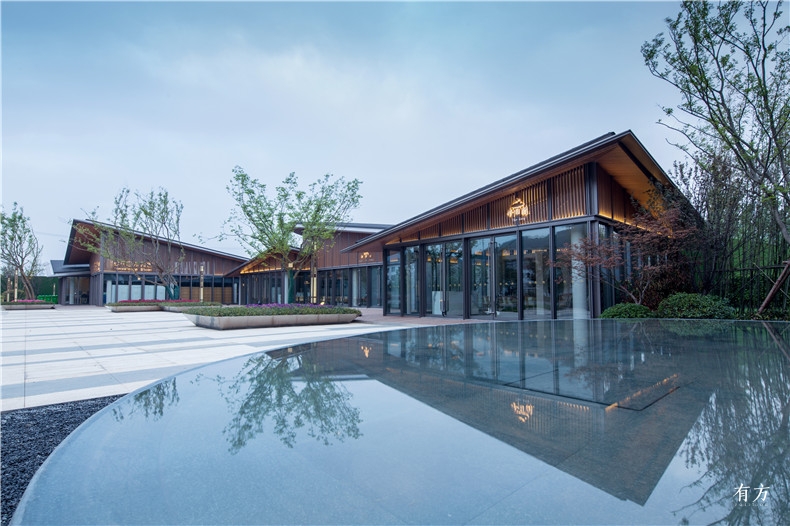

IMG 5426

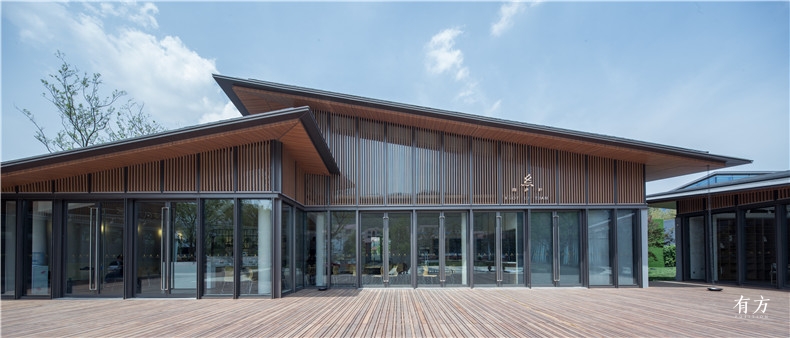

IMG 5482-3
商业单体

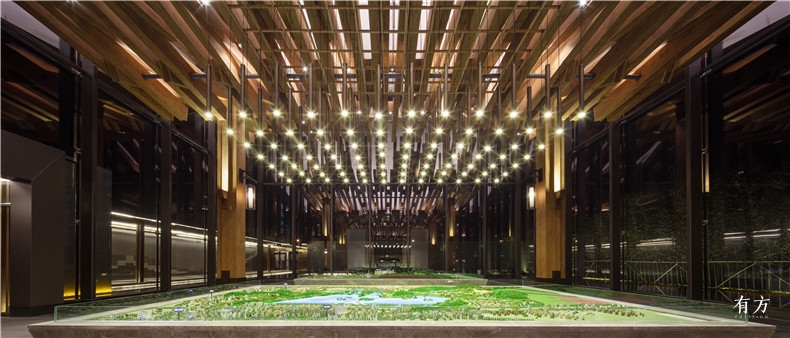

IMG 5393-4

IMG 5447

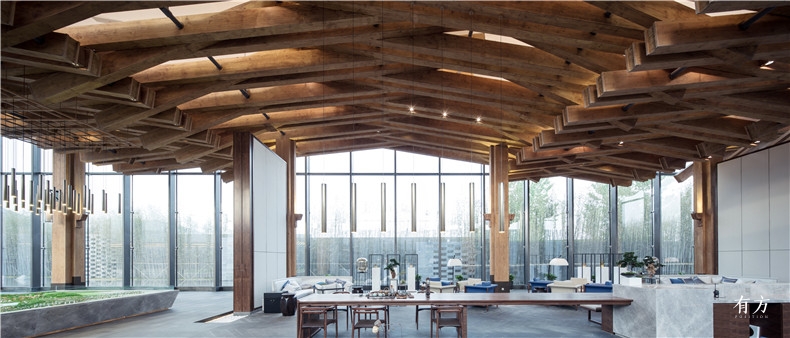

IMG 5463-4

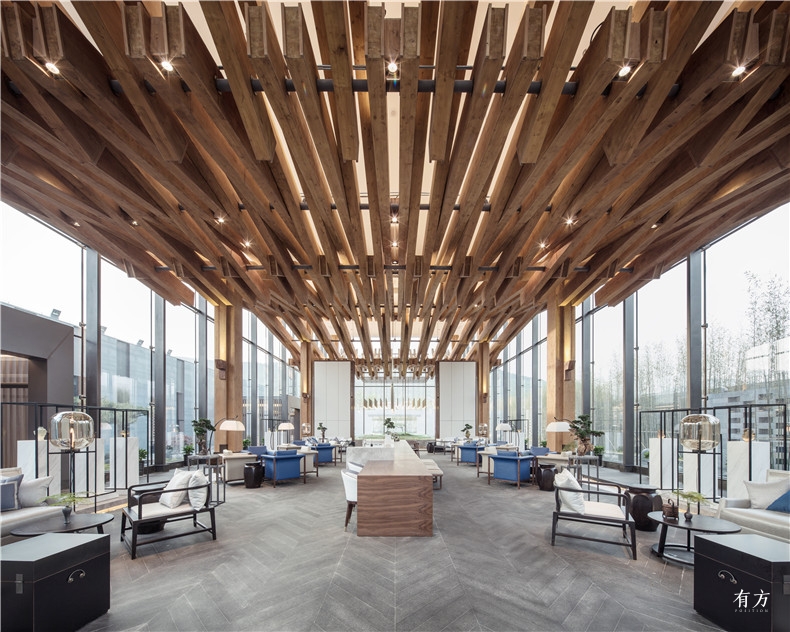

IMG 5469-0
内部木构架

而与这样纯粹的建筑外部形态相匹配的,是一个极其繁复的内部构造。



出于对廊桥这种中国传统工匠技艺与短构大跨木结构之美的敬意,工作室在接触徐州万科未来城项目之前,就已经将这种结构体系制作成手工模型学习,并且希望有机会能在合适的项目里再现这种木构之美。



因此,在这个既具备单一大空间的展示性,又需要通过建筑语言对万科的价值观和技术实力进行展示的项目中,廊桥下仰视的构件表现力就成为了设计团队首选它的理由。而大空间前设置的水院将会把仰视的图像在水中二次呈现。

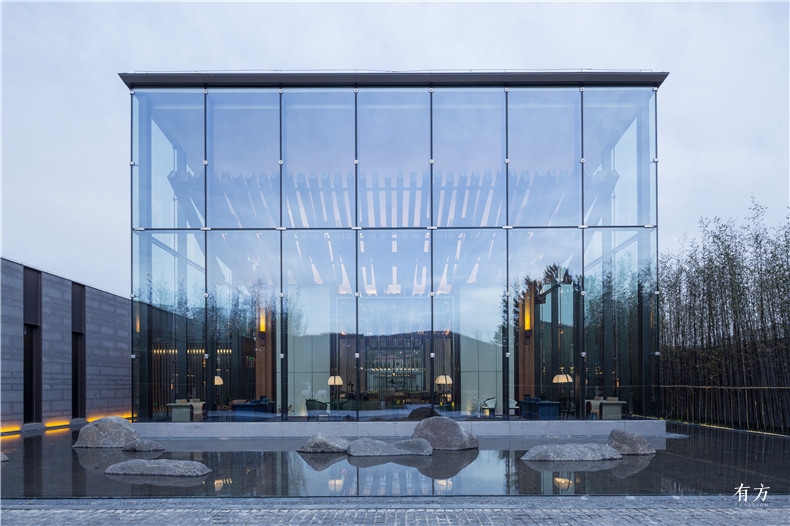

IMG 5342

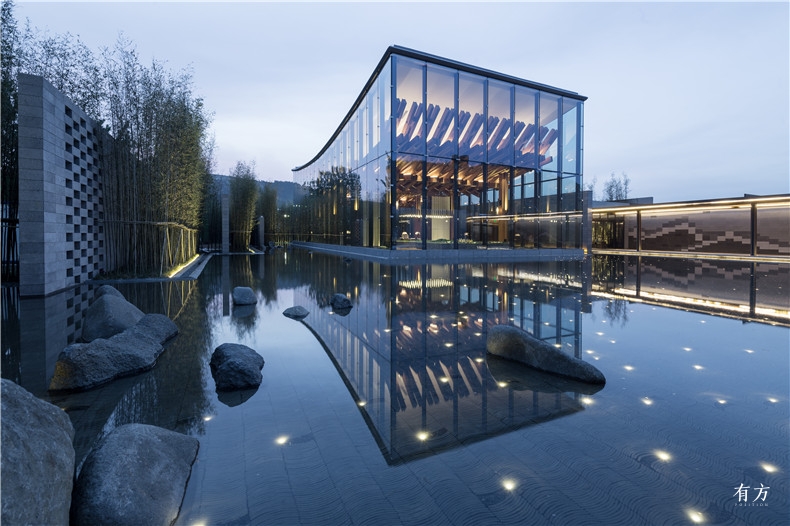

IMG 5358

IMG 5403-6

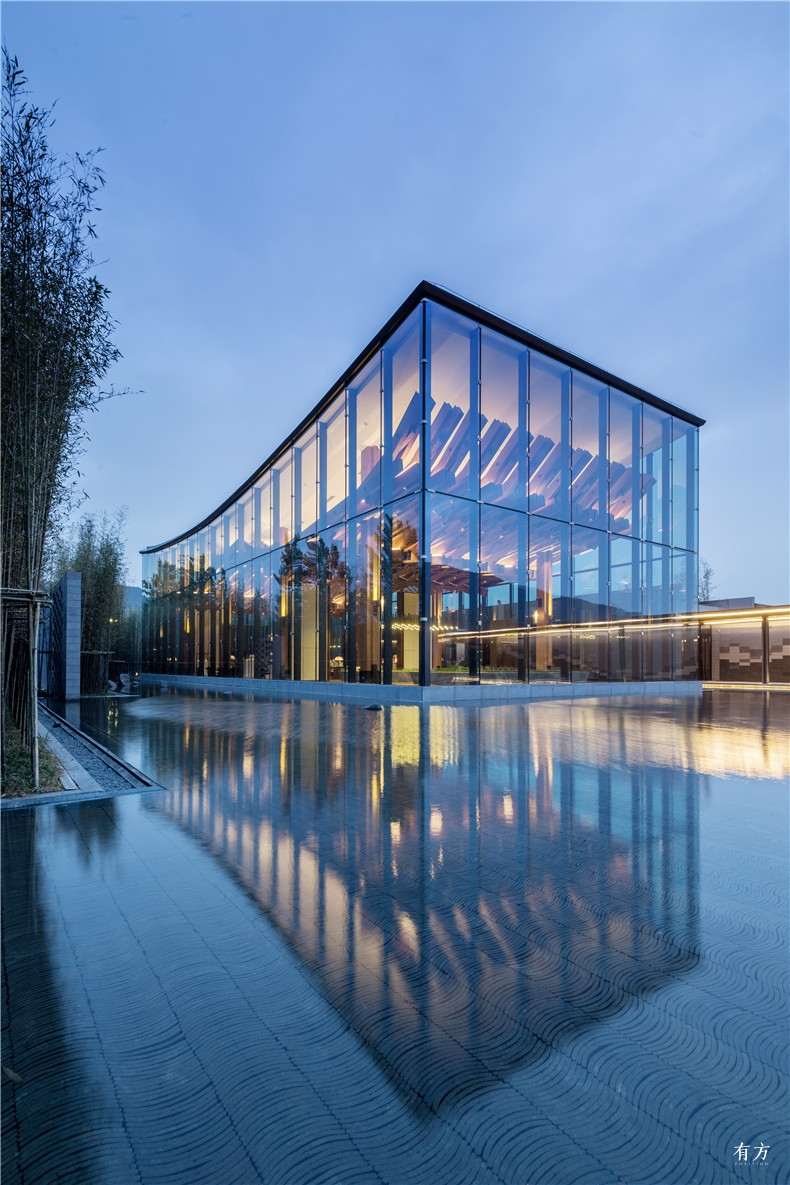

IMG 5413



设计团队用不同长度的600mmx200mm长方形截面的现代集成木材(胶合木)为基本构件,将原本廊桥体系中上下木构件之间的横向支点构件(大牛头/小牛头),用前后木构件重叠处横向贯穿木构件的小截面钢管代替。通过这个方式,突破了传统廊桥结构体系受压的单向起拱特性,使得正反连续三角体系得以成立,也获得与传统廊桥结构坡度相比较为平缓的起伏,以适应建筑形体舒缓的屋面线性,木构架整体单向涌动的动势也更为直接与流畅。



最终,当四面通透的玻璃幕墙将木构架作为这个殿堂的永久展品展示出来的时刻,一种隐匿的过去仿佛如幽灵般被呼唤召回。





结构真实与场所再现

在这个项目方案过程中,结构的真实性与场所再现的问题在工作室内部得到了反复的讨论。

木构架自身的刚度和屋面承载力经过计算是足够的,但是为了将木构架推向空中,四面临空,独立的单跨柱子难以形成有效的框架对抗侧向力。加上在初始方案中,幕墙中的上下两块玻璃是「上部受拉,下部受压」的玻璃肋体系(但最终因为结构变形和造价控制等原因加了型钢立柱,幕墙的重量完全落地),当屋面加上上部玻璃的重量都施加在悬挑木结构的端部时,木结构的截面尺寸和节点做法都会有较大改变,对形式的影响太大。

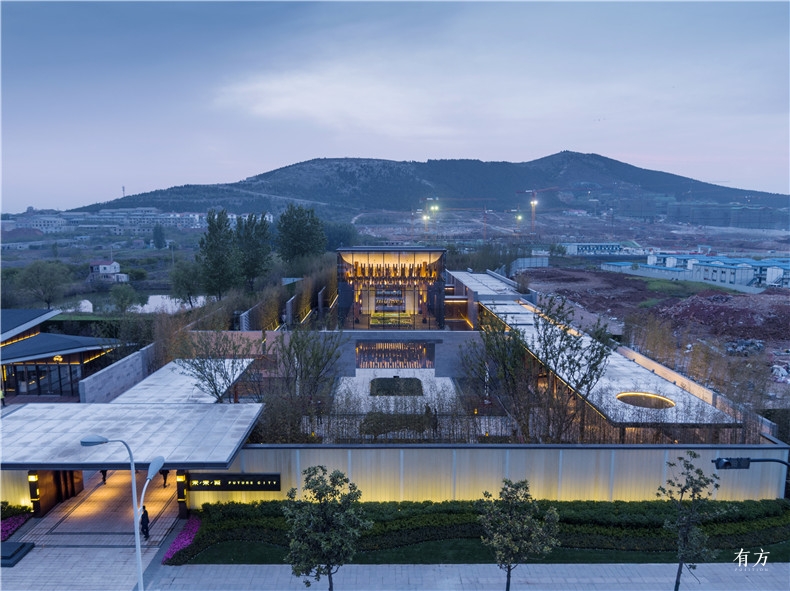

DJI 0288
展示区沿路鸟瞰

IMG 5374

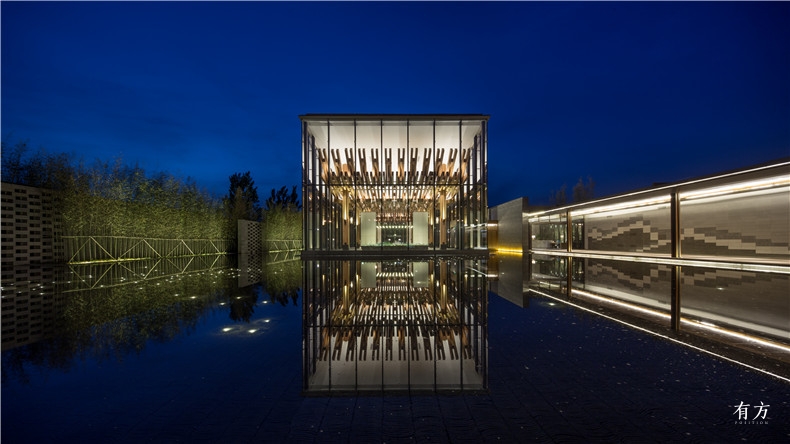

IMG 5376-9



因此,木构架在本案中最终并没有作为主体结构体系的角色呈现,真实的结构是八根钢结构柱与屋面内暗藏的钢梁框架体系(有效抵抗了木构架缺失的抗侧向力的能力),木构架由柱子和顶部框架内的吊索固定在空中。廊桥木拱的受力体系在这个方案中并没有发挥原有的结构作用。



但也正是因为这样的取舍,屋盖和木构架得以分离。在设计施工周期压缩在七个月的超短时间内,各专业才有可能实现最终的效果。在最终的呈现中,木构架和屋顶获得了某种「悬浮」的直观感受,屋面的「轻」与木构架的「重」形成了强烈的反差,再现了一种廊桥下的场所氛围。

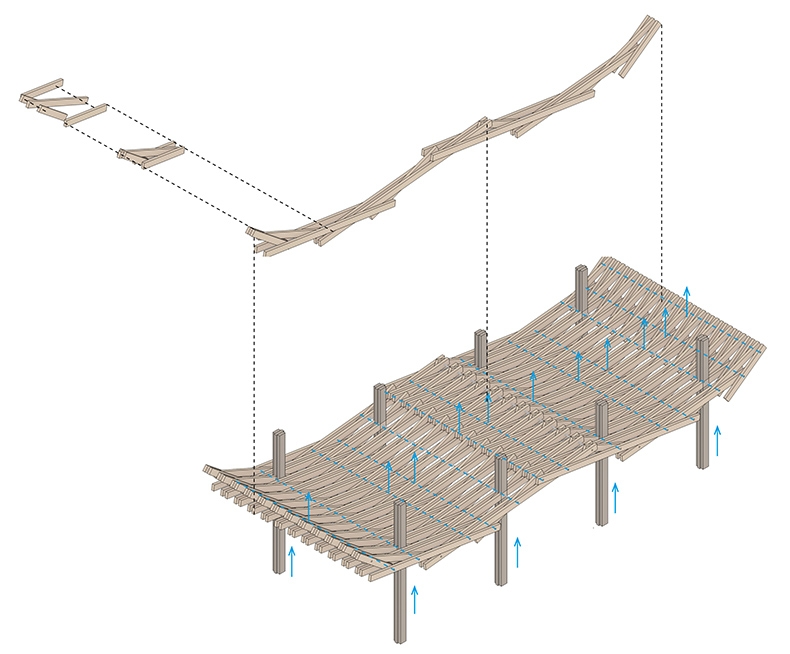

木构体系
最终的结构体系,木构架柱子和顶部框架内的吊索固定在空中

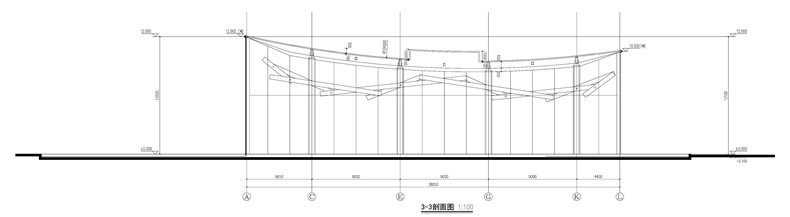

剖面的副本
剖面图

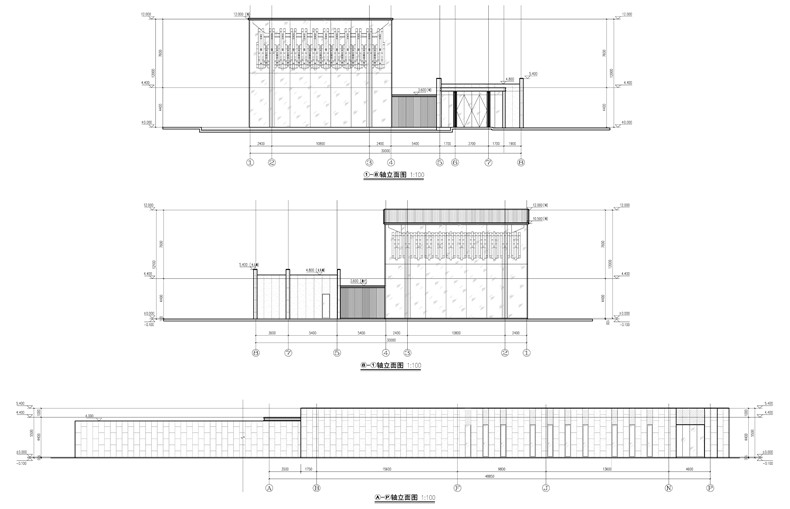

立面1的副本
立面图一

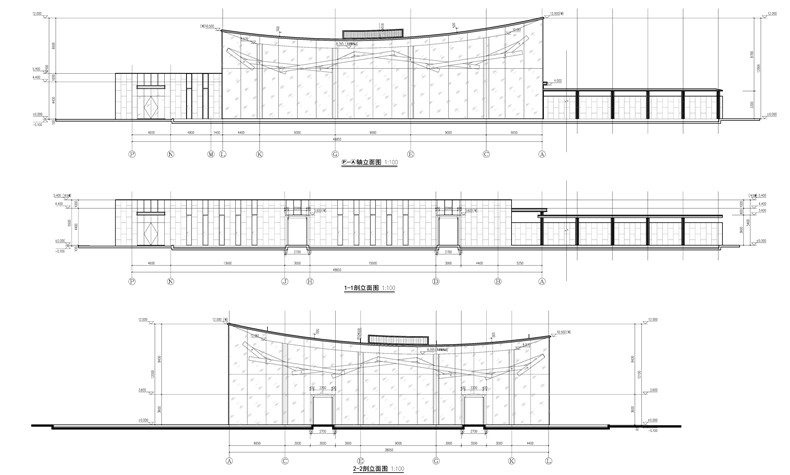

立面2的副本
立面图二

项目地点:江苏·徐州
项目规模:约1200平方米,其中展示中心600平方米
项目类型:销售展示中心/社区中心
设计时间:2016.9-11
建成时间:2017.3
建设单位:徐州苏科置业有限公司(徐州万科房地产有限公司下属项目公司)
设计团队:范久江、余凯、翟文婷、沈逢佳、董润进(实习)
建筑方案设计:久舍营造工作室
顾问咨询:上海万晟建筑设计顾问有限公司
景观设计:广州山水比德景观设计有限公司
室内设计:岭界建筑设计咨询(上海)有限公司
照明设计:上海品光照明设计
建筑施工图设计:江苏华晟建筑设计有限公司
木结构配合及施工:上海臻源木结构设计工程有限公司
幕墙设计:弗思特工程咨询南京有限公司 上海安询外墙工程设计有限公司
建筑摄影:范翌、球爷(SHIROMIO工作室)




版权声明:本文由久舍continuation授权有方发布,禁止以有方编辑后版本转载。

投稿邮箱:media@archiposition.com
