新作 | 垂园,改变阁楼的日常/张海翱

新作 | 垂园,改变阁楼的日常/张海翱
张海翱 | 罗斯迈 | 2017.08.15 16:00



垂园 阁楼之家 张海翱 有方01
垂园  ©上海华都建筑与规划有限公司

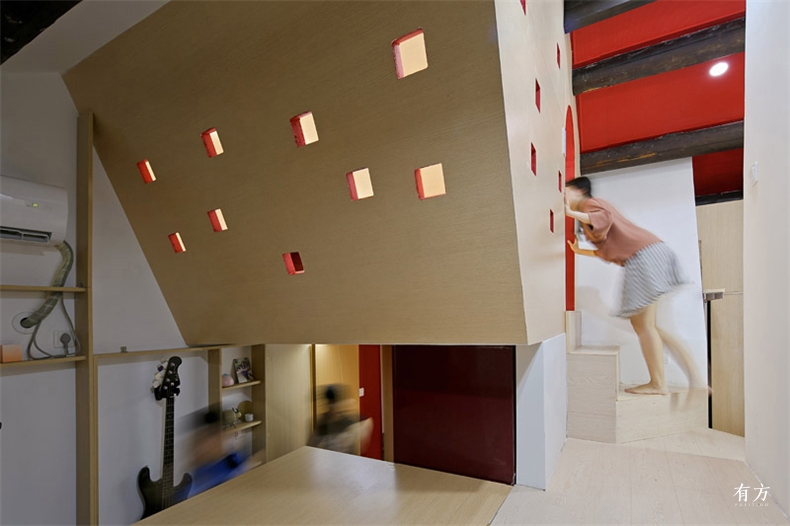

上海杨浦区的新旧城市结合部有一套这样的居室,它拥有70年的历史,原来曾是业主爷爷奶奶的旧居,爸爸妈妈的婚房。如今,又将成为90后业主的婚房。



这套仅35平方米,见证3代人幸福的小居室,如何才能满足两位老人、两位新人和未来生育儿女的需求,成为了设计团队最大的挑战。



垂园 阁楼之家 张海翱 有方30

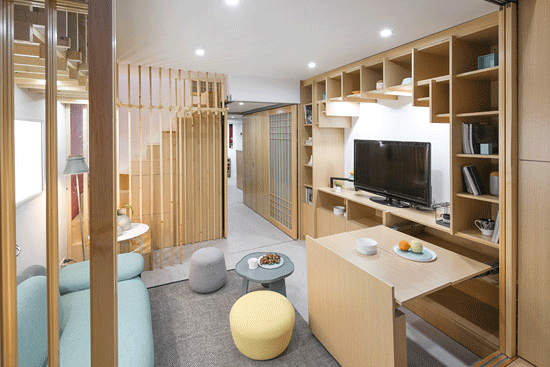

35平方米,高6米的垂园一隅
垂园 阁楼之家 张海翱 有方02

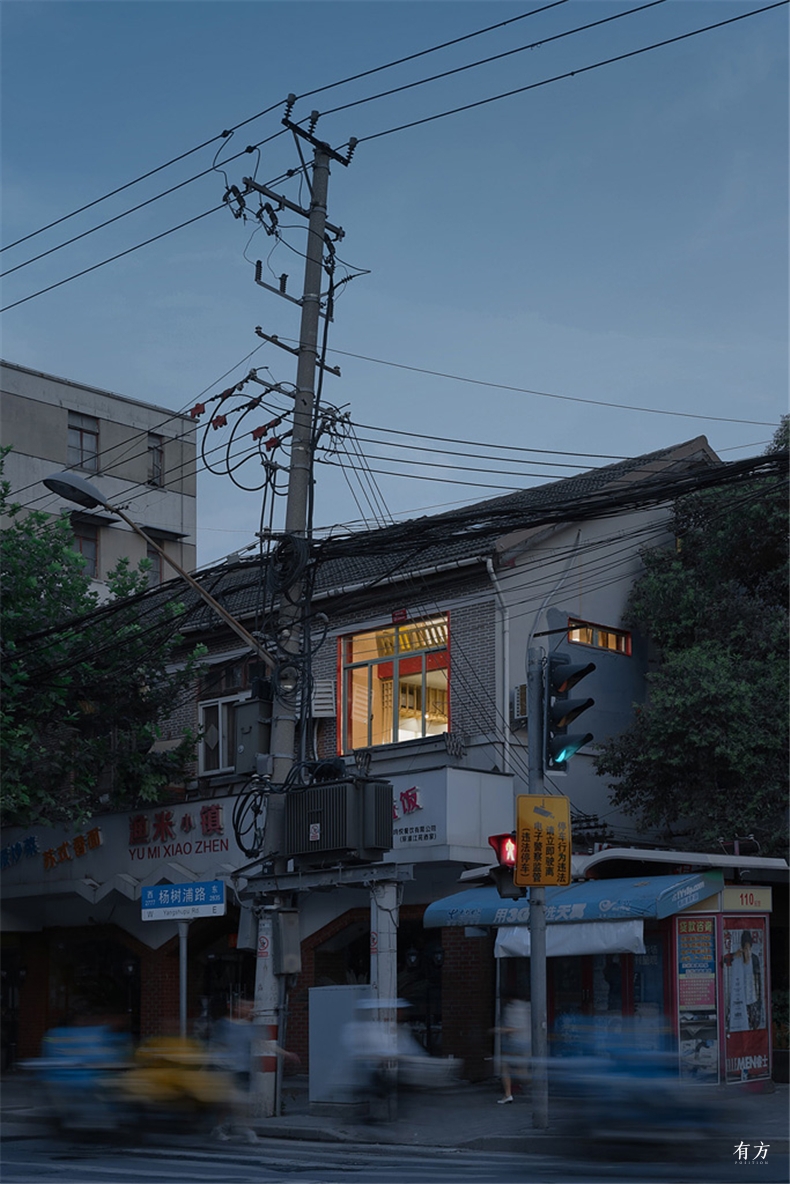

从街道看垂园

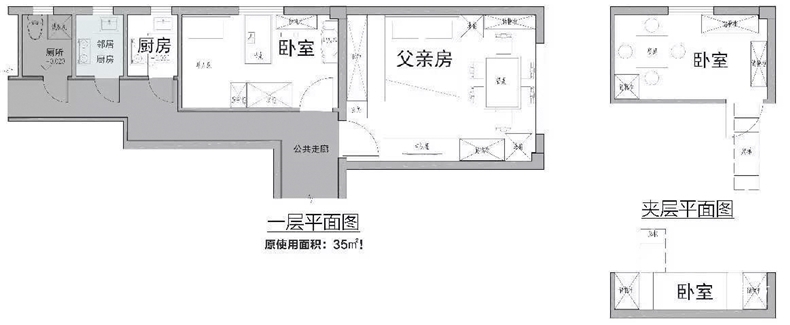

互不连通的旧居

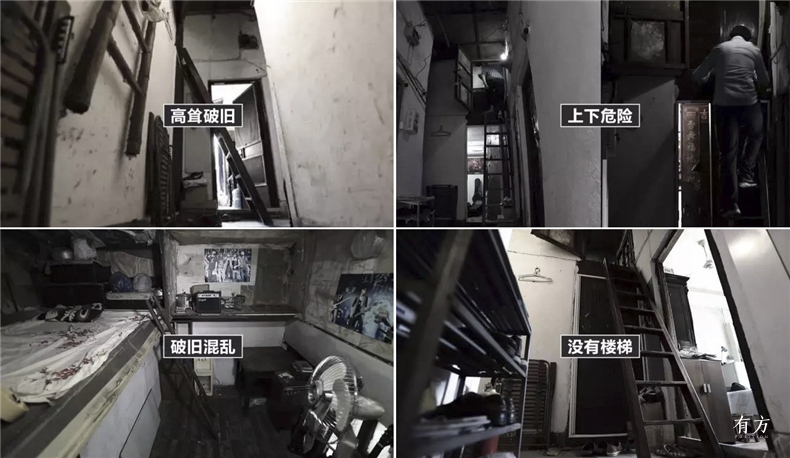

原房屋为砖木结构,共两层,高耸狭窄,拥挤混乱。平面为“手枪型”(含公共走道的面积为3.4×9.5米),其双坡屋面最高处6米。套房共有4个房间,互不连通,厕所为公共使用,其余房间均需通过公共走道进入,阁楼仅能使用爬梯爬入。居室空间局促、墙体结构危险、设施老旧、蚊虫鼠蚁多、噪声灰尘较大。



 垂园 阁楼之家 张海翱 有方03

垂园 阁楼之家 张海翱 有方04





理念:“垂园”

狭小的空间,很高的层高。对于设计,这既是一个挑战也是一个机遇。由此,设计团队提出了“垂直园林”的概念。他们将江南园林空间与路径的复杂性从二维拓展至三维,复杂多变的狭小空间转化成了设计的优势。



垂园 阁楼之家 张海翱 有方05

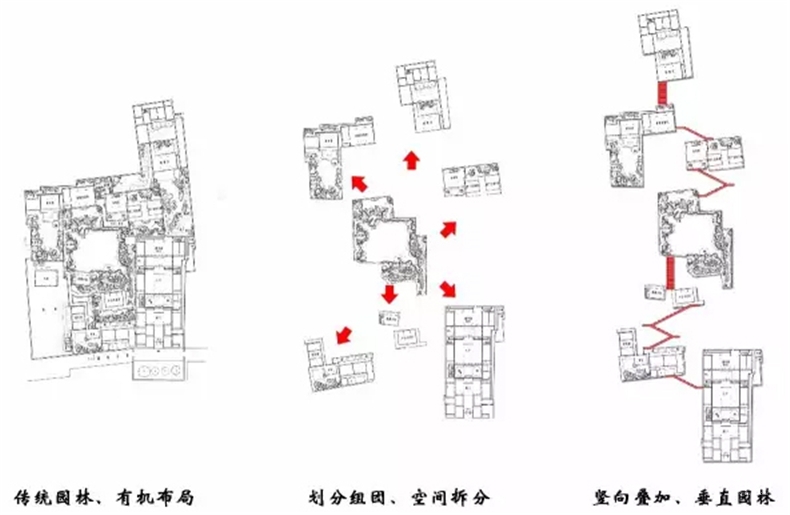

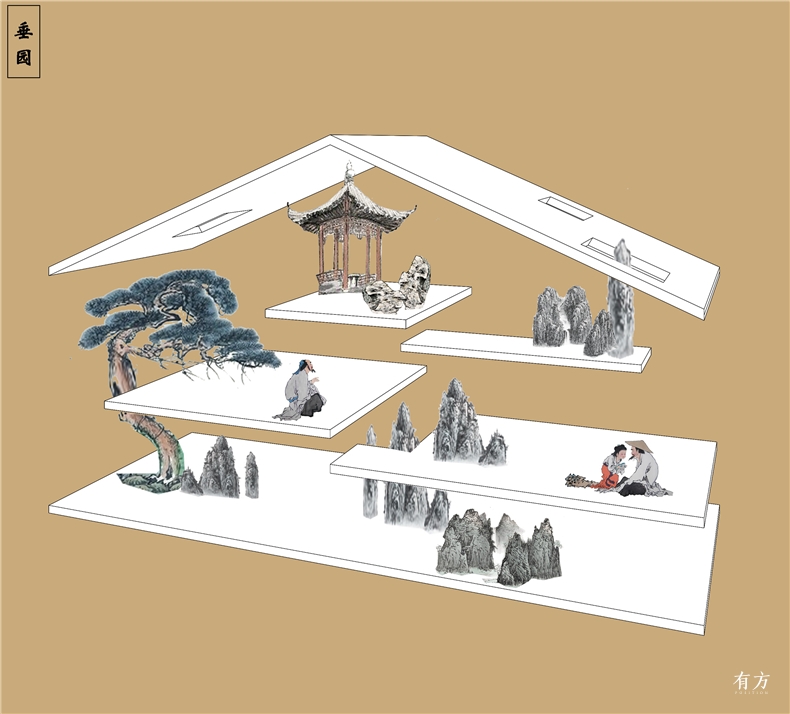

通过对园林的研究和演绎,设计团队把园林的平面空间想象为立体的竖向布局,将二维的平面分成一个个组团,进行拆离,再竖向叠加,形成一种多层分布、错落有序的园林形象,“垂直园林”这样诞生了,昵称为“垂园”。

为了更好地诠释垂园,设计团队从传统园林的精神和物质两个层面进行了演绎。园林精神作为空间的动静体验、表现意韵,选用的物质元素为“亭台廊阁、花木水石”。



垂园 阁楼之家 张海翱 有方06





设计介入

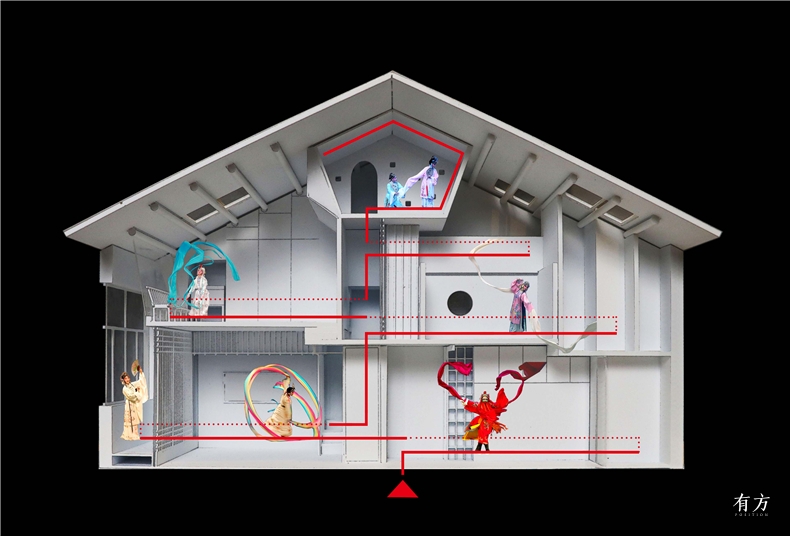

首先设计团队对中国传统的园林手法进行研究。提取“园韵”的概念。“园韵”主要通过对造园和游园的设计进行表现,园林的感受是根据时间、空间、人物的不同而有所不同,通过造园手法让人产生自身的园林意韵体验。可以是静态的赏园,也可以是动态的游园。



垂园 阁楼之家 张海翱 有方07



根据园林及造园,设计团队总结了“小中见大、步移景异、曲折有度、巧于因借、观想自然”五点,期望这不仅是造园手段,也是观园方法。经营局部,形成相对“小”的面积,创造出相对“大”的观赏居住空间。游线的设计采用了虚实结合、灵活应用、曲直自如等做法,将美好的景色组织到园林画卷中,将园韵的手法融入到各种空间中。



垂园 阁楼之家 张海翱 有方08

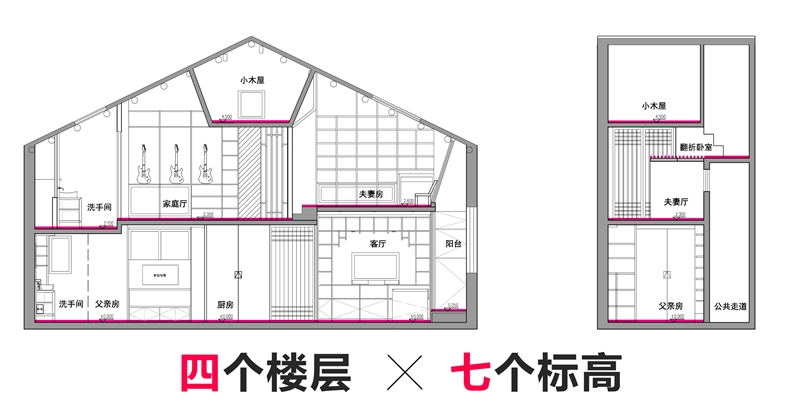

改造后剖面,四个楼层 × 七个标高



垂园 · 小中见大

垂园 阁楼之家 张海翱 有方09

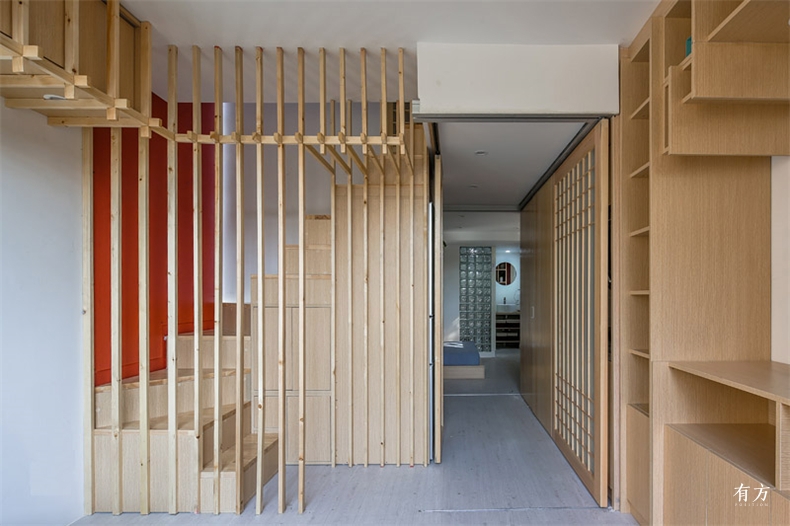

传统园林中令人称道的重要一点便是小中见大,自然山水统统浓缩到一个小小围墙里。在这里,设计团队首先将30多平米的空间面积,扩展到80,甚至100平米以上的空间体验。除此之外,还设计了许多可变化空间,通过各种装置变化实现了空间的连通和转换。

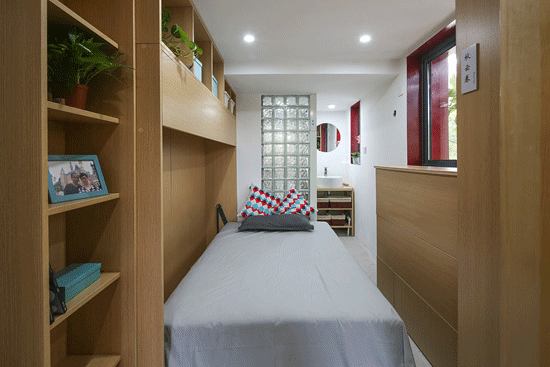

父亲的卧室=休息厅



垂园 阁楼之家 张海翱 有方27

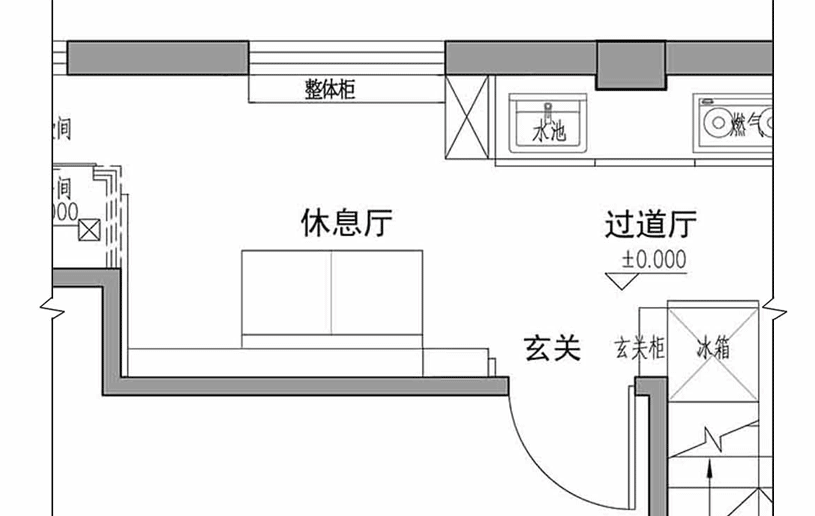

父亲卧室的可变性设计

垂园 阁楼之家 张海翱 有方36

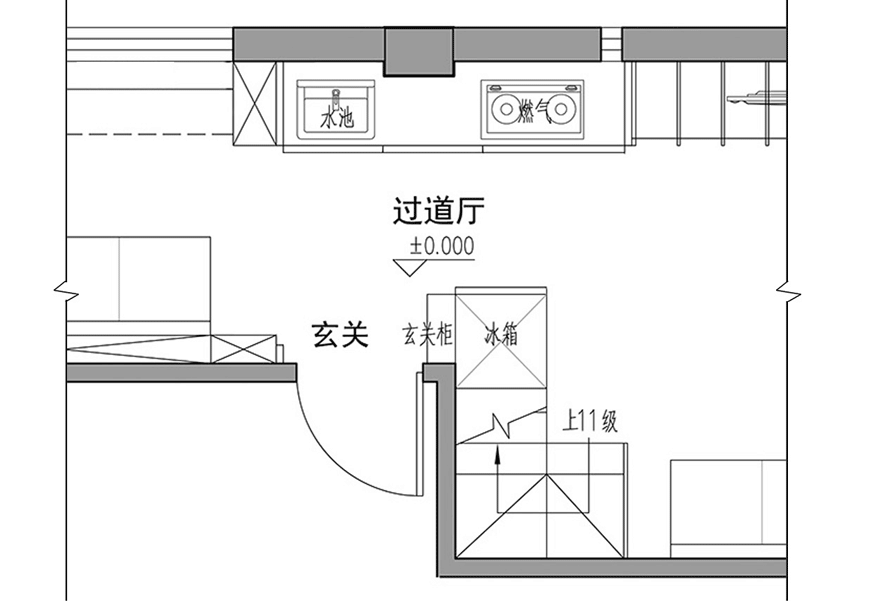

厨房区=过道厅+玄关



垂园 阁楼之家 张海翱 有方28

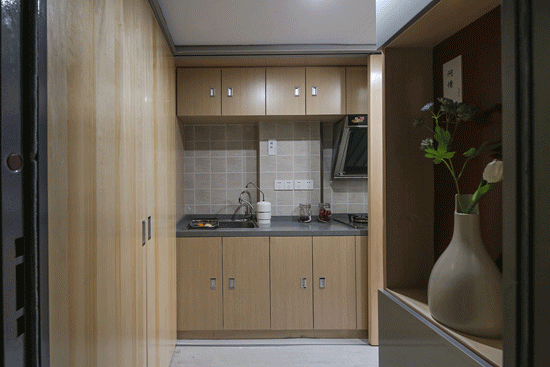

厨房通过移门的设计可以实现封闭式厨房

垂园 阁楼之家 张海翱 有方33.gif

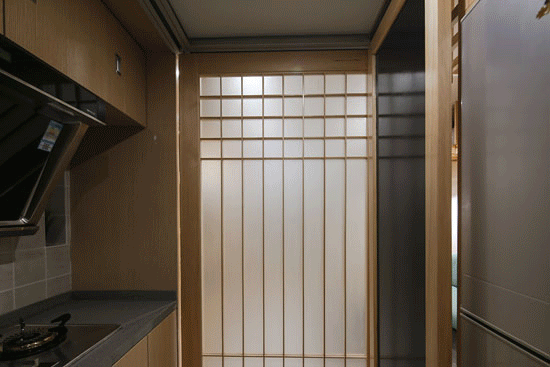

客厅=餐厅



垂园 阁楼之家 张海翱 有方29

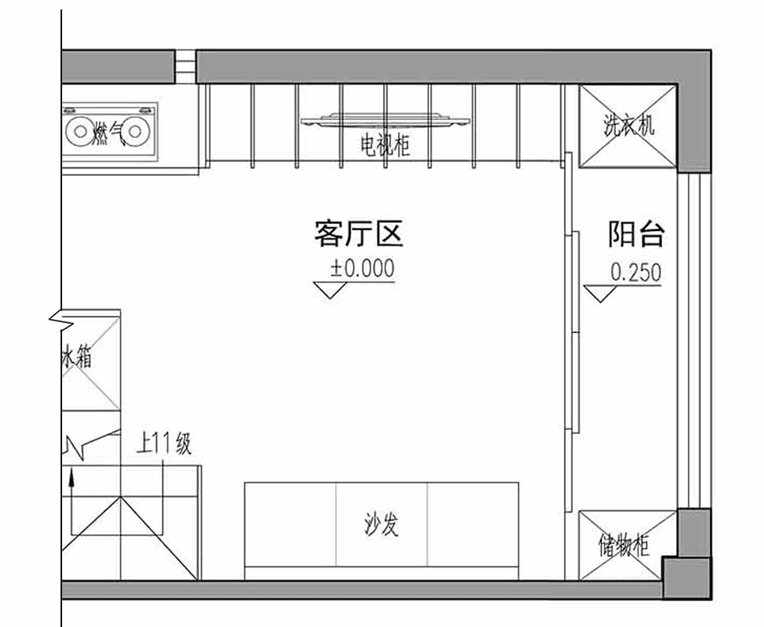

隔扇门开启和关闭提供不同的空间体验

垂园 阁楼之家 张海翱 有方34

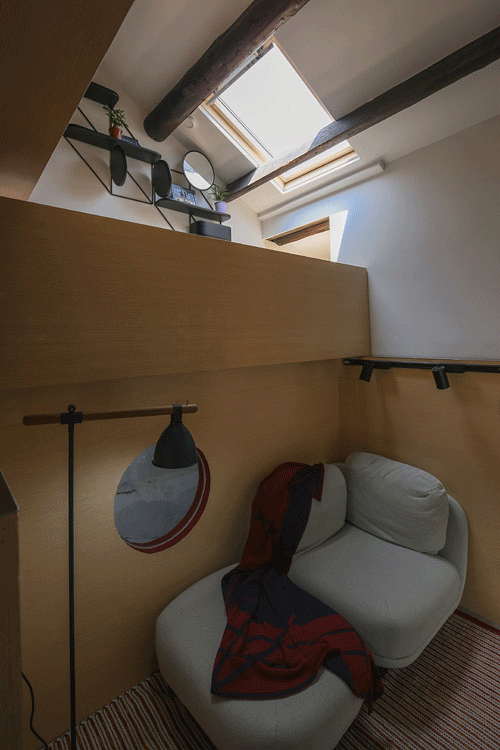

 卧室=条形书房



垂园 阁楼之家 张海翱 有方32

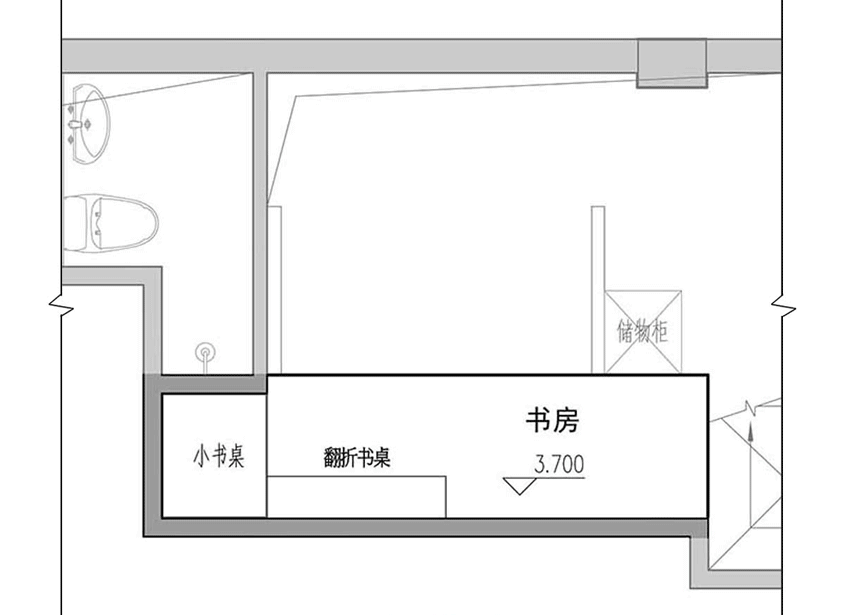

折叠楼板增加灵动的使用空间





垂园 阁楼之家 张海翱 有方35





垂园 阁楼之家 张海翱 有方10

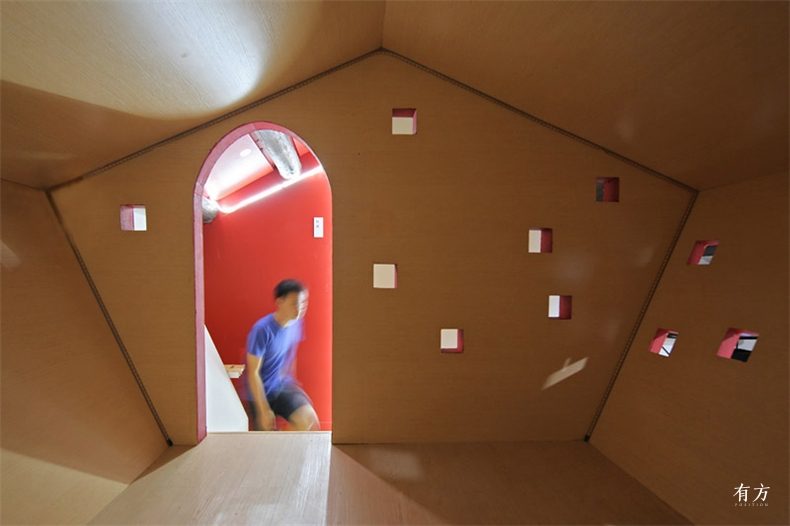

垂园 · 步移景异

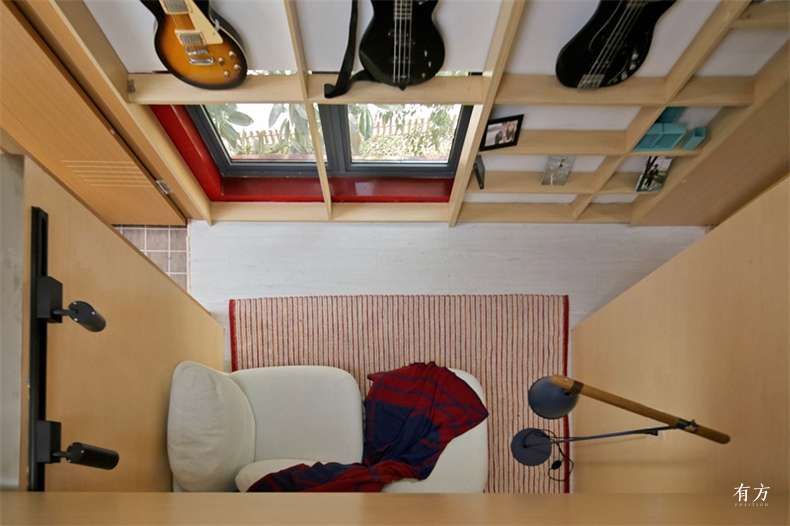

在这里,看到的每一处风景,都是整体中存在的“片段”,充实了游园的体验。垂园游线为:精致玄关—多变的父亲房—隐蔽的厨—开敞的客厅—明亮的阳台—蜿蜒的楼梯—幽静的过道—雅致的小客厅—敞亮的卧室—隐藏的楼梯—可翻折加大的客房—幽静的顶亭。



 垂园 阁楼之家 张海翱 有方11





垂园 · 曲折有度

园林中的曲与直是相对的,要曲中富直、灵活应用、曲直自如。

——陈从周《园林清议》

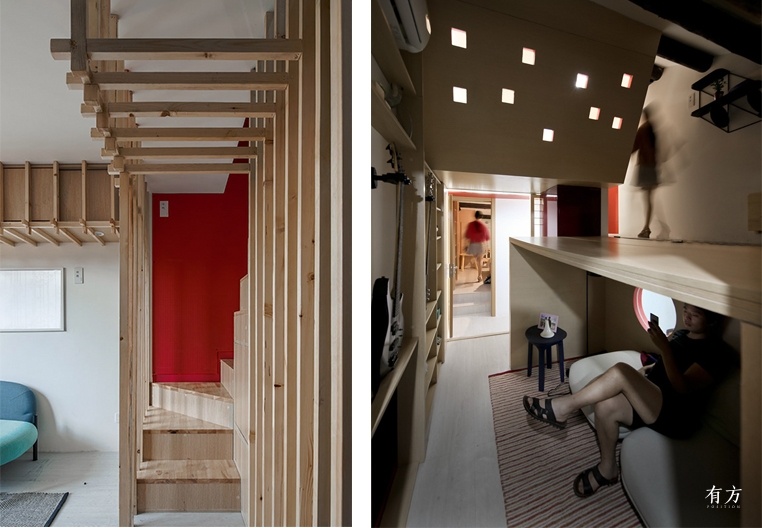

垂园采用的蜿蜒曲折的路径,信步其中,增加游览趣味。三层平台和四层的亭子空间,要通过隐藏在柜中的楼梯进入,路径上和心理上有双层曲折。



 1



垂园 · 巧于因借

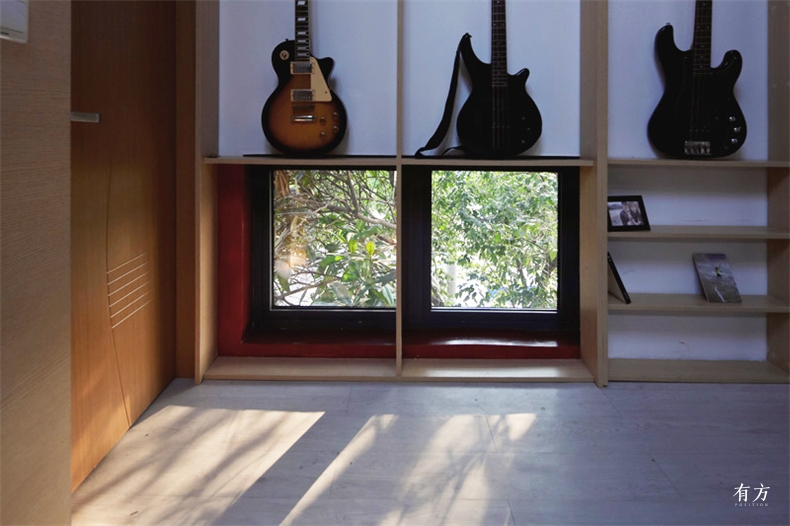

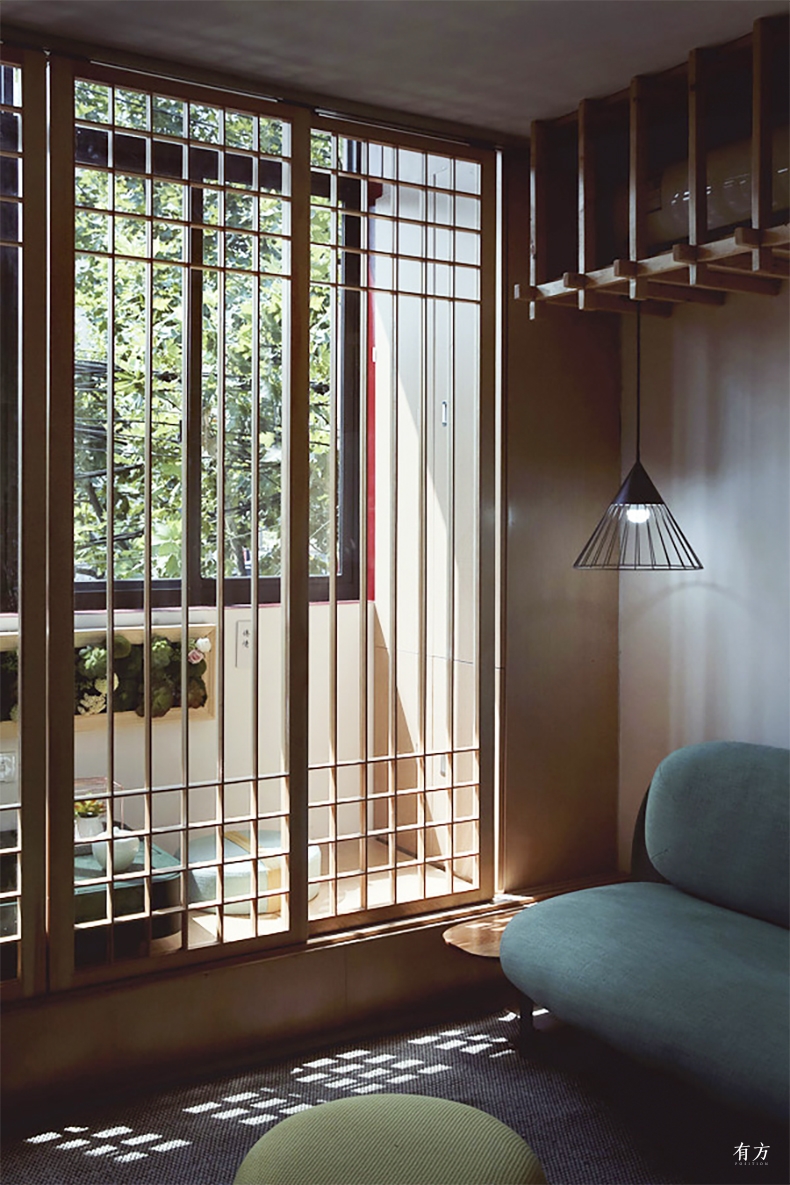

这里有大量的 “借景”。二楼客厅的低窗,坐在沙发上可赏最美的景色;顶部亭子的方窗,正对室外一片绿意;顶部的圆窗,将公共景致的引入室内;厨房还利用原结构设计了条窗,打破了封闭厨房使用时的压抑感。



2

垂园 阁楼之家 张海翱 有方12

垂园 阁楼之家 张海翱 有方13

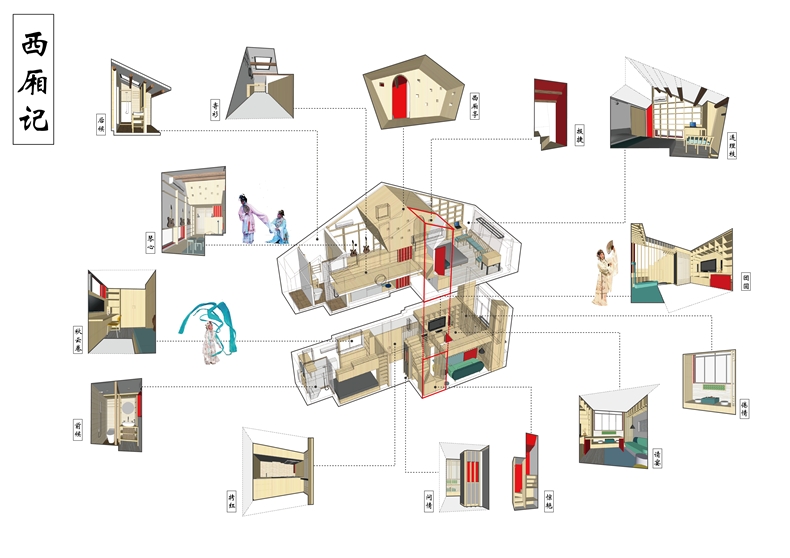

戏剧手法

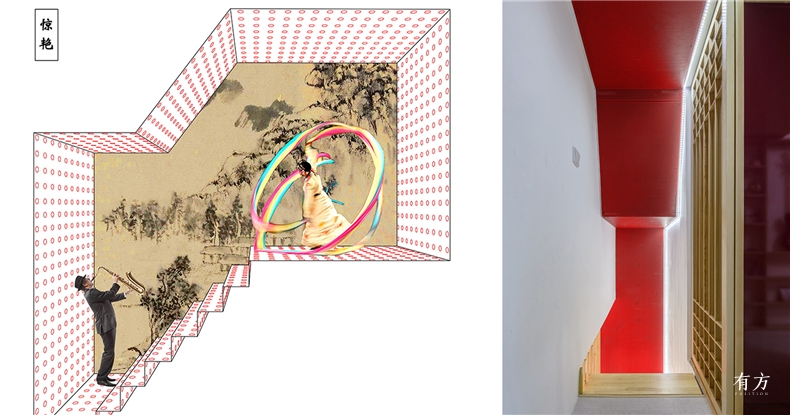

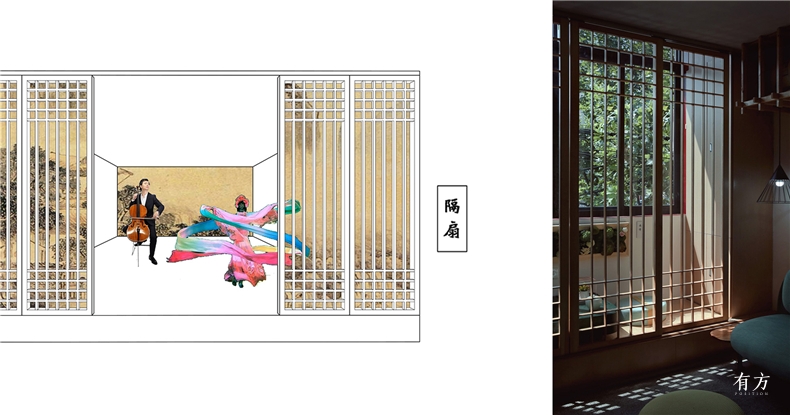

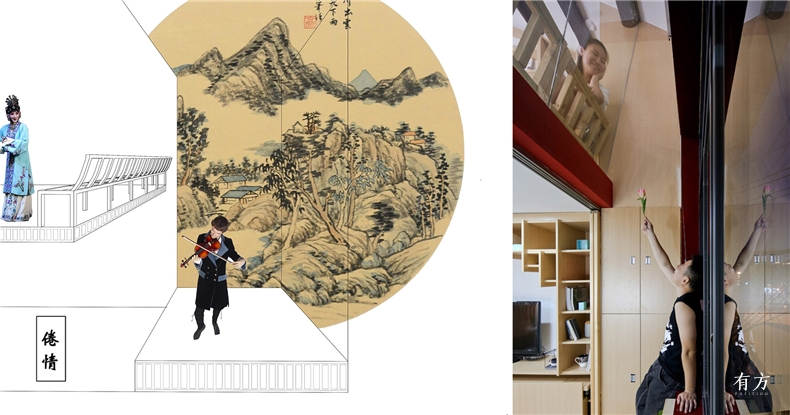

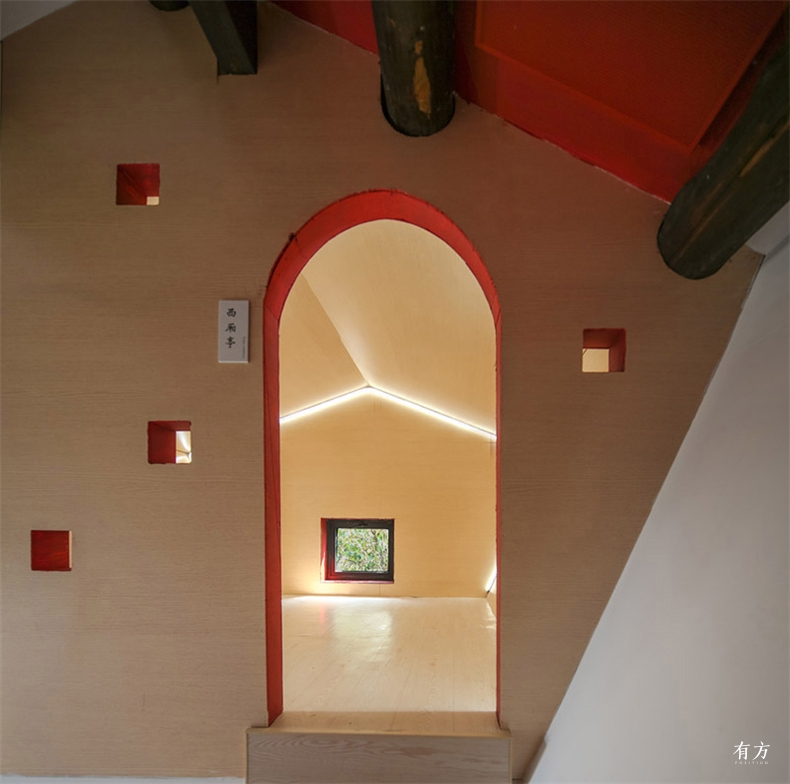

园林讲究“诗情文心”,垂园中每个空间景致都进行了命名,以戏剧化的情境设置,点题当代生活的人文精神,将《西厢记》的点滴都移入居室。室内一共注入了14个西厢记场景。这些场景也就成为了可独立展示的美景,也是园林的一部分。



垂园 阁楼之家 张海翱 有方14

垂园 阁楼之家 张海翱 有方15

垂园 阁楼之家 张海翱 有方16

垂园 阁楼之家 张海翱 有方17

垂园 阁楼之家 张海翱 有方18

垂园 阁楼之家 张海翱 有方19

垂园 阁楼之家 张海翱 有方20

垂园 阁楼之家 张海翱 有方21

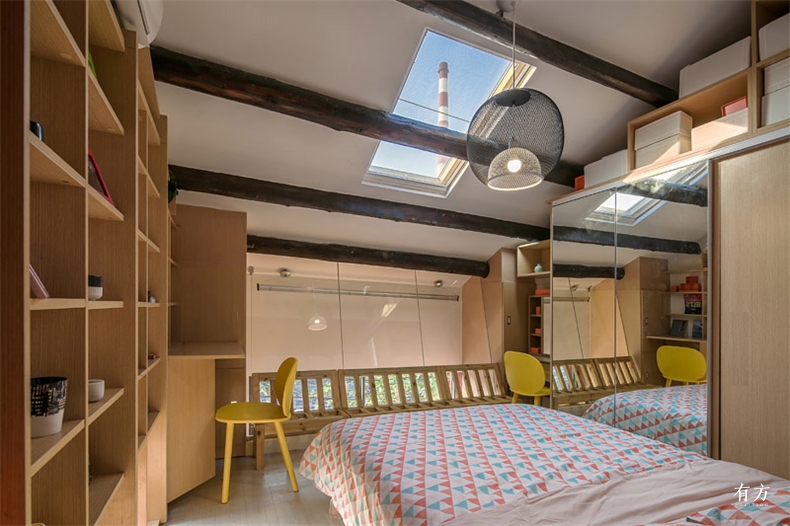

“阁”,解释为楼房的建筑物,四面开窗供远眺。二楼的主卧室采用阁的方式,这个房间三面有窗,侧墙保留了原始立面的窗;屋顶增设了天窗;还有一个向外倾斜面对阳台的通透玻璃窗。



垂园 阁楼之家 张海翱 有方22

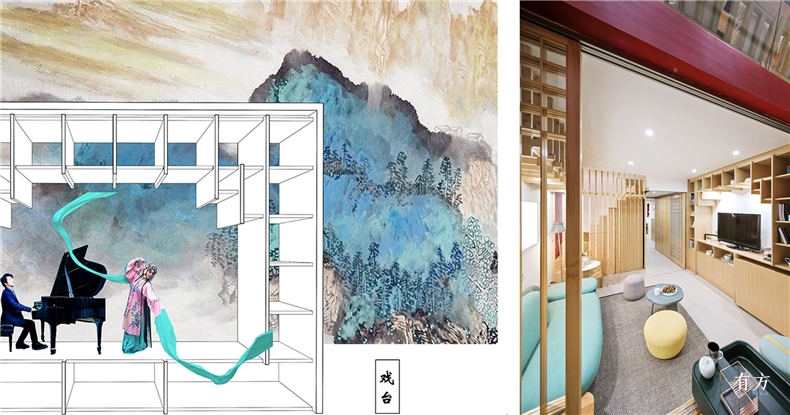

“台”,由客厅电视背景区呈现,此处的台方而平、居于客厅高位,符合台的形象。同时,也有戏台之意。



“亭”,是垂园这幅画卷的点睛之笔,位于最高屋脊处,尖顶的形与亭的立体构成相一致,垂园的亭既可是一处静怡、悠然的私人空间,又是聊天小聚的场所。



垂园 阁楼之家 张海翱 有方23



“水”,在垂园中水是立体的、流动的、环绕的一个整体。材料上选择了穿孔铝板,一个个小洞有一种波光粼粼的视感,光带增加了涓涓细流的动感。

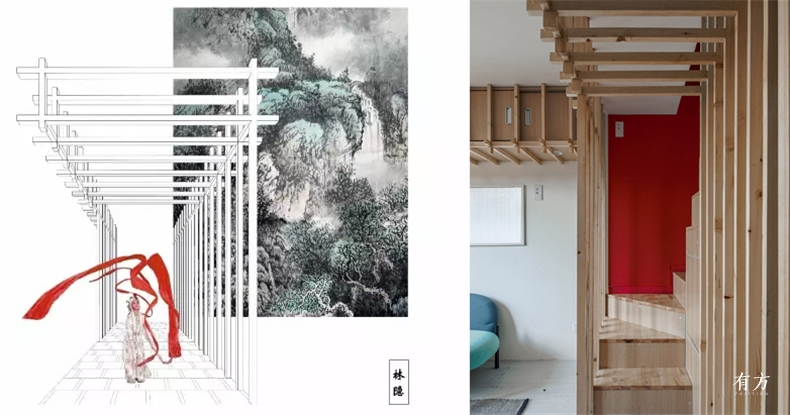

“木”,垂园采用传统抽象提取的竖向装折做法,一根根形成了树、形成了林。这种做法增加了空间的层次感,有实有虚、有隐有现。



“石”本就是楼梯底的实体部分,形成错位叠放的山形。

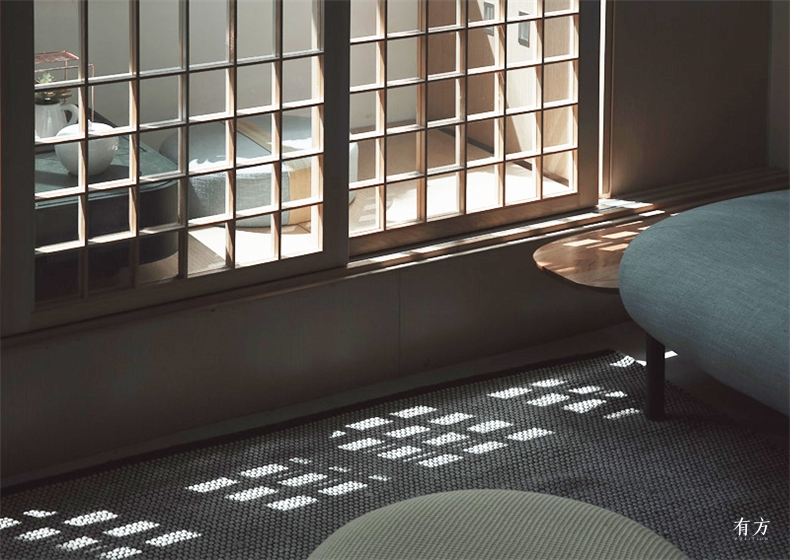

“花”垂园中一盏灯、一支瓶、一盆绿都是花以配角的身份衬托这个园林。



垂园 阁楼之家 张海翱 有方24

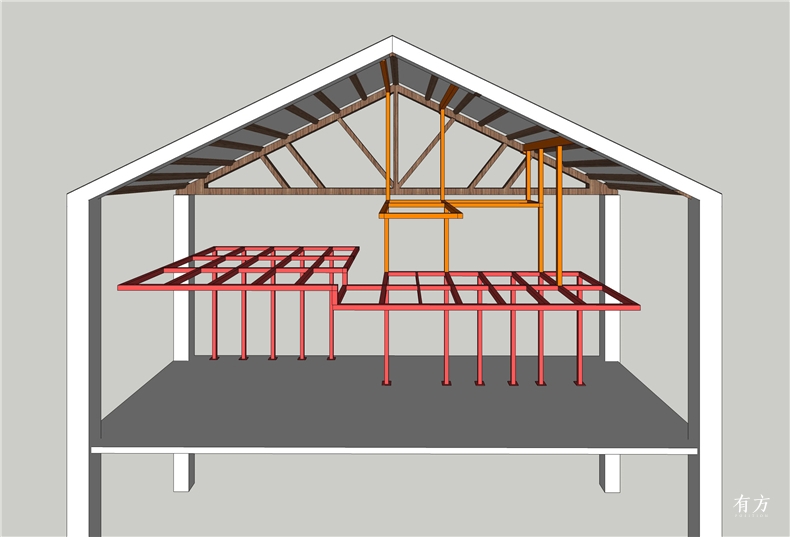

结构技术

楼板的承载问题:本工程楼板为混凝土预制空心板,按照上部所有夹层荷载完全附加于楼板之上,核算楼板超载严重。



设计时将夹层的部分荷载通过上部吊柱传至两端的山墙和屋架上。在屋顶上设置的吊柱通过抱箍的做法与已有结构构件进行连接,避免对原有构件的破坏。柱底设置扩大的柱脚底板,扩大柱子与楼板的接触面积,减小单位面积内的作用荷载,有利于避免局部冲剪破坏。



垂园 阁楼之家 张海翱 有方25
夹层的部分荷载通过上部吊柱传至两端的山墙和屋架上
垂园 阁楼之家 张海翱 有方26

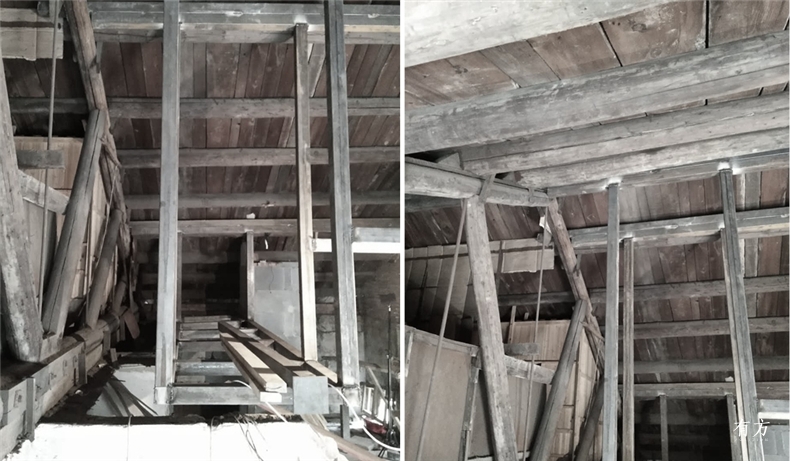

钢结构与木结构交接



结  语

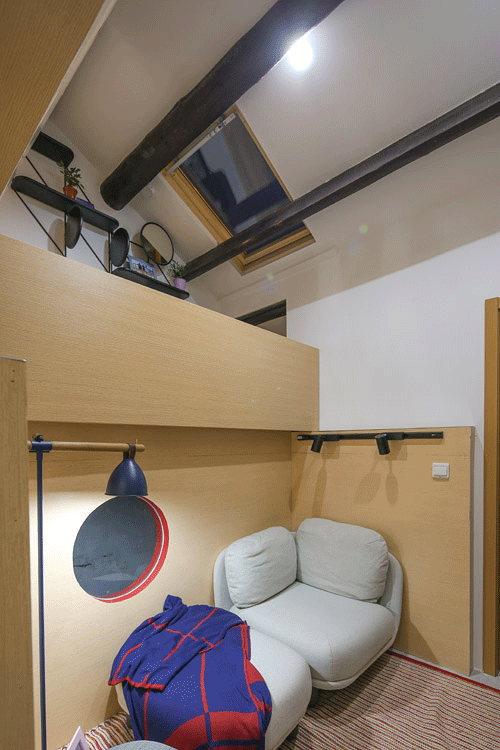

最后借用《乌有园》的题语“如果说家常是真实而仙境是梦幻的话,那么园林要做的就是把仙境变为家常。”



垂园 阁楼之家 张海翱 有方31



主创设计师:张海翱、李迪
学术指导、园林空间指导:段建强(园林研究学者、同济大学建筑历史与理论博士、河南工业大学城市更新与遗产保护研究所所长)
结构设计:汪国勋(上海华都建筑与规划有限公司 结构所所长)
建筑设计:张海翱、李迪、谷文琳、黄安琪、李晓蕾、吴昊、徐航、袁胤轩(上海华都建筑与规划有限公司)
软装设计:刘琰(造作)、李迪
室内光照设计:臧海燕(威卢克斯(中国)有限公司)
装修工程:上海志恒建筑工程有限公司,孙飞、孙一泽、张毅、张绍明
可变家具:昆山盛仕宅配家具有限公司,阮鹤敬、赵遵祥、杨洪之
天窗提供及安装:威卢克斯(中国)有限公司,臧海燕;上海鸣源实业有限公司(威卢克斯上海经销商安装配合),马列平
软装提供:造作 ZAOZUO,刘琰、陈震、孙晋洲、黄玉莹
穿孔板提供及安装:上海盛亭建筑科技有限公司,邱敏、吉新堂、肖乔贯
昆曲指导:沈依莲(苏州市青年艺术团)
特别感谢:苏州网师园、上海木舸影视传媒有限公司、英迪格酒店
建筑摄影:苏圣亮
