铜陵山居:回应传统,植入当代 / 庄子玉

铜陵山居:回应传统,植入当代 / 庄子玉
林楚杰 | 2017.10.28 18:00

RSAA事务所

铜陵山居庄子玉1
铜陵山居 ©苏圣亮

在现今的中国建筑实践中,传统性与当代性,处于一种交织中的并行状态。正如铜陵山居,以何种方式回应传统与植入当代,成为了建筑师需要不断去追问的一个命题。



铜陵山居庄子玉2
傍晚全村一景 ©苏圣亮

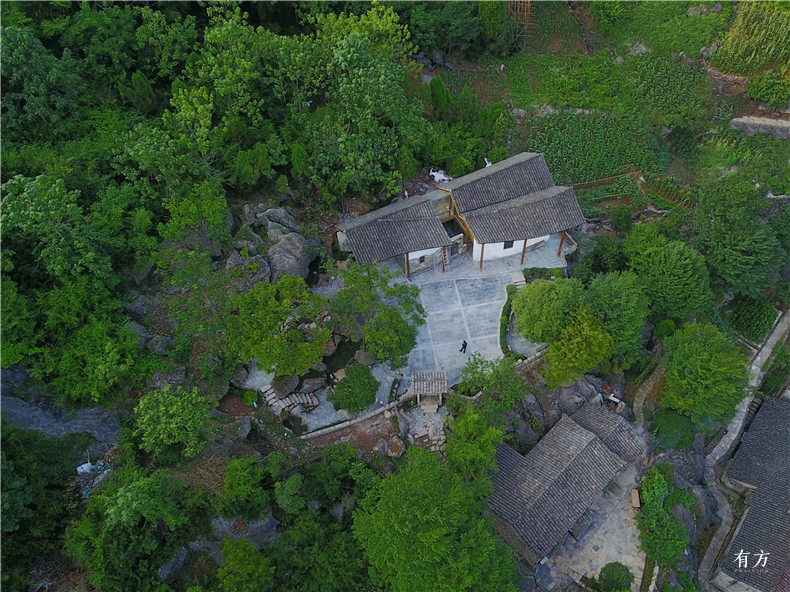

铜陵山居庄子玉3
鸟瞰 ©许挺
铜陵山居庄子玉4

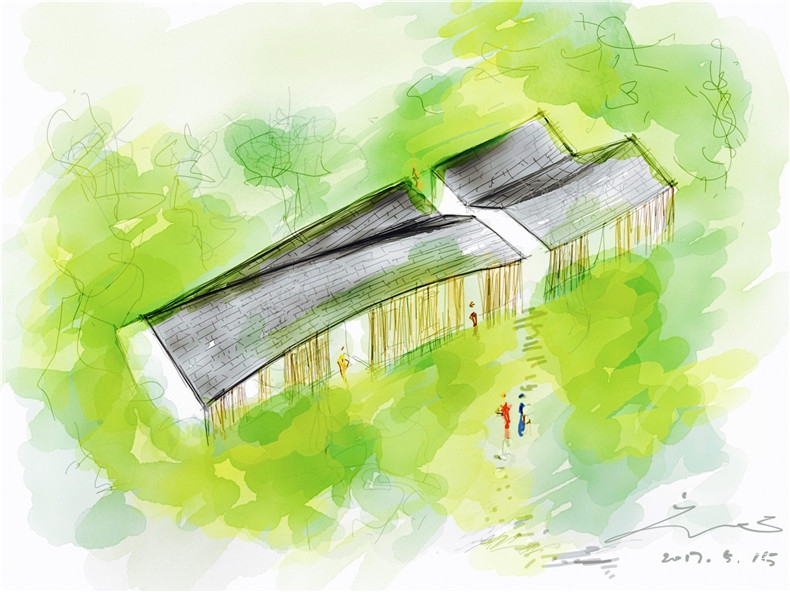

设计草图

铜陵山居,地处皖南一个偏远山村,原有建筑为一幢徽州与沿江风格融合的普通民居。地处全村最高的山顶,现状极为残破,原有屋面和墙体损毁严重。已逾十年未有人居住,四周皆为杂草和灌木覆盖。



铜陵山居庄子玉5

铜陵山居庄子玉6

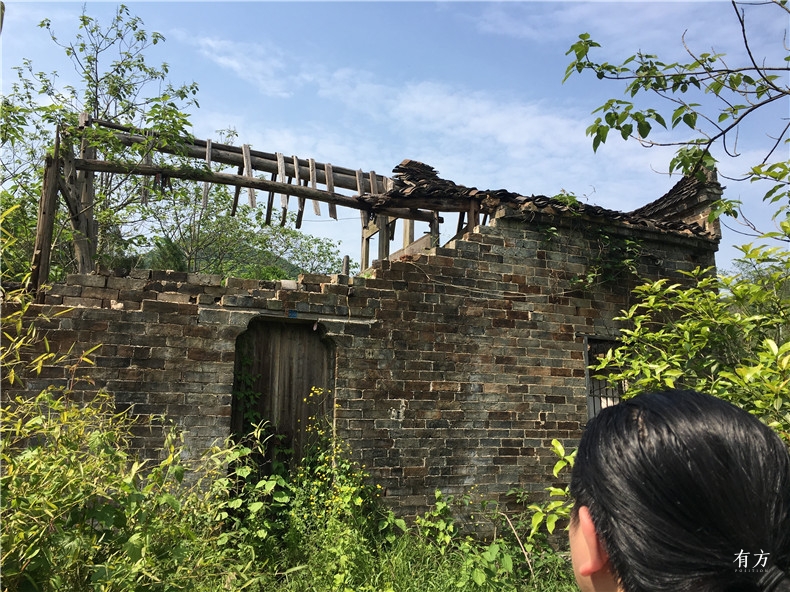

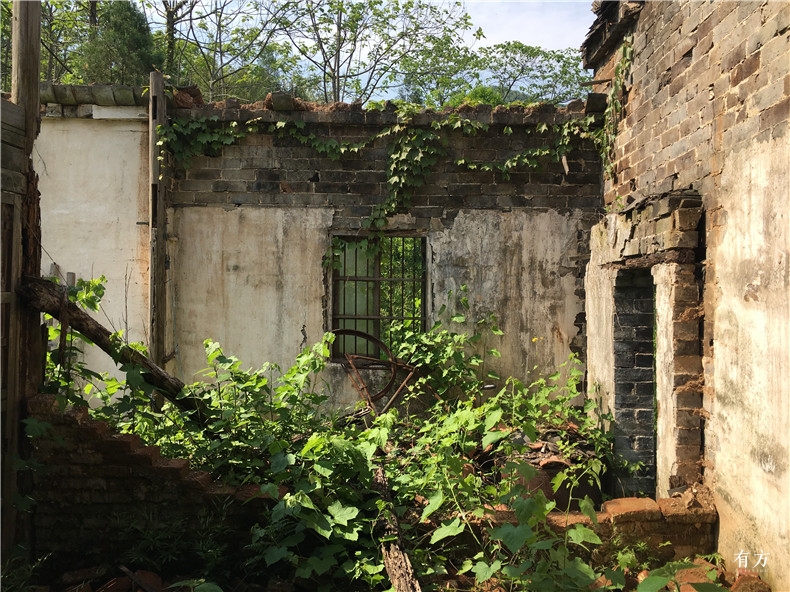

改造前的基地

占地较小的原建筑,其东西向为三跨,南北向仅为一跨。在平面布局上,设计团队进行了如下动作——一方面,在西向增加一跨直抵旁边岩石山体,南北向部分增加一跨以形成较宽阔的起居室空间;另一方面,引入曲线的异化虚形,将建筑从原有的投影轮廓抽离出来。由于原有建筑层高过低,且屋面破损严重,设计团队选择将原有建筑加高至两层,拉伸曲线的虚形,并将前面的部分脊线压低,形成前后错落的空间连续曲面,使得传统的折面屋面和曲面融为一体。整个屋面以青瓦覆盖,形成独特的鸟瞰形态。

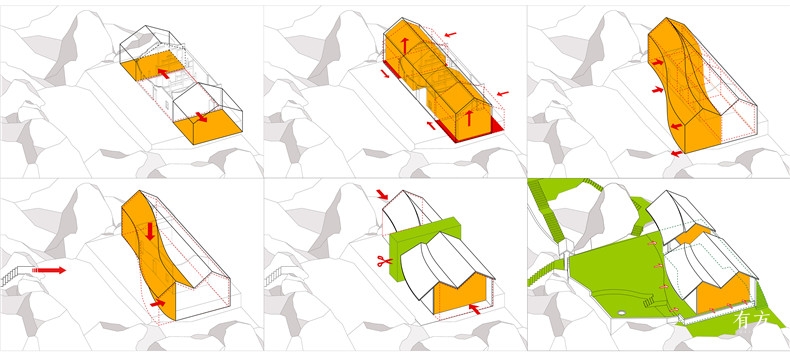

铜陵山居庄子玉7
概念解析图
铜陵山居庄子玉8

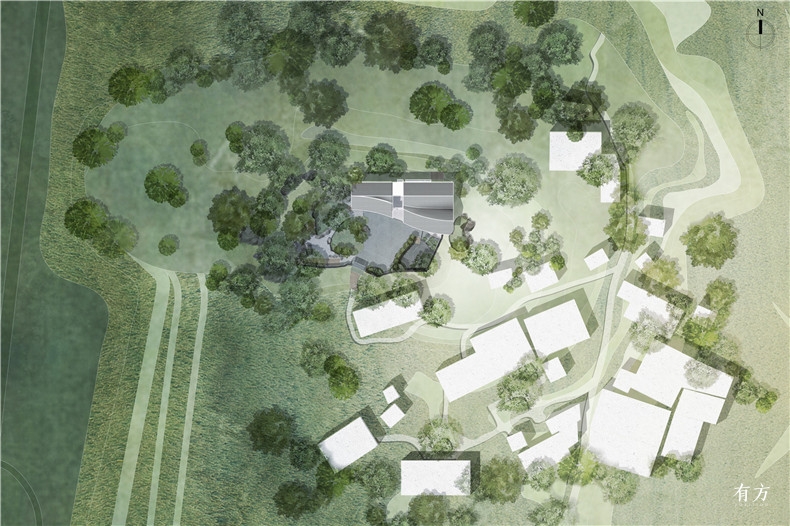

总平面图

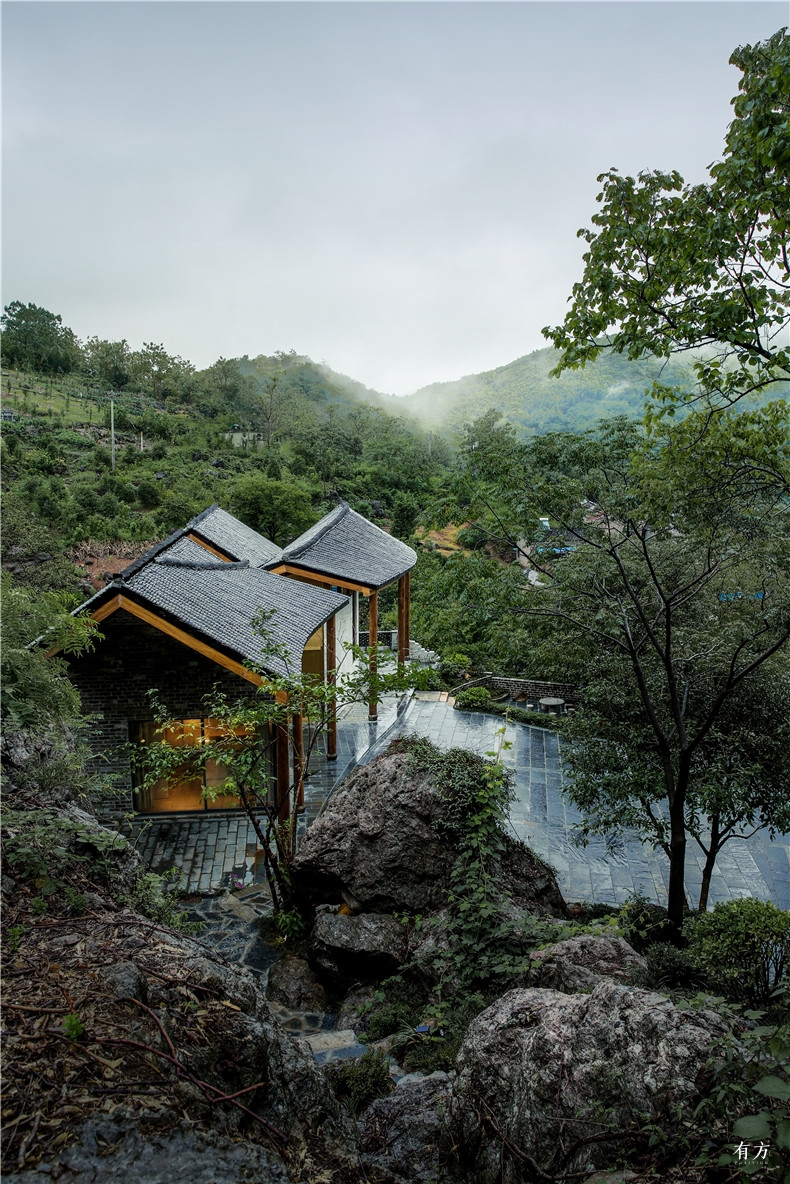

铜陵山居庄子玉9
山坡半鸟瞰 ©苏圣亮

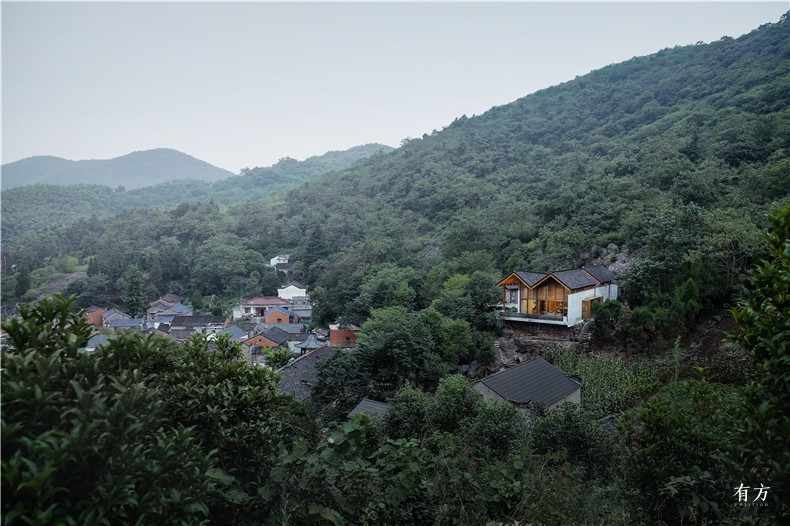

铜陵山居庄子玉10
白天全村景色 ©苏圣亮

从东西向的四跨空间起,自东往西依次是起居室的前厅空间、结合部分残墙形成的庭院空间跟二层的玻璃观景平台、卧室空间,以及将山体和景观纳入其内的檐下空间。从南面望过去,整个建筑构成一幅传统语境下的当代拼贴画。



铜陵山居庄子玉11

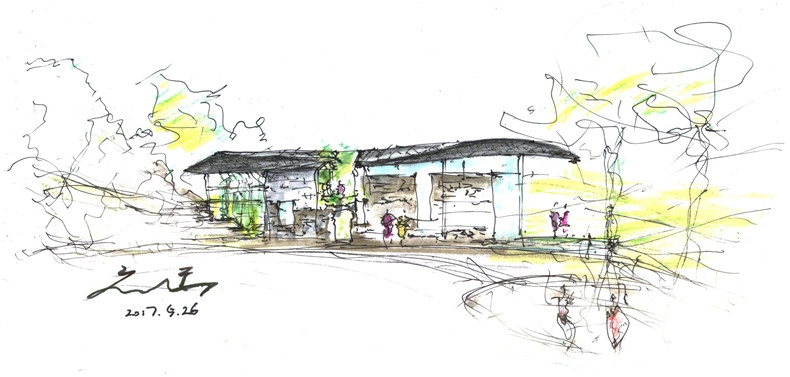

立面概念草图

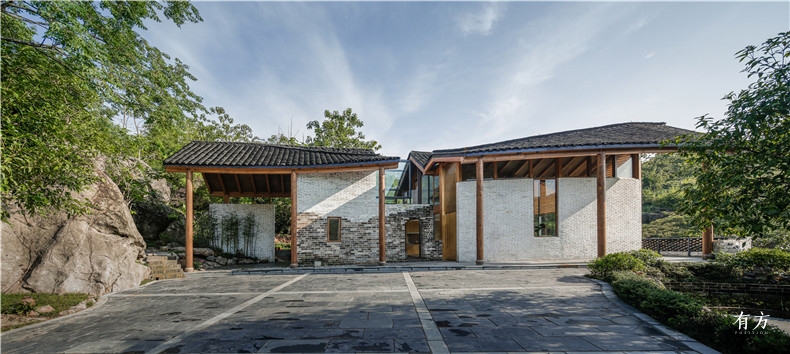

铜陵山居庄子玉12
白天正立面 ©苏圣亮

在南北方向上,在原有建筑的单脊面的基础上新生一脊,新脊自成一跨,其中一半并入原建筑外轮廓,另一半形成檐下外廊,在东立面上形成虚实对比。

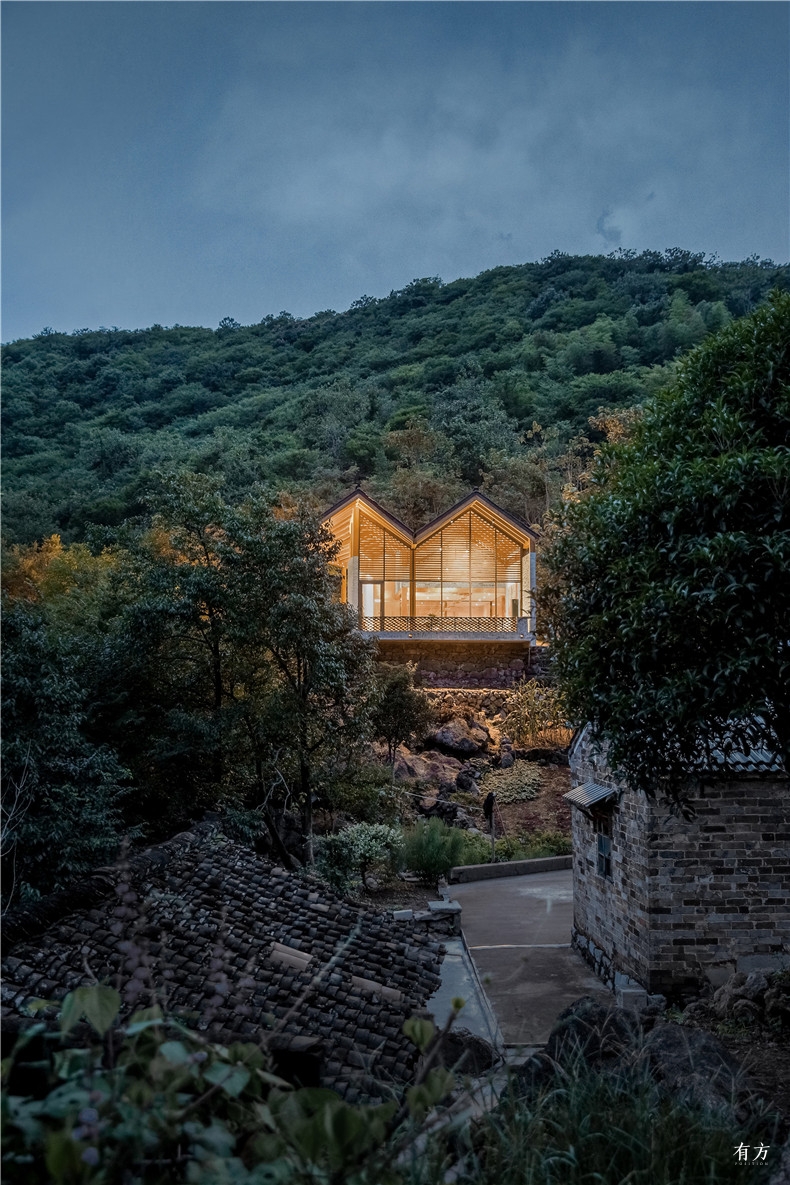

铜陵山居庄子玉13
傍晚民居景观 ©苏圣亮

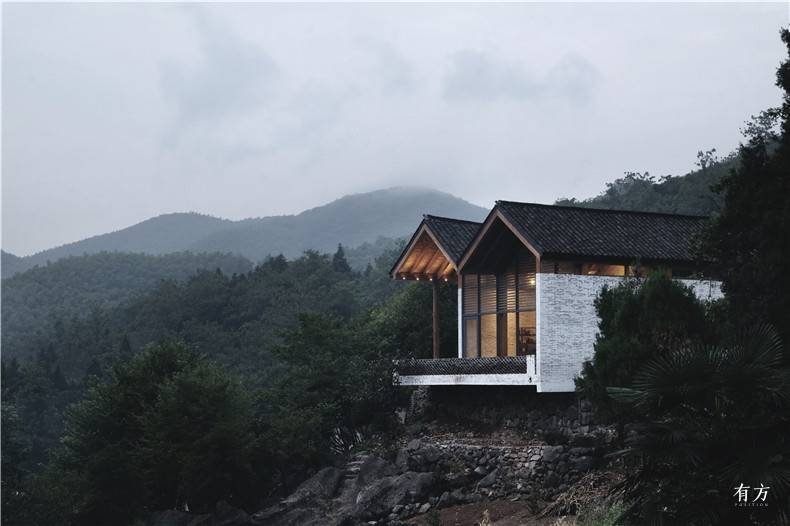

铜陵山居庄子玉14
看台 ©苏圣亮

在建筑的内部,原残损的墙体变成数段内部墙体和室内隔断,一系列新老墙体交错形成主要的起居生活空间——露台、起居室、餐厅、厨房、庭院以及卧室,自东向西一字排开,日常的生活也随之铺展开来:从南向的外部廊道进入起居室,局部挑空的首层,获得了更好的视野和公共性;起居室朝外的露台,可以远眺群山或俯瞰整个村落,而另一侧则是相对私密的餐厅与厨房;卧室与餐厅以中庭分隔,保证了私密性。

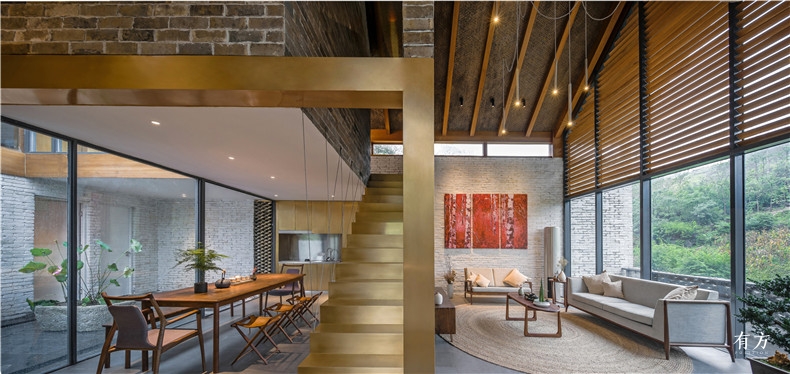

铜陵山居庄子玉15
餐厅、客厅全景 ©苏圣亮
铜陵山居庄子玉16

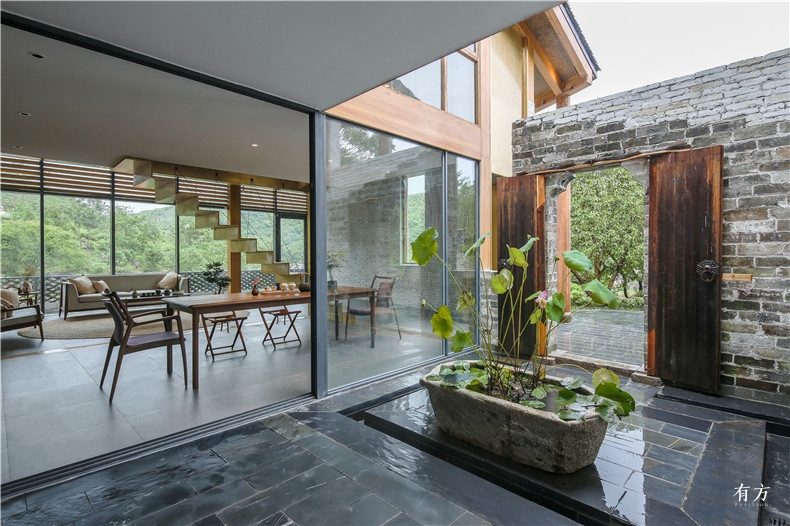

内庭院 ©苏圣亮

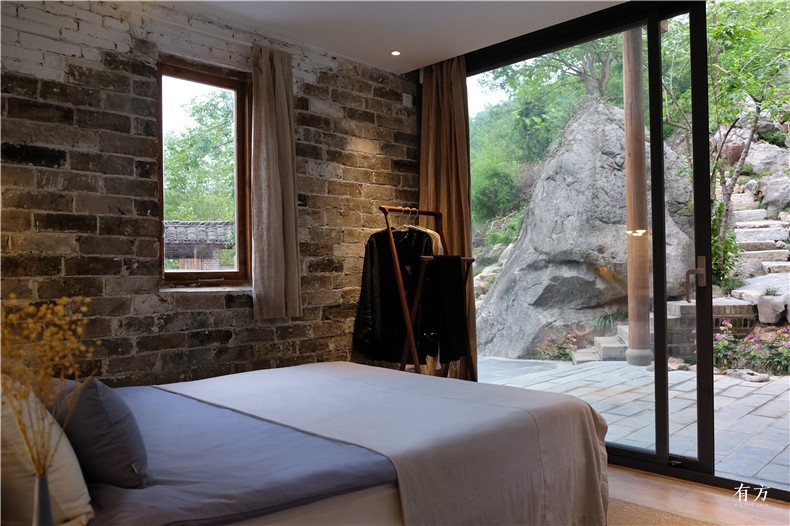

铜陵山居庄子玉17
主卧 ©苏圣亮
铜陵山居庄子玉18

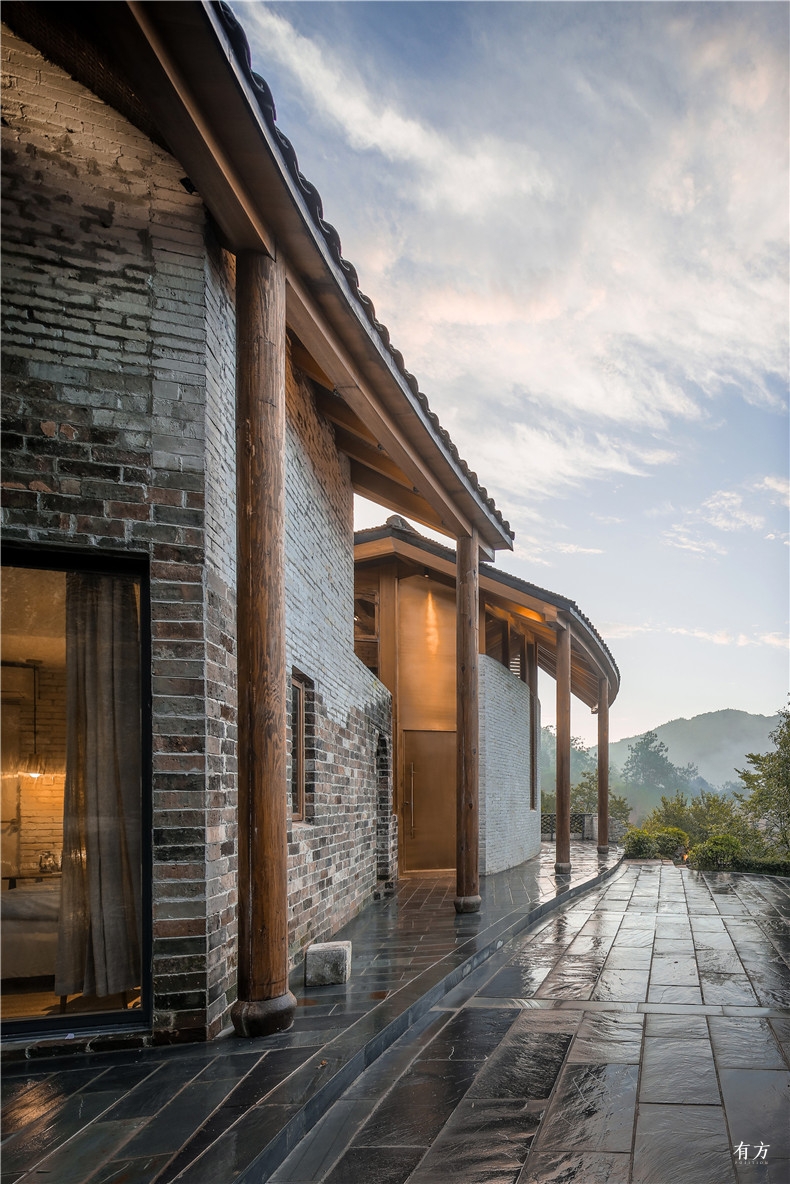

铜门 ©苏圣亮
铜陵山居庄子玉19
客厅 ©苏圣亮

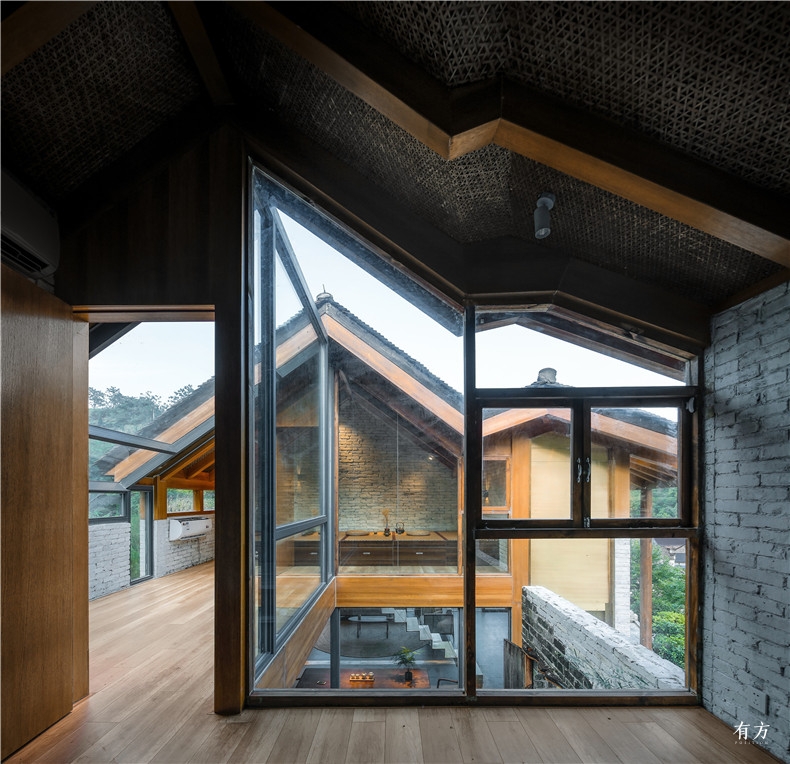

铜陵山居庄子玉20
二层透视 ©苏圣亮
铜陵山居庄子玉21

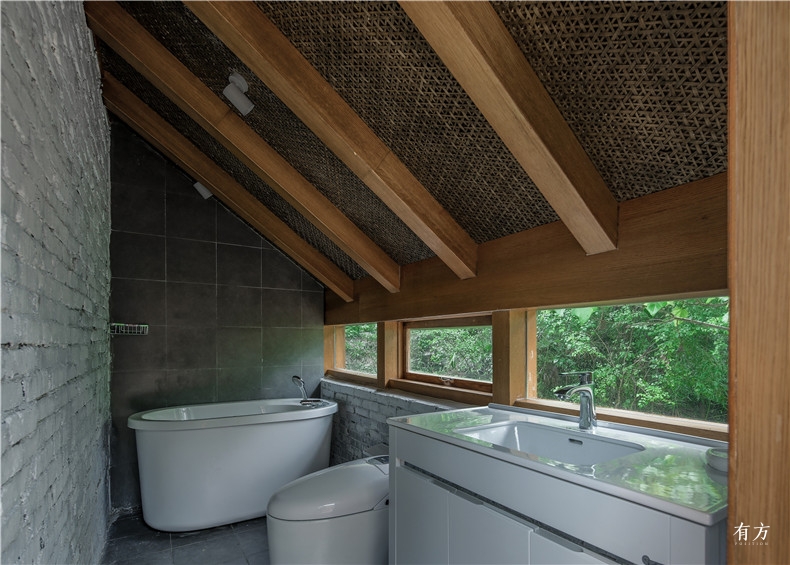

二层卫生间 ©苏圣亮

作为整个平面布局核心的中庭,其南侧的原有墙体与老门都得以保留,彰显对原有记忆的尊重。在老门的一侧设计了高5米宽1.2米的铜制新门,回应铜都文脉的同时,通过极大的比例差异增强仪式感,与老门形成对比呼应。





铜陵山居庄子玉22

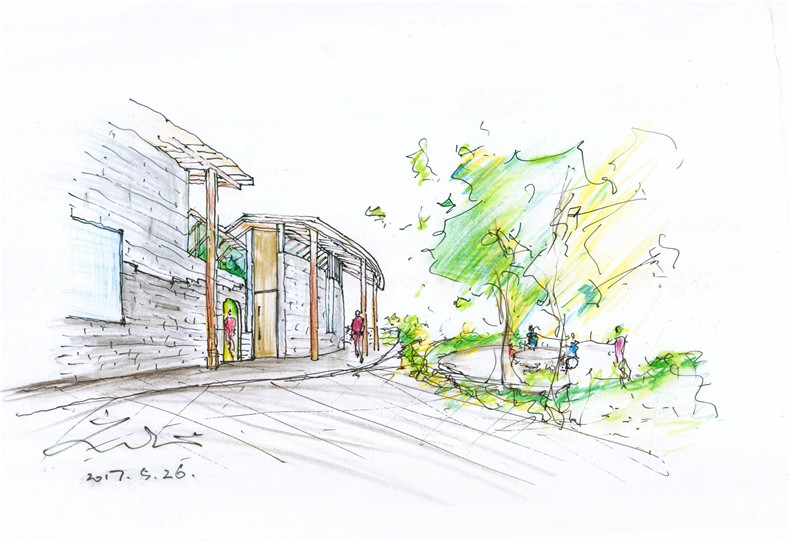

入口及游廊概念草图

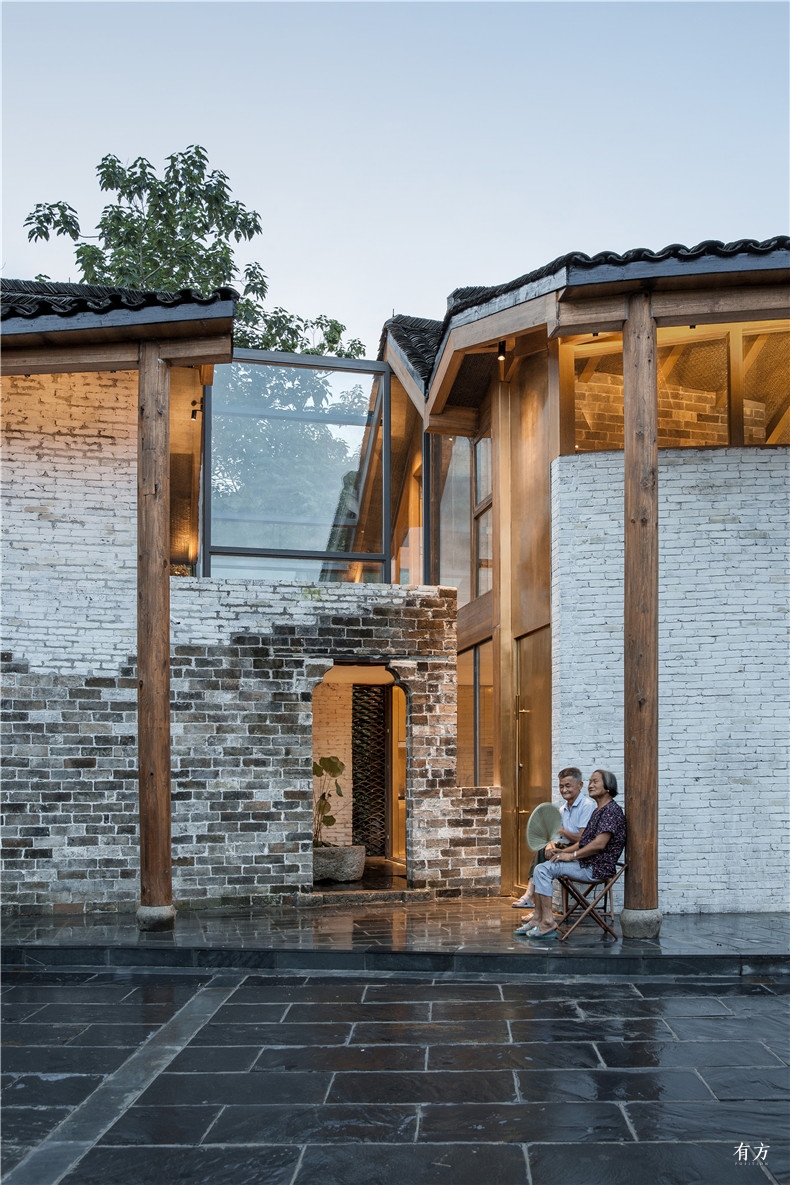

铜陵山居庄子玉23
入口 ©苏圣亮
铜陵山居庄子玉24

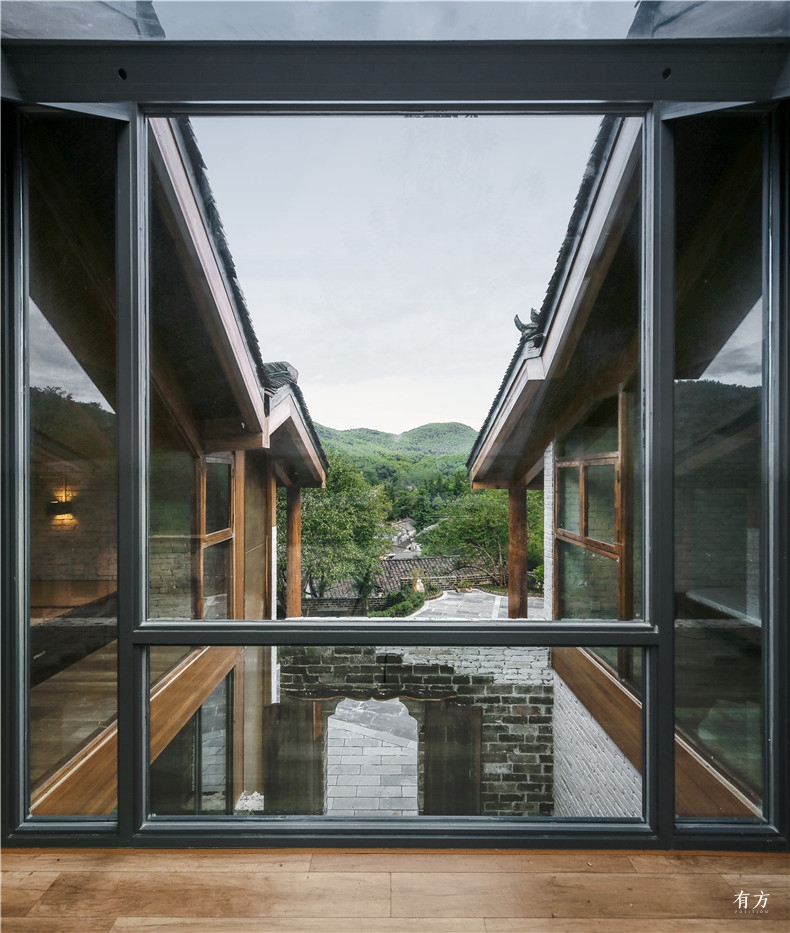

二层走廊眺望远山 ©苏圣亮

从新的铜门进入室内,以铜框形成的餐厅空间与其相接,一侧植入铜析板的楼梯通往二楼空间;与餐厅相连的铜制厨房,整体嵌入原有墙体,使得从整理布局和鸟瞰上,能够感受到整个建筑空间的联系性和材质的连续感。而建筑的其他部分和主体结构为木材,再现了些许原址上的生活状态和文脉特质。



铜陵山居庄子玉25

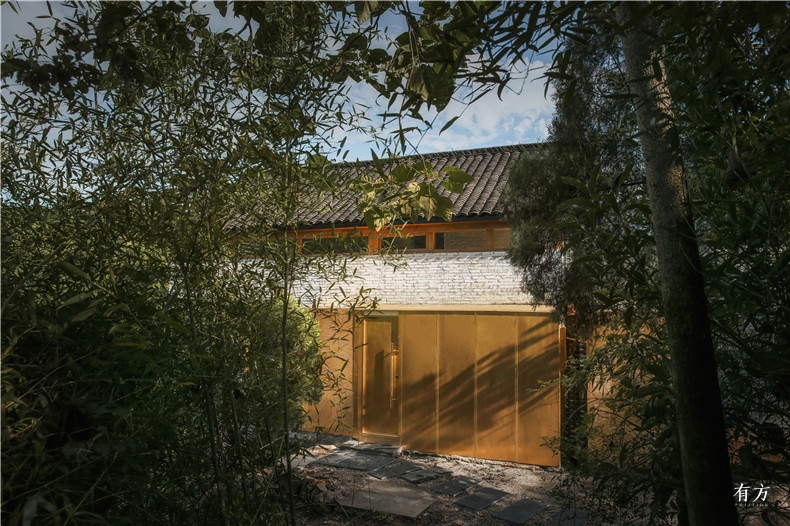

背立面 ©苏圣亮

在室内外的过渡上,整个中庭与檐下空间形成了虚实的反复转换,并和悬浮的飘板楼梯、东侧的落地玻璃一起,共同形成通透的居室空间。在南北方向上,一系列线性的高窗将双曲线屋面与墙体分离,强化了屋顶的漂浮感与当代性。此外,一系列小窗,与楼梯主卧等重要建筑构件形成视线的呼应和室内外的对景关系。

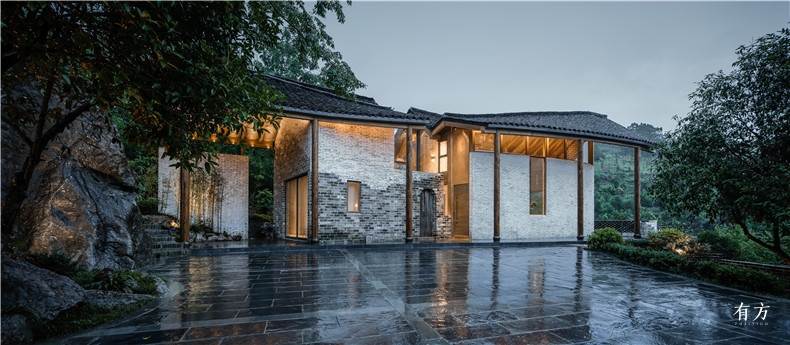

铜陵山居庄子玉26
清晨正立面 ©苏圣亮

在室外,入口空间展开的室外景观,与曲径通幽的视觉通廊,结合建筑的曲线屋面,将远处山峦引入建筑空间框定的画境之中——建筑的西南侧设计有一山门,人们从山下拾及而上时,可以从山门的“框”中窥得建筑的入口。这一山门,与场地内的矮墙、建筑共同形成了围合的庭院。在场地的东南侧,结合原有的高大乔木设置了下沉庭院,并对其领域感加以限定,置入石材桌凳。人们从建筑北侧后门出来,可到达户外的台地和作物种植区域。

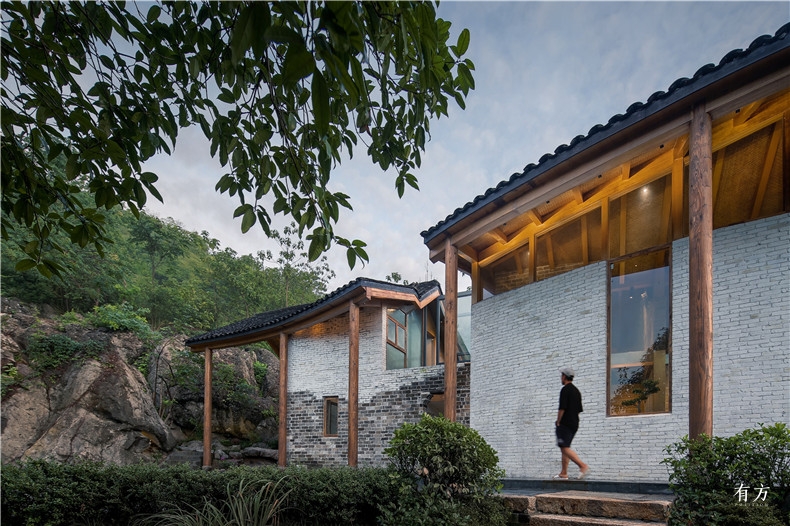

铜陵山居庄子玉27
正立面一景 ©苏圣亮

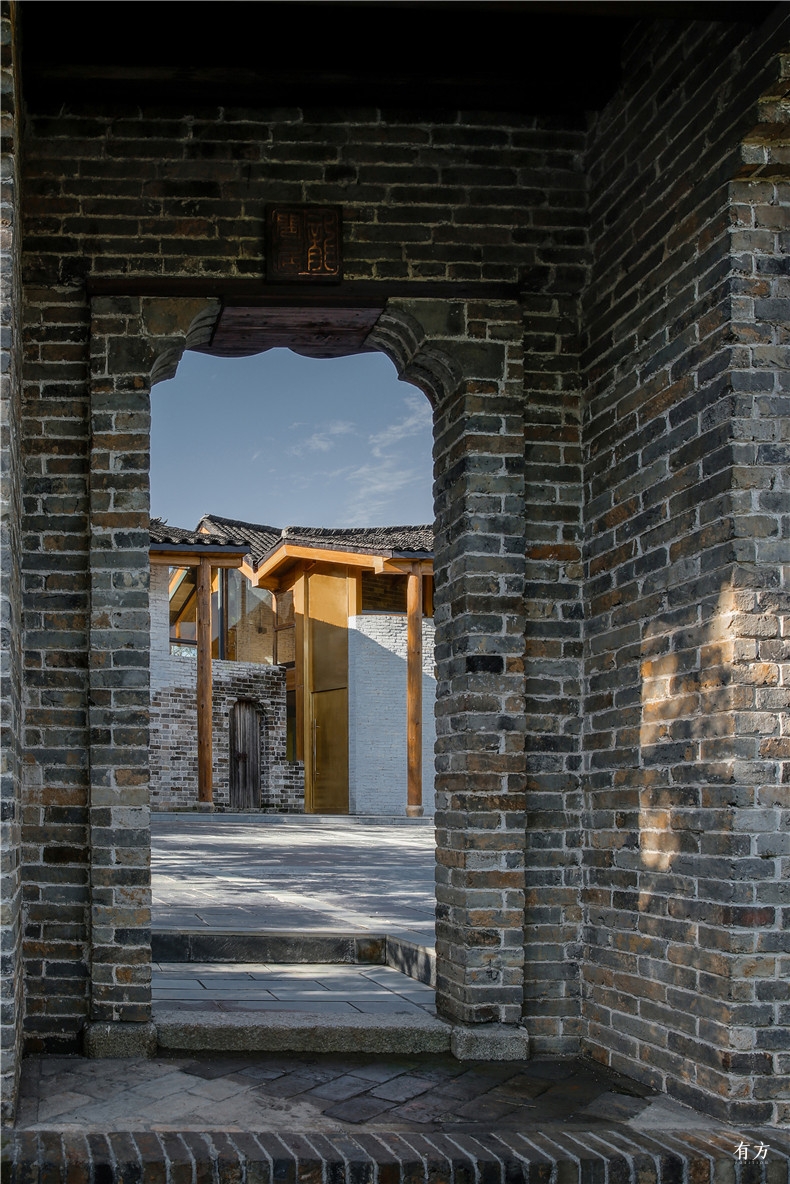

铜陵山居庄子玉28
院门 ©苏圣亮

受限于场地条件,为了快速建造异化的曲线屋面,并弱化结构构架对于保留的传统建筑的影响,整个建筑采用了现场加工钢结构的建造方式。如何在有限的技术条件下实现双生曲面屋顶的建造,成为现场需要应对的问题。平行于山墙面的方向,设计团队提取出若干“切片”式的折线以及沿屋脊方向的几根结构曲线,形成整个屋面的钢结构空间网格体系。其中沿屋脊方向的结构线尺度被放大,进一步暗示屋面的双生关系。在这个结构体系下,屋顶的曲面形态通过其表面上像素式的木挂瓦工艺,位置进行更细微的调整和优化。



铜陵山居庄子玉29

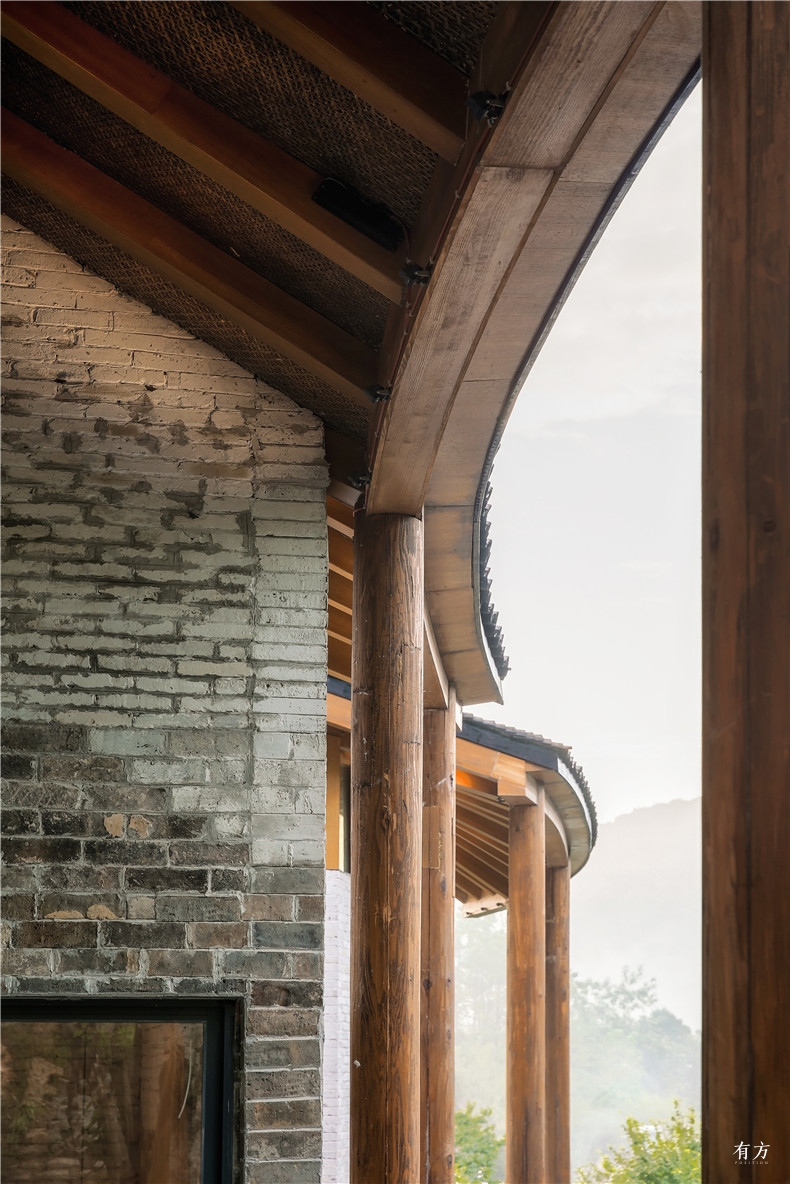

屋檐 ©苏圣亮

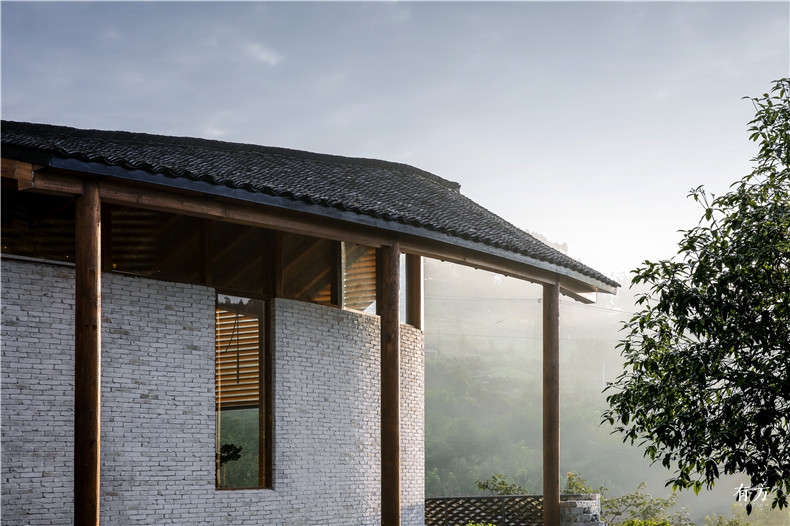

铜陵山居庄子玉30
屋檐一景 ©苏圣亮

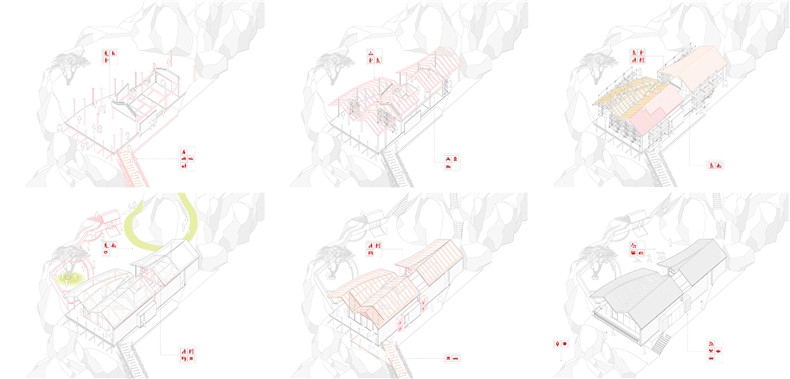

铜陵山居庄子玉31
施工分析图

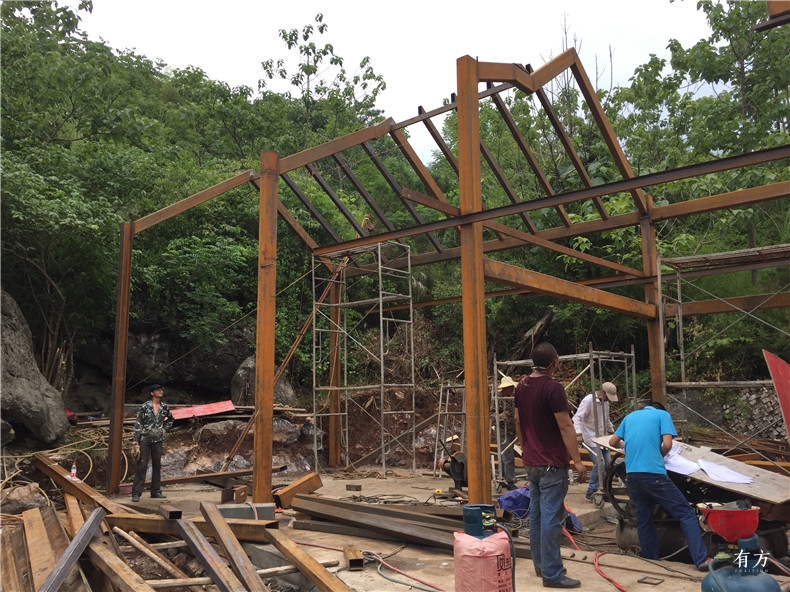

铜陵山居庄子玉32
钢结构搭建
铜陵山居庄子玉33
屋顶搭建

在建造的过程中,设计团队将原有墙体的的老砖逐块标号保存,在新基础及主体钢结构施工结束后原位复建。在复建砖墙的过程中,为了将钢结构掩藏于传统建造元素,许多老砖需要被切成薄片作为外贴饰面使用;设计采用了当地其他建筑上不同型号的老砖,砌筑形成新的墙体。为了进一步彰显且其差异,设计团队将新砌筑的墙体刷上江南和徽州民居常见的白漆,并在两种砖体交接处进行了处理,使得新旧墙体和谐统一。整个建筑的立柱及屋面也均采用了其他老旧民居上回收的老料老瓦,由当地工匠使用本地传统工法砌筑而成。



一方面在建构方式上回应了本土的文化性,另一方面也体现了可持续的生态理念。



铜陵山居庄子玉34

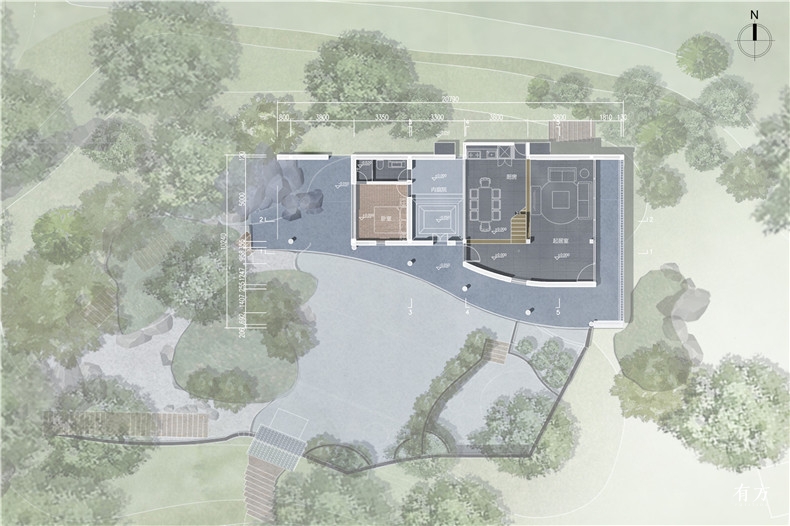

首层平面
铜陵山居庄子玉35

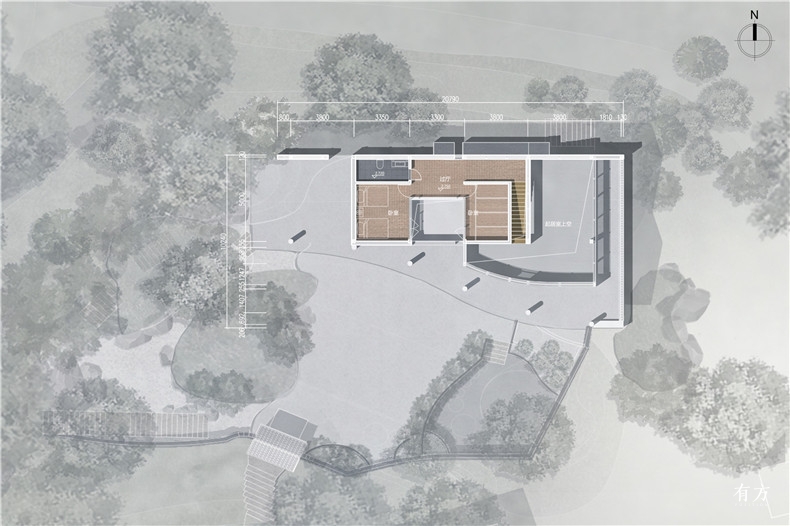

二层平面

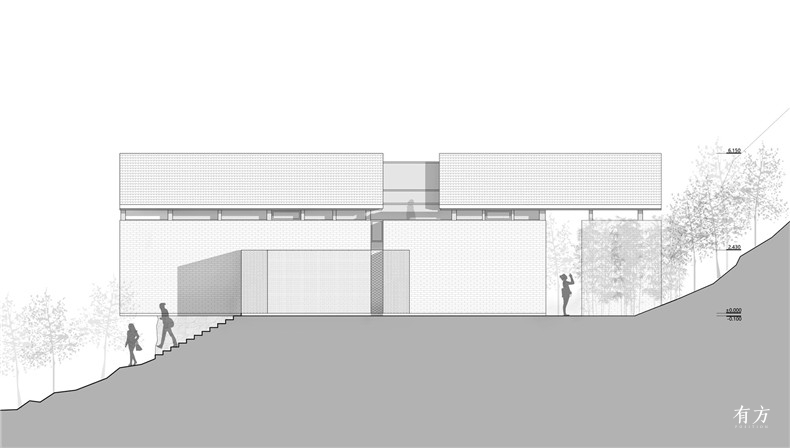

铜陵山居庄子玉36
北立面

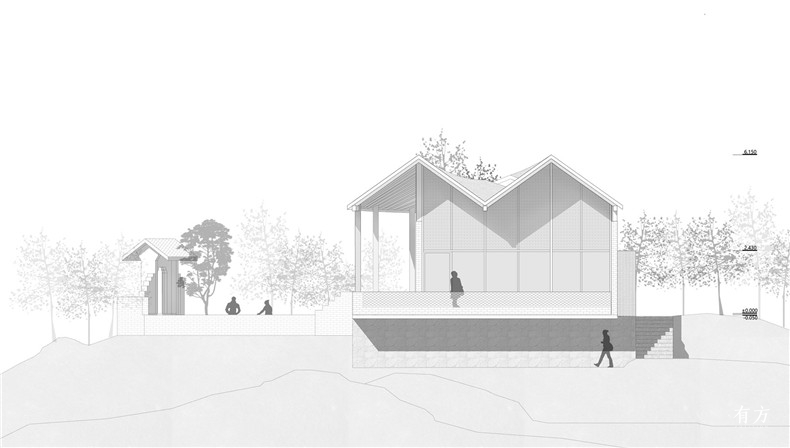

铜陵山居庄子玉37
东立面
铜陵山居庄子玉38

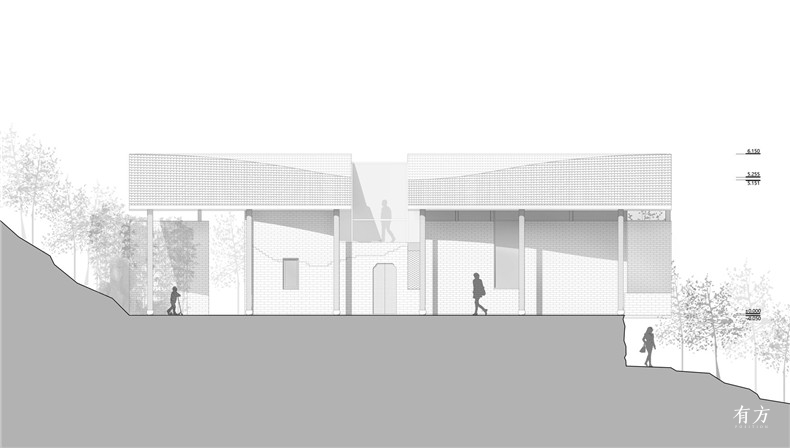

南立面

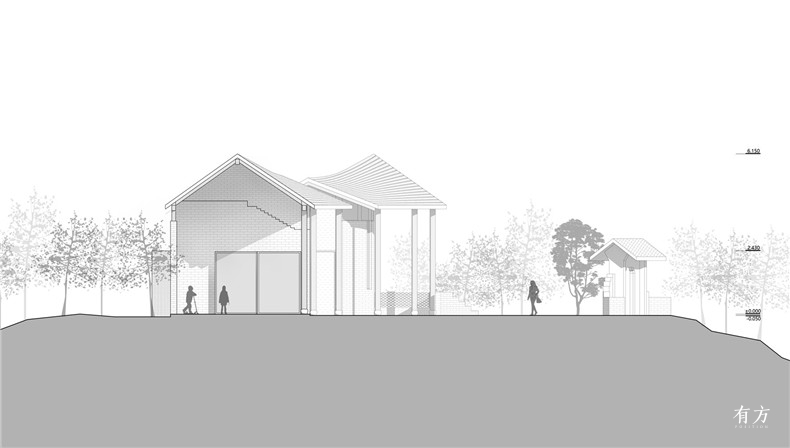

铜陵山居庄子玉39
西立面

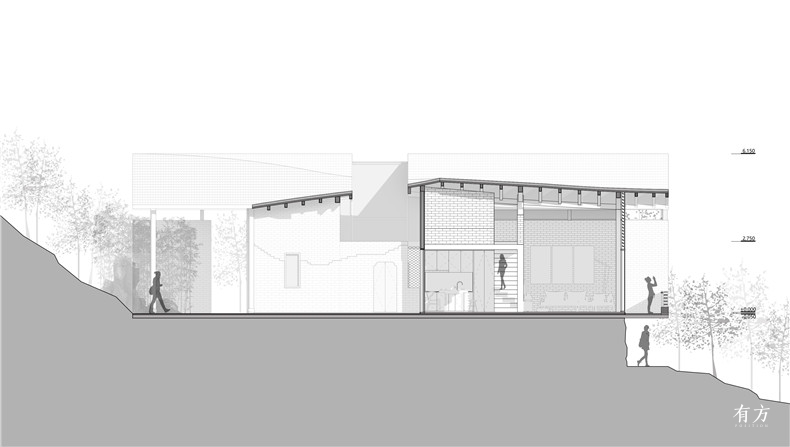

铜陵山居庄子玉40
剖面1-1

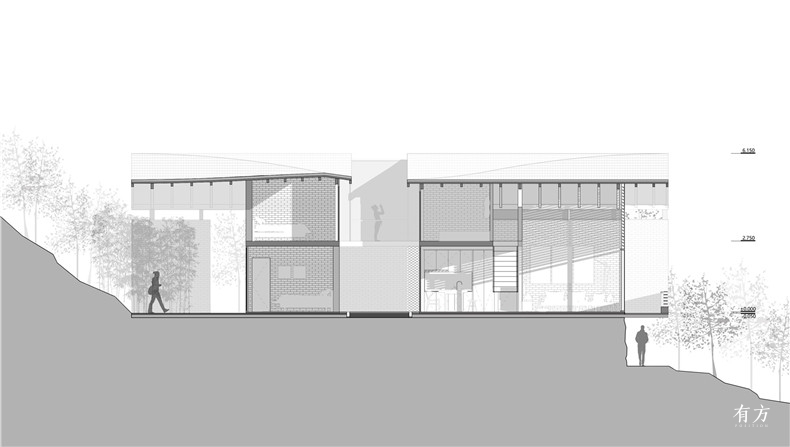

铜陵山居庄子玉41
剖面2-2
铜陵山居庄子玉42

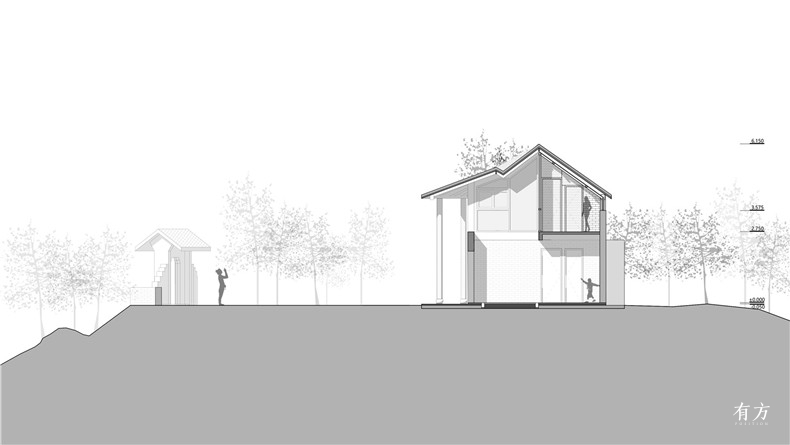

剖面3-3
铜陵山居庄子玉43

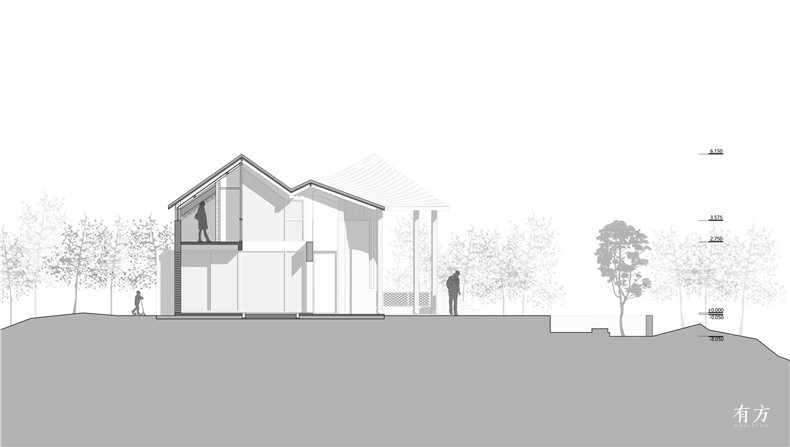

剖面4-4

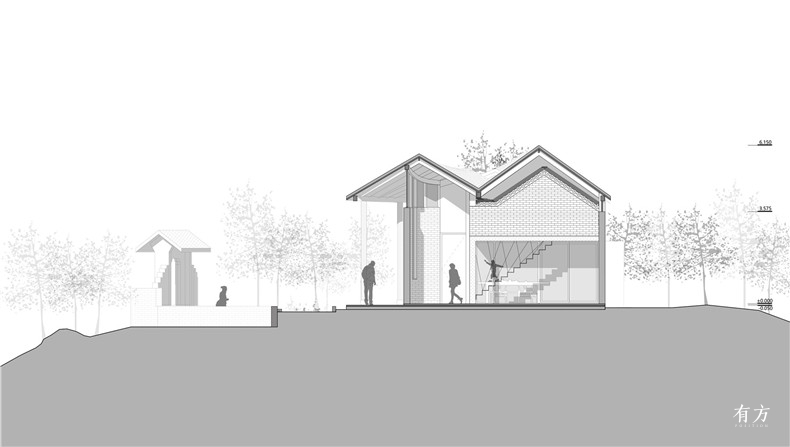

铜陵山居庄子玉44
剖面5-5

项目信息

主创建筑师:庄子玉

设计公司:RSAA建筑事务所

设计团队:戚征东,李京,赵欣,范宏宇,朱坤宇,王佳欣(实习生)

建筑顾问:吴彦祖

景观顾问:杨树根

施工团队:安徽江南文旅集团有限公司

业主单位:北京聚思传媒广告有限公司

建筑面积:160平方米

景观面积:600平方米
