清华大学南区学生活动中心:用砖延续校园百年文脉

清华大学南区学生活动中心:用砖延续校园百年文脉
林楚杰、金潇雪(实习生) | 2016.09.24 15:51

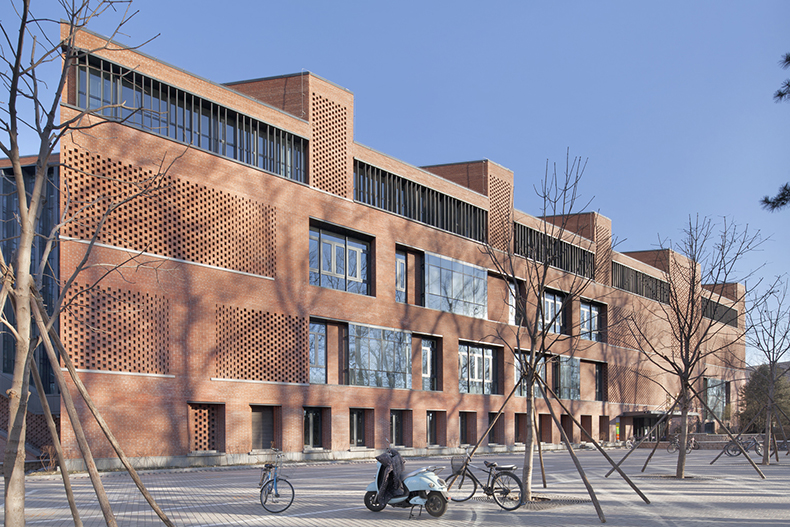

qh01
清华大学南区活动中心

在清华,砖建筑的历史非常悠久。从建校初期美国建筑师墨菲(Henry K.Murphy)设计的美式校园建筑,到杨廷宝先生、周维权先生、汪国喻先生(1-4号楼),以及后来建造的一些建筑。在历史悠久的清华校园里建造一座新的砖建筑,不只是延续校园百年文脉,也是用这一种古老的材料,创造校园公共空间的一次尝试。



qh02
砖文化与公共空间的结合



公共开放的校园空间场所

清华大学南区学生活动中心项目,位于清华大学校园的核心位置,坐落在校园南北干道学堂路与东西干道至善路的交叉口。项目用地三面临路,一侧面向广场, 是校园中心区的重要公共空间节点。除此之外,周边聚集了Mario Botta,关肇邺,Robert Ste等大师作品。地块内建筑的规模从1层扩建为地上地下各3层,从不到2000平方米面积的原有两个食堂,扩大到21000平方米的学生活动中心。

设计的出发点是对清华中心校园环境的提升与更新。总体设计上,利用地形东西向两侧的场地高差,为公众创造了一条室内立体街道。不仅联通了东西两侧高差2m的场地, 实现了建筑各个界面的平层入口。并且内部流线具有一种四通八达的流动性,使得建筑底层成为便捷开放的校园公共空间。

场地内的原始地形、西北角标志性的绿化草坡、东南角的悬铃木都在建筑和场地设计中作为文脉的延续被保留和尊重。为保留东南角的悬铃木,建筑在体型上做了退让处理, 在首层设置树下咖啡平台,在二三层设置观景阳台, 让人们更好的享受保留的绿色校园的怡人环境。

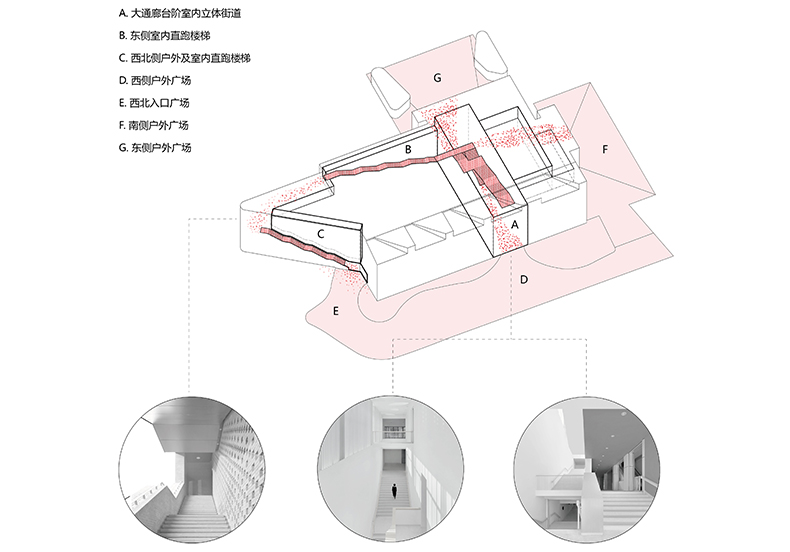

qh36
公共空间体系串联的校园场所环境

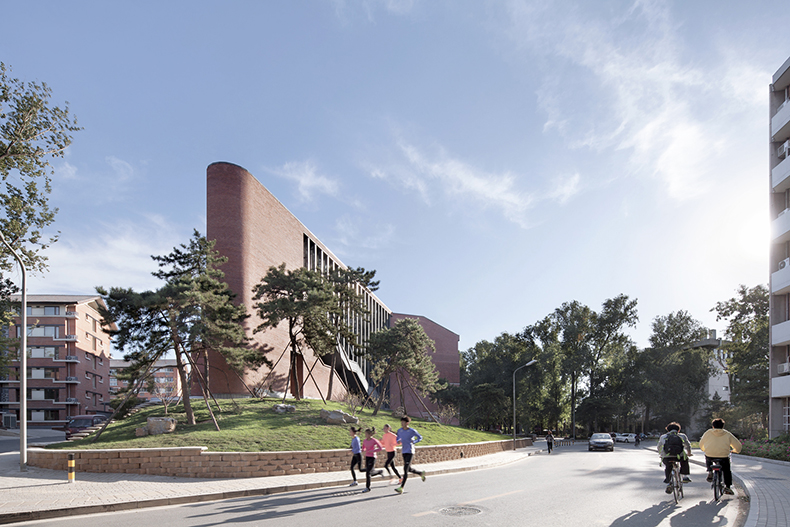

qh04
位于交通节点的学生活动中心

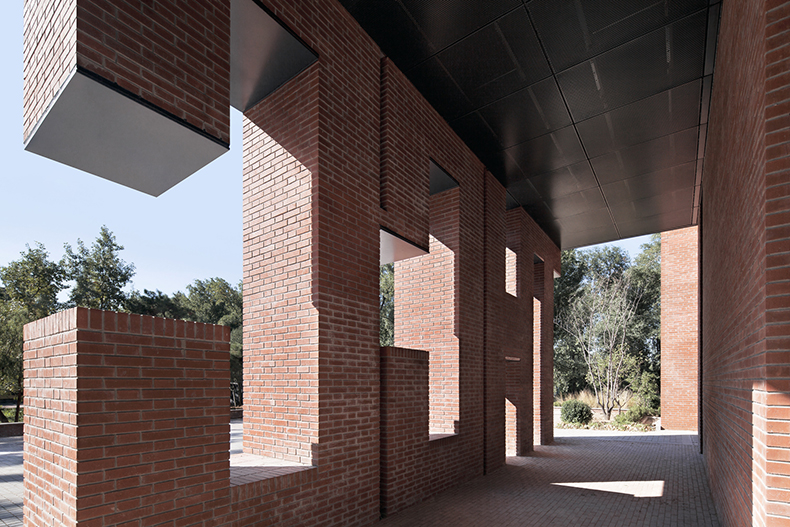

qh06
与公园相呼应的灰空间

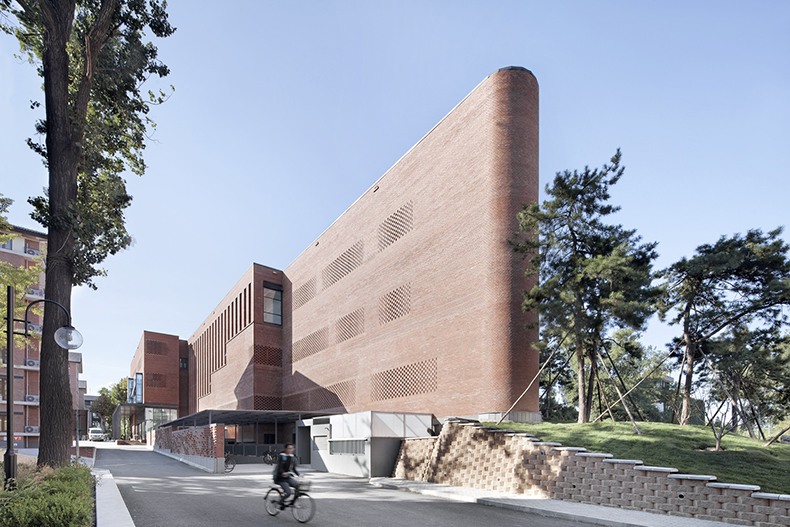

qh08
巧妙的室外高差处理

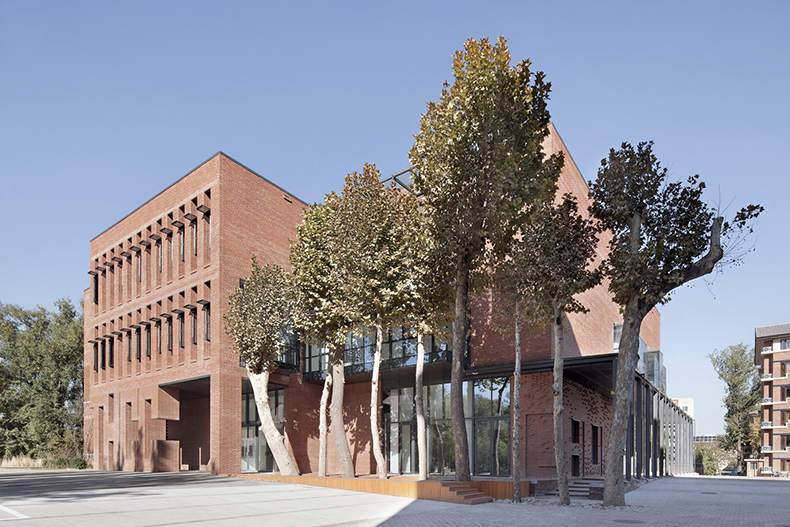

qh10
东南角被保留的悬铃木

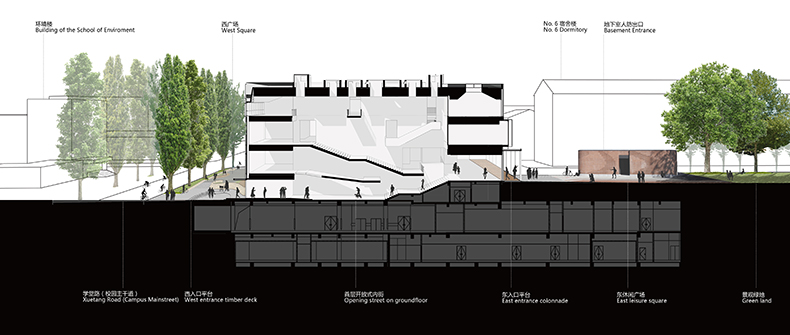

qh07
从剖面看室内外高差处理



可持续设计策略

中庭内的立体街道衔接了各楼层, 形成公共开放的内庭院。顶部设置了7个蛋形天窗,为室内引入柔和的自然光,使得室内光线充沛。 每个天窗顶部侧壁设通风口, 以便三层通高中庭内夏季热压及风压通风。为中庭引入自然光影的同时, 避免了夏季过热的问题。

东侧和西北侧的直跑楼梯, 在贯通建筑室内立体街道的同时, 形成了缓冲空间。 西北T向的楼梯,成为西北侧餐厅区的热工围护双层皮空腔。东侧的楼梯, 则在热工性能之外, 将各层食堂的后厨区与户外广场、街道、相邻的宿舍楼隔离开, 将后厨的设备管道有组织的设计、 避免以常规的排烟排风方式,影响校园公共景观。

建筑的东西向进深达40m ,为改善公共区及南侧办公区的自然采光通风条件,在建筑中庭南端设置了屋顶庭院,不仅庭院周边获得了采光通风面, 也利用与屋顶庭院地面齐平的天窗为底部报告厅引入天光。 同时屋顶庭院,可用于举办各类社团及学术活动、露天聚会,最大化的发挥校园公共资源的作用。

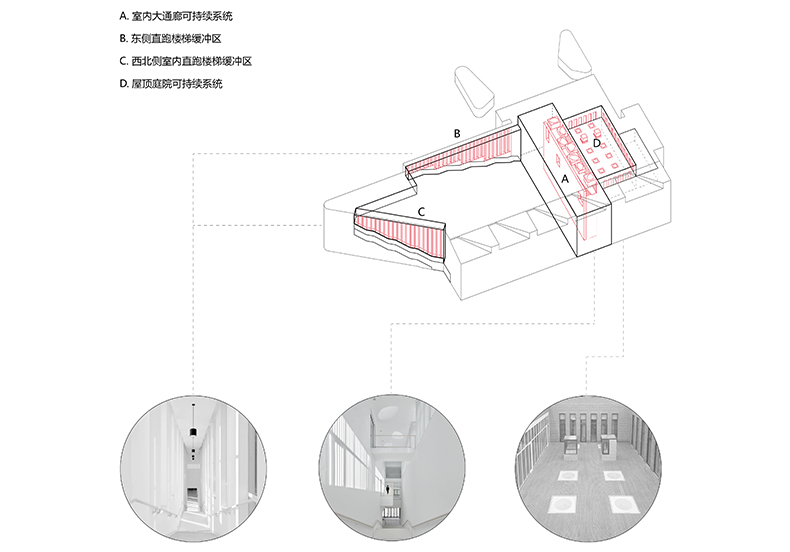

qh37
公共空间体系中的可持续设计

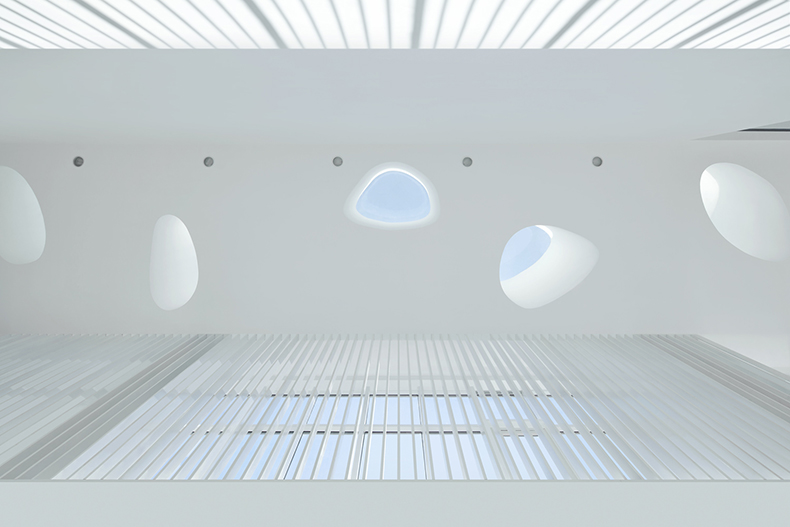

qh11
蛋形天窗

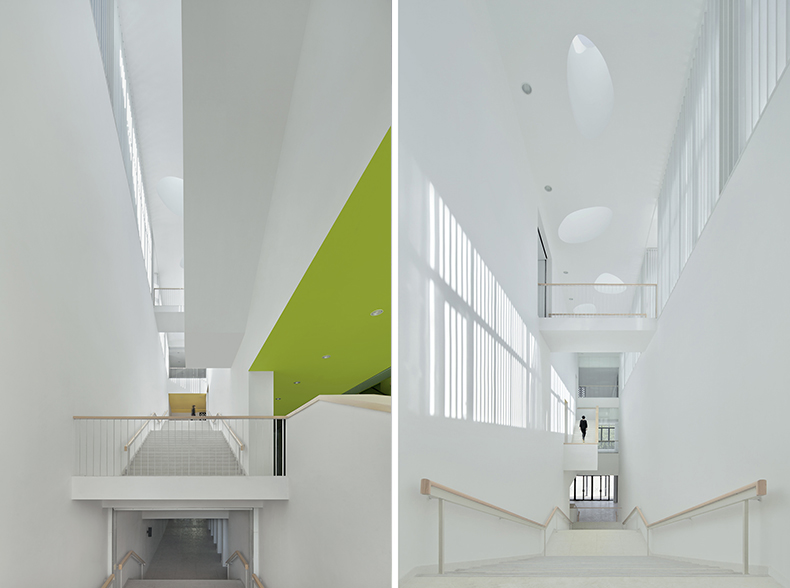

qh12
柔和的室内采光

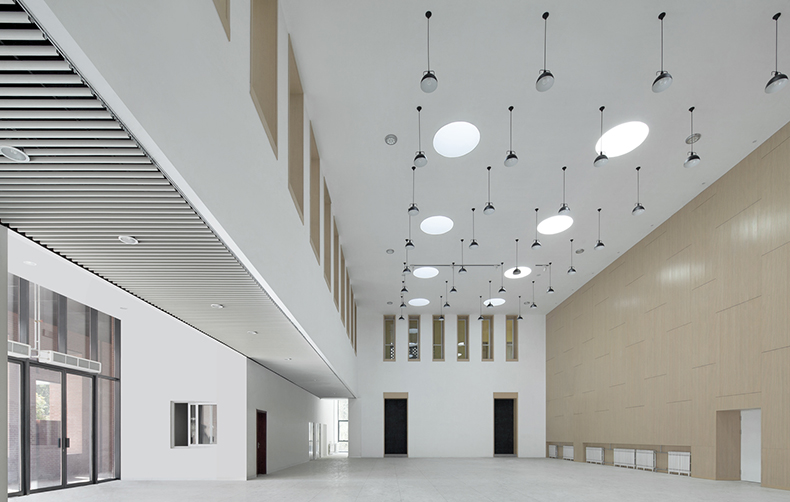

qh16
良好的室内采光和通风

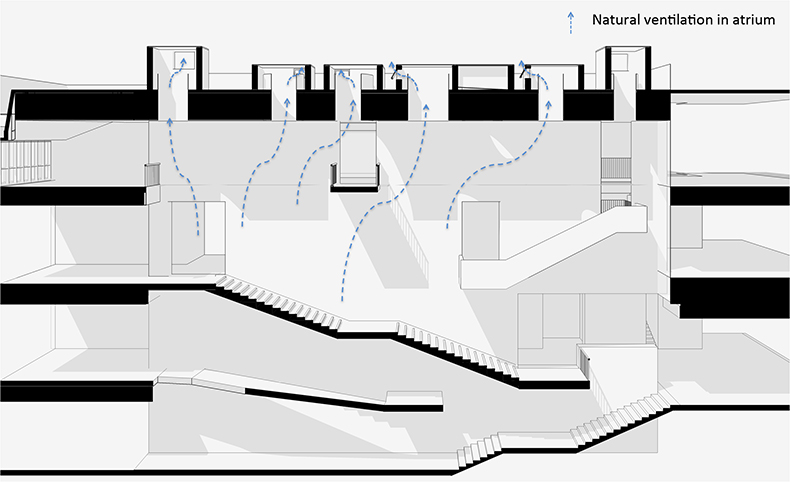

qh14
天窗顶部侧壁设通风口

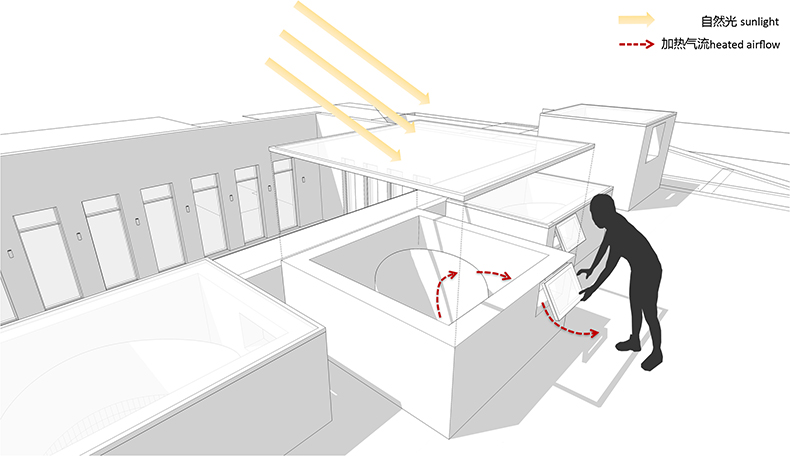

qh41
天窗细节图

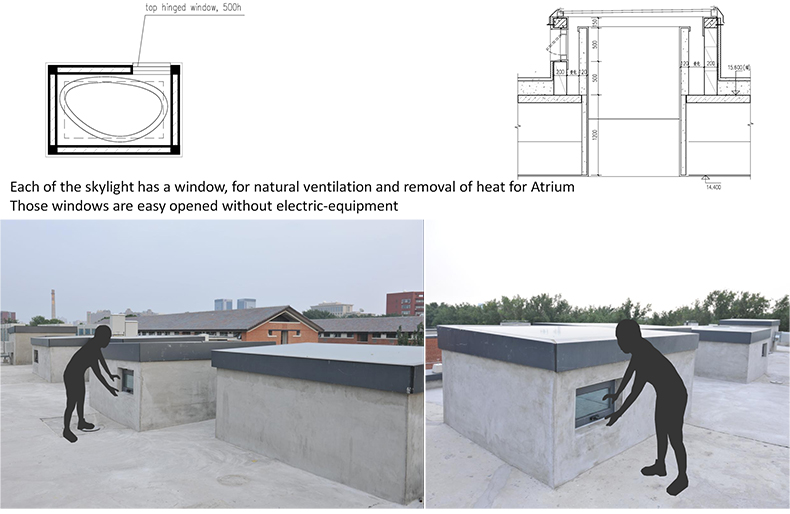

qh42
天窗照片及详图



手工砌筑工法

早期的清华大学建筑,有许多以砖为主要材料,既有灰砖建筑,也有红砖建筑,形成了清华大学特有的建筑文化氛围,而这种氛围,历经百年,随着校园环境的整体认同,越来越多地得到了人们的认同。

砖作为一种传统的砌筑材料,由于环保和抗震的原因,如今已越来越普遍地从结构用砖变为一种表面的装饰材料。这座建筑的主要材料,已经不再是清华百年老建筑中常用的粘土烧结砖,而是几何尺寸为传统粘土砖规格的砌块。虽为砌块,但砌块之间的砌筑方式变化不大,这样从外观造型上此活动中心很好的延续了百年清华砖建筑的历史和文化脉络。

手工砌筑有多种模式,其中清水砖的构造方式至少有5种,常规砌筑, 花砖格栅砌筑, 凹砖花墙砌筑, 凸砖花墙砌筑,齿状花墙砌筑等。

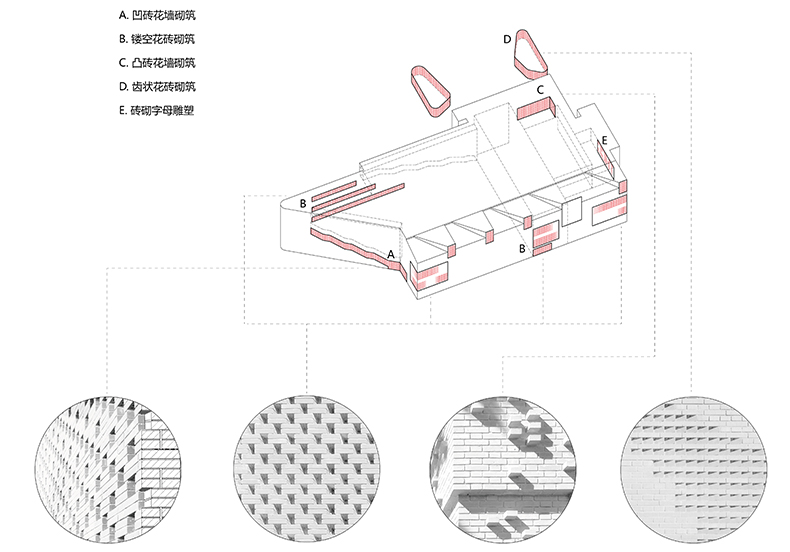

qh38
场所活动与砖砌方式的呼应

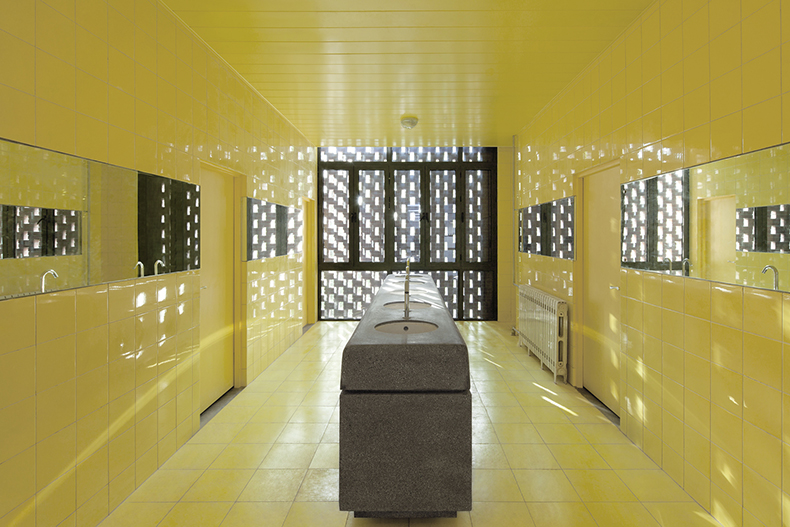

qh18
花砖格栅砌筑室内效果(应用于通风采光及遮阳)

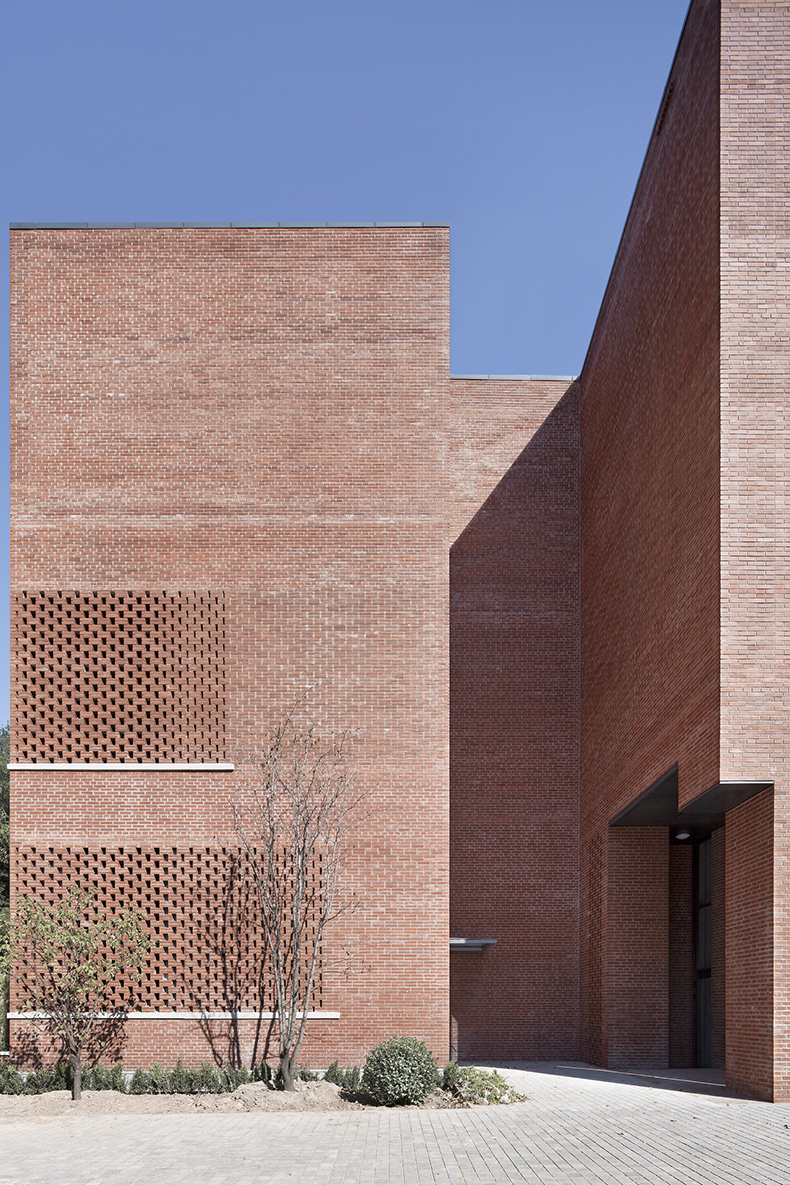

qh19
花砖格栅砌筑室外效果(应用于通风采光及遮阳)
qh20
凹砖花墙砌筑(应用于特殊空间的标识)
qh21
凸砖花墙砌筑

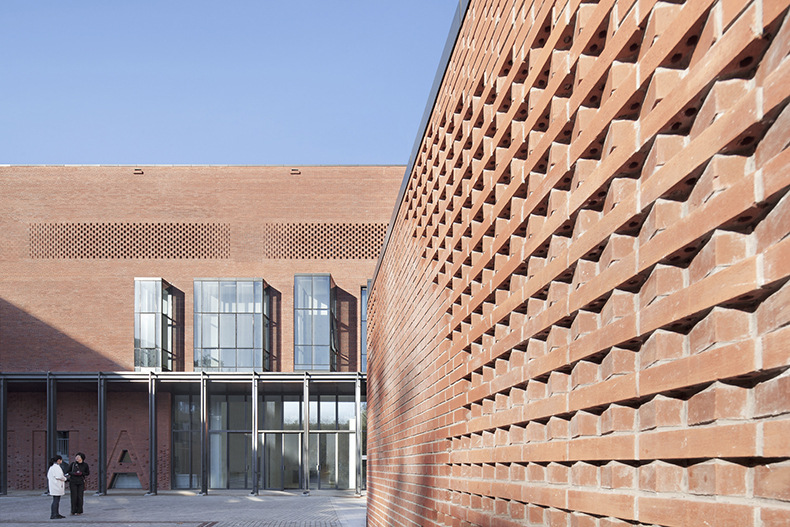

qh22
齿状花墙砌筑(曲面墙体砌筑)

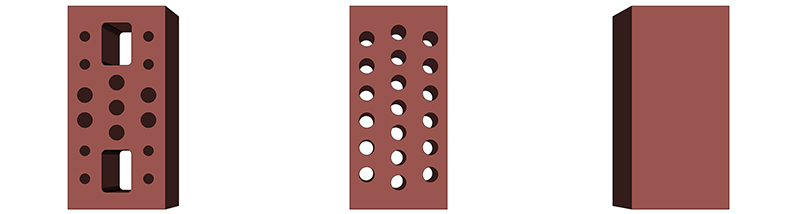

qh24
三种砌块砖

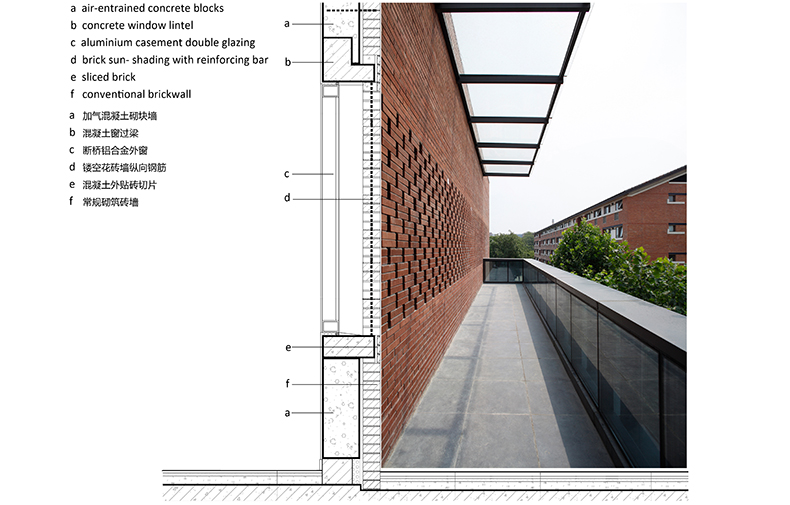

qh34
花砖窗构造

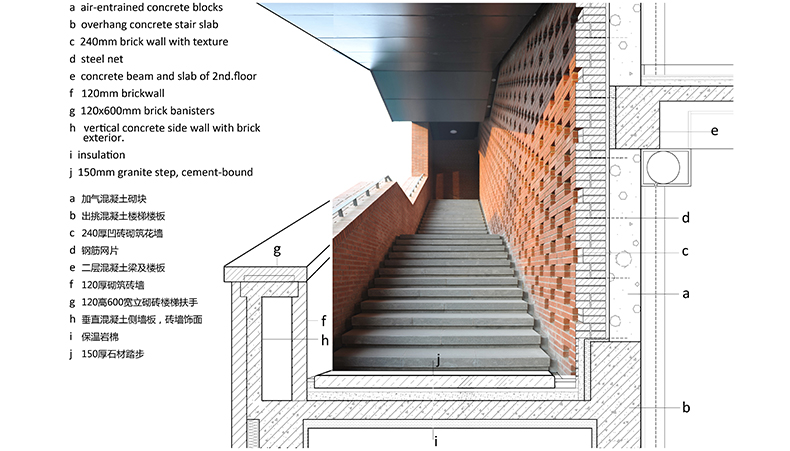

qh35
凹砖花墙构造

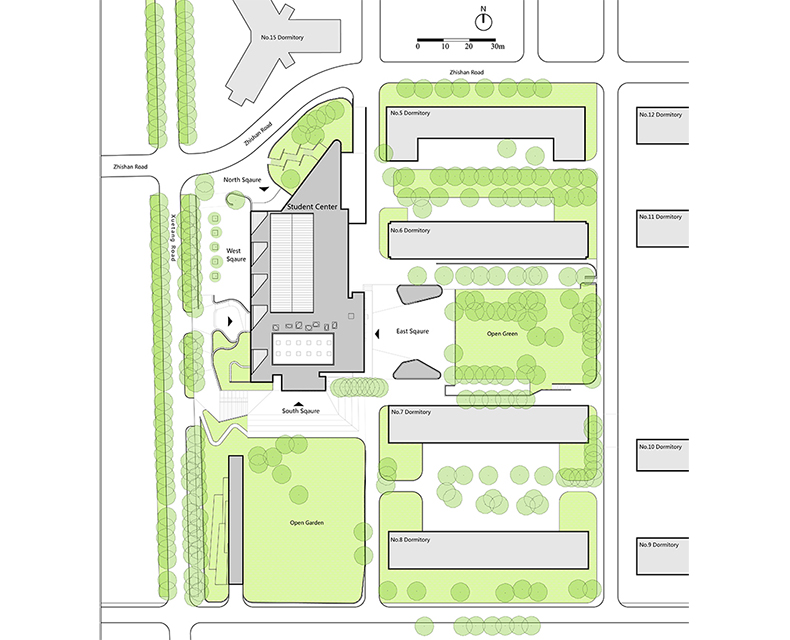

qh39
总平面图

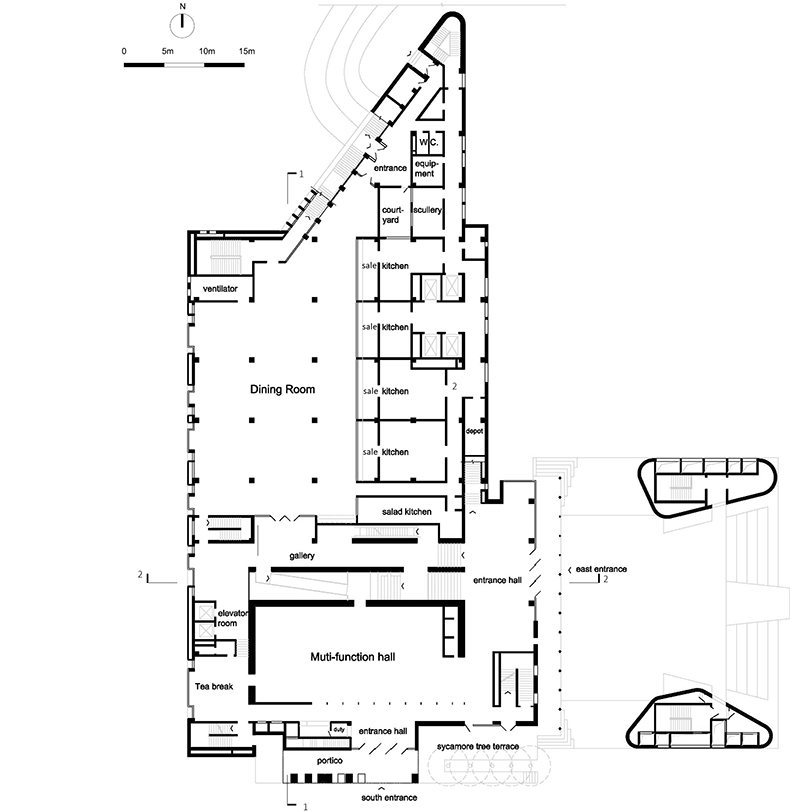

qh25
首层平面图

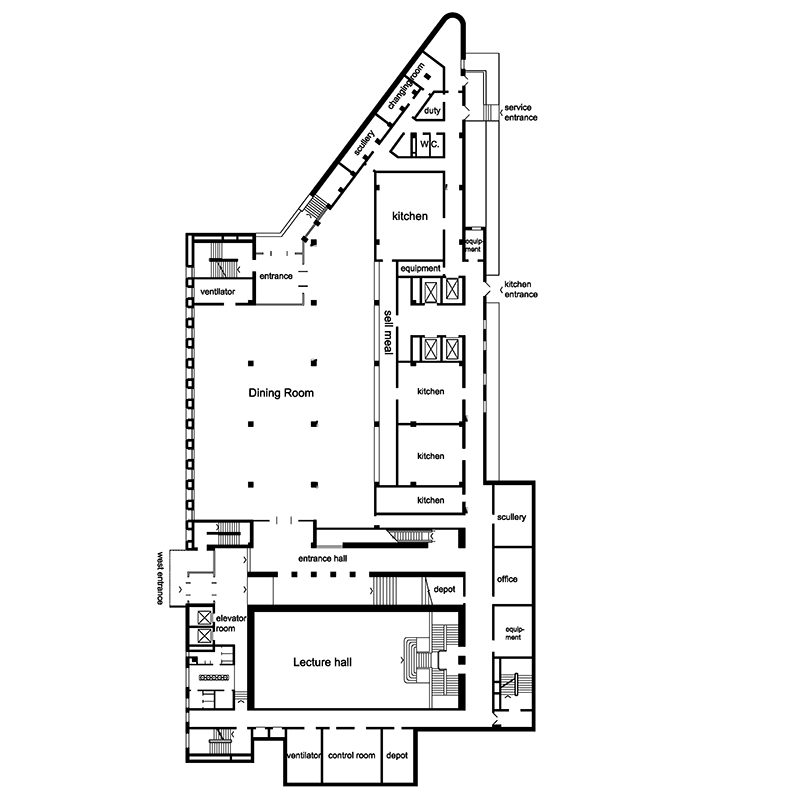

qh26
负一层平面图

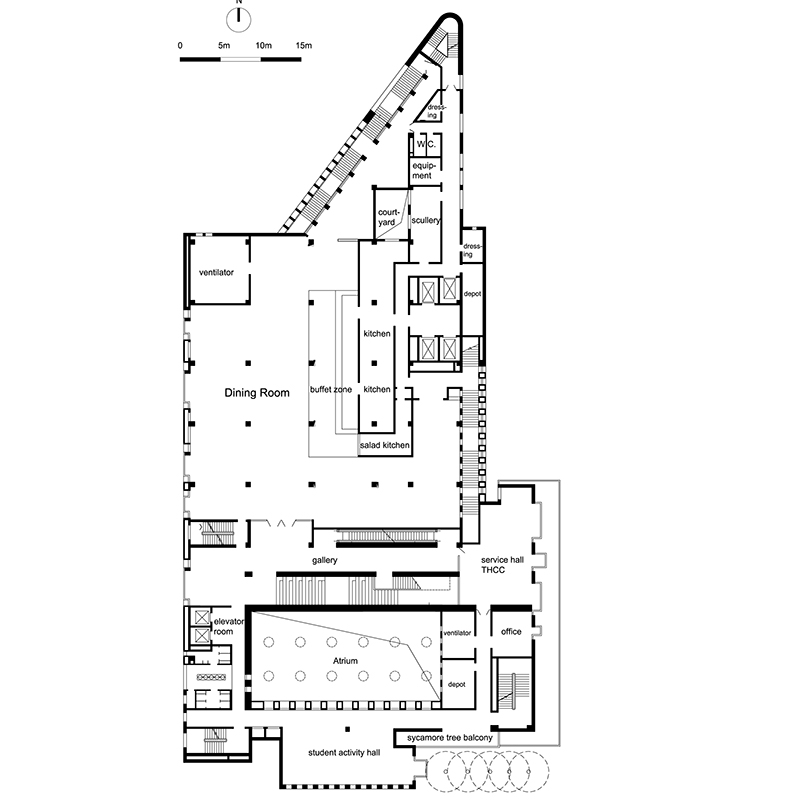

qh27
二层平面图

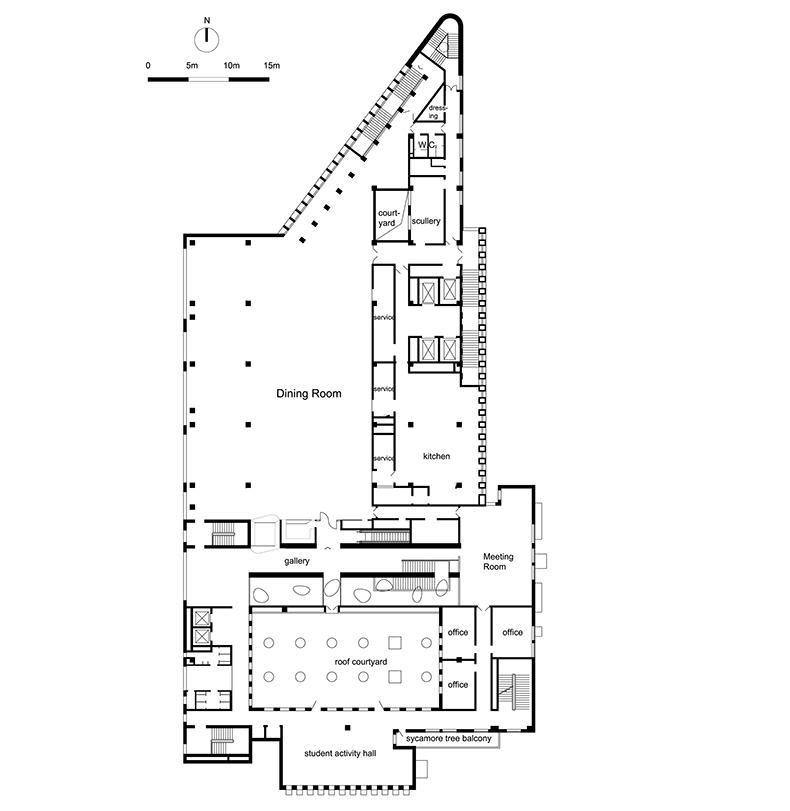

qh28
三层平面图

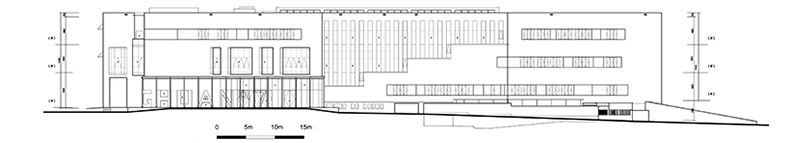

qh30
东立面图

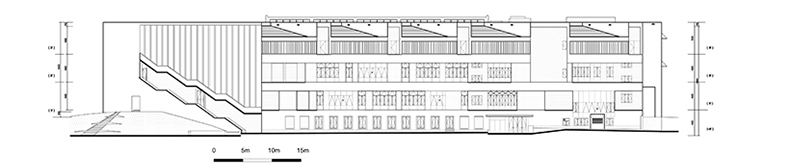

qh33
西立面图

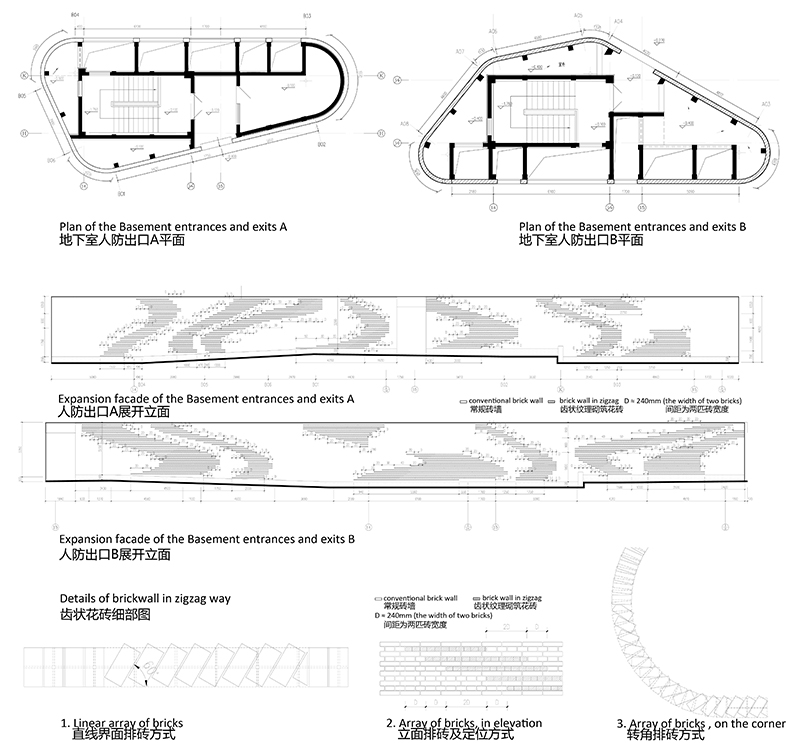

qh40
人防出口图



项目名称: 清华大学南区食堂及就业指导中心

建筑设计:清华大学建筑学院素朴建筑工作室,清华大学建筑设计研究院有限公司

地点:清华大学校内

项目建筑师:宋晔皓, 王丽娜,孙菁芬,解丹,陈晓娟, 张小龙

建筑面积:21000㎡

占地面积:6380㎡

建成时间:2015年

摄影:夏至
